1. PROTOCOLOS DE
ENRRUTAMIENTO
KARLA EDITH RODRIGUEZ MENDIETA
GRUPO:502
ING. RENE DOMINGUEZ ESCALONA
CECYTEM PLANTEL TECAMAC
TECNICO EN PROGRAMACION

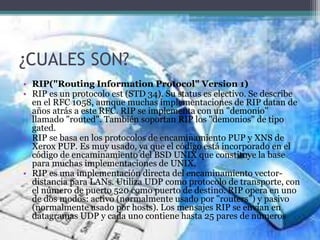

2. ¿CUALES SON?
• RIP("Routing Information Protocol" Version 1)
• RIP es un protocolo est (STD 34). Su status es electivo. Se describe
en el RFC 1058, aunque muchas implementaciones de RIP datan de
años atrás a este RFC. RIP se implementa con un "demonio"
llamado "routed". También soportan RIP los "demonios" de tipo
gated.
• RIP se basa en los protocolos de encaminamiento PUP y XNS de
Xerox PUP. Es muy usado, ya que el código está incorporado en el
código de encaminamiento del BSD UNIX que constituye la base
para muchas implementaciones de UNIX.
• RIP es una implementación directa del encaminamiento vector-
distancia para LANs. Utiliza UDP como protocolo de transporte, con
el número de puerto 520 como puerto de destino. RIP opera en uno
de dos modos: activo (normalmente usado por "routers") y pasivo
(normalmente usado por hosts). Los mensajes RIP se envían en
datagramas UDP y cada uno contiene hasta 25 pares de números

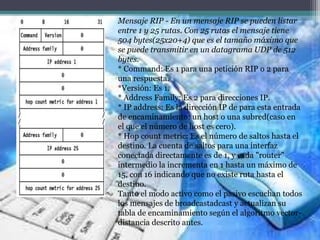

3. Mensaje RIP - En un mensaje RIP se pueden listar
entre 1 y 25 rutas. Con 25 rutas el mensaje tiene
504 bytes(25x20+4) que es el tamaño máximo que
se puede transmitir en un datagrama UDP de 512
bytes.
* Command: Es 1 para una petición RIP o 2 para
una respuesta.
*Versión: Es 1.
* Address Family: Es 2 para direcciones IP.
* IP address: Es la dirección IP de para esta entrada
de encaminamiento: un host o una subred(caso en
el que el número de host es cero).
* Hop count metric: Es el número de saltos hasta el
destino. La cuenta de saltos para una interfaz
conectada directamente es de 1, y cada "router"
intermedio la incrementa en 1 hasta un máximo de
15, con 16 indicando que no existe ruta hasta el
destino.
Tanto el modo activo como el pasivo escuchan todos
los mensajes de broadcastadcast y actualizan su
tabla de encaminamiento según el algoritmo vector-
distancia descrito antes.

4. OPERACIONES BASICAS
• * Cuando RIP se inicia envía un mensaje a cada uno de sus
vecinos(en el puerto bien conocido 520) pidiendo una copia de la
tabla de encaminamiento del vecino. Este mensaje es una solicitud
(el campo "command" se pone a 1) con "address family" a 0 y
"metric" a 16. Los "routers" vecinos devuelven una copia de sus
tablas de encaminamiento.
• * Cuando RIP está en modo activo envía toda o parte de su tabla de
encaminamiento a todos los vecinos (por broadcastadcast y/o con
enlaces punto a punto). Esto se hace cada 30 segundos. La tabla de
encaminamiento se envía como respuesta ("command" vale 2, aun
que no haya habido petición).
• * Cuando RIP descubre que una métrica ha cambiado, la difunde
por broadcastadcast a los demás "routers".
• * Cuando RIP recibe una respuesta, el mensaje se valida y la tabla
local se actualiza si es necesario.

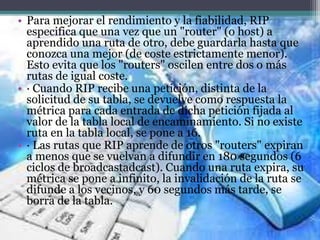

5. • Para mejorar el rendimiento y la fiabilidad, RIP
especifica que una vez que un "router" (o host) a
aprendido una ruta de otro, debe guardarla hasta que
conozca una mejor (de coste estrictamente menor).
Esto evita que los "routers" oscilen entre dos o más
rutas de igual coste.
• · Cuando RIP recibe una petición, distinta de la
solicitud de su tabla, se devuelve como respuesta la
métrica para cada entrada de dicha petición fijada al
valor de la tabla local de encaminamiento. Si no existe
ruta en la tabla local, se pone a 16.
• · Las rutas que RIP aprende de otros "routers" expiran
a menos que se vuelvan a difundir en 180 segundos (6
ciclos de broadcastadcast). Cuando una ruta expira, su
métrica se pone a infinito, la invalidación de la ruta se
difunde a los vecinos, y 60 segundos más tarde, se
borra de la tabla.

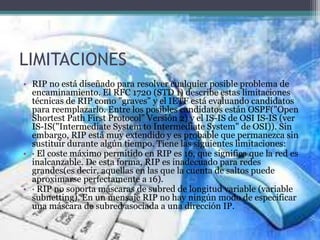

6. LIMITACIONES
• RIP no está diseñado para resolver cualquier posible problema de
encaminamiento. El RFC 1720 (STD 1) describe estas limitaciones
técnicas de RIP como "graves" y el IETF está evaluando candidatos
para reemplazarlo. Entre los posibles candidatos están OSPF("Open
Shortest Path First Protocol" Versión 2) y el IS-IS de OSI IS-IS (ver
IS-IS("Intermediate System to Intermediate System" de OSI)). Sin
embargo, RIP está muy extendido y es probable que permanezca sin
sustituir durante algún tiempo. Tiene las siguientes limitaciones:
• · El coste máximo permitido en RIP es 16, que significa que la red es
inalcanzable. De esta forma, RIP es inadecuado para redes
grandes(es decir, aquellas en las que la cuenta de saltos puede
aproximarse perfectamente a 16).
• · RIP no soporta máscaras de subred de longitud variable (variable
subnetting). En un mensaje RIP no hay ningún modo de especificar
una máscara de subred asociada a una dirección IP.

7. • · RIP carece de servicios para garantizar que las
actualizaciones proceden de "routers" autorizados. Es un
protocolo inseguro.
• · RIP sólo usa métricas fijas para comparar rutas
alternativas. No es apropiado para situaciones en las que
las rutas necesitan elegirse basándose en parámetros de
tiempo real tales como el retardo, la fiabilidad o la carga.
• · El protocolo depende de la cuenta hasta infinito para
resolver algunas situaciones inusuales. RIP especifica
mecanismos para minimizar los problemas con la cuenta
hasta infinito que permiten usarlo con dominios mayores,
pero eventualmente su operatividad será nula. No existe
un límite superior prefijado, pero a nivel práctico este
depende de la frecuencia de cambios en la topología, los
detalles de la topología de la red, y lo que se considere
como un intervalo máximo de tiempo para que la topología
de encaminamiento se estabilice.

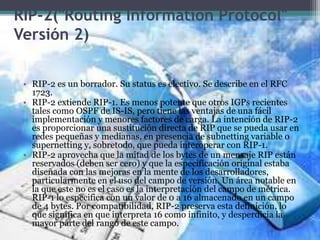

8. RIP-2("Routing Information Protocol"
Versión 2)
• RIP-2 es un borrador. Su status es electivo. Se describe en el RFC
1723.
• RIP-2 extiende RIP-1. Es menos potente que otros IGPs recientes
tales como OSPF de IS-IS, pero tiene las ventajas de una fácil
implementación y menores factores de carga. La intención de RIP-2
es proporcionar una sustitución directa de RIP que se pueda usar en
redes pequeñas y medianas, en presencia de subnetting variable o
supernetting y, sobretodo, que pueda interoperar con RIP-1.
• RIP-2 aprovecha que la mitad de los bytes de un mensaje RIP están
reservados (deben ser cero) y que la especificación original estaba
diseñada con las mejoras en la mente de los desarrolladores,
particularmente en el uso del campo de versión. Un área notable en
la que este no es el caso es la interpretación del campo de métrica.
RIP-1 lo especifica con un valor de 0 a 16 almacenado en un campo
de 4 bytes. Por compatibilidad, RIP-2 preserva esta definición, lo
que significa en que interpreta 16 como infinito, y desperdicia la
mayor parte del rango de este campo.

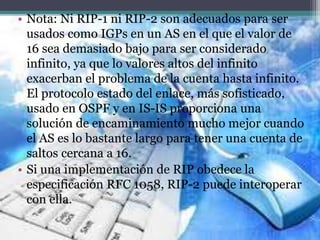

9. • Nota: Ni RIP-1 ni RIP-2 son adecuados para ser
usados como IGPs en un AS en el que el valor de
16 sea demasiado bajo para ser considerado
infinito, ya que lo valores altos del infinito
exacerban el problema de la cuenta hasta infinito.
El protocolo estado del enlace, más sofisticado,
usado en OSPF y en IS-IS proporciona una
solución de encaminamiento mucho mejor cuando
el AS es lo bastante largo para tener una cuenta de
saltos cercana a 16.
• Si una implementación de RIP obedece la
especificación RFC 1058, RIP-2 puede interoperar
con ella.

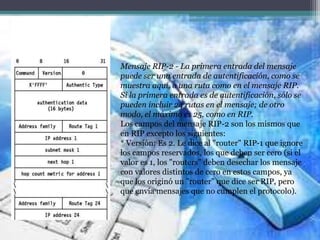

10. Mensaje RIP-2 - La primera entrada del mensaje
puede ser una entrada de autentificación, como se
muestra aquí, o una ruta como en el mensaje RIP.
Si la primera entrada es de autentificación, sólo se
pueden incluir 24 rutas en el mensaje; de otro
modo, el máximo es 25, como en RIP.
Los campos del mensaje RIP-2 son los mismos que
en RIP excepto los siguientes:
* Versión: Es 2. Le dice al "router" RIP-1 que ignore
los campos reservados, los que deben ser cero (si el
valor es 1, los "routers" deben desechar los mensaje
con valores distintos de cero en estos campos, ya
que los originó un "router" que dice ser RIP, pero
que envía mensajes que no cumplen el protocolo).

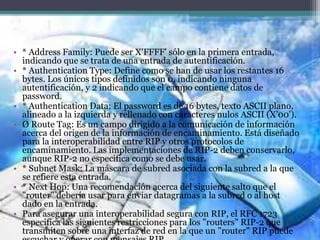

11. • * Address Family: Puede ser X'FFFF' sólo en la primera entrada,
indicando que se trata de una entrada de autentificación.
• * Authentication Type: Define como se han de usar los restantes 16
bytes. Los únicos tipos definidos son 0, indicando ninguna
autentificación, y 2 indicando que el campo contiene datos de
password.
• * Authentication Data: El password es de 16 bytes, texto ASCII plano,
alineado a la izquierda y rellenado con caracteres nulos ASCII (X'00').
• Ø Route Tag: Es un campo dirigido a la comunicación de información
acerca del origen de la información de encaminamiento. Está diseñado
para la interoperabilidad entre RIP y otros protocolos de
encaminamiento. Las implementaciones de RIP-2 deben conservarlo,
aunque RIP-2 no especifica como se debe usar.
• * Subnet Mask: La máscara de subred asociada con la subred a la que
se refiere esta entrada.
• * Next Hop: Una recomendación acerca del siguiente salto que el
"router" debería usar para enviar datagramas a la subred o al host
dado en la entrada.
• Para asegurar una interoperabilidad segura con RIP, el RFC 1723
especifica las siguientes restricciones para los "routers" RIP-2 que
transmiten sobre una interfaz de red en la que un "router" RIP puede

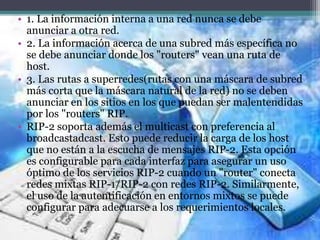

12. • 1. La información interna a una red nunca se debe
anunciar a otra red.
• 2. La información acerca de una subred más específica no
se debe anunciar donde los "routers" vean una ruta de
host.
• 3. Las rutas a superredes(rutas con una máscara de subred
más corta que la máscara natural de la red) no se deben
anunciar en los sitios en los que puedan ser malentendidas
por los "routers" RIP.
• RIP-2 soporta además el multicast con preferencia al
broadcastadcast. Esto puede reducir la carga de los host
que no están a la escucha de mensajes RIP-2. Esta opción
es configurable para cada interfaz para asegurar un uso
óptimo de los servicios RIP-2 cuando un "router" conecta
redes mixtas RIP-1/RIP-2 con redes RIP-2. Similarmente,
el uso de la autentificación en entornos mixtos se puede
configurar para adecuarse a los requerimientos locales.

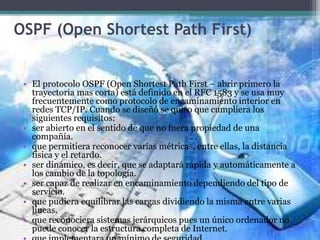

13. OSPF (Open Shortest Path First)
• El protocolo OSPF (Open Shortest Path First – abrir primero la
trayectoria mas corta) está definido en el RFC 1583 y se usa muy
frecuentemente como protocolo de encaminamiento interior en
redes TCP/IP. Cuando se diseñó se quiso que cumpliera los
siguientes requisitos:
• ser abierto en el sentido de que no fuera propiedad de una
compañía.
• que permitiera reconocer varias métricas, entre ellas, la distancia
física y el retardo.
• ser dinámico, es decir, que se adaptará rápida y automáticamente a
los cambio de la topología.
• ser capaz de realizar en encaminamiento dependiendo del tipo de
servicio.
• que pudiera equilibrar las cargas dividiendo la misma entre varias
líneas.
• que reconociera sistemas jerárquicos pues un único ordenador no
puede conocer la estructura completa de Internet.

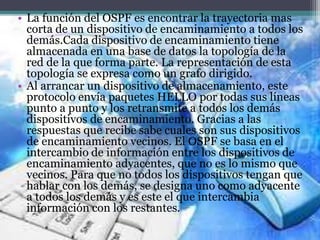

14. • La función del OSPF es encontrar la trayectoria mas
corta de un dispositivo de encaminamiento a todos los
demás.Cada dispositivo de encaminamiento tiene
almacenada en una base de datos la topología de la
red de la que forma parte. La representación de esta
topología se expresa como un grafo dirigido.
• Al arrancar un dispositivo de almacenamiento, este
protocolo envía paquetes HELLO por todas sus líneas
punto a punto y los retransmite a todos los demás
dispositivos de encaminamiento. Gracias a las
respuestas que recibe sabe cuales son sus dispositivos
de encaminamiento vecinos. El OSPF se basa en el
intercambio de información entre los dispositivos de
encaminamiento adyacentes, que no es lo mismo que
vecinos. Para que no todos los dispositivos tengan que
hablar con los demás, se designa uno como adyacente
a todos los demás y es este el que intercambia
información con los restantes.

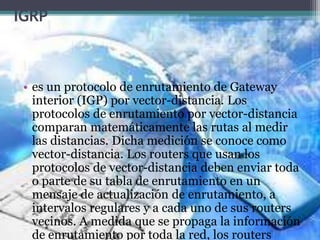

15. IGRP
• es un protocolo de enrutamiento de Gateway
interior (IGP) por vector-distancia. Los
protocolos de enrutamiento por vector-distancia
comparan matemáticamente las rutas al medir
las distancias. Dicha medición se conoce como
vector-distancia. Los routers que usan los
protocolos de vector-distancia deben enviar toda
o parte de su tabla de enrutamiento en un
mensaje de actualización de enrutamiento, a
intervalos regulares y a cada uno de sus routers
vecinos. A medida que se propaga la información
de enrutamiento por toda la red, los routers

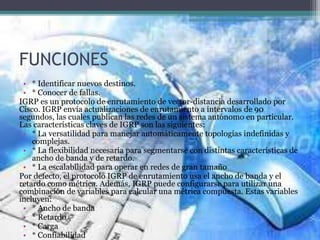

16. FUNCIONES
• * Identificar nuevos destinos.
• * Conocer de fallas.
IGRP es un protocolo de enrutamiento de vector-distancia desarrollado por
Cisco. IGRP envía actualizaciones de enrutamiento a intervalos de 90
segundos, las cuales publican las redes de un sistema autónomo en particular.
Las características claves de IGRP son las siguientes:
• * La versatilidad para manejar automáticamente topologías indefinidas y
complejas.
• * La flexibilidad necesaria para segmentarse con distintas características de
ancho de banda y de retardo.
• * La escalabilidad para operar en redes de gran tamaño
Por defecto, el protocolo IGRP de enrutamiento usa el ancho de banda y el
retardo como métrica. Además, IGRP puede configurarse para utilizar una
combinación de variables para calcular una métrica compuesta. Estas variables
incluyen:
• * Ancho de banda
• * Retardo
• * Carga
• * Confiabilidad

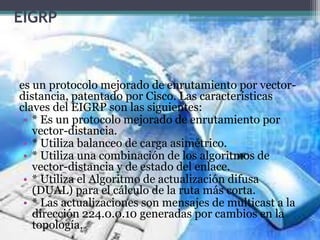

17. EIGRP
es un protocolo mejorado de enrutamiento por vector-
distancia, patentado por Cisco. Las características
claves del EIGRP son las siguientes:
• * Es un protocolo mejorado de enrutamiento por
vector-distancia.
• * Utiliza balanceo de carga asimétrico.
• * Utiliza una combinación de los algoritmos de
vector-distancia y de estado del enlace.
• * Utiliza el Algoritmo de actualización difusa
(DUAL) para el cálculo de la ruta más corta.
• * Las actualizaciones son mensajes de multicast a la
dirección 224.0.0.10 generadas por cambios en la
topología.

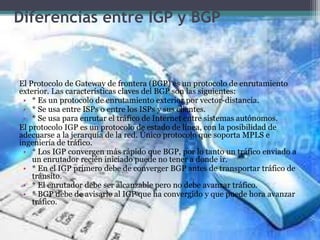

18. Diferencias entre IGP y BGP
El Protocolo de Gateway de frontera (BGP) es un protocolo de enrutamiento
exterior. Las características claves del BGP son las siguientes:
• * Es un protocolo de enrutamiento exterior por vector-distancia.
• * Se usa entre ISPs o entre los ISPs y sus clientes.
• * Se usa para enrutar el tráfico de Internet entre sistemas autónomos.
El protocolo IGP es un protocolo de estado de línea, con la posibilidad de
adecuarse a la jerarquía de la red. Único protocolo que soporta MPLS e
ingeniería de tráfico.
• * Los IGP convergen más rápido que BGP, por lo tanto un tráfico enviado a
un enrutador recién iniciado puede no tener a donde ir.
• * En el IGP primero debe de converger BGP antes de transportar tráfico de
tránsito.
• * El enrutador debe ser alcanzable pero no debe avanzar tráfico.
• * BGP debe de avisarle al IGP que ha convergido y que puede hora avanzar
tráfico.
