Este documento presenta la investigación sobre el protocolo de enrutamiento dinámico RIPv2 realizada por 3 estudiantes. Explica brevemente el objetivo general de conocer e implementar RIPv2 y los objetivos específicos de ponerlo en práctica en Packet Tracer y facilitar su entendimiento a través de un video. Luego resume aspectos teóricos como la historia, características y funcionamiento de RIP y RIPv2, así como cómo configurarlo y monitorearlo. Finalmente, concluye la importancia de poner en práct

1. Universidad Nacional de Costa Rica.
Campus Liberia.
Ing. Sistemas de Información.
EIF100O
Dispositivos para Comunicaciones de Datos
Investigación: RIP versión 2
Estudiantes:
Nelson Castillo Aguilar
Michael Murillo Cortés
Marcos Zepeda
Profesor: Ing. Carlos L. Chanto Espinoza
Fecha entrega: 13/ 04/ 2013
I ciclo, 2013

2. Contenido
Fecha entrega: 13/ 04/ 2013 ........................................................................................................... 1
1. Objetivos ..................................................................................................................................... 3
1.1 Objetivo general ........................................................................................................................ 3
1.2 Objetivos específicos ................................................................................................................. 3
2. Introducción. ............................................................................................................................... 4
3. Marco Teórico ................................................................................................................................ 5
3.2 Que es RIP: ................................................................................................................................ 5
3.3 RIPv2:......................................................................................................................................... 5
3.4 Algunas de sus características son: ........................................................................................... 6
3.5 ¿Cómo trabaja RIP? ................................................................................................................... 6
3.6 ¿Cuáles son los avances de RIPv2?..................................................... (es.wikipedia.org, 2013)6
3.7 ¿Cómo se configura RIPv2? ....................................................................................................... 7
3.8 ¿Qué tipo de protocolo de enrutamiento es RIP? .................................................................... 7
3.9 Algunas de sus características son: ........................................................................................... 8
3.10 ¿Cómo trabaja RIP? ................................................................................................................. 8
3.11 ¿Cuáles son los avances de RIPv2?.......................................................................................... 8
3.12 ¿Cómo se configura RIPv2? ..................................................................................................... 9
3.13 ¿Cuáles son los comandos que permiten monitorear RIP? .................................................... 9
4. Resultados (instrumentos y medición).......................................................................................... 11
5. Conclusión ..................................................................................................................................... 12
6. Recomendación ............................................................................................................................. 13

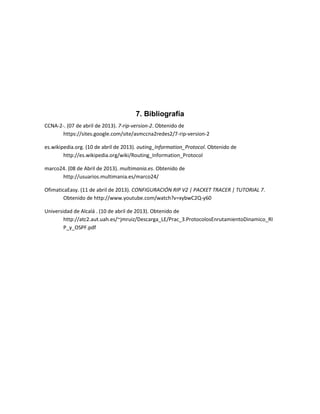

7. Bibliografía ........................................................................................Error! Bookmark not defined.

3. 1. Objetivos
1.1 Objetivo general
 Conocer eimplementar el protocolo de enrutamiento dinámico RIPv2.
1.2 Objetivos específicos
 Poner en práctica el protocolo RIPv2 en packettracer.
 Facilitar en endiento a través de un video practico para la ejecución del
protocolo RIPv2.

4. 2. Introducción.
Las rutas estáticas, nos suministraban una serie de características que para
determinados escenarios no muy complejos podían ser interesantes y fáciles de
manejar. Donde este tipo de enrutamiento no imponía sobrecarga en los routers,
ni en los enlaces de red y era fácil de configurar. Sin embargo este presenta
graves limitaciones como la poca escalabilidad y falta de adaptabilidad a fallas. Es
ahí donde aparecen los protocolos de enrutamiento dinámico como Eigrp, Igrp y
RIP
Este último protocolo RIP (Protocolo de Información de Enrutamiento), que es un
protocolo de puerta de enlace interna que se creó en 1982, RIP evolucionó como
un protocolo de enrutamiento de Internet, y otros protocolos propietarios utilizan
versiones modificadas de RIP. Se la última mejora de RIP que la RIPv2 , que
perite incluir más información de paquetes y permite un mecanismo autentificación
simple. La cual se especificará más fondo para este trabajo de investigación, por
ejemplo como funciona, y como se implementara y también se podrán un video de
YouTube que abarcara la parte práctica del RIPv2.
Como se ha visto en clases los protocolos son la base y son muy importantes en
lo que se refiere a la configuración de los dispositivos de comunicación a través de
la red, mediante este proyecto de investigación mostraremos algunas
características de esta versión de rip, como utilizarlo y un ejemplo sencillo como
los vistos en clase para fomentar tanto el conocimiento como la práctica, para que
por medio de esta sea más sencilla la compresión del tema expuesto.

5. 3.Marco Teórico
3.1 Historia:
El origen del RIP fue el protocolo de Xerox, el GWINFO. RIP evolucionó como un
protocolo de enrutamiento de Internet, y otros protocolos propietarios utilizan
versiones modificadas de RIP. El protocolo Apple Talk Routing Table Maintenance
Protocol (RTMP) y el Banyan VINES Routing Table Protocol (RTP). La última
mejora hecha al RIP es la especificación RIP 2, que permite incluir más
información en los paquetes RIP y provee un mecanismo de autenticación muy
simple.
3.2 Que es RIP:
Son las siglas de RoutingInformationProtocol (Protocolo de Información de
Enrutamiento).Es un protocolo de puerta de enlace interna o IGP
(InternalGatewayProtocol) utilizado por los routers (encaminadores), aunque
también pueden actuar en equipos, para intercambiar información acerca de redes
IP. Es un protocolo de Vector de distancias ya que mide el número de "saltos"
como métrica hasta alcanzar la red de destino. El límite máximo de saltos en RIP
es de 15, 16 se considera una ruta inalcanzable-
3.3 RIPv2:
Debido a las limitaciones de la versión 1, se desarrolla RIPv2 en 1993 y se
estandariza finalmente en 1998. Esta versión soporta subredes, permitiendo así
CIDR y VLSM. Para tener retro compatibilidad, se mantuvo la limitación de 15
saltos.es uno de los protocolos de enrutamiento interior más sencillos y utilizados
Se agregó una característica de interruptor de compatibilidad, para permitir ajustes
de interoperabilidad más precisos. Soporta autenticación utilizando uno de los
siguientes mecanismos: no autentificación, autentificación mediante contraseña,
autentificación mediante contraseña codificada.

6. 3.4 Algunas de sus características son:
-La distancia administrativa para RIPv1 y RIPv2 es 120.
-RIPv2 envía actualizaciones de enrutamiento a través de la dirección de multicast
224.0.0.9.
-En los routers Cisco, la versión 2 no se activa por defecto. Es necesario utilizar el
comando versión 2 en el modo de configuración de RIP.
-RIPv2 sumariza actualizaciones de enrutamiento automáticamente.
-Su métrica es la cuenta de saltos.
3.5 ¿Cómo trabaja RIP?
El dispositivo envía su tabla de enrutamiento completa a todos los vecinos
conectados cada 30 segundos. Puede haber actualizaciones disparadas por
eventos si, por ejemplo, una interfaz cae antes de que expire el timer de 30
segundos.
Por ser un protocolo de vector distancia, es sensible a la aparición de bucles de
enrutamiento. Esto es consecuencia de la inexistencia de relaciones de vecindad o
recálculos de la topología de la red, como ocurre con los protocolos de estado de
enlace. Esto afecta directamente la calidad de la información de enrutamiento que
proporciona RIP.
3.6 ¿Cuáles son los avances de RIPv2?
Las principales mejoras son:
Soporte para VLSM.
Actualizaciones de enrutamiento por multicast.
Actualizaciones de enrutamiento con autenticación con clave encriptada.

7. 3.7 ¿Cómo se configura RIPv2?
A diferencia de otros protocolos de enrutamiento, RIP no utiliza sistemas
autónomos, ni números de área que identifiquen algún tipo de unidad
administrativa. Por este motivo, la configuración de RIP es muy sencilla:
Router(config)#router rip
Router(config-router)# versión 2
Router(config-router)# network 172.16.0.0
Este último parámetro indica que sobre cualquier interfaz que pertenezca a esa
dirección de red, el protocolo:
Enviará actualizaciones de enrutamiento.
Estará atento a la recepción de actualizaciones de enrutamiento.
Incluirá la dirección de red de toda interfaz que se encuentre "on" en cualquier
actualización de enrutamiento que envíe.
Si no se quieren enviar actualizaciones de enrutamiento a través de una
interfaz, deberá utilizarse el comando passive interface.
RoutingInformationProtocol versión 2 (RIPv2) es uno de los protocolos de
enrutamiento interior más sencillos y utilizados. Esto es particularmente verdadero
a partir de la versión 2 que introduce algunas mejoras críticas que la constituyeron
en un recurso necesario para cualquier administrador de redes.
3.8 ¿Qué tipo de protocolo de enrutamiento es RIP?
RIP es un protocolo de vector distancia de tipo estándar, basado en los RFC 1388,
1723 y 2453. Su principal limitación está impuesta por la cantidad máxima de
saltos que soporta: 15. RIP asume que todo lo que se encuentra a más de 15
saltos, está a una distancia infinita, y por lo tanto no tiene ruta válida.

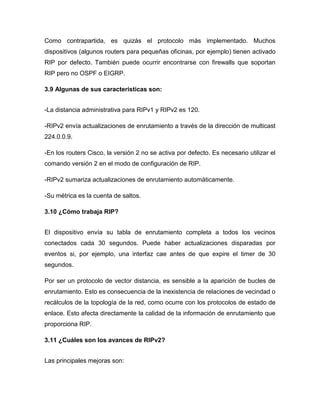

8. Como contrapartida, es quizás el protocolo más implementado. Muchos
dispositivos (algunos routers para pequeñas oficinas, por ejemplo) tienen activado
RIP por defecto. También puede ocurrir encontrarse con firewalls que soportan
RIP pero no OSPF o EIGRP.
3.9 Algunas de sus características son:
-La distancia administrativa para RIPv1 y RIPv2 es 120.
-RIPv2 envía actualizaciones de enrutamiento a través de la dirección de multicast
224.0.0.9.
-En los routers Cisco, la versión 2 no se activa por defecto. Es necesario utilizar el
comando versión 2 en el modo de configuración de RIP.
-RIPv2 sumariza actualizaciones de enrutamiento automáticamente.
-Su métrica es la cuenta de saltos.
3.10 ¿Cómo trabaja RIP?
El dispositivo envía su tabla de enrutamiento completa a todos los vecinos
conectados cada 30 segundos. Puede haber actualizaciones disparadas por
eventos si, por ejemplo, una interfaz cae antes de que expire el timer de 30
segundos.
Por ser un protocolo de vector distancia, es sensible a la aparición de bucles de
enrutamiento. Esto es consecuencia de la inexistencia de relaciones de vecindad o
recálculos de la topología de la red, como ocurre con los protocolos de estado de
enlace. Esto afecta directamente la calidad de la información de enrutamiento que
proporciona RIP.
3.11 ¿Cuáles son los avances de RIPv2?
Las principales mejoras son:

9. Soporte para VLSM.
Actualizaciones de enrutamiento por multicast.
Actualizaciones de enrutamiento con autenticación con clave encriptada.
3.12 ¿Cómo se configura RIPv2?
A diferencia de otros protocolos de enrutamiento, RIP no utiliza sistemas
autónomos, ni números de área que identifiquen algún tipo de unidad
administrativa. Por este motivo, la configuración de RIP es muy sencilla:
Router (config)#router rip
Router (config-router) # versión 2
Router (config-router)#network 172.16.0.0
Este último parámetro indica que sobre cualquier interfaz que pertenezca a esa
dirección de red, el protocolo:
Enviará actualizaciones de enrutamiento.
Estará atento a la recepción de actualizaciones de enrutamiento.
Incluirá la dirección de red de toda interfaz que se encuentre "on" en cualquier
actualización de enrutamiento que envíe.
Si no se quieren enviar actualizaciones de enrutamiento a través de una
interfaz, deberá utilizarse el comando passive interface.
3.13¿Cuáles son los comandos que permiten monitorear RIP?
Los principales comandos de monitoreo son:
showip route
showip route rip

10. showip protocols
show running-config
show running-config begin router rip
debugiprip
RIPv2 es una mejora de las funciones y extensiones de RIPv1. Algunas de estas
funciones mejoradas incluyen:
Direcciones de siguiente salto incluidas en las actualizaciones de enrutamiento.
Uso de direcciones multicast al enviar actualizaciones.
Opción de autenticación disponible.
Tanto RIPv1 y RIPv2 son protocolos de enrutamiento por vector distancia, pero
tienen las siguientes funciones y limitaciones:
Uso de temporizadores de espera y otros temporizadores para ayudar a impedir
routingloops.
Uso de horizonte dividido u horizonte dividido con envenenamiento en reversa
para ayudar también a impedir routingloops.
Uso de updates disparados cuando hay un cambio en la topología para lograr una
convergencia más rápida.
Límite máximo en el conteo de saltos de 15 saltos, con el conteo de saltos de 16
que expresa una red inalcanzable.
Soporta VLSM.
Sumariza las redes en la tabla de ruteo.
Las actualizaciones envían la mascara.
Interface Loopback

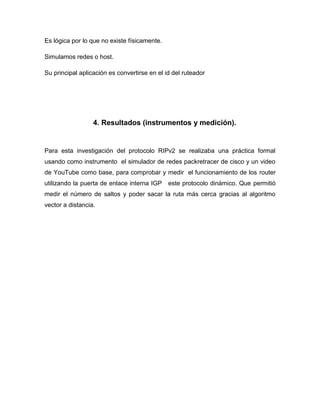

11. Es lógica por lo que no existe físicamente.
Simulamos redes o host.
Su principal aplicación es convertirse en el id del ruteador
4. Resultados (instrumentos y medición).
Para esta investigación del protocolo RIPv2 se realizaba una práctica formal
usando como instrumento el simulador de redes packretracer de cisco y un video
de YouTube como base, para comprobar y medir el funcionamiento de los router
utilizando la puerta de enlace interna IGP este protocolo dinámico. Que permitió
medir el número de saltos y poder sacar la ruta más cerca gracias al algoritmo
vector a distancia.

12. 5. Conclusión
Como conclusión se puede decir que es importante en el mundo del informático
tanto el conocer cómo manejar los distintos tipos de protocolos que existen para
poder ponerlos en práctica en el mercado laboral, ya que el que posee
conocimiento tiene mucha ventaja competitiva sobre los demás, aprender, conocer
y poner las cosas vistas en clase en práctica es algo que va a servir para nuestro
propio futuro, el tener en cuenta que este conocimiento deberemos demostrarlo en
un lugar de trabajo debería ser una motivación a seguir adelante y nunca dejar de
aprender.
Este protocolo RIP V2 ya se ha visto y practicado en clases, demostrando que es
uno de los protocolos utilizados en los dispositivos de comunicación de datos que
es importante, a lo largo y mediante esta e investigación hemos aprendido y
extendido más el conocimiento acerca de este protocolo, se vio más a fondo y así
se le da mucha importancia a su aplicación también.

13. 6. Recomendación
Como recomendaciones:
• Poner en práctica lo aprendido acerca de los protocolos en clases para que
esto sea de gran ayuda en el mundo laboral
• Seguir aprendiendo nuevas cosas y estar actualizado en diversos temas de
informática.
• Si somos amantes del área de redes la visión al cambio y el optimismo son
cosas importantes para realizar con éxito y eficacia las labores
• Tener orden al trabajar y configurar los dispositivos, ya que es necesario el
orden y la calma para no echar a perder los equipos físicos reales.

14. 7. Bibliografía
CCNA-2-. (07 de abril de 2013). 7-rip-version-2. Obtenido de
https://sites.google.com/site/asmccna2redes2/7-rip-version-2
es.wikipedia.org. (10 de abril de 2013). outing_Information_Protocol. Obtenido de
http://es.wikipedia.org/wiki/Routing_Information_Protocol
marco24. (08 de Abril de 2013). multimania.es. Obtenido de
http://usuarios.multimania.es/marco24/
OfimaticaEasy. (11 de abril de 2013). CONFIGURACIÓN RIP V2 | PACKET TRACER | TUTORIAL 7.
Obtenido de http://www.youtube.com/watch?v=xybwC2Q-y60
Universidad de Alcalá . (10 de abril de 2013). Obtenido de
http://atc2.aut.uah.es/~jmruiz/Descarga_LE/Prac_3.ProtocolosEnrutamientoDinamico_RI
P_y_OSPF.pdf
