Este documento describe un ensayo de flexión estática para determinar la deformación o flecha de probetas de madera y metal cuando se les aplica una carga. Se utiliza una máquina universal para aplicar la carga a las probetas colocadas sobre tres o cuatro puntos de apoyo, y un reloj comparador para medir la flecha resultante. Los cálculos permiten determinar el módulo de rotura y la tensión máxima de cada probeta.

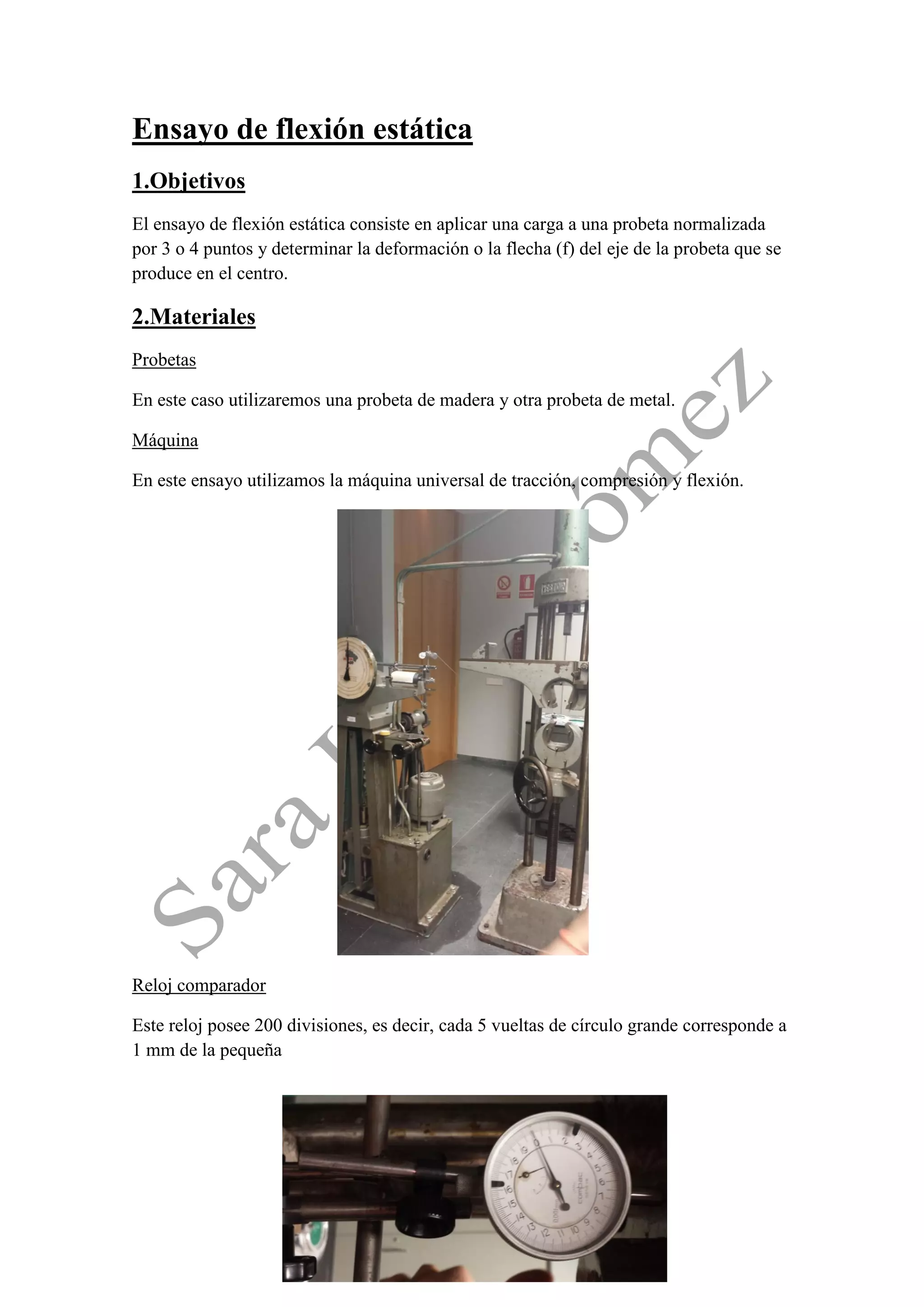

1. Ensayo de flexión estática
1.Objetivos
El ensayo de flexión estática consiste en aplicar una carga a una probeta normalizada por 3 o 4 puntos y determinar la deformación o la flecha (f) del eje de la probeta que se produce en el centro.
2.Materiales
Probetas
En este caso utilizaremos una probeta de madera y otra probeta de metal.
Máquina
En este ensayo utilizamos la máquina universal de tracción, compresión y flexión.
Reloj comparador
Este reloj posee 200 divisiones, es decir, cada 5 vueltas de círculo grande corresponde a 1 mm de la pequeña

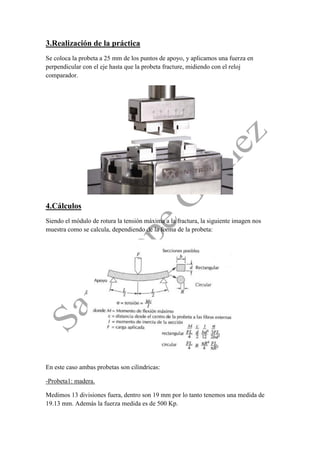

2. 3.Realización de la práctica
Se coloca la probeta a 25 mm de los puntos de apoyo, y aplicamos una fuerza en perpendicular con el eje hasta que la probeta fracture, midiendo con el reloj comparador.
4.Cálculos
Siendo el módulo de rotura la tensión máxima a la fractura, la siguiente imagen nos muestra como se calcula, dependiendo de la forma de la probeta:
En este caso ambas probetas son cilindricas:
-Probeta1: madera.
Medimos 13 divisiones fuera, dentro son 19 mm por lo tanto tenemos una medida de 19.13 mm. Además la fuerza medida es de 500 Kp.

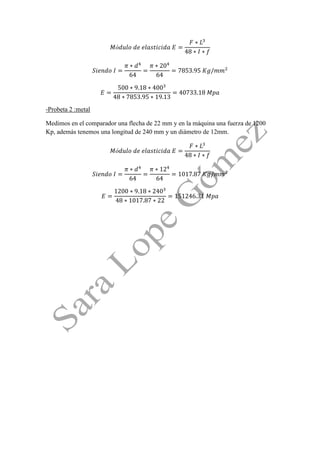

3. -Probeta 2 :metal
Medimos en el comparador una flecha de 22 mm y en la máquina una fuerza de 1200 Kp, además tenemos una longitud de 240 mm y un diámetro de 12mm.
