Este documento describe un ensayo de tracción realizado para comprobar las características mecánicas de un acero al carbono. Se sometieron a prueba dos probetas, una cilíndrica y otra plana, midiendo su alargamiento y resistencia a la tracción y determinando su límite elástico y tensión de rotura. Los resultados incluyeron la resistencia a la tracción, límite elástico y módulo elástico para cada probeta.

1. Ensayo de tracción
1.Objetivo
El objetivo de esta práctica es comprobar las características mecánicas de un acero al carbono, siendo el ensayo de tracción, uno de los más utilizados dentro del conjunto de ensayos destructivos.
Este ensayo consiste en someter a una probeta normalizada a esfuerzos progresivos y crecientes de tracción en dirección axial hasya que se produce la deformación, para más tarde llegar a la rotura.
2.Materiales
-Probetas
Las características principales de las probetas son cinco:
-Son generalmente barras de sección regular y constante, casi siempre circular.
-Sus extremidades son de mayor sección, para facilitar la fijación de la probeta a la máquina de tracción.
-En las probetas se hacen dos marcas entre las cuales se mide la longitud, (puntos calibrados).
-Para que los resultados sean comparables, las probetas deben ser geométricamente semejantes, así bajo las mismas cargas obtendremos deformaciones proporcionales, es decir, la longitud normalizada de la probeta lo será igual a .
-Según la norma UNE-EN 10002-1, k=11.2, aunque en nuestro caso en el laboratorio se utilizará k=8.16 y =10mm.
El esquema general de una probeta sería el siguiente:
En nuestro caso utilizaremos una probeta cilíndrica y otra plana:

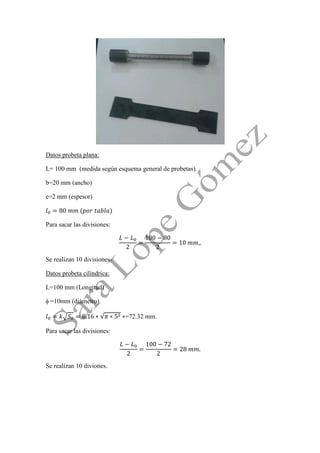

2. Datos probeta plana:
L= 100 mm (medida según esquema general de probetas).
b=20 mm (ancho)
e=2 mm (espesor)
Para sacar las divisiones:
Se realizan 10 divisiones-
Datos probeta cilíndrica:
L=100 mm (Longitud)
=10mm (diámetro)
=72.32 mm.
Para sacar las divisiones:
Se realizan 10 diviones.

3. -Máquina

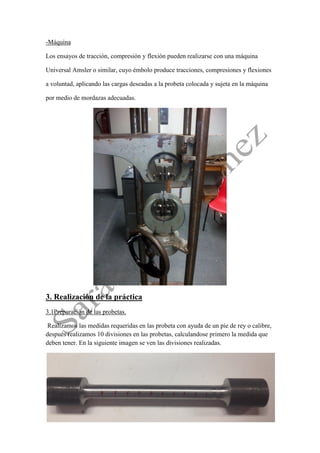

Los ensayos de tracción, compresión y flexión pueden realizarse con una máquina
Universal Amsler o similar, cuyo émbolo produce tracciones, compresiones y flexiones
a voluntad, aplicando las cargas deseadas a la probeta colocada y sujeta en la máquina
por medio de mordazas adecuadas.
3. Realización de la práctica
3.1Preparación de las probetas.
Realizamos las medidas requeridas en las probeta con ayuda de un pie de rey o calibre, después realizamos 10 divisiones en las probetas, calculandose primero la medida que deben tener. En la siguiente imagen se ven las divisiones realizadas.

4. 3.2 Colocación de la probeta en la maquina universal de tracción-compresión-flexión.
Primero ajustamos el papel milimetrado en el tambor y el lápiz con los que conseguiremos una gráfica del ensayo de tracción. También ajustamos la velocidad a 35 mm por minuto.
Se coloca la probeta dentro de las mordazas utilizando los discos de ajuste
Por último accionamos el interruptor y espera a que se produzca, primero la deformación y luego la ruptura.

5. 4.Cálculos
-Si no rompe dentro de las marcas que hemos hecho este ensayo no vale.
-En caso de que rompa dentro el ensayo es válido (en la página 10 de la norma)
-Probeta cilíndrica

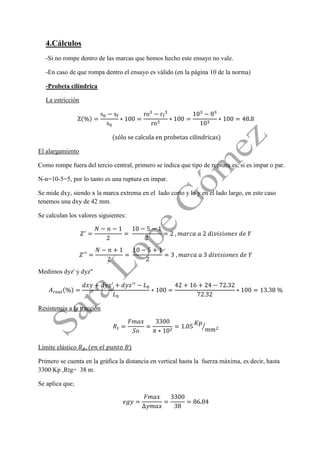

La estricción
El alargamiento
Como rompe fuera del tercio central, primero se indica que tipo de ruptura es, si es impar o par.
N-n=10-5=5, por lo tanto es una ruptura en impar.
Se mide dxy, siendo x la marca extrema en el lado corto y la y en el lado largo, en este caso tenemos una dxy de 42 mm.
Se calculan los valores siguientes:
Medimos dyz' y dyz''
Resistencia a la tracción
Límite elástico
Primero se cuenta en la gráfica la distancia en vertical hasta la fuerza máxima, es decir, hasta 3300 Kp ,Rtg= 38 m.
Se aplica que;

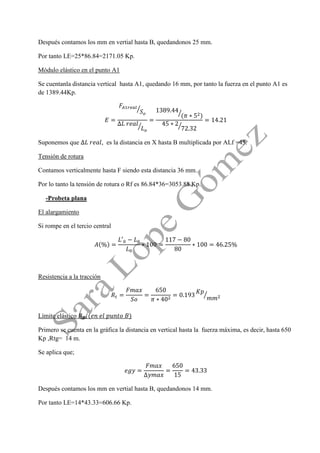

6. Después contamos los mm en vertial hasta B, quedandonos 25 mm.
Por tanto LE=25*86.84=2171.05 Kp.
Módulo elástico en el punto A1
Se cuentanla distancia vertical hasta A1, quedando 16 mm, por tanto la fuerza en el punto A1 es de 1389.44Kp.
Suponemos que , es la distancia en X hasta B multiplicada por ALf =45.
Tensión de rotura
Contamos verticalmente hasta F siendo esta distancia 36 mm.
Por lo tanto la tensión de rotura o Rf es 86.84*36=3053.88 Kp.
-Probeta plana
El alargamiento
Si rompe en el tercio central
Resistencia a la tracción
Límite elástico
Primero se cuenta en la gráfica la distancia en vertical hasta la fuerza máxima, es decir, hasta 650 Kp ,Rtg= 14 m.
Se aplica que;
Después contamos los mm en vertial hasta B, quedandonos 14 mm.
Por tanto LE=14*43.33=606.66 Kp.

7. Módulo elástico en el punto A1
Se cuentanla distancia vertical hasta A1, quedando 8 mm, por tanto la fuerza en el punto A1 es la multiplicación de esta distancia por egy, por tanto, 346.66 Kp.
Suponemos que , es la distancia en X hasta B multiplicada por ALf =65.
Tensión de rotura
Contamos verticalmente hasta F siendo esta distancia 11 mm.
Por lo tanto la tensión de rotura 11*43.33=476.63 Kp
