1. 30/10/2016
Ensayo de Flexión Estática
Práctica 2
Ciencia de materiales
Erán Franquiz Guedes - A1

2. 30/10/2016

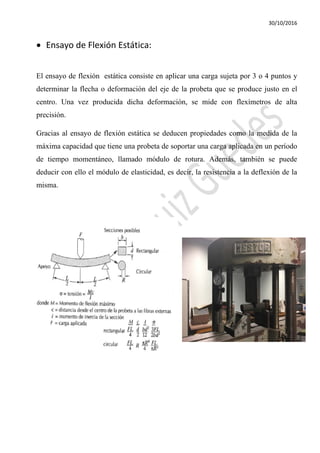

• Ensayo de Flexión Estática:
El ensayo de flexión estática consiste en aplicar una carga sujeta por 3 o 4 puntos y
determinar la flecha o deformación del eje de la probeta que se produce justo en el
centro. Una vez producida dicha deformación, se mide con flexímetros de alta
precisión.
Gracias al ensayo de flexión estática se deducen propiedades como la medida de la
máxima capacidad que tiene una probeta de soportar una carga aplicada en un período
de tiempo momentáneo, llamado módulo de rotura. Además, también se puede
deducir con ello el módulo de elasticidad, es decir, la resistencia a la deflexión de la
misma.

3. 30/10/2016

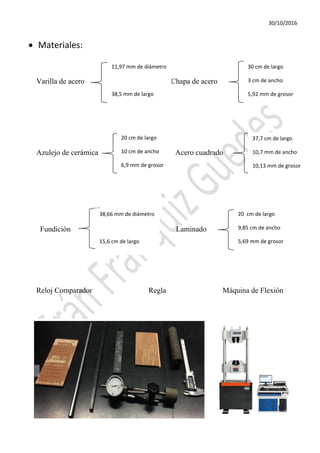

• Materiales:
Varilla de acero Chapa de acero
Azulejo de cerámica Acero cuadrado
Fundición Laminado
Reloj Comparador Regla Máquina de Flexión
11,97 mm de diámetro
38,5 mm de largo
20 cm de largo
10 cm de ancho
6,9 mm de grosor
38,66 mm de diámetro
15,6 cm de largo
37,7 cm de largo
10,7 mm de ancho
10,13 mm de grosor
20 cm de largo
9,85 cm de ancho
5,69 mm de grosor
30 cm de largo
3 cm de ancho
5,92 mm de grosor

4. 30/10/2016
• Realización de la práctica:
En el desarrollo de la práctica, hemos cogido cada uno de los materiales, y los
hemos puesto sobre la máquina universal de flexión apoyando los extremos del
material correspondiente a una distancia adecuada para posteriormente aplicarle
una fuerza flexiva sobre ellos.
Una vez el material está apoyado en la máquina, colocamos el reloj comparador,
para poder medir la deformación que se produce, es decir, el valor de la flecha
máxima.
Por último, se le aplica la carga y anotamos el resultado de la flecha que nos
proporcionó el reloj comparador.

5. 30/10/2016

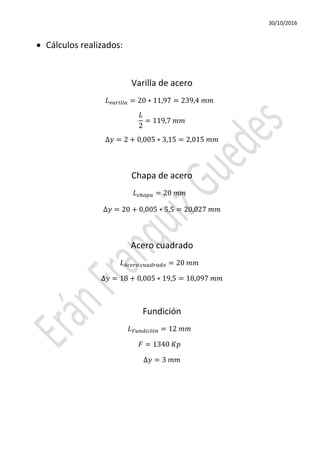

• Cálculos realizados:
Varilla de acero
𝐿 𝑣𝑣𝑣𝑣𝑣𝑣𝑣 = 20 ∗ 11,97 = 239,4 𝑚𝑚
𝐿
2
= 119,7 𝑚𝑚
∆𝑦 = 2 + 0,005 ∗ 3,15 = 2,015 𝑚𝑚
Chapa de acero
𝐿 𝑐ℎ𝑎𝑎𝑎 = 20 𝑚𝑚
∆𝑦 = 20 + 0,005 ∗ 5,5 = 20,027 𝑚𝑚
Acero cuadrado
𝐿 𝐴𝐴𝐴𝐴𝐴 𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐 = 20 𝑚𝑚
∆𝑦 = 18 + 0,005 ∗ 19,5 = 18,097 𝑚𝑚
Fundición
𝐿 𝐹𝐹𝐹𝐹𝐹𝐹𝐹ó𝑛 = 12 𝑚𝑚
𝐹 = 1340 𝐾𝐾
∆𝑦 = 3 𝑚𝑚

6. 30/10/2016

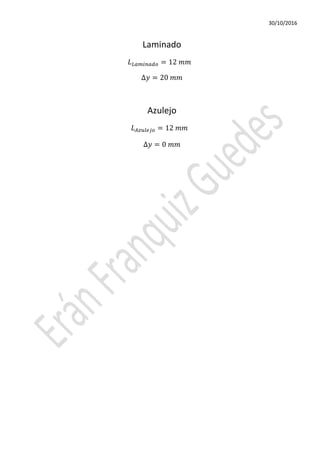

Laminado
𝐿 𝐿𝐿𝐿𝐿𝐿𝐿𝐿𝐿 = 12 𝑚𝑚
∆𝑦 = 20 𝑚𝑚
Azulejo
𝐿 𝐴𝐴𝐴𝐴𝐴𝐴𝐴 = 12 𝑚𝑚
∆𝑦 = 0 𝑚𝑚
