1. Analizador de Espectros
JUAN JOSE MORA VELASQUEZ
Institución Universitaria De Envigado
Tecnología en Gestión de Redes
Envigado
2010

2. Introducción
Un analizador de espectro es un equipo de medición electrónica que permite
visualizar en una pantalla las componentes espectrales en un espectro de
frecuencias de las señales presentes en la entrada, pudiendo ser ésta cualquier
tipo de ondas eléctricas, acústicas u ópticas.
En el eje de ordenadas suele presentarse en una escala logarítmica el nivel en
dBm del contenido espectral de la señal. En el eje de abscisas se representa la
frecuencia, en una escala que es función de la separación temporal y el número
de muestras capturadas. Se denomina frecuencia central del analizador a la que
corresponde con la frecuencia en el punto medio de la pantalla.
A menudo se mide con ellos el espectro de la potencia eléctrica.
En la actualidad está siendo reemplazado por el analizador vectorial de señales.

3. Objetivos
Saber y conocer para que se utiliza un analizador de espectros, cuáles son sus
funciones, como se maneja y darle un análisis más a fondo de su manejo y
utilización en la actualidad.

4. Analizador de Espectros
Los analizadores de espectro son también útiles en analizar amplitud contra la
frecuencia. La amplitud se mide normalmente en energía o en el dBm en vez de
voltios, que es qué se utiliza normalmente en la mayoría del analizador de
espectro.
La razón detrás de esto es el hecho de que hay fuerzas de la señal y frecuencia
bajas de los movimientos que pueden no ser medidos. Los analizadores de
espectro pueden medir solamente la frecuencia de la respuesta en las energías de
hasta sólo el dBm 100. Éstos son los niveles que se consideran con frecuencia en
receptores de la microonda. Los osciloscopios, por otra parte, no pueden medir tal
tensión muy baja. El dispositivo puede ocuparse solamente de los niveles muy de
baja frecuencia y de la alta amplitud.
El analizador análogo utiliza un filtro con una frecuencia media que se pueda
cambiar de puesto automáticamente con una serie de frecuencias donde el
espectro será medido. El espectro digital, por otra parte, utiliza un proceso
matemático llamado el Fourier rápido transforma (FFT), que se utiliza para
transformar un wavform en los diversos componentes de su espectro de la
frecuencia. Esta manera, los programas de computadora que hacen las
transformaciones hará el audio que procesa mucho más fácil. FFTs, sin embargo,
no sólo se utiliza para este propósito. También tienen usos en otros campos.
Hay también analizadores de espectro que hace uso una técnica en donde la
señal entrante se convierte en una frecuencia más baja. Esta técnica híbrida utiliza
primero el superheterodino y entonces las técnicas de FFT. Los ejemplos de los
analizadores de espectro con esta técnica son ésos hicieron por el Tektronix de la
serie en tiempo real del analizador de espectro.
Analizador de espectro mide una señal por medio de una antena la cual en la
pantalla muestra la forma de una frecuencia sea FM, AM, TELEVISION, telefonía
celular, en la pantalla del espectro podemos observar en la forma horizontal
como se mide la frecuencia en la vertical la amplitud de frecuencia la llamamos
SPAN (ancho de banda que se va a representar en la pantalla del analizador)

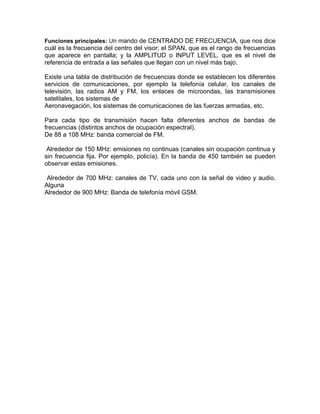

5. Funciones principales: Un mando de CENTRADO DE FRECUENCIA, que nos dice
cuál es la frecuencia del centro del visor; el SPAN, que es el rango de frecuencias
que aparece en pantalla; y la AMPLITUD o INPUT LEVEL, que es el nivel de
referencia de entrada a las señales que llegan con un nivel más bajo.
Existe una tabla de distribución de frecuencias donde se establecen los diferentes
servicios de comunicaciones, por ejemplo la telefonía celular, los canales de
televisión, las radios AM y FM, los enlaces de microondas, las transmisiones
satelitales, los sistemas de
Aeronavegación, los sistemas de comunicaciones de las fuerzas armadas, etc.
Para cada tipo de transmisión hacen falta diferentes anchos de bandas de
frecuencias (distintos anchos de ocupación espectral).
De 88 a 108 MHz: banda comercial de FM.
Alrededor de 150 MHz: emisiones no continuas (canales sin ocupación continua y
sin frecuencia fija. Por ejemplo, policía). En la banda de 450 también se pueden
observar estas emisiones.
Alrededor de 700 MHz: canales de TV, cada uno con la señal de video y audio.
Alguna
Alrededor de 900 MHz: Banda de telefonía móvil GSM.
