1. RADIACIÓN DE LAS ONDAS ELECTROMAGNÉTICAS (I)
Espectro completo de las radiaciones de ondas electromagnéticas.
infrarrojo
radio rayos X
(IR)
microondas
visible UVcercano rayos gamma
El espectro electromagnético es el intervalo de todas las frecuencias posibles. desde
cero hasta el infinito. En la práctica, en el espectro se representan desde las bajas
frecuencias
de radio utilizadas en las comunicaciones con submarinos hasta las altas frecuencias
de los rayos gamma

2. CARACTERÍSTICAS PRINCIPALES DE LAS ONDAS ELECTROMAGNÉTICAS
Frecuencia Longitud de onda
La longitud de onda y la frecuencia, las cuales son inversamente
proporcionales, están relacionadas por la ecuación:
   ;  c
c 
Para su propagación, las ondas electromagnéticas no requieren de un medio
material específico, bpueden viajar en el vacio a la velocidad de la luz (300 000
km/s), hasta que su energía se agota. A medida que la frecuencia se incrementa su
energía también aumenta.

3. Frecuencia de la corriente eléctrica alterna para uso industrial y doméstico
Sección del espectro de frecuencias y longitudes de ondas
Corriente alterna que empleamos
en la industria y en nuestros
hogares correspondiente al grupo
ELF (Extremely Low Frequency –
Frecuencia extremadamente baja)
Frecuencias audibles por el oído humano (entre 20 ciclos y
20 mil ciclos por segundo o hertz ), incluyendo también las
audibles por algunos animales, como el perro, que
superan los 20 mil ciclos por segundo, y que se encuentran
comprendidas dentro del grupo VLF (Very Low Frequency
– Frecuencia muy baja).

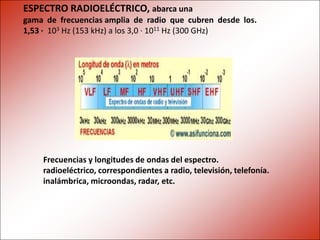

4. ESPECTRO RADIOELÉCTRICO, abarca una
gama de frecuencias amplia de radio que cubren desde los.
1,53 · 103 Hz (153 kHz) a los 3,0 · 1011 Hz (300 GHz)
Frecuencias y longitudes de ondas del espectro.
radioeléctrico, correspondientes a radio, televisión, telefonía.
inalámbrica, microondas, radar, etc.

5. RAYOS INFRARROJOS (IR), LUZ VISIBLE Y RAYOS ULTRAVIOLETAS (UV)
La región UV se encuentra en un intervalo
La región infrarroja (del latín, infra, «debajo» de frecuencia justo encima del visible:
del rojo) del espectro corresponde a ultra quiere decir más allá y violeta es la
frecuencias frecuencia más alta del visible. Las
que se encuentran justo por debajo del visible, longitudes de onda de la región UV se
y por encima de las microondas suelen expresar en nanómetros (1 nm =
más altas y de las frecuencias de radar: 10-9 m).
longitudes de onda entre 8 X 10- 5 cm y
1 X 10-2 cm.

6. RAYOS X, RAYOS GAMMA Y RAYOS CÓSMICOS
Abarcan desde los 3,0 x 1016 (30
De elevada frecuencia y una alta carga de
PHz), hasta los 3,0 x 1019 Hz (30
energía que llegan, incluso, hasta la superficie
EHz) de frecuencia . Esta
terrestre. Su efecto resulta mortal si alguien se
radiación es ionizantes y pueden
expone directamente a las mismas en el
dañar tejidos con la exposición
espacio cósmico sin la debida protección
prolongada
Emitidos por núcleos radioactivos que
libera partículas alfa ( α), e incluso
también beta (γ), conserva todavía
energía, que libera en forma de ondas
electromagnéticas conocidas como rayos
gamma (γ )

7. VALORES APROXIMADOS DEL ESPECTRO ELECTROMAGNÉTICO
Frecuencia en hertz (Hz) Longitud de onda en metros (m) Energía en Jules (J)
Espectro electromagnético
2,0 · 102 – 2,0 · 103 1,0 · 107 – 1,0 · 105 ---
Sonidos audibles
Ondas de radio de amplitud modulada (AM):
Frecuencia Muy Baja 1,5 · 103 – 3,0 · 104 1,0 · 105 – 1,0 · 104 < 1,9 · 10-29
Onda Larga (OL o LW*) 3,0 · 104 – 6,5 · 105 1,0 · 104 – 6,5 · 102 > 1,9 · 10-29
Onda Media (OM o MW*) 6,5 · 105 – 1,7 · 106 6,5 · 102 – 1,8 · 102 > 4,3 · 10-28
Onda Corta (OC o SW*) 1,7 · 106 – 3,0 · 107 1,8 · 102 – 1,0 · 101 > 1,1 · 10-27
Ondas de radio de frecuencia modulada (FM) y de televisión:
VHF* Frecuencia Muy Alta 3,0 · 107 – 3,0 · 108 1,0 · 101 – 1,0 · 100 > 2,0 · 10-26
UHF* Frecuencia Ultra Alta 3,0 · 108 – 3,0 · 109 1,0 · 100 – 3,0 · 10-2 > 1,9 · 10-25
Microondas (microwaves) 3,0 · 109 – 3,0 · 1011 3,0 · 10-2 – 1,0 · 10-3 > 1,9 · 10-24
Rayos infrarrojos (IR):
Lejanos 3,0 · 1011 – 6,0 · 1012 1,0 · 10-3 – 5,0 · 10-6 > 2,0 · 10-22
Medios 6,0 · 1012 – 1,2 · 1014 5,0 · 10-6 – 2,5 · 10-6 > 3,9 · 10-21
Cercanos 1,2 · 1014 – 3,8 · 1014 2,5 · 10-6 – 7,8 · 10-9 > 7,9 · 10-20
3,8 · 1014 – 7,8 · 1014 7,5 · 10-9 – 3,8 · 10-9 > 2,5 · 10-19
Luz visible
Rayos ultravioleta (UV):
Cercanos 7,8 · 1014 – 1,5 · 1015 3,8 · 10-9 – 2,0 · 10-9 > 5,0 · 10-19
Extremos 1,5 · 1015 – 3,0 · 1016 2,0 · 10-9 – 1,0 · 10-9 > 9,9 · 10-19
3,0 · 1016 – 3,0 · 1020 1,0 · 10-9 – 1,0 · 10-12 > 1,9 · 10-17
Rayos X
3,0 · 1020 – 3,0 · 1022 1,0 · 10-12 – 1,0 · 10-14 > 1,9 · 10-14
Rayos Gamma
> 3,0 · 1022 < 1,0 · 10-14 ---
Rayos Cósmicos
