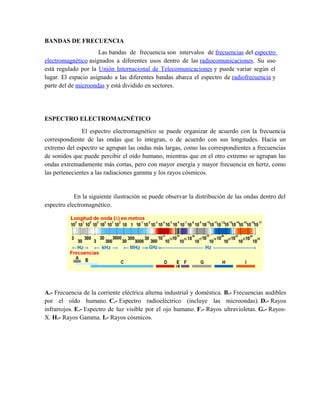

2. BANDAS DE FRECUENCIA
Las bandas de frecuencia son intervalos de frecuencias del espectro
electromagnético asignados a diferentes usos dentro de las radiocomunicaciones. Su uso
está regulado por la Unión Internacional de Telecomunicaciones y puede variar según el
lugar. El espacio asignado a las diferentes bandas abarca el espectro de radiofrecuencia y
parte del de microondas y está dividido en sectores.
ESPECTRO ELECTROMAGNÉTICO
El espectro electromagnético se puede organizar de acuerdo con la frecuencia
correspondiente de las ondas que lo integran, o de acuerdo con sus longitudes. Hacia un
extremo del espectro se agrupan las ondas más largas, como las correspondientes a frecuencias
de sonidos que puede percibir el oído humano, mientras que en el otro extremo se agrupan las
ondas extremadamente más cortas, pero con mayor energía y mayor frecuencia en hertz, como
las pertenecientes a las radiaciones gamma y los rayos cósmicos.
En la siguiente ilustración se puede observar la distribución de las ondas dentro del
espectro electromagnético.
A.- Frecuencia de la corriente eléctrica alterna industrial y doméstica. B.- Frecuencias audibles
por el oído humano. C.- Espectro radioeléctrico (incluye las microondas). D.- Rayos
infrarrojos. E.- Espectro de luz visible por el ojo humano. F.- Rayos ultravioletas. G.- Rayos-
X. H.- Rayos Gamma. I.- Rayos cósmicos.

3. BANDAS DEL ESPECTRO ELECTROMAGNÉTICO:
Para su estudio, el espectro electromagnético se divide en segmentos o bandas,
aunque esta división es inexacta. Existen ondas que tienen una frecuencia, pero varios usos,
por lo que algunas frecuencias pueden quedar en ocasiones incluidas en dos rangos.
Banda Longitud de onda (m) Frecuencia (Hz) Energía (J)
Rayos gamma < 10 pm > 30,0 EHz > 20·10−15 J
Rayos X < 10 nm > 30,0 PHz > 20·10−18 J
Ultravioleta extremo < 200 nm > 1,5 PHz > 993·10−21 J
Ultravioleta cercano < 380 nm > 789 THz > 523·10−21 J
Luz Visible < 780 nm > 384 THz > 255·10−21 J
Infrarrojo cercano < 2,5 µm > 120 THz > 79·10−21 J
Infrarrojo medio < 50 µm > 6,00 THz > 4·10−21 J
Infrarrojo lejano/submilimétrico < 1 mm > 300 GHz > 200·10−24 J
Microondas < 30 cm > 1 GHz > 2·10−24 J
Ultra Alta Frecuencia - Radio <1m > 300 MHz > 19.8·10−26 J
Muy Alta Frecuencia - Radio < 10 m > 30 MHz > 19.8·10−28 J
Onda Corta - Radio < 180 m > 1,7 MHz > 11.22·10−28 J
Onda Media - Radio < 650 m > 650 kHz > 42.9·10−29 J
Onda Larga - Radio < 10 km > 30 kHz > 19.8·10−30 J
Muy Baja Frecuencia - Radio > 10 km < 30 kHz < 19.8·10−30 J
CLASIFICACIÓN DE LAS ONDAS EN TELECOMUNICACIONES

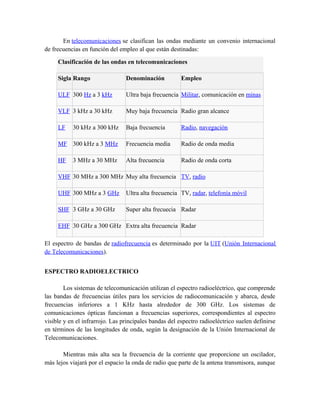

4. En telecomunicaciones se clasifican las ondas mediante un convenio internacional
de frecuencias en función del empleo al que están destinadas:
Clasificación de las ondas en telecomunicaciones
Sigla Rango Denominación Empleo
ULF 300 Hz a 3 kHz Ultra baja frecuencia Militar, comunicación en minas
VLF 3 kHz a 30 kHz Muy baja frecuencia Radio gran alcance
LF 30 kHz a 300 kHz Baja frecuencia Radio, navegación
MF 300 kHz a 3 MHz Frecuencia media Radio de onda media
HF 3 MHz a 30 MHz Alta frecuencia Radio de onda corta
VHF 30 MHz a 300 MHz Muy alta frecuencia TV, radio
UHF 300 MHz a 3 GHz Ultra alta frecuencia TV, radar, telefonía móvil
SHF 3 GHz a 30 GHz Super alta frecuecia Radar
EHF 30 GHz a 300 GHz Extra alta frecuencia Radar
El espectro de bandas de radiofrecuencia es determinado por la UIT (Unión Internacional
de Telecomunicaciones).
ESPECTRO RADIOELECTRICO
Los sistemas de telecomunicación utilizan el espectro radioeléctrico, que comprende
las bandas de frecuencias útiles para los servicios de radiocomunicación y abarca, desde
frecuencias inferiores a 1 KHz hasta alrededor de 300 GHz. Los sistemas de
comunicaciones ópticas funcionan a frecuencias superiores, correspondientes al espectro
visible y en el infrarrojo. Las principales bandas del espectro radioeléctrico suelen definirse
en términos de las longitudes de onda, según la designación de la Unión Internacional de
Telecomunicaciones.
Mientras más alta sea la frecuencia de la corriente que proporcione un oscilador,
más lejos viajará por el espacio la onda de radio que parte de la antena transmisora, aunque

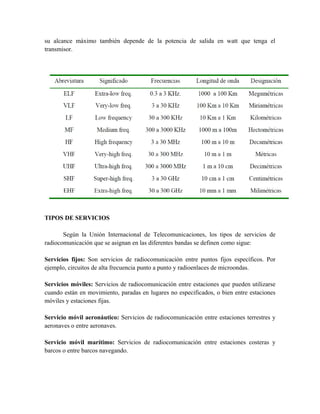

5. su alcance máximo también depende de la potencia de salida en watt que tenga el
transmisor.
TIPOS DE SERVICIOS
Según la Unión Internacional de Telecomunicaciones, los tipos de servicios de
radiocomunicación que se asignan en las diferentes bandas se definen como sigue:
Servicios fijos: Son servicios de radiocomunicación entre puntos fijos específicos. Por
ejemplo, circuitos de alta frecuencia punto a punto y radioenlaces de microondas.
Servicios móviles: Servicios de radiocomunicación entre estaciones que pueden utilizarse
cuando están en movimiento, paradas en lugares no especificados, o bien entre estaciones
móviles y estaciones fijas.
Servicio móvil aeronáutico: Servicios de radiocomunicación entre estaciones terrestres y
aeronaves o entre aeronaves.
Servicio móvil marítimo: Servicios de radiocomunicación entre estaciones costeras y
barcos o entre barcos navegando.

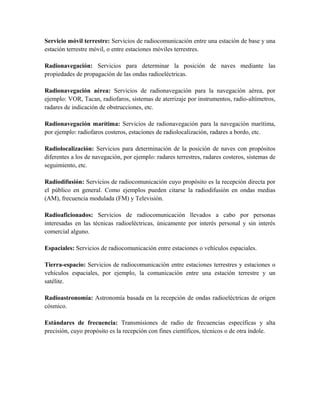

6. Servicio móvil terrestre: Servicios de radiocomunicación entre una estación de base y una
estación terrestre móvil, o entre estaciones móviles terrestres.
Radionavegación: Servicios para determinar la posición de naves mediante las
propiedades de propagación de las ondas radioeléctricas.
Radionavegación aérea: Servicios de radionavegación para la navegación aérea, por
ejemplo: VOR, Tacan, radiofaros, sistemas de aterrizaje por instrumentos, radio-altímetros,
radares de indicación de obstrucciones, etc.
Radionavegación marítima: Servicios de radionavegación para la navegación marítima,
por ejemplo: radiofaros costeros, estaciones de radiolocalización, radares a bordo, etc.
Radiolocalización: Servicios para determinación de la posición de naves con propósitos
diferentes a los de navegación, por ejemplo: radares terrestres, radares costeros, sistemas de
seguimiento, etc.
Radiodifusión: Servicios de radiocomunicación cuyo propósito es la recepción directa por
el público en general. Como ejemplos pueden citarse la radiodifusión en ondas medias
(AM), frecuencia modulada (FM) y Televisión.
Radioaficionados: Servicios de radiocomunicación llevados a cabo por personas
interesadas en las técnicas radioeléctricas, únicamente por interés personal y sin interés
comercial alguno.
Espaciales: Servicios de radiocomunicación entre estaciones o vehículos espaciales.
Tierra-espacio: Servicios de radiocomunicación entre estaciones terrestres y estaciones o
vehículos espaciales, por ejemplo, la comunicación entre una estación terrestre y un
satélite.
Radioastronomía: Astronomía basada en la recepción de ondas radioeléctricas de origen
cósmico.
Estándares de frecuencia: Transmisiones de radio de frecuencias específicas y alta
precisión, cuyo propósito es la recepción con fines científicos, técnicos o de otra índole.

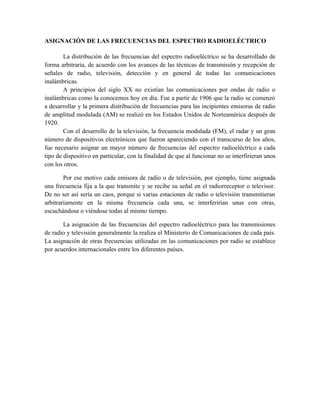

7. ASIGNACIÓN DE LAS FRECUENCIAS DEL ESPECTRO RADIOELÉCTRICO
La distribución de las frecuencias del espectro radioeléctrico se ha desarrollado de
forma arbitraria, de acuerdo con los avances de las técnicas de transmisión y recepción de
señales de radio, televisión, detección y en general de todas las comunicaciones
inalámbricas.
A principios del siglo XX no existían las comunicaciones por ondas de radio o
inalámbricas como la conocemos hoy en día. Fue a partir de 1906 que la radio se comenzó
a desarrollar y la primera distribución de frecuencias para las incipientes emisoras de radio
de amplitud modulada (AM) se realizó en los Estados Unidos de Norteamérica después de
1920.
Con el desarrollo de la televisión, la frecuencia modulada (FM), el radar y un gran
número de dispositivos electrónicos que fueron apareciendo con el transcurso de los años,
fue necesario asignar un mayor número de frecuencias del espectro radioeléctrico a cada
tipo de dispositivo en particular, con la finalidad de que al funcionar no se interfirieran unos
con los otros.
Por ese motivo cada emisora de radio o de televisión, por ejemplo, tiene asignada
una frecuencia fija a la que transmite y se recibe su señal en el radiorreceptor o televisor.
De no ser así sería un caos, porque si varias estaciones de radio o televisión transmitieran
arbitrariamente en la misma frecuencia cada una, se interferirían unas con otras,
escuchándose o viéndose todas al mismo tiempo.
La asignación de las frecuencias del espectro radioeléctrico para las transmisiones
de radio y televisión generalmente la realiza el Ministerio de Comunicaciones de cada país.
La asignación de otras frecuencias utilizadas en las comunicaciones por radio se establece
por acuerdos internacionales entre los diferentes países.
