1. HECHO POR : SERGIO JOSE MANUEL IGA SUSANA . Viaje a la potabilizadora y depuradora de Teruel.

2. LA POTABILIZADORA

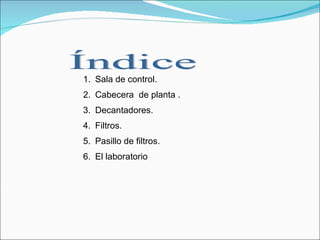

3. Sala de control. Cabecera de planta . Decantadores. Filtros. Pasillo de filtros. El laboratorio Índice

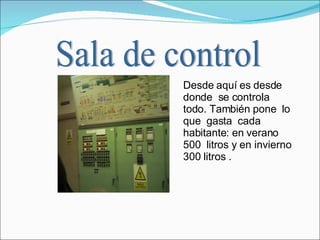

4. Desde aquí es desde donde se controla todo. También pone lo que gasta cada habitante: en verano 500 litros y en invierno 300 litros . Sala de control

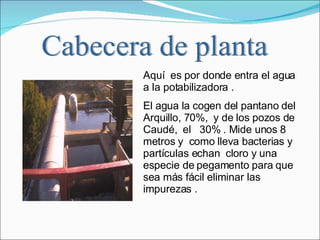

5. Aquí es por donde entra el agua a la potabilizadora . El agua la cogen del pantano del Arquillo, 70%, y de los pozos de Caudé, el 30% . Mide unos 8 metros y como lleva bacterias y partículas echan cloro y una especie de pegamento para que sea más fácil eliminar las impurezas . Cabecera de planta

6. Hay unas chapas que hacen que las partículas que lleva el agua choquen y se caigan abajo. Por unos tubos que hay con agujeros se coge el agua limpia que queda en la superficie . Decantadores

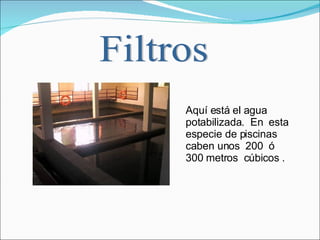

7. Filtros Aquí está el agua potabilizada. En esta especie de piscinas caben unos 200 ó 300 metros cúbicos .

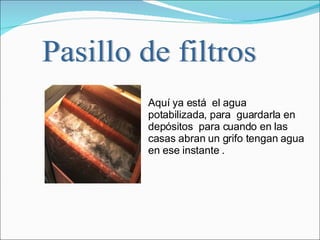

8. Aquí ya está el agua potabilizada, para guardarla en depósitos para cuando en las casas abran un grifo tengan agua en ese instante . Pasillo de filtros

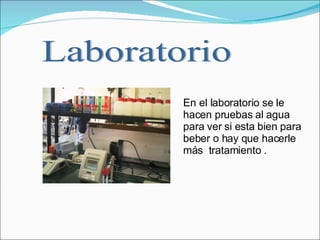

9. En el laboratorio se le hacen pruebas al agua para ver si esta bien para beber o hay que hacerle más tratamiento . Laboratorio

10. LA DEPURADORA

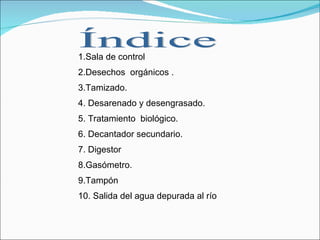

11. 1.Sala de control 2.Desechos orgánicos . 3.Tamizado. 4. Desarenado y desengrasado. 5. Tratamiento biológico. 6. Decantador secundario. 7. Digestor 8.Gasómetro. 9.Tampón 10. Salida del agua depurada al río Índice

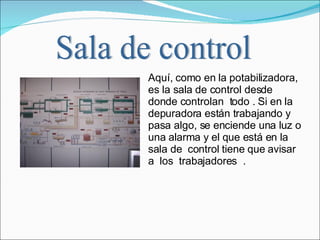

12. Aquí, como en la potabilizadora, es la sala de control desde donde controlan todo . Si en la depuradora están trabajando y pasa algo, se enciende una luz o una alarma y el que está en la sala de control tiene que avisar a los trabajadores . Sala de control

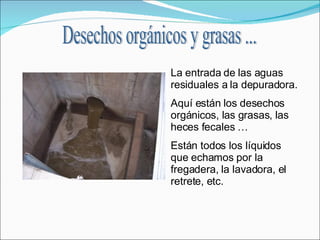

13. Desechos orgánicos y grasas ... La entrada de las aguas residuales a la depuradora. Aquí están los desechos orgánicos, las grasas, las heces fecales … Están todos los líquidos que echamos por la fregadera, la lavadora, el retrete, etc.

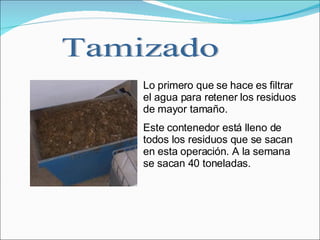

14. Lo primero que se hace es filtrar el agua para retener los residuos de mayor tamaño. Este contenedor está lleno de todos los residuos que se sacan en esta operación. A la semana se sacan 40 toneladas. Tamizado

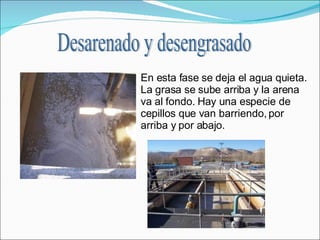

15. En esta fase se deja el agua quieta. La grasa se sube arriba y la arena va al fondo. Hay una especie de cepillos que van barriendo, por arriba y por abajo. Desarenado y desengrasado

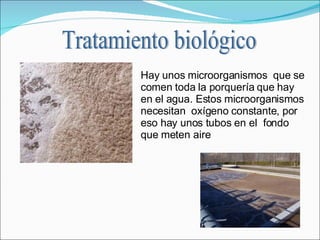

16. Hay unos microorganismos que se comen toda la porquería que hay en el agua. Estos microorganismos necesitan oxígeno constante, por eso hay unos tubos en el fondo que meten aire Tratamiento biológico

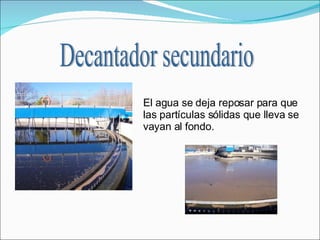

17. El agua se deja reposar para que las partículas sólidas que lleva se vayan al fondo. Decantador secundario

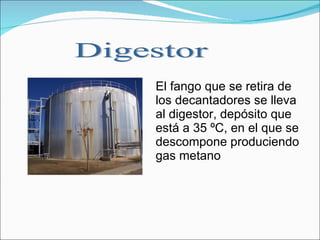

18. El fango que se retira de los decantadores se lleva al digestor, depósito que está a 35 ºC, en el que se descompone produciendo gas metano Digestor

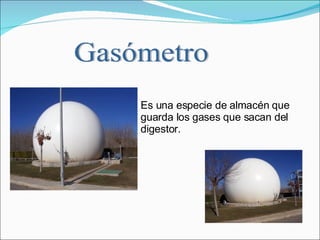

19. Es una especie de almacén que guarda los gases que sacan del digestor. Gasómetro

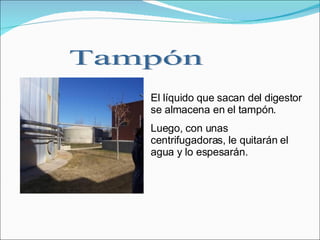

20. El líquido que sacan del digestor se almacena en el tampón. Luego, con unas centrifugadoras, le quitarán el agua y lo espesarán. Tampón

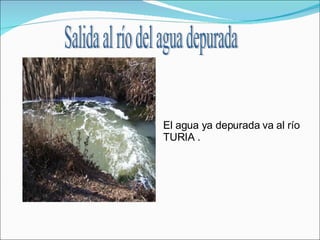

21. El agua ya depurada va al río TURIA . Salida al río del agua depurada
