1. Integrantes:
Yurleny Duran Vargas
Juan Camilo Hillón B
GRADO: 11-E.
MODALIDAD: INFORMATICA
INSTITUCIÒN BRAULIO GONZALEZ
2012
2. ¿Qué es un sistema de cableado estructurado?
Es la infraestructura de cable destinada a
transportar, las señales que emite un emisor de
algún tipo de señal hasta el correspondiente
receptor.
físicamente es una red de cable única y completa,
con combinaciones de alambre de cobre cables de
fibra óptica, bloques de conexión, cables
terminados en diferentes tipos de conectores y
adaptadores.
3. ¿Cuál es el objetivo de construir un cableado estructurado?
1.Desarrollar una Red LAN Ethernet para la
construcción de un Cyber.
2.Analizar la situación actual para conocer los
requerimientos que conlleva a la construcción de este
proyecto.
3.Diseñar la red basado en los requerimientos de
cableado estructurados y sus normas
4.Realizar la construcción del proyecto en base al
diseño (se realizará la prueba del mismo recurriendo a
software de simulación)
5. Preparacion de Jac´s y dependiendo de cable del
Jack al Patch Panel.
Conocer la forma en la cual se prepara un Jack y el
cableado del Patch Panel utilizando pinzas de impacto
de acuerdo a la norma EIA/TIA 568B.
4. ¿Quienes hacen los estándares de cableado estructurado?
La Telecommunications Industry Associationy la
Electronic Industries Alliance, son los
responsables de emitir recomendaciones que
después son adoptados por la ISO y otros
organismos internacionales.
5. Explique los siguientes organismos y normas que
rigen para el cableado estructurado:
•ANSI: American National Standards Institute.
Organización Privada sin fines de lucro fundada en
1918, la cual administra y coordina el sistema de
estandarización voluntaria del sector privado de
los Estados Unidos.
•EIA: Electronics Industry Association. Fundada
en 1924. Desarrolla normas y publicaciones sobre
las principales áreas técnicas: los componentes
electrónicos, electrónica del
consumidor, información electrónica, y
telecomunicaciones.

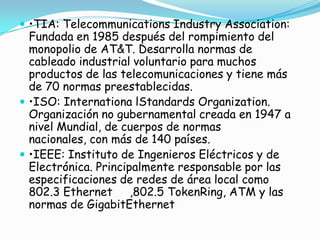

6. •TIA: Telecommunications Industry Association:
Fundada en 1985 después del rompimiento del
monopolio de AT&T. Desarrolla normas de
cableado industrial voluntario para muchos
productos de las telecomunicaciones y tiene más
de 70 normas preestablecidas.
•ISO: Internationa lStandards Organization.
Organización no gubernamental creada en 1947 a
nivel Mundial, de cuerpos de normas
nacionales, con más de 140 países.
•IEEE: Instituto de Ingenieros Eléctricos y de
Electrónica. Principalmente responsable por las
especificaciones de redes de área local como
802.3 Ethernet ,802.5 TokenRing, ATM y las
normas de GigabitEthernet
7. Explique los siguientes estándares y documentos de
referencia
ANSI/TIA/EIA-568-B
Especifica un cableado para edificios comerciales,
con soportes multi- productos y multi-marcas .
También provee información para el
diseño de productos de telecomunicaciones por par
te de los fabricantes.
ANSI/TIA/EIA-569-A
Describe los elementos de diseño para trayectos
(ductería) y cuartos dedicados a equipos de
telecomunicaciones.
ANSI/TIA/EIA-570-A
Estándar para cableados de edificios residenciales.
8. ANSI/TIA/EIA-606-A
Esta norma establece las especificaciones para la
administración de un cableado. Debe permitir
diferenciar por dónde viaja voz, datos, video, señales
de seguridad, audio, alarmas, etc.
ANSI/TIA/EIA-607
En esta norma se especifican como se debe hacer
la conexión del sistema de tierras (los
sistemas de telecomunicaciones que requieren pue
stas a tierra confiables).
ANSI/TIA/EIA-758
Norma Cliente-Propietario de cableado de Planta
Externa de Telecomunicaciones.
9. ¿Cuál es la diferencia entre la norma
ANSI/TIA/EIA-568-B Y ANSI/TIA/EIA-568-A
De forma general tiene que ver con el orden de los colores de los
cables.
-La 568-A es así: Blanco-Verde, Verde, Blanco-
Naranja, Azul, Blanco-Azul, Naranja, Café y Blanco. Café.
-La 568-B es así: Blanco-Naranja, Naranja, Blanco-
Verde, Azul, Blanco-Azul, Verde, Blanco-Café, Café.
Si ponemos de extremos con la misma norma en un
cable, creamos un cable directo:
568-A ---- 568-A
568-B ---- 568-B
Si ponemos una norma de cada lado creamos un cable cruzado.
568-A ---- 568-B
10. Explique los siguientes elementos que constituyen la
estructura de un cableado estructurado. (Debe ir con
imágenes):
Cableado de campus
El subsistema de campus se extiende desde el distribuidor de campus hasta el
distribuidor o distribuidores de edificio que existan en el sistema. Este
subsistema puede estar presente o no dependiendo de la naturaleza y dimensiones
del cableado estructurado que se pretende implementar.
Consta de las siguientes partes:
Cableado de campus. En la mayoría de los casos este cableado estará basado en
FO por tres razones:
-La distancia de los tramos para cubrir suele superar los 90 metros, límite de los
cables balanceados.
-Los problemas que ocasionan las diferencias de potencial de las tomas de tierra
de cada uno de los edificios. La susceptibilidad del sistema ante todo tipo de
interferencia electromagnética.
11.

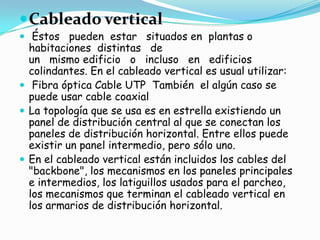

12. Cableado vertical
Éstos pueden estar situados en plantas o
habitaciones distintas de
un mismo edificio o incluso en edificios
colindantes. En el cableado vertical es usual utilizar:
Fibra óptica Cable UTP También el algún caso se
puede usar cable coaxial
La topología que se usa es en estrella existiendo un
panel de distribución central al que se conectan los
paneles de distribución horizontal. Entre ellos puede
existir un panel intermedio, pero sólo uno.
En el cableado vertical están incluidos los cables del
"backbone", los mecanismos en los paneles principales
e intermedios, los latiguillos usados para el parcheo,
los mecanismos que terminan el cableado vertical en
los armarios de distribución horizontal.
13.

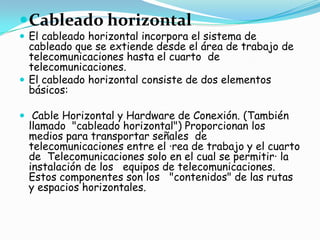

14. Cableado horizontal
El cableado horizontal incorpora el sistema de
cableado que se extiende desde el área de trabajo de
telecomunicaciones hasta el cuarto de
telecomunicaciones.
El cableado horizontal consiste de dos elementos
básicos:
Cable Horizontal y Hardware de Conexión. (También
llamado "cableado horizontal") Proporcionan los
medios para transportar señales de
telecomunicaciones entre el ·rea de trabajo y el cuarto
de Telecomunicaciones solo en el cual se permitir· la
instalación de los equipos de telecomunicaciones.
Estos componentes son los "contenidos" de las rutas
y espacios horizontales.
15.
16. Cableado de usuario
Cableado de puesto de usuarios a los equipos .

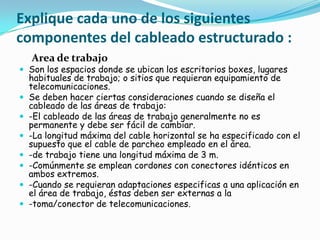

17. Explique cada uno de los siguientes
componentes del cableado estructurado :
Area de trabajo
Son los espacios donde se ubican los escritorios boxes, lugares
habituales de trabajo; o sitios que requieran equipamiento de
telecomunicaciones.
Se deben hacer ciertas consideraciones cuando se diseña el
cableado de las áreas de trabajo:
-El cableado de las áreas de trabajo generalmente no es
permanente y debe ser fácil de cambiar.
-La longitud máxima del cable horizontal se ha especificado con el
supuesto que el cable de parcheo empleado en el área.
-de trabajo tiene una longitud máxima de 3 m.
-Comúnmente se emplean cordones con conectores idénticos en
ambos extremos.
-Cuando se requieran adaptaciones especificas a una aplicación en
el área de trabajo, éstas deben ser externas a la
-toma/conector de telecomunicaciones.

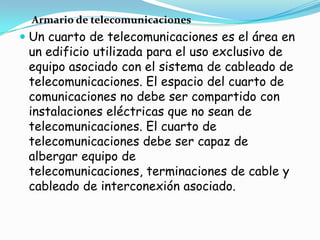

18. Armario de telecomunicaciones
Un cuarto de telecomunicaciones es el área en
un edificio utilizada para el uso exclusivo de
equipo asociado con el sistema de cableado de
telecomunicaciones. El espacio del cuarto de
comunicaciones no debe ser compartido con
instalaciones eléctricas que no sean de
telecomunicaciones. El cuarto de
telecomunicaciones debe ser capaz de
albergar equipo de
telecomunicaciones, terminaciones de cable y
cableado de interconexión asociado.
19. Sala de equipos
El cuarto de equipos es un espacio centralizado de uso
específico para equipo de telecomunicaciones tal como
servidor de archivos, servidor de bases de
datos, central telefonía equipo de cómputo y/o
conmutador de vídeo.
Varias o todas las funciones de un cuarto de
telecomunicaciones pueden ser proporcionadas por un
cuarto de equipo.
Los cuartos de equipos se consideran distintos de los
cuartos de telecomunicaciones por la
naturaleza, costo, tamaño o complejidad del equipo que
contienen. Los cuartos de equipo incluyen espacios de
trabajo para personal de telecomunicaciones. Todo
edificio debe tener al menos un cuarto de
telecomunicaciones o un cuarto de equipo.
20. Backbone de campus
• El propósito del cableado del backbone es
proporcionar interconexiones entre cuartos
de entrada de servicios de edificio, cuartos
de equipo y cuartos de telecomunicaciones. El
cableado del backbone incluye la conexión
vertical entre pisos en edificios de varios
pisos. El cableado del backbone incluye medios
de transmisión (cable), puntos principales e
intermedios de conexión cruzada y
terminaciones mecánicas. El cableado vertical
realiza la interconexión entre los diferentes
gabinetes de telecomunicaciones y entre estos
y la sala de equipamiento.
21. En un diagrama de distribución de cableado estructurado señale
cada uno de los elementos del punto 6 y 7
22. Cuáles son las distancias máximas en cableado horizontal
La distancia horizontal máxima es de 90 metros independiente del
cable utilizado. Esta es la distancia desde el ·rea de trabajo de
telecomunicaciones hasta el cuarto de telecomunicaciones. Al
establecer la distancia máxima se hace la previsión de 10 metros
adicionales para la distancia combinada de cables de empate (5
metros máximos) y cables utilizados para conectar equipo en el área
de trabajo de telecomunicaciones y el cuarto de
telecomunicaciones.
23. En una red con cableado estructurado, cuales son
los componentes de un puesto de trabajo
COMPONENTES DE UN PUESTO DE TRABAJO
Los componentes de un puesto de trabajo
existen desde la conexión horizontal en el
conector hasta los equipos del usuario un
ejemplo teléfono incluye cables tomas
/conectores, los adaptadores terminales, etc.
24. Cuáles son los elementos que componen un
gabinete de telecomunicaciones o rack
El gabinete de Telecomunicaciones, es un mueble diseñado para
alojar los equipos activos y pasivos, responsables de toda la
conectividad de la Institución. Su diseño está pensado para alojar
apropiadamente, diferentes dispositivos que presentan diferentes
servicios.
Se deberá proveedor un rack o gabinete de telecomunicaciones
normalizado de 19” de ancho con las siguientes características:
-Altura 20 unidades de rackeo ; profundidad 60 Cm
-Estructura principal de chapa de acero de 1,5 mm de espesor
como mínimo laterales, -desmontables, con llave de chapa de
acero de 0.8mm de espesor como mínimo
-Puertas de seguridad, frontal y posterior con juego de llaves y
duplicado.
- Los rieles laterales presentaran agujeros roscados para el
montaje de los materiales y equipos desde el acceso frontal; se
deberán proveer los tornillos correspondientes en cantidad
suficiente para tal fin.
25. Mediante un cuadro realice la comparación entre un
cable UTP, STP, coaxial y fibra óptica
CABLLE UT CABLE ST COAXIAL FIBRA
P P OPTICA
- Es el soporte -Son muy -El cable coaxial -Poco peso
físico más costosos es más económico -Inmunidad al
utilizado en las -no son tan que el cable de ruido.
redes LAN. flexibles y tienen fibra óptica y la -Baja atenuación
-Bajo costo requisitos tecnología es Soporta una
-su instalación es adicionales, sumamente transferencia de
rápida y sencilla. debido al conocida. datos que ronda
blindaje, que el orden de los
dificultan el 100 Mbps
-Es el tipo de trabajo con ellos. -Ancho de banda
cable de red más que va desde
común en decenas de
Norteamérica y Megahertz hasta
muchas otras varios Gigahertz
áreas. (fibra monomodo)

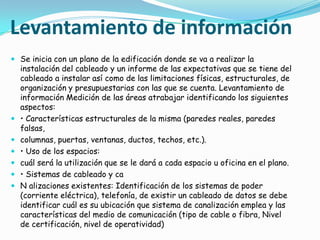

26. Levantamiento de información
Se inicia con un plano de la edificación donde se va a realizar la
instalación del cableado y un informe de las expectativas que se tiene del
cableado a instalar así como de las limitaciones físicas, estructurales, de
organización y presupuestarias con las que se cuenta. Levantamiento de
información Medición de las áreas atrabajar identificando los siguientes
aspectos:
• Características estructurales de la misma (paredes reales, paredes
falsas,
columnas, puertas, ventanas, ductos, techos, etc.).
• Uso de los espacios:
cuál será la utilización que se le dará a cada espacio u oficina en el plano.
• Sistemas de cableado y ca
N alizaciones existentes: Identificación de los sistemas de poder
(corriente eléctrica), telefonía, de existir un cableado de datos se debe
identificar cuál es su ubicación que sistema de canalización emplea y las
características del medio de comunicación (tipo de cable o fibra, Nivel
de certificación, nivel de operatividad)
27. • Mobiliario: se debe identificar el mobiliario a
emplear y su ubicación en el espacio
a trabajar. Levantamiento de información.
• Equipos de computación y comunicación
existentes.
Aplicaciones a emplear hoy en día y en los próximos
años.
• Estimado de las cargas de trabajo en red a
soportar hoy en día y en los próximos
años, con el fin de poder hacer un ejercicio de
Planificación de la CapacidadCapacity Planning con
el fin de verificar si las soluciones a diseñar podrán
cumplircon las expectativas previstas hoy y en el
futuro cercano
28. Planificación
Se debe generar un informe que indique en detalle los cambios estructurales arealizar así como
una propuesta del cronograma de instalación del cableado y loselementos de comunicación y
control, dicho informe debe contener un plano de la
edificación donde se va a realizar la instalación del cableado en el cual se indiquenlas
canalizaciones, el cableado y los equipos de comunicación, control yadministración necesarios
para implantar la red de transmisión de datos.En función de la información recabada se
realizará un diseño de la red a instalartomando en cuenta los siguientes aspectos:Costos de
instalación.
• Satisfacción de las nece
sidades de comunicación establecidas previamente.
• No se debe entorpecer la circulación de personas en las oficinas, ni hacer que
este tráfico pueda ocasionar daños a corto o mediano plazo a la instalación delcableado.
• La instalación del cableado debe
tratar de mantener, dentro de lo posible, laestética de las oficinas y los espacios afectados.
• La instalación debe realizarse de forma tal que se faciliten en gran medida la
localización y corrección de fallas así como permitir futuras extensiones a lossistemas de
comunicación a bajo costo
29. Negociación
debe ser negociado con los
usuarios, arquitectos, gerentes o cualquier otro
personal encargado de la instalación y los espacios.
Para verificar la factibilidad técnica, financiera y
organizacional de los cambios propuestos en el
diseño elaborado.
•Se debe generar en esta tarea un informe que
plasme las alteraciones que deban realizarse al
documento generado en la planeación en función de
las negociaciones realizadas con los responsables
del proyecto o instalación.
30. Instalación
En esta tarea se procede a la instalación física del cableado
y los componentes de comunicación y cómputo que han sido
diseñados.
Se debe generar en esta tarea un informe que plasme las
alteraciones que deban realizarse al documento generado
en la negociación en función de los detalles técnicos y
logísticos ocurridos durante la instalación de los
componentes de la red. La instalación también debe
reflejar los procedimientos que deben emplearse para
realizar cualquier posible modificación al sistema ya sea a
nivel de enlaces de comunicación, equipos de cómputo (tanto
clientes como servidores), programas de administración,
colaboración y programas de productividad.
31. Verificación de funcionalidad y
certificación
Luego de tener el cableado y sus componentes
instalados se procede a verificar la operatividad de los
mismos. El proceso de verificación implica la prueba de
que los componentes funcionan y pueden operar, la
verificación normalmente ocurre en paralelo al proceso
de instalación. El proceso de verificación implica
probar que el nivel de operación bajo diferentes
condiciones de los equipos que operan entre si, se ciñe
a los estándares prefijados durante la fase de diseño.
•El informe a generar en esta tarea es un informe que
plasme los niveles de operatividad que cumplen en cada
uno de los enlaces físicos de la red.
32. Documentación de la red
se debe plasmar un documento en función de los
documentos generados en cada una de las
anteriores tareas. Esta información pasa a ser
llamado libro de la red que es un documento que
plasma el estado actual de la red y cada de los
componentes.
33. CATEGORÍAS UTP
CATEGORIA DE VELOCIDAD
UTILIDAD DETRANSMISION
CABLEADO
DE DATOS
Se utiliza No es adecuado para
CATEGORIA 1 paracomunicacion latransmisión de
estelefónicas datos
Cable para conexión de Puede transmitir datosa
CATEGORIA 2 antiguos terminales velocidades de hasta 4Mbps
como el IBM 3270.
Puede transmitir datos Se utiliza en redes
CATEGORIA 3 avelocidades de hasta IEEE802.5 Token
10Mbps (16 MHz) RingEthernet
Se utiliza en redes 10BASE-T
Puede transmitir datos
IEEE802.5 Token avelocidadesde hasta 16
CATEGORIA 4 RingEthernet 10BASE-T Mbps (20MHz)
Paralargas distancias
Se usan paraaplicaciones Puede transmitir datos
CATEGORIA 5 como TPDDIy FDDI entre avelocidades de hasta
otras 100Mbps. O 100 Base
CATEGORIA 6 Redes de alta velocidad hasta 1Gbps (Equipos)
34. Atenuación
Son perdidas de señal que se presentan por
efectos resistivos del cable y que es mayor a altas
frecuencias.
Las señales de transmisión a través de largas
distancias están sujetas a distorsión que es una
pérdida de fuerza o amplitud de la señal.

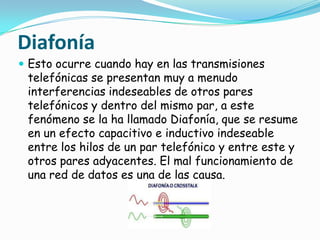

35. Diafonía
Esto ocurre cuando hay en las transmisiones
telefónicas se presentan muy a menudo
interferencias indeseables de otros pares
telefónicos y dentro del mismo par, a este
fenómeno se la ha llamado Diafonía, que se resume
en un efecto capacitivo e inductivo indeseable
entre los hilos de un par telefónico y entre este y
otros pares adyacentes. El mal funcionamiento de
una red de datos es una de las causa.
36. cable de par trenzado
Si la señal se hace muy débil, el equipo receptor no interceptara
bien o no reconocerá esta información.
Esto causa errores, bajo desempeño al tener que transmitir la
señal. Se usan repetidores o amplificadores para extender las
distancias de la red más allá de las limitaciones del cable. La
atenuación se mide con aparatos que inyectan una señal de prueba
de un extremo del cable
Los problemas de cableado son una de las causas más comunes de
fallas de las redes. La calidad de los componentes de cableado
utilizados, el enrutamiento e instalación del cable y la calidad de
las terminaciones de los conectores serán los factores principales
en la determinación de la calidad del cableado.
37.
Es la conexión en la cual se le entrega al usuario
el servicio de datos, voz, video, control entre
otros. Consta de un Jack (conector hembra de
ocho pines) denominado RJ45 o modular de
ocho pines, salida de telecomunicaciones. Puede
instalar sobre la pared y dentro de ella, para lo
cual se utiliza con un fase plata o cubierta
(cover). Se encuentra en presentación sencilla o
cuádruple.
38. las recomendaciones para las
terminaciones en los conectores
UTP
- Cada par va recubierto por una malla conductora que
actúa de apantallada frente a interferencias y ruido
eléctrico. Su independencia es de 150OHMIOS.
- Nivel de protección ante perturbaciones externas
STP >UTP. Pero más costoso y requiere más
instalación. La pantalla del STP requiere una
configuración de interconexión con tierra, (dotada de
continuidad hasta el terminal) se utiliza conectores
RJ49.
- Utilizando en instalaciones de procesos de datos por
su capacidad y sus buenas características contra las
radiaciones electromagnéticas.

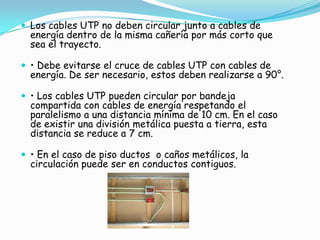

39. Los cables UTP no deben circular junto a cables de
energía dentro de la misma cañería por más corto que
sea el trayecto.
• Debe evitarse el cruce de cables UTP con cables de
energía. De ser necesario, estos deben realizarse a 90°.
• Los cables UTP pueden circular por bandeja
compartida con cables de energía respetando el
paralelismo a una distancia mínima de 10 cm. En el caso
de existir una división metálica puesta a tierra, esta
distancia se reduce a 7 cm.
• En el caso de piso ductos o caños metálicos, la
circulación puede ser en conductos contiguos.
40. • Si es inevitable cruzar un gabinete de
distribución con energía, no debe circularse
paralelamente a más de un lateral.
• De usarse cañerías plásticas, lubricar los cables
(talco industrial, vaselina, etc.) para reducir la
fricción entre los cables y las paredes de los caños
ya que esta genera un incremento de la
temperatura que aumenta la adherencia.
-El radio de las curvas no debe ser inferior a 2”.
• Las canalizaciones no deben superar los 20
metros o tener más de 2 cambios de dirección
sin cajas de paso.
41. La administración del sistema de cableado incluye la documentación de los
cables, terminaciones de los mismos, cruzadas, paneles de
“patcheo”, armarios de telecomunicaciones y otros espacios ocupados por los
sistemas de telecomunicaciones.
La documentación es un componente de la máxima importancia para la
operación y el mantenimiento de los sistemas de telecomunicaciones.
Resulta importante poder disponer, en todo momento, de la documentación
actualizada, y fácilmente actualizable, dada la gran variabilidad de las
instalaciones debido a mudanzas, existentes, etc.
En particular, es muy importante proveerlos de planos de todos los pisos, en
los que se detallen:
- Ubicación de los gabinetes de telecomunicaciones
- Ubicación de ductos a utilizar para cableado vertical
- Disposición de tallada de los puestos eléctricos en caso de ser requeridos
- Ubicación de pisoductos si existen y pueden ser utilizados
42. TABLERO DE RED NORMAL
TABLERO DE RED REGULADA
CUARTO DE ENCABEZADO HORIZONTAL (HC)
43. CUARTO DE CABLEADO INTERMEDIO (IC)
CUARTO DE CABLEADO PRINCIPAL (MC)
PUNTO LÓGICO SIMPLE
PUNTO LÓGICO TRIPLE ( VOZ DATOS
Y VÍDEO)
44. PUNTO LÓGICO SOBRE TECHO
PUNTO LÓGICO SOBRE TECHO
TOMA DOBLE RED REGULADA
46. Esto es muy importante para la administración de los
cables de telecomunicaciones para su debida
identificación.
CÓDIGO DE COLORES
VERDE: Conexión de red / circuito auxiliar
AZUL: Terminación del cable horizontal
PURPURA: Conexión mayor /equipo de dato
BLANCO: Terminación de cable MC a IC.
CAFÉ: Terminación del cable del campus
GRIS: Terminación del IC a MC.
AMARILLO: Mantenimiento auxiliar, alarmas y
seguridad.
ROJO: Sistema de teléfono
47. Sistemas contra sismo
Sensores de temperatura
Sistemas de voceo
Controladores de iluminación
Redes de voz
Circuito cerrado de tv
Redes de datos
Sensores de humo
Circuito cerrado de seguridad
Alarmas contra incendio
48. -Necesidades futuras del usuario ( expansión en
voz, datos, video, otro)
-Necesidades actuales del usuario ( voz , datos,
video, otros)
-Tipo de construcción (nueva o remodelación)
-Tipo de estructura que se está utilizando en muros
y losas
-Puntos donde se colocaran los servicios
-Requerimientos especiales para la colocación de
los servicios (salas de juntas, lobbys, auditorios,
etc.)
-Requerimientos especiales en estética de
decoración
49. Cuáles son los puntos donde colocaran los servicios
2. Hay requerimiento especial en la estética de decoración
3. Cuáles son las necesidades actuales del usuario (voz,
datos, videos, otros)
4. Cuáles son las necesidades futuras del usuario (expansión
de voz, datos, videos, ETC)
5. El método más común indica que debemos comenzar por
el área de trabajo e ir introduciendo hasta el closet principal:
-Definir el número de áreas de trabajo
-Diseñar el tipo de salida en el área de trabajo
-Diseñar el cableado horizontal
-Diseñar el cableado vertical
-Diseñar cuarto de equipos
50. -OpenBSD: El sistema operativo preventivamente seguro.
-TCP Wrappers: Un mecanismo de control de acceso y registro
clásico basado en IP.
-pwdump3: Permite recuperar las hashes de passwords de
Windows localmente o a través de la red aunque syskey no esté
habilitado.
-LibNet: Una API (toolkit) de alto nivel permitiendo al
programador de aplicaciones construir e inyectar paquetes de
red.
-IpTraf: Una implementación de traceroute que utiliza
paquetes de TCP.Software para el monitoreo de redes de IP.
-Fping: Un programa para el escaneo con ping en paralelo.
-Bastille: Un script de fortalecimiento de seguridad Para
Linux, Max Os X, y HP-UX.
-Winfingerprint: Un escáner de enumeración de Hosts/Redes
para Win32.

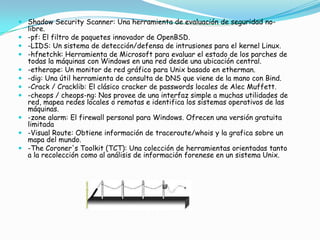

51. Shadow Security Scanner: Una herramienta de evaluación de seguridad no-
libre.
-pf: El filtro de paquetes innovador de OpenBSD.
-LIDS: Un sistema de detección/defensa de intrusiones para el kernel Linux.
-hfnetchk: Herramienta de Microsoft para evaluar el estado de los parches de
todas la máquinas con Windows en una red desde una ubicación central.
-etherape: Un monitor de red gráfico para Unix basado en etherman.
-dig: Una útil herramienta de consulta de DNS que viene de la mano con Bind.
-Crack / Cracklib: El clásico cracker de passwords locales de Alec Muffett.
-cheops / cheops-ng: Nos provee de una interfaz simple a muchas utilidades de
red, mapea redes locales o remotas e identifica los sistemas operativos de las
máquinas.
-zone alarm: El firewall personal para Windows. Ofrecen una versión gratuita
limitada
-Visual Route: Obtiene información de traceroute/whois y la grafica sobre un
mapa del mundo.
-The Coroner's Toolkit (TCT): Una colección de herramientas orientadas tanto
a la recolección como al análisis de información forenese en un sistema Unix.
52. tcpreplay: una herramienta para reproducir
{replay} archivos guardados con tcpdump o con
snoop a velocidades arbitrarias.
-putty: Un excelente cliente de SSH para Windows.
-pstools: Un set de herramientas de línea de
comandos gratuito para administrar sistemas
Windows (procesar listados, ejecución de
comandos, etc).
-arpwatch: Se mantiente al tanto de las
equivalencias entre direcciones ethernet e IP y
puede detectar ciertos trabajos sucios.
