1. ING-DATA COMP. (Modulo-III)1
ING-DATA-COMP
CURSO DE REDES LOCALES ( LAN )

2. ING-DATA COMP. (Modulo-III)2

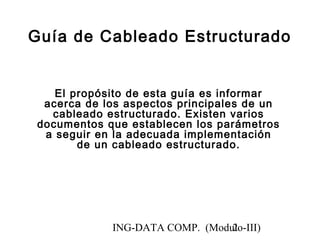

Guía de Cableado Estructurado
El propósito de esta guía es informar
acerca de los aspectos principales de un
cableado estructurado. Existen varios
documentos que establecen los parámetros
a seguir en la adecuada implementación
de un cableado estructurado.

3. ING-DATA COMP. (Modulo-III)3

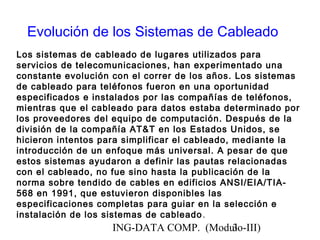

Evolución de los Sistemas de Cableado
Los sistemas de cableado de lugares utilizados para
servicios de telecomunicaciones, han experimentado una
constante evolución con el correr de los años. Los sistemas
de cableado para teléfonos fueron en una oportunidad
especificados e instalados por las compañías de teléfonos,
mientras que el cableado para datos estaba determinado por
los proveedores del equipo de computación. Después de la
división de la compañía AT&T en los Estados Unidos, se
hicieron intentos para simplificar el cableado, mediante la
introducción de un enfoque más universal. A pesar de que
estos sistemas ayudaron a definir las pautas relacionadas
con el cableado, no fue sino hasta la publicación de la
norma sobre tendido de cables en edificios ANSI/EIA/TIA-
568 en 1991, que estuvieron disponibles las
especificaciones completas para guiar en la selección e
instalación de los sistemas de cableado.

4. ING-DATA COMP. (Modulo-III)4

5. ING-DATA COMP. (Modulo-III)5

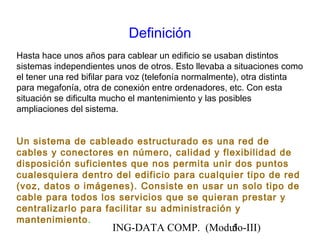

Definición
Hasta hace unos años para cablear un edificio se usaban distintos
sistemas independientes unos de otros. Esto llevaba a situaciones como
el tener una red bifilar para voz (telefonía normalmente), otra distinta
para megafonía, otra de conexión entre ordenadores, etc. Con esta
situación se dificulta mucho el mantenimiento y las posibles
ampliaciones del sistema.
Un sistema de cableado estructurado es una red de
cables y conectores en número, calidad y flexibilidad de
disposición suficientes que nos permita unir dos puntos
cualesquiera dentro del edificio para cualquier tipo de red
(voz, datos o imágenes). Consiste en usar un solo tipo de
cable para todos los servicios que se quieran prestar y
centralizarlo para facilitar su administración y
mantenimiento.

6. ING-DATA COMP. (Modulo-III)6
Todos los servicios en el edificio para las transmisiones
de voz y datos se hacen conducir a través de un sistema
de cableado en común

7. ING-DATA COMP. (Modulo-III)7
Nomenclatura del cableado estructurado
Distribuidor de piso (Floor Distributor)
Rosetas ( Telecommunication Outlet)
Area de trabajo (Work Area )
Punto de Transición (Transition Point)
Armario de Telecomunicaciones
(Telecommunication Closet)
Sala de Equipos (Equipment Room)
Interfase de red (Network Interface)

8. ING-DATA COMP. (Modulo-III)8
DISPOSITIVOS DE RED
• TARJETAS DE RED Y MODEMS
• KEYSTONE
• ROSETAS
• CONECTORES
• CABLES
• RACK
• PATCH PANEL
• HERRMIENTAS ESPECIALES

9. ING-DATA COMP. (Modulo-III)9
Keystone
Se trata de un dispositivo modular de conexion monolinea,
hembra, apto para conectar plug RJ45, que permite su
inserción en rosetas y frentes de patch panels especiales
mediante un sistema de encastre.
Permite la colocación de la cantidad exacta de conexiones
necesarias.

10. ING-DATA COMP. (Modulo-III)10
Roseta P/Keystone
Se trata de una pieza plástica de soporte que se amura a la pared y
permite encastrar hasta 2 keystone, formando una roseta de hasta 2
bocas. No incluye el keystone que se compra por separado.

11. ING-DATA COMP. (Modulo-III)11
Frente para keystone o faceplate
Se trata de una pieza plástica plana de soporte que es tapa
de
una caja estandard de electricidad embutida de 5x10 cm y
permite encastrar hasta 2 keystone, formando un conjunto
de
conexión de hasta 2 bocas. No incluye los keystone que se
compran por separado. La boca que quede libre en caso
que se
desee colocar un solo keystone se obtura con un inserto
ciego
que también se provee por separado.

12. ING-DATA COMP. (Modulo-III)12
Rosetas
integradas
Usualmente de 2 bocas, aunque existe también la versión reducida de 1
boca. Posee un circuito impreso que soporta conectores RJ45. Se proveen
usualmente con almohadilla autoadhesiva para fijar a la pared y/o
perforación para tornillo.

13. ING-DATA COMP. (Modulo-III)13
Patch cord
Están construidos con cable UTP de 4 pares flexible
terminado en un plug 8P8C en cada punta de modo de
permitir la conexión de los 4 pares en un conector RJ45. A
menudo se proveen de distintos colores y con un dispositivo
plástico que impide que se curven en la zona donde el cable
se aplana al acometer al plug.

14. ING-DATA COMP. (Modulo-III)14
Patch
Panel
Están formados por un soporte, usualmente metálico y de
medidas compatibles con rack de 19", que sostiene placas
de circuito impreso sobre la que se montan los conectores
RJ45.
Mini Patch Panel 12 puertos
Patch Panel 24 puertos

15. ING-DATA COMP. (Modulo-III)15
Plug 8P8C (RJ
45)
Plug de 8 contactos, similar al plug americano RJ11
utilizado en telefonía, pero de mas capacidad. . Posee
contactos bañados en oro.

16. ING-DATA COMP. (Modulo-III)16
Conectores de fibra optica
Adicionalmente se pueden integrar también servicios de
fibra óptica para proporcionar soporte a varios edificios
cuando se requiera una espina dorsal de alta velocidad

17. ING-DATA COMP. (Modulo-III)17
Cableado Horizontal
El cableado horizontal incorpora el sistema de
cableado que se extiende desde la salida de área de
trabajo de telecomunicaciones (Work Area Outlet,
WAO) hasta el cuarto de telecomunicaciones.
Los Elementos Principales de un
Cableado Estructurado
Este cableado es el que perdurará en una estructura.
Debido a la dificultad para remplazarlo, es primordial
que se consideren todos los servicios de
telecomunicaciones al diseñar el Subsistema.

18. ING-DATA COMP. (Modulo-III)18

19. ING-DATA COMP. (Modulo-III)19
El cableado horizontal consiste de dos elementos básicos:
•Cable Horizontal y Hardware de Conexión. (también
llamado "cableado horizontal") Proporcionan los medios
para transportar señales de telecomunicaciones entre el
área de trabajo y el cuarto de telecomunicaciones. Estos
componentes son los "contenidos" de las rutas y espacios
horizontales.
•Rutas y Espacios Horizontales. (también llamado
"sistemas de distribución horizontal") Las rutas y espacios
horizontales son utilizados para distribuir y soportar cable
horizontal y conectar hardware entre la salida del área de
trabajo y el cuarto de telecomunicaciones.
El término horizontal es utilizado debido a que
típicamente el sistema de cableado se instala
horizontalmente a través del piso o del techo del edificio.

20. ING-DATA COMP. (Modulo-III)20
El área de trabajo
Se define como la zona donde están los distintos
puestos de trabajo de la red.
Comprende todo lo que se conecta a partir de la
roseta de conexión hasta los propios dispositivos a
conectar (ordenadores e impresoras
fundamentalmente). Éstos irán siempre conectados en
el exterior de la roseta. Si el cable se utiliza para
compartir voz, datos u otros servicios, cada uno de
ellos deberá de tener un conector diferente en la
propia roseta de conexión.

21. ING-DATA COMP. (Modulo-III)21

22. ING-DATA COMP. (Modulo-III)22

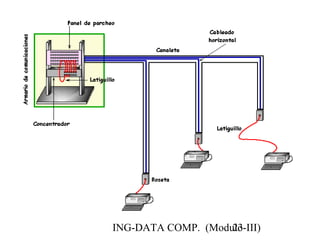

Desde la roseta de cada uno de las áreas de trabajo irá un
cable a un lugar común de centralización llamado panel de
parcheo.
El panel de parcheo es donde se centraliza todo el
cableado del edificio.
Es el lugar al que llegan los cables procedentes de cada
una de las dependencias donde se ha instalado un punto
de la red. Cada roseta colocada en el edificio tendrá al otro
extremo de su cable una conexión al panel de parcheo. De
esta forma se le podrá dar o quitar servicio a una
determinada dependencia simplemente con proporcionarle
o no señal en este panel

23. ING-DATA COMP. (Modulo-III)23

24. ING-DATA COMP. (Modulo-III)24
Cada cable horizontal no podrá superar los 90 metros.
Además los cables para el parcheo en el armario de
comunicaciones no podrán tener más de 6 metros y no podrá
superar los 3 metros el cable de conexión del puesto de
trabajo a la roseta.

25. ING-DATA COMP. (Modulo-III)25

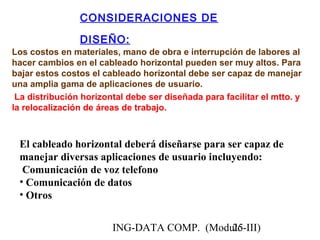

CONSIDERACIONES DE
DISEÑO:
Los costos en materiales, mano de obra e interrupción de labores al
hacer cambios en el cableado horizontal pueden ser muy altos. Para
bajar estos costos el cableado horizontal debe ser capaz de manejar
una amplia gama de aplicaciones de usuario.
La distribución horizontal debe ser diseñada para facilitar el mtto. y
la relocalización de áreas de trabajo.
El cableado horizontal deberá diseñarse para ser capaz de
manejar diversas aplicaciones de usuario incluyendo:
Comunicación de voz telefono
• Comunicación de datos
• Otros

26. ING-DATA COMP. (Modulo-III)26
DISTANCIA DEL CABLE:
La distancia horizontal máxima es de 90 metros
independiente del cable utilizado. Esta es la distancia
desde el área de trabajo hasta el cuarto de
telecomunicaciones.
Al establecer la distancia máxima se hace la previsión de
10 metros adicionales para la distancia combinada de
cables de empate (3 metros) y cables utilizados para
conectar equipo en el área de trabajo de el cuarto de
telecomunicaciones. Los cables para el parcheo en el
armario de comunicaciones no podrán tener más de 6
metros.

27. ING-DATA COMP. (Modulo-III)27
Un Sistema de Cableado Estructurado Típico
1. Ensambles para Conexiones Provisionales de
Cables
2. Salidas de información
3. Cable Horizontal
4. Productos para Interconexión
5. Cable Principal

28. ING-DATA COMP. (Modulo-III)28

29. ING-DATA COMP. (Modulo-III)29
Cableado del Backbone
El propósito del cableado del backbone (o vertical) es
proporcionar interconexiones entre cuartos de entrada
de servicios de edificio, cuartos de equipo y cuartos de
telecomunicaciones. El cableado del backbone incluye
la conexión vertical entre pisos en edificios de varios
pisos. El cableado del backbone incluye medios de
transmisión (cable), puntos principales e intermedios
de conexión.

30. ING-DATA COMP. (Modulo-III)30
En el cableado vertical es usual utilizar fibra óptica o cable
UTP, aunque el algunos casos se puede usar cable coaxial.
La topología que se usa es en estrella existiendo un panel
de distribución central al que se conectan los paneles de
distribución horizontal.
En el cableado vertical están incluidos los cables del
"backbone", los mecanismos en los paneles principales, los
latiguillos usados para el parcheo, los mecanismos que
terminan el cableado vertical en los armarios de distribución
horizontal.

31. ING-DATA COMP. (Modulo-III)31
Consideraciones al instalar el
backbone
Cable Distanci
a
Aplicación
Cable UTP 100 Ohmios 800 mts Voz
Cable UTP 100 Ohmios 90 mts Datos
Cable STP 100 Ohmios 90 mts Datos
Cable Monomodo de Fibra
Optica de 62.5/125 um
3000
mts
Datos
Cable Multimodo de Fibra
Optica de 8.3/125 um
2000
mts
Datos
Nota: Las distancias del Backbone, son dependientes de
la aplicación. Las distancias máximas especificadas
arriba son basadas en transmisión de voz para UTP y en
transmisión de datos para STP y fibra óptica

32. ING-DATA COMP. (Modulo-III)32
En la siguiente figura se puede apreciar un esquema del
cableado de un edificio en base a la norma EIA/TIA 568:

33. ING-DATA COMP. (Modulo-III)33
CABLEADO HORIZONTAL PISO FALSO

34. ING-DATA COMP. (Modulo-III)34

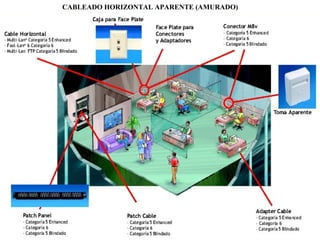

CABLEADO HORIZONTAL APARENTE (AMURADO)

35. ING-DATA COMP. (Modulo-III)35
CABLEADO HORIZONTAL EMPOTRADO

36. ING-DATA COMP. (Modulo-III)36
CABLEADO HORIZONTAL POR CIELO FALSO O RASO

37. ING-DATA COMP. (Modulo-III)37
CABLEADO HORIZONTAL PISO FALSO

38. ING-DATA COMP. (Modulo-III)38
Cuarto de Telecomunicaciones
Un cuarto de telecomunic. es el área en un edificio utilizada para
el uso exclusivo de equipo asociado con el sistema de cableado de
telecomunicaciones.
El espacio del cuarto de comunicaciones no debe ser compartido
con instalaciones eléctricas que no sean de telecomunicaciones.
El diseño de cuartos de telecomunicaciones debe considerar,
además de voz y datos, la incorporación de otros sistemas de
información del edificio tales como televisión por cable, alarmas,
seguridad, audio y otros sistemas de telecomunicaciones.
Todo edificio debe contar con al menos un cuarto de
telecomunicaciones o cuarto de equipo.
LOCALIZACION:
Con el propósito de mantener la distancia horizontal de cable
promedio en 46 metros o menos (con un máximo de 90 metros),
se recomienda localizar el cuarto de telecomunicaciones lo más
cerca posible del centro del área a servir.

39. ING-DATA COMP. (Modulo-III)39

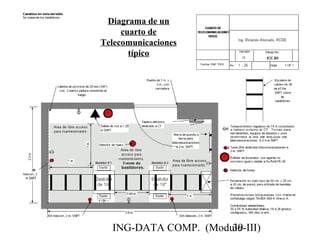

Diagrama de un
cuarto de
Telecomunicaciones
típico

40. ING-DATA COMP. (Modulo-III)40
RACK DE COMUNICACIONES

41. ING-DATA COMP. (Modulo-III)41

42. ING-DATA COMP. (Modulo-III)42
Ejemplo de Racks
combinando Cableado
Estructurado y
Servidores

43. ING-DATA COMP. (Modulo-III)43

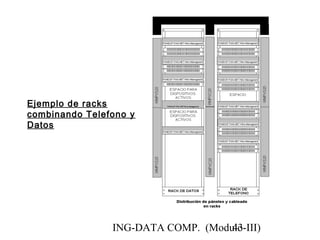

Ejemplo de racks
combinando Telefono y
Datos

44. ING-DATA COMP. (Modulo-III)44
Campo
Se refiere a la conexión de un Backbone entre edificios
cercanos, no está definido en las normas ni tampoco está
presente en todos los proyectos. En él se separa
físicamente la planta interna de la planta externa.
El cableado a utilizar debe ser resistente a las condiciones
de planta externa, por lo que hay que considerar el entorno
en el cual va a ser implementado.

45. ING-DATA COMP. (Modulo-III)45
Tipos de cable
Los diferentes tipos de cablea ofrecen distintas
características de funcionamiento. La variedad de velocidad
de transmisión de los datos que un sistema de cableado
puede soportar, se conoce como el ancho de banda
utilizable. La capacidad del ancho de banda está dictada
por las características de comportamiento eléctrico que los
componentes del sistema de cableado tengan. Ésto viene a
ser especialmente importante cuando se están planeando
futuras aplicaciones que impondrán mayores demandas
sobre el sistema de cableado.
El funcionamiento del sistema de cableado deberá ser
considerado no sólo cuando se está apoyando las
necesidades actuales sino también cuando se anticipan las
necesidades del mañana. Hacer ésto permitirá la migración
a aplicaciones de redes más rápidas sin necesidad de
incurrir en costosas actualizaciones del sistema de
cableado.
Existen diferentes tipos de cable, cada uno posee
características de producto y de funcionamiento

46. ING-DATA COMP. (Modulo-III)46
TIPOS DE CABLE:
Los tres tipos de cable reconocidos por ANSI/TIA/EIA-568-A
para distribución horizontal son:
1. Par trenzado, cuatro pares, sin blindaje (UTP) de 100
ohmios, 22/24 AWG
2. Par trenzado, dos pares, con blindaje (STP) de 150
ohmios, 22 AWG
3. Fibra óptica, dos fibras, multimodo 62.5/125 mm
El cable a utilizar por excelencia es el par trenzado sin
blindaje UTP de cuatro pares categoría 5.
El cable coaxial de 50 ohmios se acepta pero no se
recomienda en instalaciones nuevas.

47. ING-DATA COMP. (Modulo-III)47
PAR TRENZADO
Es el tipo de cable más común y se originó como solución para
conectar teléfonos, terminales y ordenadores sobre el mismo cableado.
Con anterioridad, en Europa, los sistemas de telefonía empleaban
cables de pares no trenzados.
Cada cable de este tipo está compuesto por un serie de pares de
cables trenzados. Los pares se trenzan para reducir la
interferencia entre pares adyacentes. Normalmente una serie de
pares se agrupan en una única funda de color codificado para reducir
el número de cables físicos que se introducen en un conducto.
El número de pares por cable son 4, 25, 50, 100, 200 y 300. Cuando el
número de pares es superior a 4 se habla de cables multipar

48. ING-DATA COMP. (Modulo-III)48
NO APANTALLADO (UTP): Es el cable de par
trenzado normal y se le referencia por sus siglas en inglés
UTP (Unshield Twiested Pair / Par Trenzado no
Apantallado). Las mayores ventajas de este tipo de cable
son su bajo costo y su facilidad de manejo. Sus mayores
desventajas son su mayor tasa de error respecto a otros
tipos de cable, así como sus limitaciones para trabajar a
distancias elevadas sin regeneración.
**Para las distintas tecnologías de red local, el cable de
pares de cobre no apantallado se ha convertido en el
sistema de cableado más ampliamente utilizado.
El estándar EIA-568 diferencia varias categorías distintas
para este tipo de cables:
•Categoría 3: Admiten frecuencias de hasta 16 Mhz y
velocidades hasta 4 Mbps.
•Categoría 4: Admiten frecuencias de hasta 20 Mhz
para largas distancias y velocidades hasta 10 Mbps.

49. ING-DATA COMP. (Modulo-III)49
•Categoria 5: Admiten velocidades hasta 100 Mbps.
•Categoría 5e: Este cable esta entrando con fuerza en nuestro medio y
permite la transmision de datos hasta 350 MBPS.
•Categoria 6: Llamado tambien el cable Gigabite ya que permite la
transmision de datos a velocidad de un Gigabite, por las interferencias que
surgen por la alta velocidad es te cable es por naturaleza STP y utiliza los
8 hilos que componen el cable. (hasta la cat 5e se utiliza 4 hilos, 2 para TX
y 2 para RX)
Los cables de categoría 1 y 2 se utilizan para voz y
transmisión de datos de baja capacidad (hasta 4Mbps). Este
tipo de cable es el idóneo para las comunicaciones
telefónicas, pero las velocidades requeridas hoy en día por
las redes necesitan mejor calidad.

50. ING-DATA COMP. (Modulo-III)50
Las características generales del cable UTP son:
• Tamaño: El menor diámetro de los cables de par
trenzado no apantallado permite aprovechar más
eficientemente las canalizaciones y los armarios de
distribución. El diámetro típico de estos cables es de
0'52 mm.
• Peso: El poco peso de este tipo de cable con respecto a
los otros tipos de cable facilita el tendido.
• Flexibilidad: La facilidad para curvar y doblar este
tipo de cables permite un tendido más rápido así como
el conexionado de las rosetas y las regletas.

51. ING-DATA COMP. (Modulo-III)51
Instalación: Debido a la amplia difusión de este tipo de
cables, existen una gran variedad de suministradores,
instaladores y herramientas que abaratan la instalación y
puesta en marcha.
Integración: Los servicios soportados por este tipo de
cable incluyen:
•Red de Area Local ISO 8802.3 (Ethernet) y ISO 8802.5
(Token Ring)
•Telefonía analógica
•Telefonía digital
•Líneas de control y alarmasAPANTALLADO (STP): Cada par se cubre con una malla
metálica, de la misma forma que los cables coaxiales, y el
conjunto de pares se recubre con una lámina apantallante.
Se referencia frecuentemente con sus siglas en inglés STP
(Shield Twiested Pair / Par Trenzado Apantallado).
El empleo de una malla apantallante reduce la tasa de error,
pero incrementa el coste al requerirse un proceso de
fabricación más costoso.

52. ING-DATA COMP. (Modulo-III)52
COAXIAL
Este tipo de cable esta compuesto de un hilo conductor
central de cobre rodeado por una malla de hilos de cobre. El
espacio entre el hilo y la malla lo ocupa un conducto de
plástico que separa los dos conductores y mantiene las
propiedades eléctricas. Todo el cable está cubierto por un
aislamiento de protección para reducir las emisiones
eléctricas. El ejemplo más común de este tipo de cables es
el coaxial de televisión.
Originalmente fue el cable más utilizado en las redes
locales debido a su alta capacidad y resistencia a las
interferencias, pero en la actualidad su uso está en declive.
Su mayor defecto es su grosor, el cual limita su utilización
en pequeños conductos eléctricos y en ángulos muy
agudos.

53. ING-DATA COMP. (Modulo-III)53
MODELOS DE CABLE COAXIAL
•Hay dos tipos el de 50 Ohms.(Thin coaxial) Utilizado en
señales digitales y el de 75 Ohms (Thick coaxial) Utilizado
en señales analogicas.
• Su precio es economico
•Velocidades hasta 10 MBPS.
•Distancia 200 metros en Thin Coaxial (conector utilizado
BNC)
•Distancia 800 metros en Thick Coaxial
•Topologia bus serial

54. ING-DATA COMP. (Modulo-III)54

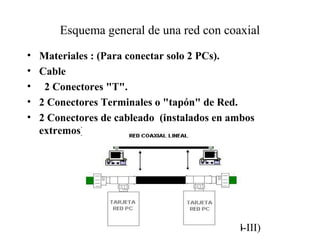

Esquema general de una red con coaxial
• Materiales : (Para conectar solo 2 PCs).
• Cable
• 2 Conectores "T".
• 2 Conectores Terminales o "tapón" de Red.
• 2 Conectores de cableado (instalados en ambos
extremos).

55. ING-DATA COMP. (Modulo-III)55
Herramientas
Es la misma que se utiliza con block de tipo 110 de la
ATT. Posee un resorte que se puede graduar para dar
distintas presiones de trabajo y sus puntas pueden ser
cambiadas para permitir la conexión de otros blocks,
Herramienta para inserción por impacto

56. ING-DATA COMP. (Modulo-III)56
Pinza de Crimpear RJ45
Es muy similar a la crimpeadora de los plugs americanos
RJ11 pero permite plugs de mayor tamaño (8 posiciones).
Al igual que ella permite: cortar el cable, pelarlo y apretar
el conector para fijar los hilos flexibles del cable a los
contactos.

57. ING-DATA COMP. (Modulo-III)57
Cortador y pelador de cables
Permite agilizar notablemente la tarea de pelado de vainas
de los cables UTP, tanto sólidos como flexibles, así como
el emparejado de los pares internos del mismo. No
produce marcado de los cables, como es habitual cuando
se utiliza el alicate o pinza de corte normal.

58. ING-DATA COMP. (Modulo-III)58

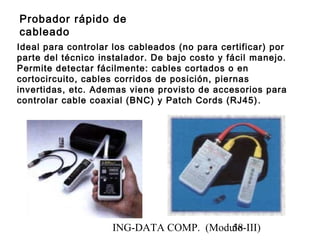

Probador rápido de
cableado
Ideal para controlar los cableados (no para certificar) por
parte del técnico instalador. De bajo costo y fácil manejo.
Permite detectar fácilmente: cables cortados o en
cortocircuito, cables corridos de posición, piernas
invertidas, etc. Ademas viene provisto de accesorios para
controlar cable coaxial (BNC) y Patch Cords (RJ45).

59. ING-DATA COMP. (Modulo-III)59

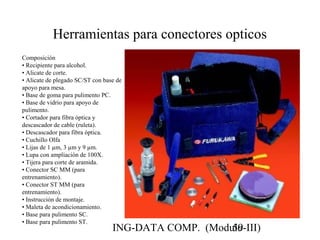

Herramientas para conectores opticos
Composición
• Recipiente para alcohol.
• Alicate de corte.
• Alicate de plegado SC/ST con base de
apoyo para mesa.
• Base de goma para pulimento PC.
• Base de vidrio para apoyo de
pulimento.
• Cortador para fibra óptica y
descascador de cable (ruleta).
• Descascador para fibra óptica.
• Cuchillo Olfa
• Lijas de 1 µm, 3 µm y 9 µm.
• Lupa con ampliación de 100X.
• Tijera para corte de aramida.
• Conector SC MM (para
entrenamiento).
• Conector ST MM (para
entrenamiento).
• Instrucción de montaje.
• Maleta de acondicionamiento.
• Base para pulimento SC.
• Base para pulimento ST.

60. ING-DATA COMP. (Modulo-III)60
RECOMENDACIONES EN CUANTO A
CANALIZACIONES Y DUCTOS
• Los cables UTP no deben circular junto a cables de energía
dentro de la misma cañería por más corto que sea el trayecto.
• Debe evitarse el cruce de cables UTP con cables de
energía. De ser necesario, estos deben realizarse a 90°.
• Los cables UTP pueden circular por bandeja compartida con
cables de energía respetando el paralelismo a una distancia
de 1 pie en casos extremos un mínimo de 10 cm. En el caso
de existir una división metálica puesta a tierra, esta distancia
se reduce a 7 cm.
• En el caso de pisoductos o caños metálicos, la circulación
puede ser en conductos contiguos.

61. ING-DATA COMP. (Modulo-III)61
• Si es inevitable cruzar un gabinete de distribución con
energía , no debe circularse paralelamente a más de un
lateral.
• De usarse cañerías plásticas, lubricar los cables (talco
industrial, vaselina, etc) para reducir la fricción entre los
cables y las paredes de los caños ya que esta genera un
incremento de la temperatura que aumenta la adherencia.
• El radio de las curvas no debe ser inferior a 2”.
• Las canalizaciones no deben superar los 20 metros o tener
más de 2 cambios de dirección sin cajas de paso .
• En tendidos verticales se deben fijar los cables a
intervalos regulares para evitar el efecto del peso en el
acceso superior.
• Al utilizar fijaciones (grampas, precintos o zunchos) no
excederse en la presión aplicada (no arrugar la cubierta),
pues puede afectar a los conductores internos.

62. ING-DATA COMP. (Modulo-III)62
MANEJO DEL CABLE:
El destrenzado de pares individuales en los
conectores y páneles de empate debe ser menor a
1.25 cm. para cables UTP categoría 5.
El radio de doblado del cable no debe ser menor a
cuatro veces el diámetro del cable. Para par
trenzado de cuatro pares categoría 5 el radio
mínimo de curvatura es de 2.5 cm.

63. ING-DATA COMP. (Modulo-III)63
En los cableados estructurados de par trenzado UTP los
conductores están codificados por colores de acuerdo con
una convención conocida como "Codificación de color por
bandas" (Band Stripe Color Coding). Este sistema usa los
colores pareados para identificar cada par de conductores,
un conductor es el color primario con una banda de color del
secundario y el otro conductor del mismo par es el color
secundario con una banda del primario.
Para un cable UTP de 4 pares, el color primario es siempre
blanco y los colores secundarios son azul, naranja, verde y
marrón.
PAR 1 BLANCO AZUL / AZUL
PAR 2 BLANCO NARANJA / NARANJA
PAR 3 BLANCO VERDE / VERDE
PAR 4 BLANCO MARRÓN / MARRÓN
La secuencia es definida como el orden en el cual los pares
que entran son conectados en los pines del conector
modular.

64. ING-DATA COMP. (Modulo-III)64
Cada par es designado como un conductor de "punta" (tip) y
un conductor de "llamada" (ring). El par número 1 es por lo
tanto el designado como T1 y R1.
La secuencia define que pines del encapsulado modular son
definidos como T1, R1, T2, R2, etc

65. ING-DATA COMP. (Modulo-III)65
ARMADO DE PATCH-CORD
No se recomienda el armado de los patch-cord, pues es
difícil lograr que los valores den la certificación en forma
confiable y repetitiva. En caso de que se desee armarlo,
se provee a continuación el detalle de los pines que
corresponden a cada par. Tenga en cuenta que los pares
se deben mantener trenzados hasta lo mas cerca posible
del contacto.

66. ING-DATA COMP. (Modulo-III)66
RECOMENDACIONES EN CUANTO AL
TESTEO
• A medida que se avanza en el conectorizado es
conveniente ejecutar un testeo de red, con un probador
rápido (tal como el CAT5CUT de Starligh), verificar
continuidad, cortocircuito, apareo y la correcta
identificación de los cables.
• Una vez finalizado el conectorizado y la identificación del
cableado, se debe ejecutar la prueba de la performance
esto es lo comúnmente llamado “verificación” o
“certificación”.
• Estas mediciones se ejecutan con instrumentos
específicos para este fin de diversas marcas y
procedencias.
• Debido a lo preciso y costoso del instrumental es
conveniente que esta tarea la ejecute siempre la misma

67. ING-DATA COMP. (Modulo-III)67
- Cuando se certifica una instalación en base a la
especificación de "Categoría 5" se lo hace de
Punta a Punta y se lo garantiza por escrito.
- Los parámetros eléctricos que se miden son:
* Atenuación en función de la frecuencia (db)
* Impedancia característica del cable (Ohms)
* Acoplamiento del punto mas cercano (NEXT- db)
* Relación entre Atenuación y Crostalk (ACR- db)
* Capacitancia (pf/m)
* Resistencia en DC (Ohms/m)
* Velocidad de propagación nominal (% en relación C)

68. ING-DATA COMP. (Modulo-III)68
Penta Scanner (Certificacion)

69. ING-DATA COMP. (Modulo-III)69
RECOMENDACIONES EN CUANTO A LA
DOCUMENTACIÓN
La administración del sistema de cableado incluye la
documentación de los cables, terminaciones de los mismos,
cruzadas, paneles de “parcheo”, armarios de
telecomunicaciones y otros espacios ocupados por los
sistemas de telecomunicaciones.
La documentación es un componente de la máxima
importancia para la operación y el mantenimiento de los
sistemas de telecomunicaciones.
Resulta importante poder disponer , en todo momento, de la
documentación actualizada, y fácilmente actualizable, dada la
gran variabilidad de las instalaciones debido a mudanzas,
incorporación de nuevos servicios, expansión de los
existentes,etc.

70. ING-DATA COMP. (Modulo-III)70
En particular, es muy importante proveerlos de planos de
todos los pisos, en los que se datallen:
- Ubicación de los gabinetes de telecomunicaciones
- Ubicación de ductos a utilizar para cableado vertical
- Disposición de tallada de los puestos eléctricos en caso
de ser requeridos
- Ubicación de pisoductos si existen y pueden ser
utilizados

71. ING-DATA COMP. (Modulo-III)71
ESTANDARES RELACIONADOS:
•Estándar ANSI/TIA/EIA-568-A de Alambrado de
Telecomunicaciones para Edificios Comerciales
•Estándar ANSI/TIA/EIA-569 de Rutas y Espacios de
Telecomunicaciones para Edificios Comerciales
•Estándar ANSI/TIA/EIA-606 de Administración para la
Infraestructura de Telecomunicaciones de Edificios
Comerciales
•Estándar ANSI/TIA/EIA-607 de Requerimientos de
Puesta a Tierra y Puenteado de Telecomunicaciones de
Edificios Comerciales
•Manual de Métodos de Distribución de
Telecomunicaciones de Building Industry Consulting
Service International
•ISO/IEC 11801 Generic Cabling for Customer Premises
•National Electrical Code 1996 (NEC)
•Código Eléctrico Nacional 1992 (CODEC)

72. ING-DATA COMP. (Modulo-III)72
Documentación Adicional
Estandares
Toda empresa se rige por estándares!
Los estándares que definen un cableado estructurado
Una entidad que compila y harmoniza diversos estándares
de telecomunicaciones es la Building Industry Consulting
Service International (BiCSi). El Telecommunications
Distribution Methods Manual (TDMM) de BiCSi establece
guías pormenorizadas que deben ser tomadas en cuenta
para el diseño adecuado de un sistema de cableado
estructurado. El Cabling Installation Manual establece las
guías técnicas, de acuerdo a estándares, para la
instalación física de un sistema de cableado estructurado.

73. ING-DATA COMP. (Modulo-III)73
El Instituto Americano Nacional de Estándares, la
Asociación de Industrias de Telecomunicaciones y la
Asociación de Industrias Electrónicas (ANSI/TIA/EIA)
publican conjuntamente estándares para la manufactura,
instalación y rendimiento de equipo y sistemas de
telecomunicaciones y electrónico. Cinco de éstos estándares
de ANSI/TIA/EIA definen cableado de telecomunicaciones en
edificios. Cada estándar cubre un parte específica del
cableado del edificio. Los estándares establecen el cable,
hardware, equipo, diseño y prácticas de instalación
requeridas. Cada estándar ANSI/TIA/EIA menciona
estándares relacionados y otros materiales de referencia.
La mayoría de los estándares incluyen secciones que
definen términos importantes, acrónimos y símbolos.
Los estándares principales de ANSI/TIA/EIA que gobiernan el
cableado de telecomunicaciones en edificios son:

74. ING-DATA COMP. (Modulo-III)74
GLOSARIO
A. 8P8C: Conector de 8 posiciones, 8 conductores. Conector más comúnmente conocido como RJ-45.
B. ANSI/TIA/EIA-568-A: Ver estándar ANSI/TIA/EIA-568-A.
C. ANSI/TIA/EIA-569-A: Ver estándar ANSI/TIA/EIA-569-A.
D. Bandeja de cables (cable tray): Las bandejas de cable (también conocidas como escalera) son
estructuras rígidas prefabricadas, diseñadas para el transporte abierto de cables. Se pueden instalar
vertical u horizontalmente, normalmente están hechas de aluminio, fibra de vidrio o acero y se atan al
techo del edificio o pared. Las bandejas de cable se definen y regulan en la sección 4.5 de
ANSI/TIA/EIA-569-A y en las publicaciones de estándares de NEMA VE 1 y VE 2.
E. Bastidor (rack): Estructura metálica autosoportada, utilizada para montar equipo electrónico y
paneles de parcheo. Estructura de soporte de paneles horizontal o vertical abierta afianzada a la pared
o el piso. Usualmente de aluminio (o acero) y de 48 cms. (19") de ancho por 2.10 mts. (7') de alto.
Inglés: rack.
F. Bloque de conexión (connecting block, terminal block, punch-down block): Una pieza plástica que
contiene terminales metálicas para establecer una conexión entre un grupo de alambres y otro. Existen
varios tipos de bloques de conexión, por ejemplo: 66, 110 y Krone. Estos bloques cuentan con
conexiones de desplazamiento de aislamiento (IDC). En el caso de los bloques 110, estos deben ser
montados sobre bases diseñadas específicamente para estos bloques.

75. ING-DATA COMP. (Modulo-III)75
.
G. Cable de empate (jumper): Cable de un par de alambres, sin conectores, utilizado para efectuar
conexiones cruzadas en telefonía.
H. Cableado horizontal: Elemento básico del cableado estructurado. El cableado horizontal
incorpora el sistema de cableado que se extiende desde el área de trabajo de telecomunicaciones
hasta el cuarto de telecomunicaciones. El cableado horizontal consiste de dos elementos básicos:
1. Cableado horizontal y hardware de conexión: Proporcionan los medios para transportar señales
de telecomunicaciones entre el área de trabajo y el cuarto de telecomunicaciones. Estos
componentes son los "contenidos" de las rutas y espacios horizontales.
2. Rutas y espacios horizontales: Las rutas y espacios horizontales son utilizados para distribuir y
soportar cable horizontal y conectar hardware entre la salida del área de trabajo y el cuarto de
telecomunicaciones. Estas rutas y espacios son los "contenedores" del cableado horizontal.
3. El cableado horizontal incluye:
1. Las salidas (cajas/placas/conectores) de telecomunicaciones en el área de trabajo.
2. Cables y conectores de transición instalados entre las salidas del área de trabajo y el cuarto de
telecomunicaciones.
3. Paneles de parcheo (patch panels) y cordones de parcheo (patch cables) utilizados para
configurar las conexiones de cableado horizontal en el cuarto de telecomunicaciones.
4. Los empates (múltiples apariciones del mismo par de cables en diversos puntos de distribución)
no son permitidos en cableados de distribución horizontal. Excepción: Instalaciones hechas de
acuerdo al boletín técnico TSB-75.

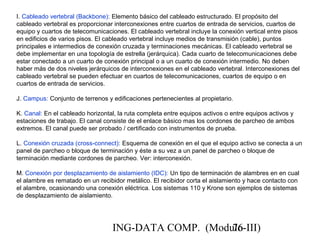

76. ING-DATA COMP. (Modulo-III)76
I. Cableado vertebral (Backbone): Elemento básico del cableado estructurado. El propósito del
cableado vertebral es proporcionar interconexiones entre cuartos de entrada de servicios, cuartos de
equipo y cuartos de telecomunicaciones. El cableado vertebral incluye la conexión vertical entre pisos
en edificios de varios pisos. El cableado vertebral incluye medios de transmisión (cable), puntos
principales e intermedios de conexión cruzada y terminaciones mecánicas. El cableado vertebral se
debe implementar en una topología de estrella (jerárquica). Cada cuarto de telecomunicaciones debe
estar conectado a un cuarto de conexión principal o a un cuarto de conexión intermedio. No deben
haber más de dos niveles jerárquicos de interconexiones en el cableado vertebral. Interconexiones del
cableado vertebral se pueden efectuar en cuartos de telecomunicaciones, cuartos de equipo o en
cuartos de entrada de servicios.
J. Campus: Conjunto de terrenos y edificaciones pertenecientes al propietario.
K. Canal: En el cableado horizontal, la ruta completa entre equipos activos o entre equipos activos y
estaciones de trabajo. El canal consiste de el enlace básico mas los cordones de parcheo de ambos
extremos. El canal puede ser probado / certificado con instrumentos de prueba.
L. Conexión cruzada (cross-connect): Esquema de conexión en el que el equipo activo se conecta a un
panel de parcheo o bloque de terminación y éste a su vez a un panel de parcheo o bloque de
terminación mediante cordones de parcheo. Ver: interconexión.
M. Conexión por desplazamiento de aislamiento (IDC): Un tipo de terminación de alambres en en cual
el alambre es rematado en un recibidor metálico. El recibidor corta el aislamiento y hace contacto con
el alambre, ocasionando una conexión eléctrica. Los sistemas 110 y Krone son ejemplos de sistemas
de desplazamiento de aislamiento.

77. ING-DATA COMP. (Modulo-III)77
N. Cordón de parcheo (patch cable): Cable de pares torcidos de cobre con conectores machos en
ambos extremos, típicamente 8P8C (RJ-45). Los cordones de parcheo son utilizados para conectar
paneles de equipo pasivo entre sí, paneles de equipo pasivo a equipo activo, salidas de área de
trabajo a equipos (típicamente microcomputadoras).
O. Cordón de parcheo de fibra (fiber optic patch cable): Cable de dos fibras ópticas unidas con
conectores de fibra óptica (ST, SC, SFF) en ambos extremos.
P. CM: Tipo de cable de comunicaciones según lo definido en el artículo 800 de NEC NFPA -70 1999.
El cable tipo CM está definido para uso general de comunicaciones con la excepción de tirajes
verticales y de "plenum".
Q. CMP: Tipo de cable de comunicaciones según lo definido en el artículo 800 de NEC NFPA -70
1999. El cable tipo CMP está definido para uso en ductos, "plenums", y otros espacios utilizados para
aire ambiental. El cable tipo CMP cuenta con características adecuadas de resistencia al fuego y baja
emanación de humo. El cable tipo CMP excede las características de los cables tipo CM y CMR.
R. CMR: Tipo de cable de comunicaciones según lo definido en el artículo 800 de NEC NFPA -70
1999. El cable tipo CMR está definido para uso en tirajes verticales o de piso a piso. El cable tipo
CMR cuenta con características adecuadas de resistencia al fuego que eviten la propagación de
fuego de un piso a otro. El cable tipo CMR excede las características de los cables tipo CM.

78. ING-DATA COMP. (Modulo-III)78
S. Cuarto de entrada de servicios: El cuarto de entrada de servicios es el sitio donde se encuentran la
entrada de los servicios de telecomunicaciones al edificio o campus, incluyendo el punto de entrada a
través de la pared y continuando hasta el cuarto o espacio de entrada. El cuarto de entrada de servicios
puede incorporar el cableado vertebral que conecta a otros edificios en situaciones de campus. Los
requerimientos de las facilidades de entrada se especifican en los estándares ANSI/TIA/EIA-568-A y
ANSI/TIA/EIA-569-A. En el caso de Costa Rica, el cuarto de entrada de servicios es el sitio en el que
empresas tales como el ICE (Instituto Costarricense de Electricidad) y RACSA (Radiográfica
Costarricense) establecen su punto de demarcación.
T. Cuarto de equipo: Elemento básico del cableado estructurado. El cuarto de equipo es un espacio
centralizado de uso específico para equipo de telecomunicaciones tal como servidor de archivos, servidor
de base de datos, central telefónica, equipo de cómputo y/o conmutador de video. Varias o todas las
funciones de un cuarto de telecomunicaciones pueden ser proporcionadas por un cuarto de equipo. Los
cuartos de equipo se consideran distintos de los cuartos de telecomunicaciones por la naturaleza, costo,
tamaño y/o complejidad del equipo que contienen. Los cuartos de equipo incluyen espacio de trabajo para
personal de telecomunicaciones. Todo edificio debe contener al menos un cuarto de telecomunicaciones o
un cuarto de equipo. Los requerimientos del cuarto de equipo se especifican en los estándares
ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569-A.
U. Cuarto de telecomunicaciones (telecommunications closet o wiring closet): Elemento básico de
cableado estructurado. Un cuarto de telecomunicaciones es el área por piso, en un edificio, utilizada para
el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones. El espacio del
cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de
telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de
telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El cuarto de
telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de
información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas
de telecomunicaciones. Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto
de equipo. No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que puedan haber
en un edificio.

79. ING-DATA COMP. (Modulo-III)79
V. Ducto metálico cuadrado (wireway): Los ductos metálicos cuadrados (también conocidas como
aeroductos) son estructuras rígidas prefabricadas, diseñadas para el transporte cerrado pero accesible
de cables. Se pueden instalar vertical u horizontalmente, normalmente están hechos acero y se atan al
techo del edificio o pared. Los ductos metálicos cuadrados se definen (wireways) y regulan en la sección
4.5 de ANSI/TIA/EIA-569-A.
W. EIA-RS-232: Un estándar concerniente a la transmisión asíncrona de datos de computadora definido
por la Alianza (antes Asociación) de Industrias Electrónicas (EIA).
X. Enlace básico (basic link): La parte permanente de un cableado horizontal. El enlace básico no incluye
cordones de parcheo. En un cableado horizontal el enlace básico incluye el panel de parcheo, el cable
horizontal y la salida de área de trabajo. El enlace básico puede ser probado/certificado con instrumentos
de prueba. En contraste el canal incluye, además del enlace básico, los cordones de parcheo en ambos
extremos.
Y. Ethernet: Un protocolo y esquema de cableado muy popular con una razón de transferencia de datos
de 10 megabits por segundo (Mbps). Ethernet fué diseñado originalmente por Xerox en 1976. Los nodos
de red se conectan mediante cable coaxial grueso (10Base-5), cable coaxial delgado(10Base-2), fibra
óptica (10Base-FOIRL) o par torcido sin blindaje (10Base-T). Ethernet utiliza CSMA/CD (carrier sense
multiple access with collision detection) para prevenir fallas o "colisiones" cuando dos dispositivos tratan
de accesar la red simultáneamente. El IEEE (Institute of Electrical and Electronics Engineers) le ha
asignado el estándar 802.3 al Ethernet. Existen variaciones evolutivas del mismo protocolo a 100 Mbps,
y 1 Gbps (1000 Mbps).
Z. Equipo activo: los equipos electrónicos. Ejemplos de equipos activos: centrales telefónicas,
concentradores (hubs), conmutadores (switches), ruteadores (routers), teléfonos.

80. ING-DATA COMP. (Modulo-III)80
AA. Equipo pasivo: Elementos no electrónicos de una red. Por ejemplo: cable, conectores, cordones
de parcheo, paneles de parcheo, bastidores.
BB. Estándar ANSI/TIA/EIA-568-A de Alambrado de Telecomunicaciones para Edificios
Comerciales: Este estándar define un sistema genérico de alambrado de telecomunicaciones para
edificios comerciales que puedan soportar un ambiente de productos y proveedores múltiples.
También proporciona información que puede ser usada para diseñar productos de
telecomunicaciones. El propósito de este estándar es permitir el diseño e instalación del cableado
de telecomunicaciones contando con poca información acerca de los productos de
telecomunicaciones que posteriormente se instalarán. La instalación de los sistemas de cableado
durante el proceso de instalación y/o remodelación son significativamente más baratos e implican
menos interrupciones que después de ocupado el edificio. El último adendo al estándar a nov 1999,
es el adendo 4. El adendo 5, TIA SP-4195-A, Especificaciones de Rendimiento de Transmisión
Adicionales para Cableado de 4 pares, 100-ohmios Categoría 5 Mejorada, Additional Transmission
Performance Specifications for 4-pair 100-ohm Enhanced Category 5 Cabling, por publicarse Q4,
1999.

81. ING-DATA COMP. (Modulo-III)81
CC. Estándar ANSI/TIA/EIA-569-A de Rutas y Espacios de Telecomunicaciones para Edificios
Comerciales: Estandar que define las canalizaciones por las cuales se puede llevar el cable de
telecomunicaciones y los cuartos para equipo de telecomunicaciones. Nuevo en la versión -A, se
incluye como normativo, la protección contra incendios en el cableado. Este estándar reconoce tres
conceptos fundamentales relacionados con telecomunicaciones y edificios:
1. Los edificios son dinámicos. Durante la existencia de un edificio, las remodelaciones son más la
regla que la excepción. Este estándar reconoce, de manera positiva, que el cambio ocurre.
2. Los sistemas de telecomunicaciones y de medios son dinámicos. Durante la existencia de un
edificio, los equipos de telecomunicaciones cambian dramáticamente. Este estándar reconoce este
hecho siendo tan independiente como sea posible de proveedores de equipo.
3. Telecomunicaciones es más que datos y voz. Telecomunicaciones también incorpora otros
sistemas tales como control ambiental, seguridad, audio, televisión, alarmas y sonido. De hecho,
telecomunicaciones incorpora todos los sistemas de bajo voltaje que transportan información en los
edificios.
4. Este estándar reconoce un precepto de fundamental importancia: De manera que un edificio
quede exitosamente diseñado, construido y equipado para telecomunicaciones, es imperativo que
el diseño de las telecomunicaciones se incorpore durante la fase preliminar de diseño
arquitectónico.
DD. Estándar ANSI/TIA/EIA-606 de Administración para la Infraestructura de Telecomunicaciones
de Edificios Comerciales: El propósito de este estándar es proporcionar un esquema de
administración uniforme que sea independiente de las aplicaciones que se le den al sistema de
cableado, las cuales pueden cambiar varias veces durante la existencia de un edificio. Este
estándar establece guías para propietarios, usuarios finales, consultores, contratistas, diseñadores,
instaladores y administradores de la infraestructura de telecomunicaciones y sistemas
relacionados.

82. ING-DATA COMP. (Modulo-III)82
EE. IDC (insulation displacement connection): Ver conexión por desplazamiento de aislamiento.
FF. Interconexión (interconnect): Esquema de conexión en el que el equipo activo se conecta
directamente al panel de parcheo o bloque de terminación mediante cordones de parcheo. Ver:
conexión cruzada.
GG. Instrumentos de prueba nivel IIe: Instrumentos de prueba que permiten certificar cable
Categoría 5e (enhanced) o Categoría 5 mejorada.
HH. Jumper: Ver cable de empate.
II. NEC: Código Eléctrico Nacional de los Estados Unidos (National Electrical Code). Publicación
NFPA-70 de la Asociación Nacional para la Prevención de Incendios de Estados Unidos. Costa Rica
cuenta con un código eléctrico (CODEC) basado en el NEC de 1990 o 1993.
JJ. Panel de parcheo (patch panel): Panel preconectorizado o modular.
KK. Protocolo: Un set de reglas que especifican como la comunicación de datos va a suceder en
una red. Estas reglas gobiernan el formato, la temporización, la sequenciación y el control de
errores en el intercambio de datos. Dos dispositivos no se pueden comunicar a no ser de que
compartan un protocolo en común. Comités de estándares determinan y publican protocolos a ser
implementados a manera de paquetes de hardware y software por empresas de manufactura.
LL. Puenteado: La unión permanente de partes metálicas para formar una ruta eléctricamente
conductiva. Dicha ruta asegurará la continuidad eléctrica y contará con la capacidad para conducir
de manera segura, cualquier corriente con probabilidad de serle impuesta.

83. ING-DATA COMP. (Modulo-III)83
MM. Puesta a tierra: Una conexión conductiva, intencional o accidental, entre un circuito eléctrico o
equipo y la tierra o algún cuerpo conductivo que sirva en lugar de la tierra.
NN. Puesta a tierra para telecomunicaciones: Elemento básico del cableado estructurado. La puesta
a tierra para telecomunicaciones brinda una referencia a tierra de baja resistencia para el equipo de
telecomunicaciones. Sirve para proteger el equipo y el personal. Definido de acuerdo a lo
establecido en el estándar ANSI/TIA/EIA-607.
OO. Red de área ancha: interconexión de equipos que se extiende más allá del campus.
PP. Red de área local (Local area network, LAN): La conexión de dispositivos (computadores
personales, concentradores, otros computadores, etc.) dentro de un área limitada para que usuarios
puedan compartir información, periféricos de alto costo y los recursos de una unidad secundaria de
almacenamiento masivo. Una red de área local está típicamente controlada por un dueño u
organización.
QQ. RJ: Del inglés Registered Jack (conector hembra registrado). Se refiere a aplicaciones de
conectores registrados con el FCC (Federal Communications Commission de los Estados Unidos).
Los números RJ-11 y RJ-45 son usados comúnmente por error para designar respectivamente
conectores 6P4C (de teléfono) y 8P8C (de datos).
RR. Salida de área de trabajo (work area outlet): Elemento básico de cableado estructurado. Por
estándar un mínimo de dos salidas de telecomunicaciones se requieren por área de trabajo (por
placa o caja). Excepciones tales como teléfonos públicos cuentan con una sola salida de
telecomunicaciones.

84. ING-DATA COMP. (Modulo-III)84
SS. SC: Conector de fibra óptica reconocido y recomendado bajo TIA/EIA-568-A.
TT. SFF (Small Form Factor): Término genérico empleado para describir varios conectores de fibra
óptica de formato (tamaño) reducido.
UU. SNPT: Sobre nivel de piso terminado.
VV. ST: Conector de fibra óptica reconocido pero no recomendado bajo TIA/EIA-568-A.
WW. STP: Inglés: Shielded Twisted Pair. Cable sólido de pares torcidos con blindaje, típicamente de
22 a 24 AWG.
XX. TGB: Telecommunications Grounding Busbar. Barra de Puesta a Tierra de Telecomunicaciones,
según lodefinido en el estándar TIA/EIA-607.
YY. TMGB: Telecommunications Main Grounding Busbar. Barra de Puesta a Tierra Principal de
Telecomunicaciones, según lo definido en el estándar TIA/EIA-607.
ZZ. Toke n Ring:Un protocolo y esquema de cableado con una topología de anillo que pasa fichas
(tokens) de adaptador en adaptador. El IEEE (Institute of Electrical and Electronics Engineers) le ha
asignado el estándar 802.5 al Token Ring.

85. ING-DATA COMP. (Modulo-III)85
AAA. Topología (topology): La forma abstracta de la disposición de componentes de red y de las
interconexiones entre sí. La topología define la apariencia física de una red. El cableado horizontal y
el cableado vertebral se deben implementar en una topología de estrella. Cada sálida de área de
trabajo de telecomunicaciones debe estar conectada directamente al cuarto de telecomunicaciones
(de su respectivo piso o área). Por ejemplo: una red puede ser un bus lineal, un anillo circular, una
estrella o árbol, segmentos múltiples de bus, etc.
BBB. UTP: Inglés: Unshielded Twisted Pair. Cable de pares torcidos sin blindar, típicamente de 22 a
24 AWG. Dependiendo de su capacidad de ancho de banda se clasifica de acuerdo a categorías.
Categorías definidas: 3, 4, y 5. 5e o 5 mejorada a ser definida Q4 1999

86. ING-DATA COMP. (Modulo-III)86
BIBLIOGRAFIA
A. Estándares definidos en referencias.
B. Dicccionario de la Lengua Española, Vigésima Primera Edición, Real Academia Española,
Editorial Espasa Calpe, S.A., Madrid, 1998.
C. Installation Strategies for Long Term Cabling System Success, Leviton-Telcom, Bothell, WA, 1995.
D. Manual de Sistema de Cableado Certificado Belden-Krone, México, 1998.
E. Miller, Mark, LAN Troubleshooting Handbook, Redwood City, California: M&T Publishing, Inc.,
1989.
F. NEC 1999, National Electrical Code Handbook Eighth Edition, National Fire Protection Association,
Quincy, Massachusetts, 1999.
G. PageFormat™, Construction Specifications Institute, Alexandria, VA, 1992.
H. Pfaffenger, Bryan, Que's Computer User's Dictionary, 2a Ed., Carmel, Indiana: Que Corporation,
1991.
I. Rauscher, Thomas C. DIVISION 17 (Proposed addition to the CSI MasterFormat™) Archi-
Technology, LLC, Rochester, NY, 1999.
J. SectionFormat™, Construction Specifications Institute, Alexandria, VA, 1997.

87. ING-DATA COMP. (Modulo-III)87
K. www.levitontelcom.com
L. www.lucent.com
M. www.panduit.com
N. www.siemon.com
O. www.microtest.com
P. www.tiaonline.org
Q. www.wirescope.com
