- 1. CÁLCULO DE RESERVAS MÉTODOVOLUMÉTRICO
- 2.
- 3. ESTIMACIÓN DE RESERVAS GEOLOGÍAII Práctica No 3 © José Zabala POES = N RESERVA = N * FR
- 4. PETRÓLEO - CONDENSADO- GAS NATURAL MÉTODO VOLUMÉTRICO Este método es uno de los métodos más utilizados para estimar reservas. El petróleo original en sitio (POES) puede ser estimado mediante : POES = 7758*A*h*Ø*(1-Swi)/Boi ….. Bls. A....... Área en acres (Del mapa estructural) Volumen…A*h en acres pie (Del mapa isòpaco-estructural) h.......Espesor promedio en pies = VOLUMEN /AREA Ø.......Porosidad (%).. PROMEDIO PONDERADO PETROFISICA Swi.....Saturación de agua.. PROMEDIO PONDERADO PETROFISICA Boi.....Factor volumétrico inicial del petróleo..DATOS PVT Las Reservas Recuperables de petróleo vienen dadas por : Reservas de Petróleo = POES * FR en Bls. FR…… Factor de Recobro (Debe ser determinado)
- 5. PETRÓLEO - CONDENSADO- GAS NATURAL ESTIMACIÓN DEL VOLÚMEN BRUTO DEL YACIMIENTO BASE DE ESTIMACIÓN MAPA ISÓPACO ESTRUCTURAL MÉTODO PIRAMIDAL LÁMINAS HORIZONTALES: CADA LÁMINA SE TRATA COMO UNA PIRÁMIDE TRUNCADA. Ao + A1 + V Ao*A1 3 ( )*Δh MÉTODO TRAPEZOIDAL (AO+A1)*Δh 2 LÁMINAS HORIZONTALES: CADA LÁMINA SE TRATA COMO UN TRA- PEZOIDE.

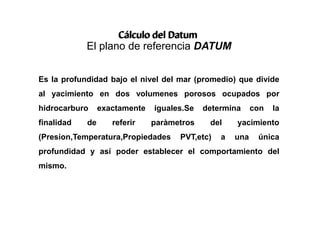

- 6. Cálculo del Datum Elplano de referencia DATUM Es la profundidad bajo el nivel del mar (promedio) que divide al yacimiento en dos volumenes porosos ocupados por hidrocarburo exactamente iguales.Se determina con la finalidad de referir paràmetros del yacimiento (Presion,Temperatura,Propiedades PVT,etc) a una única profundidad y así poder establecer el comportamiento del mismo.

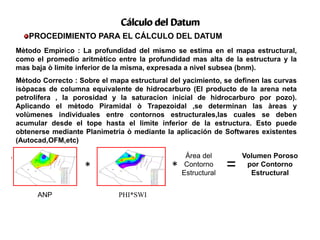

- 7. PROCEDIMIENTO PARA ELCÁLCULO DEL DATUM Cálculo del Datum ANP PHI*SWI * * Área del Contorno Estructural = Volumen Poroso por Contorno Estructural N E S O N E S O Mètodo Empìrico : La profundidad del mismo se estima en el mapa estructural, como el promedio aritmètico entre la profundidad mas alta de la estructura y la mas baja ò limite inferior de la misma, expresada a nivel subsea (bnm). Mètodo Correcto : Sobre el mapa estructural del yacimiento, se definen las curvas isòpacas de columna equivalente de hidrocarburo (El producto de la arena neta petrolífera , la porosidad y la saturacion inicial de hidrocarburo por pozo). Aplicando el mètodo Piramidal ò Trapezoidal ,se determinan las àreas y volùmenes individuales entre contornos estructurales,las cuales se deben acumular desde el tope hasta el limite inferior de la estructura. Esto puede obtenerse mediante Planimetria ò mediante la aplicación de Softwares existentes (Autocad,OFM,etc)
- 8. Cálculo del Datum EJEMPLO: MAPAS DE AREAS y VOLUMENES CALCULADOS POR OFM Contorno Tope - 11300’ Contorno 11300 -11400’ Contorno 11400 -11480’(Base)
- 9. Cálculo del Datum SEELABORA LA SIGUIENTE TABLA : CONTORNO AREA VOLUMEN POROSO ACUMULADO TOPE-11300 A1 V1 V1 11300-11400 A2 V2 V1+V2 11300-11480 A3 V3 V1+V2+V3

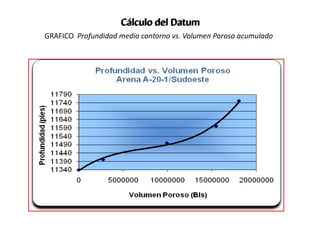

- 10. Cálculo del Datum GRAFICOProfundidad media contorno vs. Volumen Poroso acumulado
- 11. Cálculo del Datum Finalmentey del gràfico anterior, la profundidad el Datum del yacimiento se determina en el eje de las Y, con el 50% del Volumen Poroso total acumulado en el eje de las X.
- 12. CALCULAR LAS RESERVASDE UN YACIMIENTO DE PETRÓLEO Y SU GAS EN SOLUCIÓN POROSIDAD …………………………………………………………………….………10 % SATURACIÓN DE PETRÓLEO……………………………………………………….63 % FACTOR DE MERMA DEL PETRÓLEO (1/ Boi) ……………………………0,642 Bn/By ÁREA DEL YACIMIENTO…………………………………………………………1800 Acres ESPESOR PROMEDIO DEL YACIMIENTO………………………………...………73 Pies VOLUMEN DEL YACIMIENTO…………………………………………131375 Acres-pie RELACIÓN GAS PETRÓLEO ORIGINAL…………………………………1214 Pcn/Bn FACTOR DE RECOBRO PRIMARIO…………………………………………..…..30,0 % DATOS BÁSICOS DEL YACIMIENTO a.- PETRÓLEO POR UNIDAD DE VOLUMEN 7.758 * Ø * Soi * Fm…….7.758 * 0,10 * 0,63 * 0,642 = 314 Barriles/Acre-pie b.- PETRÓLEO ORIGINAL EN SITIO (POES) POES = Barriles /Acre-pie * Vol. Yac. = 314 * 131375 = 41.252 MMBN c.- GAS ORIGINAL EN SITIO EN SOLUCIÓN (GOES) GOES = POES * RELACION GAS/PETRÓLEO ORIGINAL (GOR) GOES = 41.252 MMBN * 1214 Pcn/Bn = 50.080 MMPCN PETRÓLEO - CONDENSADO - GAS NATURAL
