1. Ing° Gregorio Mechato Quintana
Escuela Profesional de Ingeniería de Petróleo
Facultad de Minas
Universidad Nacional de Piura

2. SILABO DEL CURSO
Curso: INGENIERIA DE GAS NATURAL I
Código: PE 4424
Pré-requisito:
Créditos: 04
Condición: Obligatorio
Horas: Teoria: 03 horas ; Practica : 04 horas
Docente: Ingº Gregorio Mechato Quintana

3. CAPITULO I
1. GENERALIDADES
1.1. Introducción
1.2. Importancia del Gas en el Perú
1.2.1 Actualidad de la industria de Hidrocarburos
1.2.2 Producción, Reservas, Futuro
1.2.3 Precio del Crudo y G.N
1.3. Conceptos Generales
1.3.1 Que es el Gas natural
1.3.2 Origen del Gas Natural
1.3.3 Definiciones
1.3.4 Procesos, usos, ventajas y unidades de medición
1.3.5 Funciones del Ingeniero de Gas Natural

4. IMPORTANCIA DEL GAS NATURAL
EN EL PERU

5. ACTUALIDAD DE LA INDUSTRIA DE HIDROCARBUROS
ACTUALIDAD DE LA INDUSTRIA DE HIDROCARBUROS
HIDROCARBUROS : Principal fuente de energía.
Mayor tendencia al uso del gas

6. DEMANDA DE CRUDO EN EL MUNDO
DEMANDA DE CRUDO EN EL MUNDO
Necesidad de petróleo en el país y en el mundo

7. PRODUCCION ACUMULADA DE GAS NATURAL EN EL PERU : 2002- 2012
Gas

8. GAS NATURAL EN EL PERU

9. PRODUCCION DIARIA DE GAS : 1995 - 2003
Gas

11. ACTUALIDAD DE LA INDUSTRIA PETROLERA
ACTUALIDAD DE LA INDUSTRIA PETROLERA

12. PRODUCCIÓN DE PETROLEO EN EL MUNDO
PRODUCCIÓN DE PETROLEO EN EL MUNDO

13. PRODUCCIÓN DE PETROLEO
PRODUCCIÓN DE PETROLEO
Producción de petróleo en el país

14. RESERVAS ACTUALES
RESERVAS ACTUALES

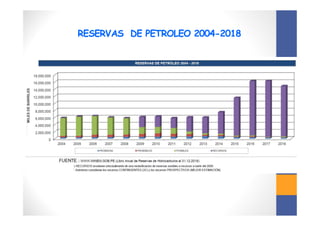

15. RESERVAS DE PETROLEO 2004-2018
RESERVAS DE PETROLEO 2004-2018

16. RESERVAS DE LIQUIDOS DEL GAS NATURAL
2004-2018
RESERVAS DE LIQUIDOS DEL GAS NATURAL
2004-2018

17. RESERVAS DE GAS NATURAL
2004-2018
RESERVAS DE GAS NATURAL
2004-2018

18. EXPLORACIÓN - HISTORICO
EXPLORACIÓN - HISTORICO
 Escasos descubrimientos.

19. EXPLORACIÓN - HISTORICO
EXPLORACIÓN - HISTORICO
 Escasos Pozos exploratorios.

20. GAS NATURAL
CONCEPTOS GENERALES

21. Es una mezcla de hidrocarburos livianos, donde el
principal componente es el metano (CH4) en un
porcentaje superior al 80%.
El porcentaje restante esta constituido por etano,
propano, butano y otros hidrocarburos más pesados
tales como pentanos, hexanos y heptanos.
GAS NATURAL

22. COMPONENTES DE LOS FLUIDOS DE UN
YACIMIENTO PETROLIFERO

23. COMPONENTES DE LOS FLUIDOS DE UN
YACIMIENTO PETROLIFERO

24. COMPOSICION DEL GAS NATURAL
Categoría Componentes Cantidad
PARAFINAS Metano
Etano
Propano
Butano
Pentano
Hexano
Heptano
70% a 98%
1 % a 10%
Trazas < 5%
Trazas < 2%
Trazas < 1%
Trazas < 0.5%
No hay
CICLICOS Ciclo propano (C3H6)
Ciclo hexano (C6H12)
Trazas
Trazas
AROMATICOS Benceno ( C6H6) Trazas
NO
HIDROCARBUROS
Nitrógeno (N2)
Dióxido de C (CO2)
Acido sulfhídrico (H2S)
Helio (He)
Componentes de H&S
Agua (H2O)
Trazas < 15%
Trazas < 15%
Trazas < 50%
Trazas < 1%
trazas
Trazas < 1%

25. COMPOSICION TIPICA DEL GAS NATURAL

26. ORIGEN DEL GAS NATURAL
El gas natural se puede encontrar:
• Disuelto en el petróleo
• En estado libre sobre el petróleo
• Dentro de la misma trampa estructural que el petróleo, pero
ocupando capas diferentes (generalmente más altas)
• En la misma cuenca con el petróleo pero en trampas
separadas.

27. GAS NATURAL NO ASOCIADO
• Gas que se ha formado a partir de materia orgánica en
putrefacción, de forma directa, sin pasar por una fase de
hidrocarburos liquidos.
• Como ejemplos de este proceso, en que se destaca la
presencia del metano, podemos mencionar: el "gas de
pantano", generado por la descomposición de materia vegetal
en ciénagas y marismas, el grisú que procede de los restos de
plantas de agua dulce, encontrados en los restos del carbón y
que se acumulan en los filones y en las rocas porosas.
.

28. GAS NATURAL ASOCIADO AL PETROLEO
• El planteamiento sugiere que el metano y otros
hidrocarburos gaseosos, son producto de la
evolución natural del petróleo.
• Probablemente estos gases se producen a lo largo
de la historia evolucionaria del petróleo, quizá
mediante procesos catalíticos.
• Cuanto más antigua sea la acumulación de
hidrocarburos, más alto será el porcentaje de gas
natural.

29. Gas natural seco
Metano con pequeñas cantidades de etano. Es el gas que se usa
como combustible e insumo en la industria.
Líquidos de gas natural (LGN)
Es una mezcla de propano, butanos, pentanos y otros
hidrocarburos más pesados. Es un producto intermedio en el
procesamiento del gas natural.
Gas licuado de petróleo (GLP)
Es una mezcla de propano y butano. Se transporta en tanques y
balones para utilizarse como combustible
DEFINICIONES

30. Gasolina natural
Mezcla de pentano, hexano y otros hidrocarburos más pesados.
Usado para obtener gasolinas de uso automotor y como materia
prima en petroquímica.
Gas natural comprimido (GNC)
Es el gas natural seco comprimido a 200 bar. Se almacena en
cilindros a alta presión y se usa como combustible alternativo en
reemplazo de las gasolinas.
Gas natural licuado (GNL)
Es el gas natural seco licuefactado mediante proceso de enfriamiento, la
temperatura disminuye hasta –160°C con una reducción de su volumen
en aproximadamente seiscientas (600) veces. De esta forma el gas
natural puede ser exportado a través de “barcos metaneros” a los
centros de consumo.
DEFINICIONES

31. Acondicionamiento del gas natural.- Eliminación de las impurezas:
azufre, agua, CO2 y otras que no tienen valor comercial.
Separación de componentes del gas natural.- El gas se separa en:
• Gas natural seco (metano y etano) que se transporta por gasoductos
hasta los centros de consumo.
• Líquidos de gas natural (LGN) constituido por propano, butanos,
pentanos e hidrocarburos más pesados que se transportan por poliductos
hasta una planta de fraccionamiento.
Fraccionamiento de componentes del LGN.- Viene a ser la separación
de los líquidos de gas natural en:
• Propano / butano (GLP).
• Gasolina natural (pentanos e hidrocarburos más pesados).
PROCESAMIENTO DEL GAS NATURAL

32. PROCESAMIENTO DEL GAS NATURAL

33. Odorización
Es la adición de odorizantes al gas natural con la finalidad de que se
pueda detectar su presencia mediante el olfato ya que el gas natural no
tiene olor.
Transporte de gas natural
El transporte de gas natural se realiza a través de gasoductos desde los
lugares de producción o procesamiento hasta un punto que se le
denomina “City Gate”, que viene a ser el lugar donde se realiza la
reducción de presión, medición y odorización, antes de su distribución a
los centros de consumo. El transporte por gasoductos se realiza a
presiones que van del orden de 20 a 150 bar.
PROCESAMIENTO DEL GAS NATURAL

34. Distribución de gas natural
La distribución viene a ser el suministro de gas natural a
los usuarios a través de red de ductos. Por lo general
empieza en el City Gate y termina en la puerta del
usuario. La distribución se realiza a presiones por debajo
de los 50 bar en sistemas de tubería de acero y a
presiones por debajo de 6 bar en redes de polietileno.
DISTRIBUCIÓN DEL GAS NATURAL

35. DISTRIBUCION DEL GAS NATURAL

36. VENTAJAS AMBIENTALES
El gas natural es un combustible muy limpio comparado con los
combustibles tradicionales lo que facilita el cumplimiento de exigentes
normas ambientales. Una de las grandes ventajas del gas natural respecto
a otros combustibles, es la baja emisión de contaminantes en su
combustión.
VENTAJAS DEL GAS NATURAL
EMISION DE CONTAMINANTES
En la generación de una determinada
cantidad de energía calorífica, el gas
natural es el que tiene menos emisiones.

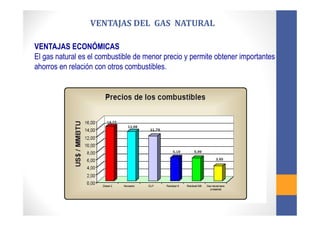

37. VENTAJAS ECONÓMICAS
El gas natural es el combustible de menor precio y permite obtener importantes
ahorros en relación con otros combustibles.
VENTAJAS DEL GAS NATURAL

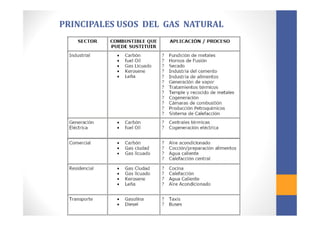

38. PRINCIPALES USOS DEL GAS NATURAL

39. Generación de electricidad
El gas natural es el combustible más económico para la generación de
electricidad y el que produce menor impacto ambiental. Estas ventajas
pueden conseguirse tanto en grandes como en pequeñas centrales
termoeléctricas.
La generación de electricidad con gas natural es posible mediante turbinas.
Cogeneración
Se denomina Cogeneración a la producción conjunta de Energía Eléctrica y
Energía Calorífica aprovechable, en forma de gases calientes.
La Cogeneración es una forma eficiente de cubrir las necesidades
energéticas de las instalaciones industriales en prácticamente todos los
sectores de la actividad (calefacción, calentamiento de agua, etc)
GENERACIÓN DE ELECTRICIDAD

40. Camara combustion
GENERACIÓN DE ELECTRICIDAD

41. UNIDADES DE MEDIDA - GAS NATURAL
Unidad calorífica del gas
• Sistema Internacional (SI) : Unidad de Calor es el Joule (J): Trabajo hecho por
una fuerza de un Newton al desplazar un objeto un metro. En electricidad es la
energía disipada por un watt en un segundo
• BTU ( British Thermal Unit ) : Calor requerido para elevar la temperatura de
una libra de agua en un grado Fahrenheit.
El BTU es la unidad calorífica utilizada en la industria gasífera
• La caloría consistente en el calor requerido para elevar un gramo de agua en un
grado centígrado
BTU 0,252 Kilo caloria
BTU 777,5 Lbs - pie
BTU 3,93E-04 HP hora
BTU 1054 Joules
BTU 107,5 Kg metro
BTU 2,928 E-04 Kilowatt hora
BTU 252 Calorias

42. UNIDADES DE MEDIDA - GAS NATURAL
Volumenes Producidos
Sistema Internacional (SI) : Metro cúbico; pero en algunos
países se utiliza actualmente el pie cúbico.
En el caso del caudal del gas, las unidades utilizadas
usualmente son el metro cúbico por día , MCD y el pie
cúbico por día PCD ( SCFD ).
1 m 3 = 35.31 pies 3

43. EQUIVALENCIAS PRACTICAS GAS NATURAL
1 pie 3 gas = 1000
BTU
1 Bbl petróleo= 6`000,000
BTU
En Energia : 6,000 pie 3 de gas es igual a 1 Barril de petróleo

44. EQUIVALENCIAS PRACTICAS GAS NATURAL
