1. UNIVERSIDAD TECNOLOGICA
DEL PERU
ESTRUCTURA INTERNA DE LOS
MATERIALES
PROF: ING. ENCARNACION V. SANCHEZ CURI
vicsancu5@yahoo.es
Ing. Encarnación V. Sánchez Curi 1

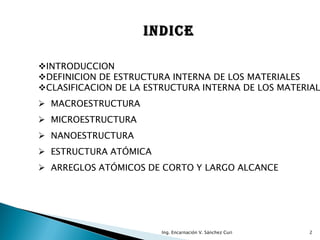

2. INDICE
INTRODUCCION
DEFINICION DE ESTRUCTURA INTERNA DE LOS MATERIALES
CLASIFICACION DE LA ESTRUCTURA INTERNA DE LOS MATERIAL
 MACROESTRUCTURA
 MICROESTRUCTURA
 NANOESTRUCTURA
 ESTRUCTURA ATÓMICA
 ARREGLOS ATÓMICOS DE CORTO Y LARGO ALCANCE
Ing. Encarnación V. Sánchez Curi 2

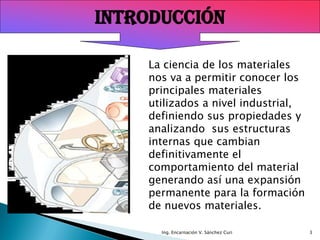

3. INTRODUCCIÓN
La ciencia de los materiales
nos va a permitir conocer los
principales materiales
utilizados a nivel industrial,
definiendo sus propiedades y
analizando sus estructuras
internas que cambian
definitivamente el
comportamiento del material
generando así una expansión
permanente para la formación
de nuevos materiales.
Ing. Encarnación V. Sánchez Curi 3

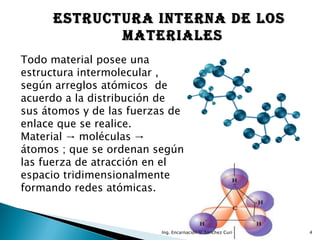

4. ESTRUCTURA INTERNA DE LOS
MATERIALES
Todo material posee una
estructura intermolecular ,
según arreglos atómicos de
acuerdo a la distribución de
sus átomos y de las fuerzas de
enlace que se realice.
Material → moléculas →
átomos ; que se ordenan según
las fuerza de atracción en el
espacio tridimensionalmente
formando redes atómicas.
Ing. Encarnación V. Sánchez Curi 4

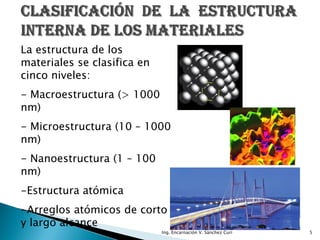

5. La estructura de los
materiales se clasifica en
cinco niveles:
- Macroestructura (> 1000
nm)
- Microestructura (10 – 1000
nm)
- Nanoestructura (1 – 100
nm)
-Estructura atómica
-Arreglos atómicos de corto
y largo alcance
Ing. Encarnación V. Sánchez Curi 5

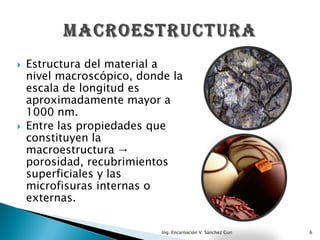

6.  Estructura del material a
nivel macroscópico, donde la
escala de longitud es
aproximadamente mayor a
1000 nm.
 Entre las propiedades que
constituyen la
macroestructura →
porosidad, recubrimientos
superficiales y las
microfisuras internas o
externas.
Ing. Encarnación V. Sánchez Curi 6

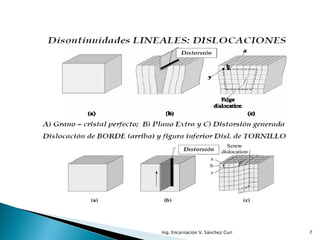

7. Ing. Encarnación V. Sánchez Curi 7

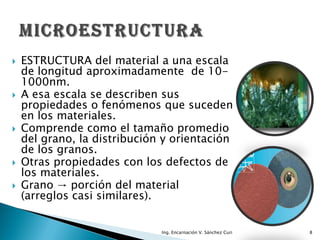

8.  ESTRUCTURA del material a una escala
de longitud aproximadamente de 10-
1000nm.
 A esa escala se describen sus
propiedades o fenómenos que suceden
en los materiales.
 Comprende como el tamaño promedio
del grano, la distribución y orientación
de los granos.
 Otras propiedades con los defectos de
los materiales.
 Grano → porción del material
(arreglos casi similares).
Ing. Encarnación V. Sánchez Curi 8

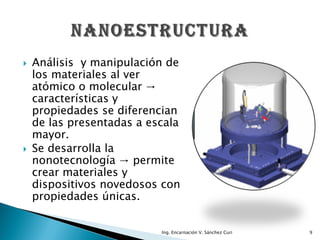

9.  Análisis y manipulación de
los materiales al ver
atómico o molecular →
características y
propiedades se diferencian
de las presentadas a escala
mayor.
 Se desarrolla la
nonotecnología → permite
crear materiales y
dispositivos novedosos con
propiedades únicas.
Ing. Encarnación V. Sánchez Curi 9

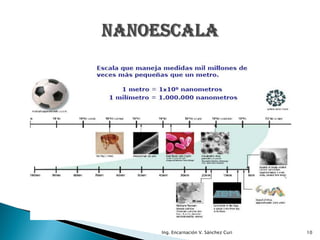

10. Ing. Encarnación V. Sánchez Curi 10

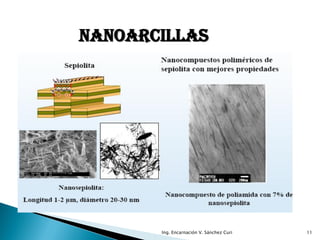

11. NANOARCILLAS
Ing. Encarnación V. Sánchez Curi 11

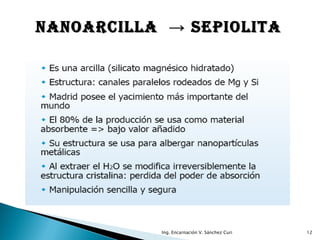

12. NANOARCILLA → SEPIOLITA
Ing. Encarnación V. Sánchez Curi 12

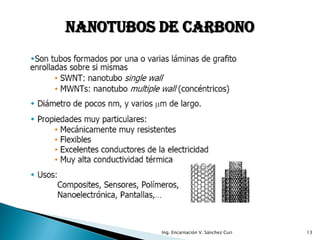

13. NANOTUBOS DE CARBONO
Ing. Encarnación V. Sánchez Curi 13

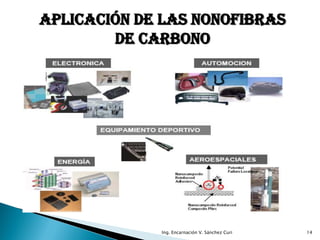

14. APLICACIÓN DE LAS NONOFIBRAS
DE CARBONO
Ing. Encarnación V. Sánchez Curi 14

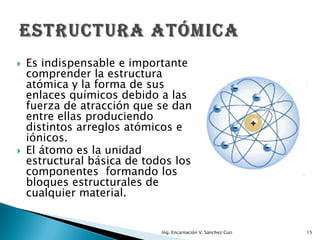

15.  Es indispensable e importante
comprender la estructura
atómica y la forma de sus
enlaces químicos debido a las
fuerza de atracción que se dan
entre ellas produciendo
distintos arreglos atómicos e
iónicos.
 El átomo es la unidad
estructural básica de todos los
componentes formando los
bloques estructurales de
cualquier material.
Ing. Encarnación V. Sánchez Curi 15

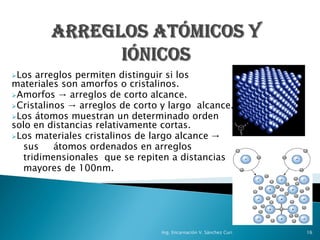

16. Los arreglos permiten distinguir si los
materiales son amorfos o cristalinos.
Amorfos → arreglos de corto alcance.
Cristalinos → arreglos de corto y largo alcance.
Los átomos muestran un determinado orden
solo en distancias relativamente cortas.
Los materiales cristalinos de largo alcance →
sus átomos ordenados en arreglos
tridimensionales que se repiten a distancias
mayores de 100nm.
Ing. Encarnación V. Sánchez Curi 16

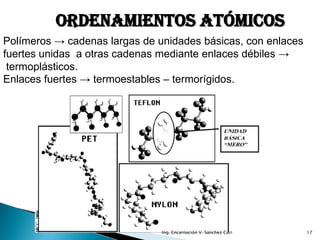

17. ORDENAMIENTOS ATÓMICOS
Polímeros → cadenas largas de unidades básicas, con enlaces
fuertes unidas a otras cadenas mediante enlaces débiles →
termoplásticos.
Enlaces fuertes → termoestables – termorígidos.
Ing. Encarnación V. Sánchez Curi 17

18. RELACIÓN DE NIVELES – DIMENSIONES Y
PROPIEADES PARA UN MOTOR

19. Ing. Encarnación V. Sánchez Curi 19
