ESTRUCTURACION Y CARGAS
Ing. CIP LUZ E. ALVAREZ ASTO
ESTRUCTURANDO TU FUTURO CON SEGURIDAD Y EFICIENCIA
Ing. Luz E. Alvarez Asto
leaa210g@gmail.com/ leaa_2@hotmail.com
ESTRUCTURANDO TU FUTURO CON
SEGURIDAD Y EFICIENCIA
ESTRUCTURACION
Y CARGAS
Conceptos Básicos -Configuraciones - Estructuración y
Metrado de cargas de edificaciones de Muros Portantes

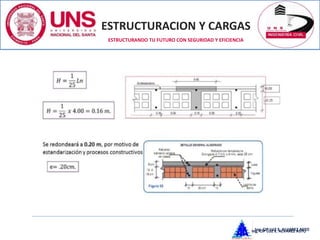

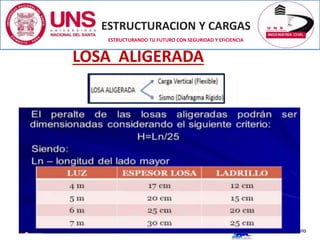

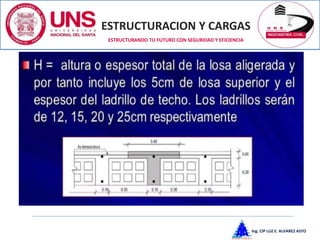

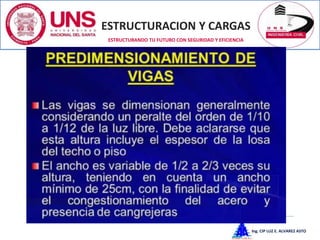

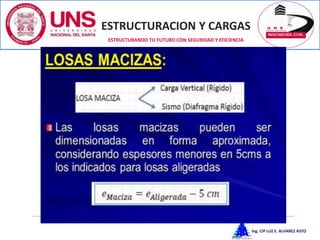

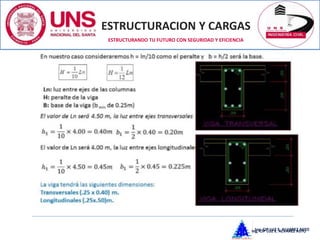

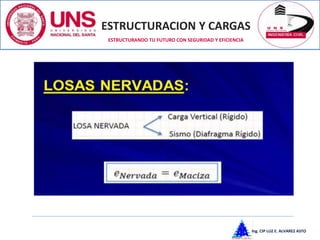

LOSA ALIGERADA

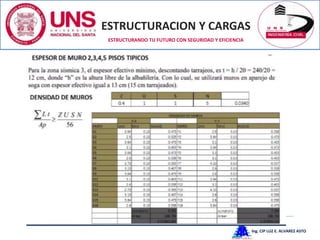

Espesor Efectivo:
t ≥ h Para las Zonas Sísmicas 3 y 4
20
t ≥ h Para la Zona Sísmica 1 Y 2
25
Donde “h” es la altura libre entre los elementos de arriostre horizontales o la altura efectiva de pandeo
t”. El espesor efectivo mínimo será:

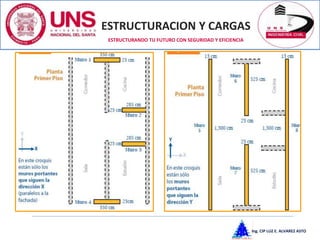

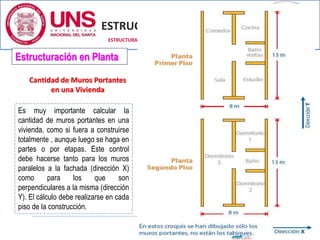

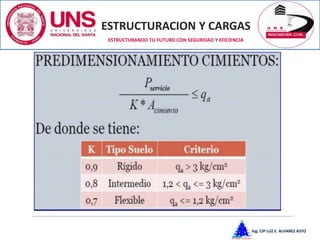

Cantidad de Muros Portantes
en una Vivienda
Es muy importante calcular la
cantidad de muros portantes en una
vivienda, como si fuera a construirse
totalmente , aunque luego se haga en
partes o por etapas. Este control
debe hacerse tanto para los muros
paralelos a la fachada (dirección X)
como para los que son
perpendiculares a la misma (dirección
Y). El cálculo debe realizarse en cada
piso de la construcción.
Estructuración en Planta

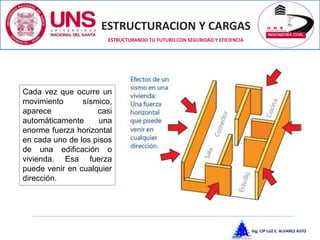

Cada vez que ocurre un
movimiento sísmico,
aparece casi
automáticamente una
enorme fuerza horizontal
en cada uno de los pisos
de una edificación o
vivienda. Esa fuerza
puede venir en cualquier
dirección.

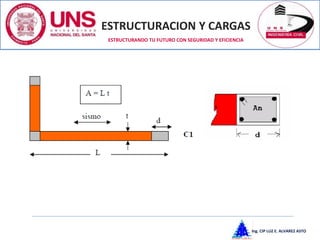

Donde: “Z”, “U” y “S” corresponden a los factores de zona sísmica,
importancia y de suelo, respectivamente, especificados en la NTE E.030.
Diseño Sismoresistente.
“N” es el número de pisos del edificio;
“L” es la longitud total del muro (incluyendo columnas, sí existiesen); y,
“t” es el espesor efectivo del muro

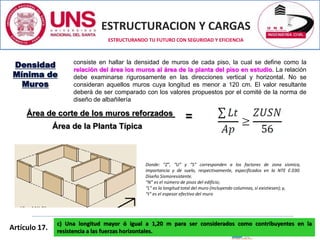

consiste en hallar la densidad de muros de cada piso, la cual se define como la
relación del área los muros al área de la planta del piso en estudio. La relación
debe examinarse rigurosamente en las direcciones vertical y horizontal. No se
consideran aquellos muros cuya longitud es menor a 120 cm. El valor resultante
deberá de ser comparado con los valores propuestos por el comité de la norma de
diseño de albañilería
Densidad
Mínima de
Muros
Área de la Planta Típica
Área de corte de los muros reforzados
=
Artículo 17.
c) Una longitud mayor ó igual a 1,20 m para ser considerados como contribuyentes en la
resistencia a las fuerzas horizontales.

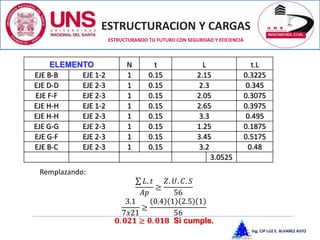

ELEMENTO N t L t.L
EJE B-B EJE 1-2 1 0.15 2.15 0.3225
EJE D-D EJE 2-3 1 0.15 2.3 0.345
EJE F-F EJE 2-3 1 0.15 2.05 0.3075
EJE H-H EJE 1-2 1 0.15 2.65 0.3975
EJE H-H EJE 2-3 1 0.15 3.3 0.495
EJE G-G EJE 2-3 1 0.15 1.25 0.1875
EJE G-F EJE 2-3 1 0.15 3.45 0.5175
EJE B-C EJE 2-3 1 0.15 3.2 0.48
3.0525
Remplazando:
𝐿. 𝑡
𝐴𝑝
≥
𝑍. 𝑈. 𝐶. 𝑆
56
3.1
7𝑥21
≥
0.4 1 2.5 1
56
𝟎. 𝟎𝟐𝟏 ≥ 𝟎. 𝟎𝟏𝟖 Si cumple.

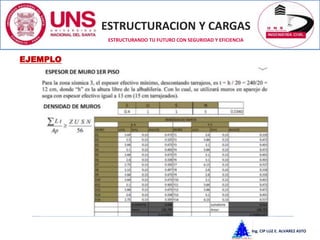

EJEMPLO

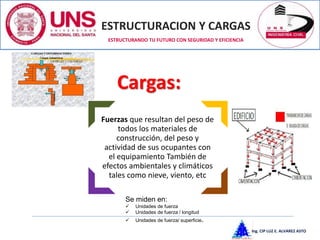

Se miden en:
 Unidades de fuerza
 Unidades de fuerza / longitud
 Unidades de fuerza/ superficie.
Fuerzas que resultan del peso de
todos los materiales de
construcción, del peso y
actividad de sus ocupantes con
el equipamiento También de
efectos ambientales y climáticos
tales como nieve, viento, etc
Cargas:

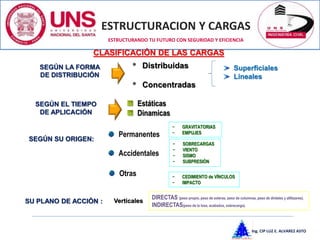

CLASIFICACIÓN DE LAS CARGAS
* Distribuidas
* Concentradas
Superficiales
Lineales
SEGÚN EL TIEMPO
DE APLICACIÓN
SEGÚN SU ORIGEN:
Estáticas
Dinamicas
Permanentes
− GRAVITATORIAS
− EMPUJES
− SOBRECARGAS
− VIENTO
− SISMO
− SUBPRESIÓN
− CEDIMIENTO de VÍNCULOS
− IMPACTO
Accidentales
Otras
SU PLANO DE ACCIÓN :
SEGÚN LA FORMA
DE DISTRIBUCIÓN
Verticales
DIRECTAS (peso propio, peso de soleras, peso de columnas, peso de dinteles y alféizares).
INDIRECTAS(peso de la losa, acabados, sobrecarga).

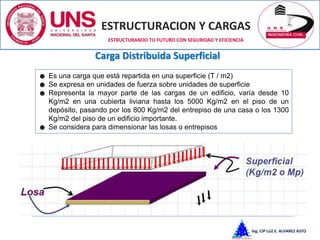

☻ Es una carga que está repartida en una superficie (T / m2)
☻ Se expresa en unidades de fuerza sobre unidades de superficie
☻ Representa la mayor parte de las cargas de un edificio, varía desde 10
Kg/m2 en una cubierta liviana hasta los 5000 Kg/m2 en el piso de un
depósito, pasando por los 800 Kg/m2 del entrepiso de una casa o los 1300
Kg/m2 del piso de un edificio importante.
☻ Se considera para dimensionar las losas o entrepisos
Carga Distribuida Superficial

Es la carga que está repartida sobre una línea, generalmente la
origina una superficie (losa) contigua que se apoya en esa línea
(viga), se expresa en Kg/m.
Es la que se considera para dimensionar las vigas
Carga Distribuida Lineal

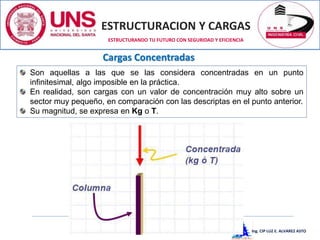

Son aquellas a las que se las considera concentradas en un punto
infinitesimal, algo imposible en la práctica.
En realidad, son cargas con un valor de concentración muy alto sobre un
sector muy pequeño, en comparación con las descriptas en el punto anterior.
Su magnitud, se expresa en Kg o T.
Cargas Concentradas

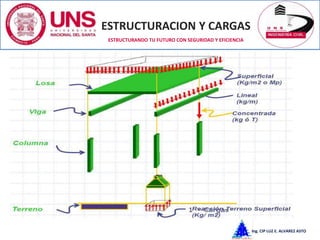

Se llama así a las que son aplicadas lentamente y accionan por un
período prolongado. La mayoría de las cargas con las que se
dimensiona en Arquitectura ,Estructuras, IE,IS I.G en otros son de
este tipo.
CARGAS ESTÁTICAS

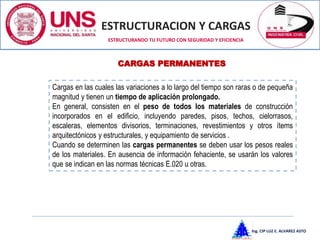

Cargas en las cuales las variaciones a lo largo del tiempo son raras o de pequeña
magnitud y tienen un tiempo de aplicación prolongado.
En general, consisten en el peso de todos los materiales de construcción
incorporados en el edificio, incluyendo paredes, pisos, techos, cielorrasos,
escaleras, elementos divisorios, terminaciones, revestimientos y otros ítems
arquitectónicos y estructurales, y equipamiento de servicios .
Cuando se determinen las cargas permanentes se deben usar los pesos reales
de los materiales. En ausencia de información fehaciente, se usarán los valores
que se indican en las normas técnicas E.020 u otras.
CARGAS PERMANENTES

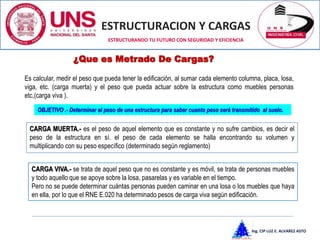

¿Que es Metrado De Cargas?
Es calcular, medir el peso que pueda tener la edificación, al sumar cada elemento columna, placa, losa,
viga, etc. (carga muerta) y el peso que pueda actuar sobre la estructura como muebles personas
etc,(carga viva ).
CARGA MUERTA.- es el peso de aquel elemento que es constante y no sufre cambios, es decir el
peso de la estructura en sí. el peso de cada elemento se halla encontrando su volumen y
multiplicando con su peso específico (determinado según reglamento)
CARGA VIVA.- se trata de aquel peso que no es constante y es móvil, se trata de personas muebles
y todo aquello que se apoye sobre la losa, pasarelas y es variable en el tiempo.
Pero no se puede determinar cuántas personas pueden caminar en una losa o los muebles que haya
en ella, por lo que el RNE E.020 ha determinado pesos de carga viva según edificación.
OBJETIVO .- Determinar el peso de una estructura para saber cuanto peso será transmitido al suelo.

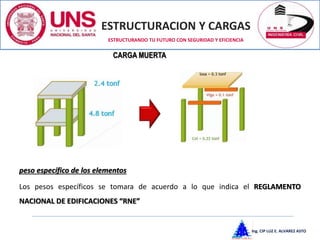

CARGA MUERTA
peso específico de los elementos
Los pesos específicos se tomara de acuerdo a lo que indica el REGLAMENTO
NACIONAL DE EDIFICACIONES “RNE”

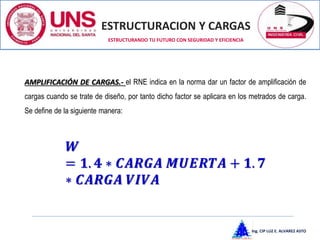

AMPLIFICACIÓN DE CARGAS.- el RNE indica en la norma dar un factor de amplificación de
cargas cuando se trate de diseño, por tanto dicho factor se aplicara en los metrados de carga.
Se define de la siguiente manera:
𝑾
= 𝟏. 𝟒 ∗ 𝑪𝑨𝑹𝑮𝑨 𝑴𝑼𝑬𝑹𝑻𝑨 + 𝟏. 𝟕
∗ 𝑪𝑨𝑹𝑮𝑨 𝑽𝑰𝑽𝑨

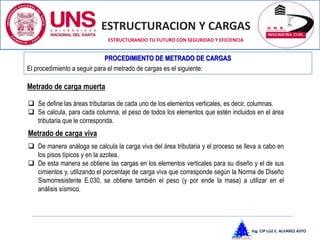

PROCEDIMIENTO DE METRADO DE CARGAS
El procedimiento a seguir para el metrado de cargas es el siguiente:
 Se define las áreas tributarias de cada uno de los elementos verticales, es decir, columnas.
 Se calcula, para cada columna, el peso de todos los elementos que estén incluidos en el área
tributaria que le corresponda.
 De manera análoga se calcula la carga viva del área tributaria y el proceso se lleva a cabo en
los pisos típicos y en la azotea.
 De esta manera se obtiene las cargas en los elementos verticales para su diseño y el de sus
cimientos y, utilizando el porcentaje de carga viva que corresponde según la Norma de Diseño
Sismorresistente E.030, se obtiene también el peso (y por ende la masa) a utilizar en el
análisis sísmico.
Metrado de carga muerta
Metrado de carga viva

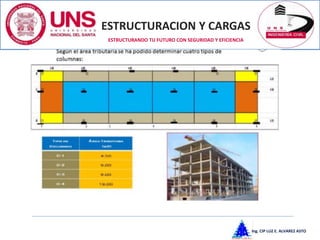

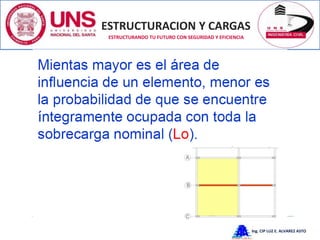

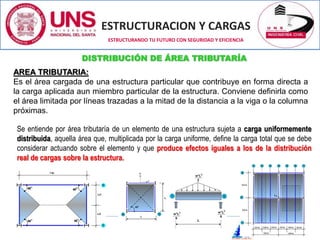

DISTRIBUCIÓN DE ÁREA TRIBUTARÍA

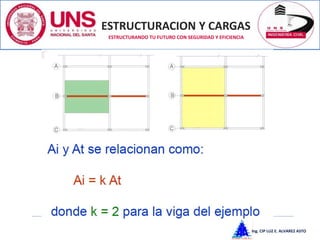

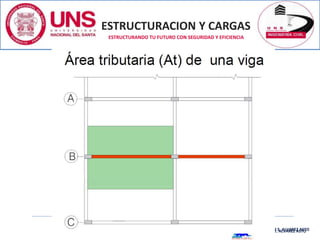

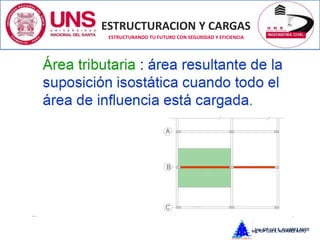

AREA TRIBUTARIA:
Es el área cargada de una estructura particular que contribuye en forma directa a
la carga aplicada aun miembro particular de la estructura. Conviene definirla como
el área limitada por líneas trazadas a la mitad de la distancia a la viga o la columna
próximas.
Se entiende por área tributaría de un elemento de una estructura sujeta a carga uniformemente
distribuida, aquella área que, multiplicada por la carga uniforme, define la carga total que se debe
considerar actuando sobre el elemento y que produce efectos iguales a los de la distribución
real de cargas sobre la estructura.

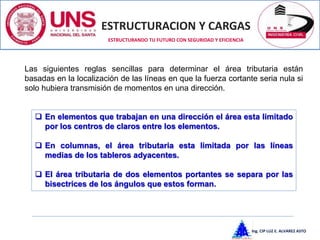

Las siguientes reglas sencillas para determinar el área tributaria están
basadas en la localización de las líneas en que la fuerza cortante seria nula si
solo hubiera transmisión de momentos en una dirección.
 En elementos que trabajan en una dirección el área esta limitado
por los centros de claros entre los elementos.
 En columnas, el área tributaria esta limitada por las líneas
medias de los tableros adyacentes.
 El área tributaria de dos elementos portantes se separa por las
bisectrices de los ángulos que estos forman.

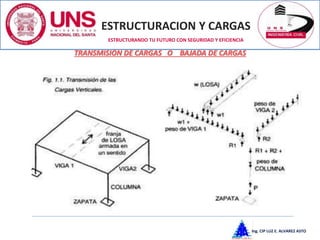

TRANSMISION DE CARGAS O BAJADA DE CARGAS

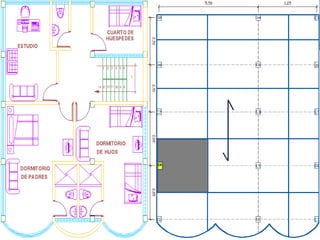

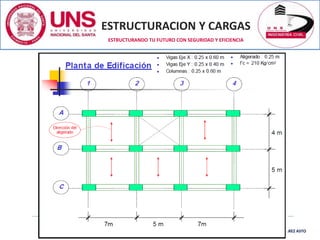

Ejemplos De Metrado:

C4

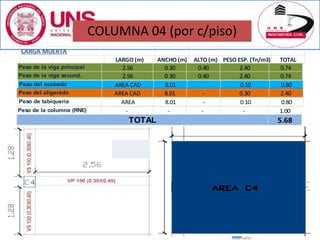

COLUMNA 04 (por c/piso)
CARGA MUERTA
LARGO (m) ANCHO (m) ALTO (m) PESO ESP. (Tn/m3) TOTAL
2.56 0.30 0.40 2.40 0.74
2.56 0.30 0.40 2.40 0.74
Peso de la viga principal
Peso de la viga secund.
AREA CAD 8.01 0.10 0.80Peso del acabado
AREA CAD 8.01 - 0.30 2.40Peso del aligerado
- - - - 1.00Peso de la columna (RNE)
5.68TOTAL
AREA 8.01 - 0.10 0.80Peso de tabiqueria

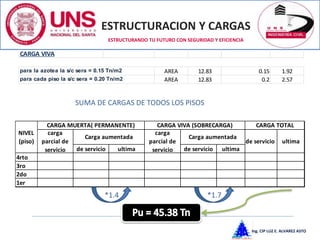

CARGA VIVA
para la azotea la s/c sera = 0.15 Tn/m2 AREA 12.83 0.15 1.92
para cada piso la s/c sera = 0.20 Tn/m2 AREA 12.83 0.2 2.57
SUMA DE CARGAS DE TODOS LOS PISOS
de servicio ultima de servicio ultima
4rto
3ro
2do
1er
NIVEL
(piso)
CARGA MUERTA( PERMANENTE) CARGA VIVA (SOBRECARGA) CARGA TOTAL
carga
parcial de
servicio
Carga aumentada
carga
parcial de
servicio
Carga aumentada
de servicio ultima
*1.4 *1.7
