Este documento describe diferentes tipos de estructuras y elementos estructurales. Explica los tipos de esfuerzos que soportan las estructuras como compresión, tracción, flexión y torsión. También describe los tipos básicos de elementos estructurales como cimientos, pilares, vigas y tirantes. Además, cubre los tipos de estructuras como masivas, abovedadas, trianguladas y colgantes. Por último, ofrece algunas fórmulas para mejorar la estabilidad de las estructuras.

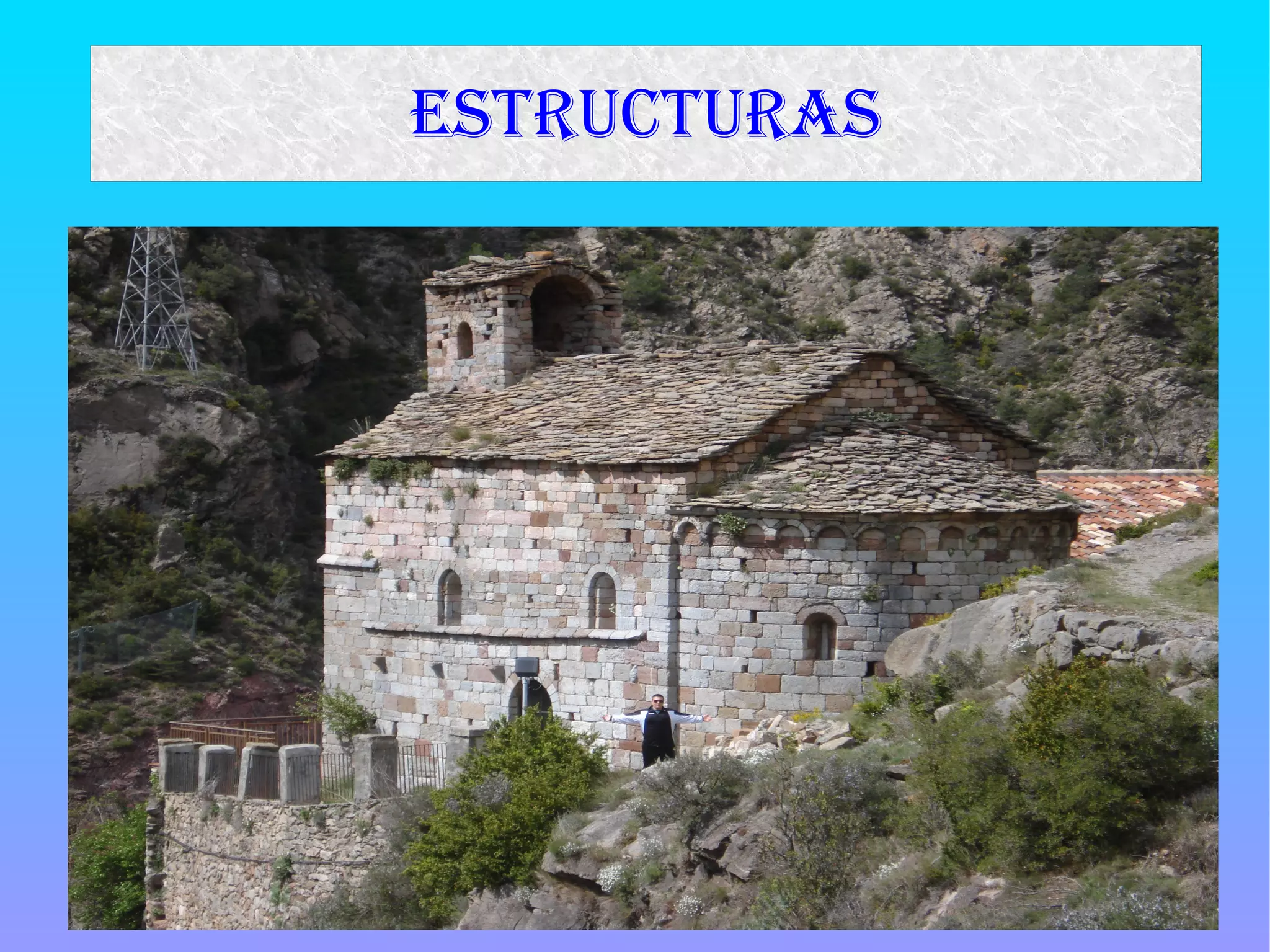

1. ESTRUCTURAS

2. CONTENIDOS
● TIPOS DE ESFUERZOS
● TIPOS DE ELEMENTOS ESTRUCTURALES
● TIPOS DE ESTRUCTURAS
● FÓRMULAS DE ESTABILIDAD

3. ¿Qué son las ESTRUCTURAS?
Son la parte de ciertos productos tecnológicos
formados por piezas resistentes que sirven para:
Resistir fuerzas
●
Servir de protección
●
Darles formas y
●
Proporcionarles estabilidad
●

4. TIPOS DE ESFUERZOS
● COMPRESIÓN
● TRACCIÓN
● FLEXIÓN
● TORSIÓN
● CORTADURA O
CIZALLA

5. COMPRESIÓN
● Este esfuerzo
produce
aplastamiento en las
piezas
● Se da sobre todo en
las piezas
horizontales, como
los PILARES

6. TRACCIÓN
● Este esfuerzo
produce el
estiramiento de las
piezas
● Se da sobre todo en
los TIRANTES

7. FLEXIÓN
● Este esfuerzo
produce que las
piezas se doblen
● Se da sobre todo en
los elementos
horizontales de las
estructuras, como las
VIGAS

8. TORSIÓN
● Este esfuerzo
produce que la pieza
se retuerza
● Como ejemplo, una
llave al girarla en su
cerradura o un
TORNILLO

9. CORTADURA O CIZALLA
● Este esfuerzo hace
que la pieza se
desgarre o rompa
● Como ejemplo la
acción de cortar con
una tijera

10. TIPOS DE ELEMENTOS
ESTRUCTURALES
● CIMIENTOS: son la base empotrada de las
estructuras
● PILARES: son los elementos verticales
● VIGAS: son los elementos horizontales
● TIRANTES: son cables flexibles
● ARCOS: es un elemento de forma curvada que
salva el espacio entre dos pilares o muros

11. CIMIENTOS
PILARES
TIRANTES
Sometidos a Sometido a
compresión compresión y
flexión
VIGAS
ARCOS
Sometidos a
tracción
Sometidas a flexión
Sometidos a
compresión

12. TIPOS DE ESTRUCTURAS
● MASIVAS: sus piezas
son pesadas,
macizas. Son
estruturas muy
pesadas, de piedra u
Aparecen columnas y dinteles hormigón.
● ABOVEDADAS: son
características formas
de arcos, cúpulas y
bóvedas

13. TIPOS DE ESTRUCTURAS
● TRIANGULADAS
● COLGANTES
● ENTRAMADAS
Las piezas de estas
estructuras son
barras alargadas,
ligeras y resistentes,
que se entrecruzan
formando un
esqueleto

14. OTROS TIPOS DE ESTRUCTURAS
● LAMINARES: sus
piezas son planchas
delgadas y
resistentes que
envuelven al objeto a
modo de caja o
carcasa
● NEUMÁTICAS
● GEODÉSICAS

15. FÓRMULAS PARA MEJORAR LA
ESTABILIDAD DE LAS ESTRUCTURAS
● Con tirantes y arcos
● Haciendo las estructuras
bajas y anchas (bajando el
centro de gravedad)
● Con peso en la base
● Con anclajes
● Aumentando la base, el
número de apoyos o la
separación entre ellos
● Empotrándola en el suelo
