2. Son un conjunto de elementos unidos entre si que garantiza la
solidez y la estabilidad a un objeto.

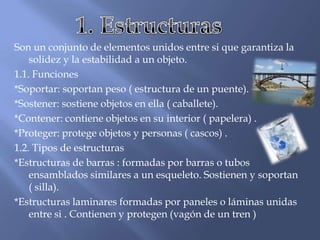

1.1. Funciones
*Soportar: soportan peso ( estructura de un puente).
*Sostener: sostiene objetos en ella ( caballete).
*Contener: contiene objetos en su interior ( papelera) .
*Proteger: protege objetos y personas ( cascos) .
1.2. Tipos de estructuras
*Estructuras de barras : formadas por barras o tubos
ensamblados similares a un esqueleto. Sostienen y soportan
( silla).
*Estructuras laminares formadas por paneles o láminas unidas
entre si . Contienen y protegen (vagón de un tren )

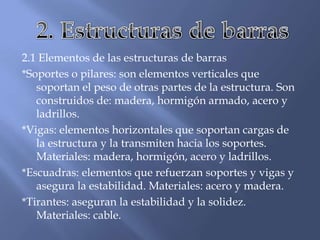

3. 2.1 Elementos de las estructuras de barras
*Soportes o pilares: son elementos verticales que
soportan el peso de otras partes de la estructura. Son
construidos de: madera, hormigón armado, acero y
ladrillos.
*Vigas: elementos horizontales que soportan cargas de
la estructura y la transmiten hacia los soportes.
Materiales: madera, hormigón, acero y ladrillos.
*Escuadras: elementos que refuerzan soportes y vigas y
asegura la estabilidad. Materiales: acero y madera.
*Tirantes: aseguran la estabilidad y la solidez.
Materiales: cable.

4. *Tracción: son fuerzas que tienden a estirar.
*Compresión: fuerzas que comprimen o aplastan.
*Flexión: fuerzas que se doblan.
*Torsión: fuerzas que hacen girar.
*Cizalladura: fuerzas que hacen roturas.

5. Se utilizan diversos recursos:
a) Perfiles metálicos :
Se usan porque pesan poco, resiste bien a los esfuerzos y se construyen
de acero y aluminio.
Tipos:
*Perfil en L : estanterías metálicas.
*Perfil en T : en construcción.
*Perfil en U : puertas correderas.
*Perfil en H o doble T : pilares y vigas.
*Perfil redondo : en sillas .
*Perfil cuadrado : marcos de ventanas .

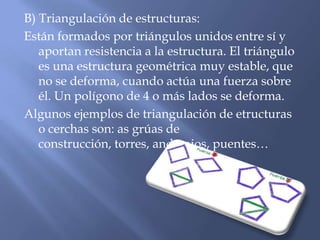

6. B) Triangulación de estructuras:
Están formados por triángulos unidos entre sí y
aportan resistencia a la estructura. El triángulo
es una estructura geométrica muy estable, que
no se deforma, cuando actúa una fuerza sobre
él. Un polígono de 4 o más lados se deforma.
Algunos ejemplos de triangulación de etructuras
o cerchas son: as grúas de
construcción, torres, andamios, puentes…

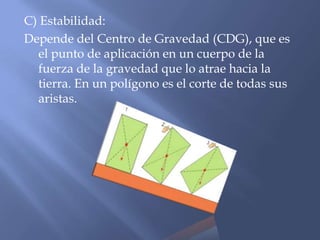

7. C) Estabilidad:
Depende del Centro de Gravedad (CDG), que es
el punto de aplicación en un cuerpo de la
fuerza de la gravedad que lo atrae hacia la
tierra. En un polígono es el corte de todas sus
aristas.

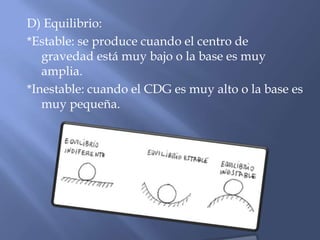

8. D) Equilibrio:
*Estable: se produce cuando el centro de
gravedad está muy bajo o la base es muy
amplia.
*Inestable: cuando el CDG es muy alto o la base es
muy pequeña.

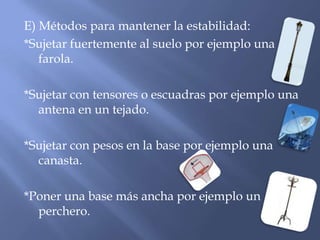

9. E) Métodos para mantener la estabilidad:
*Sujetar fuertemente al suelo por ejemplo una
farola.
*Sujetar con tensores o escuadras por ejemplo una
antena en un tejado.
*Sujetar con pesos en la base por ejemplo una
canasta.
*Poner una base más ancha por ejemplo un
perchero.
