El documento define una estructura como un conjunto de elementos que pueden soportar fuerzas sin romperse ni deformarse excesivamente. Explica que las estructuras resuelven problemas como proteger objetos, alcanzar alturas y salvar distancias. Además, clasifica las estructuras en naturales o artificiales y describe los diferentes tipos de estructuras artificiales como masivas, abovedadas, entramadas y colgantes.

1. LAS ESTRUCTURAS
Tecnología – Grado 6

2. ESTRUCTURA
• Una estructura es un conjunto de
elementos que pueden soportar los
efectos de las fuerzas que actúan
sobre él sin romperse y sin
deformarse excesivamente.

3. Soportar
Peso:
Salvar
distancias:
Proteger
objetos:
Conjunto de elementos
unidos entre si, capaces de
aguantar pesos y cargas
sin romperse y sin a penas
deformarse.
Nos sirven

4. Problemas que resuelven las
estructuras
 Proteger y dar sustentación a un
conjunto: esqueleto, chasis, etc
 Almacenar materiales: botella, presa ..
 Cerrar y cubrir espacios: bóvedas,
cúpulas, etc



Alcanzar alturas en el espacio: grúas,
torres, etc
Salvar accidentes geográficos: puentes,
túneles..
Generar superficies: carreteras,
estadios, aeropuertos…

5. Estructuras
Según su origen
pueden ser:
• Naturales
• Artificiales

6. Características de
Las estructuras deben cumplir alguna /as
de estas características:
 Ser Resistente (no se rompa)
Ser Estable (no se caiga ni vuelque)
Ser Rígida (no se deforme)
las estructuras

7. Estructuras estables
Una estructura es estable cuando no vuelca o se cae
con facilidad. Para ello el centro de gravedad debe
estar centrado sobre su base.

8. Estructuras estables
Para aumentar la estabilidad de una
estructura podemos:
Aumentar la superficie de apoyo.
Colocar peso en la base.
Utilizar tirantes.
Empotrar su parte inferior en el suelo.
Utilizar escuadras en la base.
Bajar el centro de gravedad.
Autor: M.Sol Rubio

9. Estructuras resistentes
• Una estructura es resistente cuando soporta
las cargas a las que esté sometida sin romperse.
• Depende de varios factores
– forma de sus elementos: Los arcos y los
triángulos proporcionan resistencia a las
estructuras.
– Los materiales utilizados como madera,
hormigón, acero…

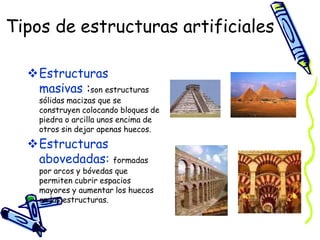

10. Tipos de estructuras artificiales
Estructuras
masivas :son estructuras
sólidas macizas que se
construyen colocando bloques de
piedra o arcilla unos encima de
otros sin dejar apenas huecos.
Estructuras
abovedadas: formadas
por arcos y bóvedas que
permiten cubrir espacios
mayores y aumentar los huecos
en las estructuras.

11. Estructuras entramadas: son las estructuras
que se utilizan en los bloques de viviendas. Están formadas
por barras o perfiles de acero u hormigón que se
entrecruzan entre sí formando un entramado. Los elementos
estructurales son vigas, pilares o columnas y la cimentación.
Tipos de estructuras artificiales

12. Estructuras trianguladas: son estructuras
de barras, metálicas o de madera, en forma triangular de
forma que le hace una estructura indeformable. Se
construyen redes planas o espaciales.
Tipos de estructuras artificiales

13. Estructuras colgantes: están sustentadas por
cables o perfiles sujetos a elementos de soporte. Los cables
reciben el nombre de tirantes, se utilizan para sujetar
carpas, puentes, etc.
Tipos de estructuras artificiales

14. Estructuras laminares: están constituidas por
láminas o paneles resistentes y delgados que envuelve al
objeto, formando una caja o carcasa que protege y
mantiene en su posición al resto de las piezas.
Ejemplo el chasis y la carrocería de un carro, la carcasa de
una lavadora o de un computador.
Tipos de estructuras artificiales

15. Observando y comparando estructuras, podemos encontrar en la mayoría de ellas algunos elementos comunes que
le brindan resistencia y estabilidad:
Pilares o
Columnas
Son los apoyos verticales, cuya función es la
de soportar cargas o el peso de otras partes de
la estructura. Los principales esfuerzos que
soporta son de compresión y pandeo. También
se le denomina poste, columna, etc
Las Vigas
Son piezas horizontales. Se
apoyan sobre dos puntos, y su
misión es la de soportar cargas.
Tirantes o
Tensores
Son cables inextensibles y que
tienen múltiples funciones dentro de
las estructuras:
a) Pueden servir para sujetar o
colgar vigas, como es el caso de la
mayoría de los puentes modernos.
b) Pueden servir de elementos de
sujeción de los elementos verticales
de la estructura, como sucede con
los palos de una tienda de campaña
o con las antenas de televisión.
Las
Escuadras
son triángulos rectángulos
que se emplean para reforzar
estructuras. Pueden ser
planas ( para unir una viga
con una columna), en forma
de L o en forma de prisma.
Los Arcos
Es un elemento que se emplea
mucho en las estructuras para
dar solidez (y salvar distancias).

16. 1.FUERZAS
• Una fuerza es aquello capaz de
deformar un cuerpo o alterar su estado
de movimiento o reposo.
• En las estructuras las fuerzas se llaman
cargas

17. 1.Fuerzas
 Las cargas pueden ser:
 Carga fija: las que no varían
con el paso del tiempo.
Ej.Peso tejado de una casa, el peso del
propio cuerpo
 Carga variable :varían con el
tiempo.
Ej. Empuje del viento, nieve, lluvia,
muebles, peso gente en un edificio

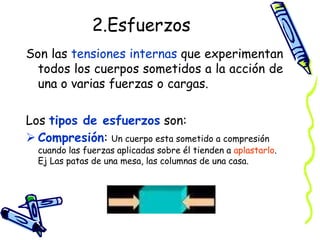

18. 2.Esfuerzos
Son las tensiones internas que experimentan
todos los cuerpos sometidos a la acción de
una o varias fuerzas o cargas.
Los tipos de esfuerzos son:
 Compresión: Un cuerpo esta sometido a compresión
cuando las fuerzas aplicadas sobre él tienden a aplastarlo.
Ej Las patas de una mesa, las columnas de una casa.

19. 2.Esfuerzos
Tracción: Un cuerpo está sometido a tracción cuando
las fuerzas aplicadas sobre él tienden a estirarlo. Ej Los
cables que sujetan las antenas
de as viviendas.
Flexión: Un cuerpo está sometido a tracción cuando las
fuerzas aplicadas sobre él tienden doblarlo. Ej El peso de
un albañil sobre la tabla de un andamio.

20. 2.Esfuerzos
Torsión: Un cuerpo está sometido a torsión
cuando las fuerzas aplicadas sobre él tienden a
retorcerlo. Ej Al escurrir una toalla mojada.
Cizalla: Un cuerpo está sometido a tracción
cuando las fuerzas aplicadas sobre él tienden a
cortarlo. Ej Al cortar un papel con tijeras.
