1. EXPEDIENTE TÉCNICO DE
OBRAS DE EDIFICACIÓN
CURSO

2. UNIDAD DE APRENDIZAJE N° 03
ESTUDIOS BÁSICOS Y
ESPECÍFICOS PARA LA
ELABORACIÓN DE
EXPEDIENTES TÉCNICOS DE
OBRAS DE EDIFICACIÓN

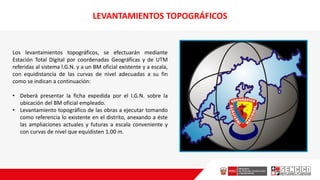

3. LEVANTAMIENTOS TOPOGRÁFICOS
Los levantamientos topográficos, se efectuarán mediante
Estación Total Digital por coordenadas Geográficas y de UTM
referidas al sistema l.G.N. y a un BM oficial existente y a escala,
con equidistancia de las curvas de nivel adecuadas a su fin
como se indican a continuación:
• Deberá presentar la ficha expedida por el I.G.N. sobre la
ubicación del BM oficial empleado.
• Levantamiento topográfico de las obras a ejecutar tomando
como referencia lo existente en el distrito, anexando a éste
las ampliaciones actuales y futuras a escala conveniente y
con curvas de nivel que equidisten 1.00 m.

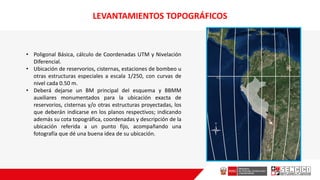

4. • Poligonal Básica, cálculo de Coordenadas UTM y Nivelación
Diferencial.
• Ubicación de reservorios, cisternas, estaciones de bombeo u
otras estructuras especiales a escala 1/250, con curvas de
nivel cada 0.50 m.
• Deberá dejarse un BM principal deI esquema y BBMM
auxiliares monumentados para la ubicación exacta de
reservorios, cisternas y/o otras estructuras proyectadas, los
que deberán indicarse en los planos respectivos; indicando
además su cota topográfica, coordenadas y descripción de la
ubicación referida a un punto fijo, acompañando una
fotografía que dé una buena idea de su ubicación.
LEVANTAMIENTOS TOPOGRÁFICOS

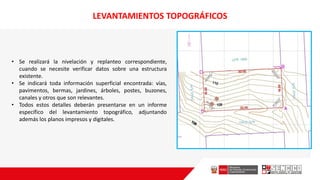

5. • Se realizará la nivelación y replanteo correspondiente,
cuando se necesite verificar datos sobre una estructura
existente.
• Se indicará toda información superficial encontrada: vías,
pavimentos, bermas, jardines, árboles, postes, buzones,
canales y otros que son relevantes.
• Todos estos detalles deberán presentarse en un informe
específico del levantamiento topográfico, adjuntando
además los planos impresos y digitales.
LEVANTAMIENTOS TOPOGRÁFICOS

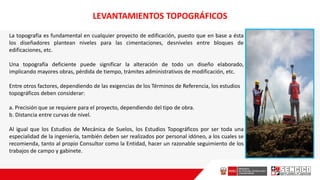

6. La topografía es fundamental en cualquier proyecto de edificación, puesto que en base a ésta
los diseñadores plantean niveles para las cimentaciones, desniveles entre bloques de
edificaciones, etc.
Una topografía deficiente puede significar la alteración de todo un diseño elaborado,
implicando mayores obras, pérdida de tiempo, trámites administrativos de modificación, etc.
Entre otros factores, dependiendo de las exigencias de los Términos de Referencia, los estudios
topográficos deben considerar:
a. Precisión que se requiere para el proyecto, dependiendo del tipo de obra.
b. Distancia entre curvas de nivel.
Al igual que los Estudios de Mecánica de Suelos, los Estudios Topográficos por ser toda una
especialidad de la ingeniería, también deben ser realizados por personal idóneo, a los cuales se
recomienda, tanto al propio Consultor como la Entidad, hacer un razonable seguimiento de los
trabajos de campo y gabinete.
LEVANTAMIENTOS TOPOGRÁFICOS

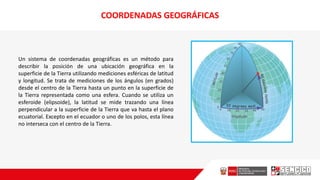

7. COORDENADAS GEOGRÁFICAS
Un sistema de coordenadas geográficas es un método para
describir la posición de una ubicación geográfica en la
superficie de la Tierra utilizando mediciones esféricas de latitud
y longitud. Se trata de mediciones de los ángulos (en grados)
desde el centro de la Tierra hasta un punto en la superficie de
la Tierra representada como una esfera. Cuando se utiliza un
esferoide (elipsoide), la latitud se mide trazando una línea
perpendicular a la superficie de la Tierra que va hasta el plano
ecuatorial. Excepto en el ecuador o uno de los polos, esta línea
no interseca con el centro de la Tierra.

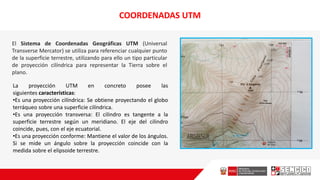

8. COORDENADAS UTM
El Sistema de Coordenadas Geográficas UTM (Universal
Transverse Mercator) se utiliza para referenciar cualquier punto
de la superficie terrestre, utilizando para ello un tipo particular
de proyección cilíndrica para representar la Tierra sobre el
plano.
La proyección UTM en concreto posee las
siguientes características:
•Es una proyección cilíndrica: Se obtiene proyectando el globo
terráqueo sobre una superficie cilíndrica.
•Es una proyección transversa: El cilindro es tangente a la
superficie terrestre según un meridiano. El eje del cilindro
coincide, pues, con el eje ecuatorial.
•Es una proyección conforme: Mantiene el valor de los ángulos.
Si se mide un ángulo sobre la proyección coincide con la
medida sobre el elipsoide terrestre.

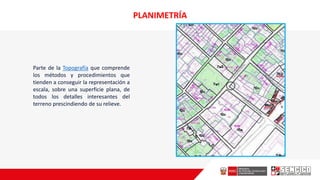

9. PLANIMETRÍA
Parte de la Topografía que comprende
los métodos y procedimientos que
tienden a conseguir la representación a
escala, sobre una superficie plana, de
todos los detalles interesantes del
terreno prescindiendo de su relieve.

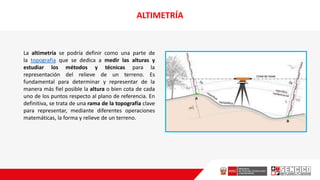

10. ALTIMETRÍA
La altimetría se podría definir como una parte de
la topografía que se dedica a medir las alturas y
estudiar los métodos y técnicas para la
representación del relieve de un terreno. Es
fundamental para determinar y representar de la
manera más fiel posible la altura o bien cota de cada
uno de los puntos respecto al plano de referencia. En
definitiva, se trata de una rama de la topografía clave
para representar, mediante diferentes operaciones
matemáticas, la forma y relieve de un terreno.

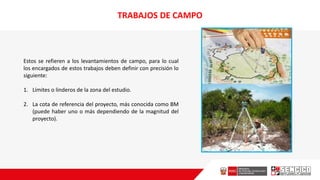

11. TRABAJOS DE CAMPO
Estos se refieren a los levantamientos de campo, para lo cual
los encargados de estos trabajos deben definir con precisión lo
siguiente:
1. Límites o linderos de la zona del estudio.
2. La cota de referencia del proyecto, más conocida como BM
(puede haber uno o más dependiendo de la magnitud del
proyecto).

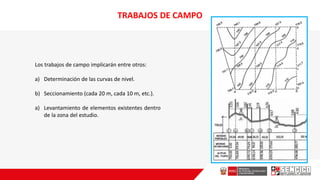

12. Los trabajos de campo implicarán entre otros:
a) Determinación de las curvas de nivel.
b) Seccionamiento (cada 20 m, cada 10 m, etc.).
a) Levantamiento de elementos existentes dentro
de la zona del estudio.
TRABAJOS DE CAMPO

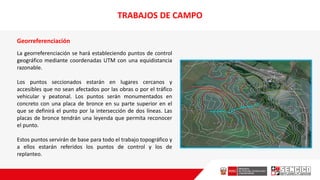

13. Georreferenciación
La georreferenciación se hará estableciendo puntos de control
geográfico mediante coordenadas UTM con una equidistancia
razonable.
Los puntos seccionados estarán en lugares cercanos y
accesibles que no sean afectados por las obras o por el tráfico
vehicular y peatonal. Los puntos serán monumentados en
concreto con una placa de bronce en su parte superior en el
que se definirá el punto por la intersección de dos líneas. Las
placas de bronce tendrán una leyenda que permita reconocer
el punto.
Estos puntos servirán de base para todo el trabajo topográfico y
a ellos estarán referidos los puntos de control y los de
replanteo.
TRABAJOS DE CAMPO

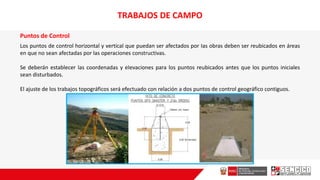

14. Puntos de Control
Los puntos de control horizontal y vertical que puedan ser afectados por Ias obras deben ser reubicados en áreas
en que no sean afectadas por las operaciones constructivas.
Se deberán establecer las coordenadas y eIevaciones para los puntos reubicados antes que los puntos iniciales
sean disturbados.
El ajuste de los trabajos topográficos será efectuado con relación a dos puntos de control geográfico contiguos.
TRABAJOS DE CAMPO

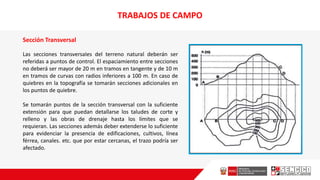

15. Sección Transversal
Las secciones transversaIes del terreno natural deberán ser
referidas a puntos de control. El espaciamiento entre secciones
no deberá ser mayor de 20 m en tramos en tangente y de 10 m
en tramos de curvas con radios inferiores a 100 m. En caso de
quiebres en la topografía se tomarán secciones adicionales en
los puntos de quiebre.
Se tomarán puntos de la sección transversal con la suficiente
extensión para que puedan detallarse los taludes de corte y
relleno y las obras de drenaje hasta los límites que se
requieran. Las secciones además deber extenderse lo suficiente
para evidenciar la presencia de edificaciones, cultivos, línea
férrea, canales. etc. que por estar cercanas, el trazo podría ser
afectado.
TRABAJOS DE CAMPO

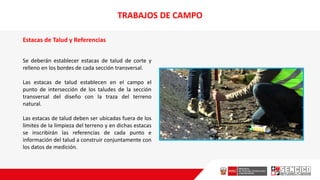

16. Estacas de Talud y Referencias
Se deberán establecer estacas de talud de corte y
relleno en los bordes de cada sección transversal.
Las estacas de talud establecen en eI campo el
punto de intersección de los taludes de la sección
transversal del diseño con la traza del terreno
natural.
Las estacas de talud deben ser ubicadas fuera de los
límites de Ia limpieza del terreno y en dichas estacas
se inscribirán las referencias de cada punto e
información del talud a construir conjuntamente con
los datos de medición.
TRABAJOS DE CAMPO

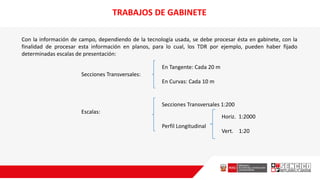

17. TRABAJOS DE GABINETE
Con la información de campo, dependiendo de la tecnología usada, se debe procesar ésta en gabinete, con la
finalidad de procesar esta información en planos, para lo cual, los TDR por ejemplo, pueden haber fijado
determinadas escalas de presentación:
Secciones Transversales:
En Tangente: Cada 20 m
En Curvas: Cada 10 m
Escalas:
Secciones Transversales 1:200
Perfil Longitudinal
Horiz. 1:2000
Vert. 1:20

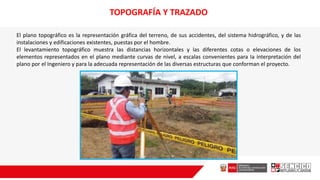

18. TOPOGRAFÍA Y TRAZADO
El plano topográfico es la representación gráfica del terreno, de sus accidentes, del sistema hidrográfico, y de las
instalaciones y edificaciones existentes, puestas por el hombre.
El levantamiento topográfico muestra las distancias horizontales y las diferentes cotas o elevaciones de los
elementos representados en el plano mediante curvas de nivel, a escalas convenientes para Ia interpretación del
plano por el Ingeniero y para la adecuada representación de las diversas estructuras que conforman el proyecto.

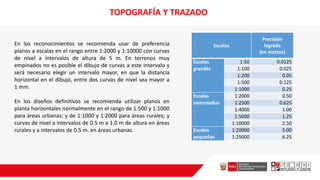

19. En los reconocimientos se recomienda usar de preferencia
planos a escalas en el rango entre 1:2000 y 1:10000 con curvas
de nivel a intervalos de altura de 5 m. En terrenos muy
empinados no es posible el dibujo de curvas a este intervalo y
será necesario elegir un intervalo mayor, en que la distancia
horizontal en el dibujo, entre dos curvas de nivel sea mayor a
1 mm.
En los diseños definitivos se recomienda utilizar planos en
planta horizontales normalmente en el rango de 1:500 y 1:1000
para áreas urbanas; y de 1:1000 y 1:2000 para áreas rurales; y
curvas de nivel a intervalos de 0.5 m a 1.0 m de altura en áreas
rurales y a intervalos de 0.5 m. en áreas urbanas.
TOPOGRAFÍA Y TRAZADO
Escalas
Precisión
lograda
(en metros)
Escalas
grandes
1:50 0.0125
1:100 0.025
1:200 0.05
1:500 0.125
1:1000 0.25
Escalas
intermedias
1:2000 0.50
1:2500 0.625
1:4000 1.00
1:5000 1.25
1:10000 2.50
Escalas
pequeñas
1:20000 5.00
1:25000 6.25

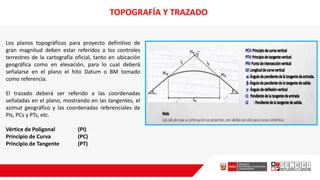

20. Los planos topográficos para proyecto definitivo de
gran magnitud deben estar referidos a los controles
terrestres de la cartografía oficial, tanto en ubicación
geográfica como en elevación, para lo cuaI deberá
señalarse en el plano el hito Datum o BM tomado
como referencia.
El trazado deberá ser referido a las coordenadas
señaladas en el plano, mostrando en las tangentes, el
azimut geográfico y las coordenadas referenciales de
PIs, PCs y PTs, etc.
Vértice de Poligonal (PI)
Principio de Curva (PC)
Principio de Tangente (PT)
TOPOGRAFÍA Y TRAZADO

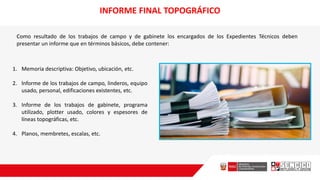

21. INFORME FINAL TOPOGRÁFICO
Como resultado de los trabajos de campo y de gabinete los encargados de los Expedientes Técnicos deben
presentar un informe que en términos básicos, debe contener:
1. Memoria descriptiva: Objetivo, ubicación, etc.
2. lnforme de los trabajos de campo, linderos, equipo
usado, personal, edificaciones existentes, etc.
3. Informe de los trabajos de gabinete, programa
utilizado, plotter usado, colores y espesores de
líneas topográficas, etc.
4. Planos, membretes, escalas, etc.

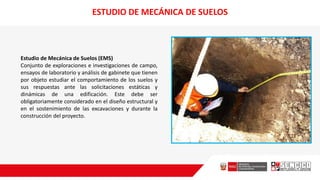

22. ESTUDIO DE MECÁNICA DE SUELOS
Estudio de Mecánica de Suelos (EMS)
Conjunto de exploraciones e investigaciones de campo,
ensayos de laboratorio y análisis de gabinete que tienen
por objeto estudiar el comportamiento de los suelos y
sus respuestas ante las solicitaciones estáticas y
dinámicas de una edificación. Este debe ser
obligatoriamente considerado en el diseño estructural y
en el sostenimiento de las excavaciones y durante la
construcción del proyecto.

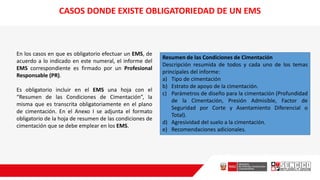

23. OBLIGATORIEDAD DEL ESTUDIO DE MECÁNICA DE SUELOS

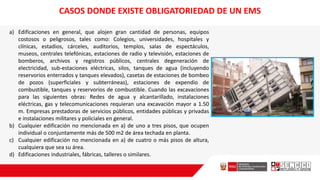

Todo proyecto de edificación debe contar con EMS (Estudio de Mecánica de Suelos) o ITS (Informe Técnico de
Suelos) según sea el caso.

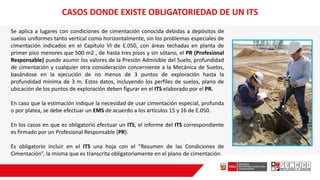

El ITS no tiene la rigurosidad técnica del EMS y comprende la realización de no menos
de 3 puntos de exploración a 3 m de profundidad, ensayos de laboratorio y análisis de
gabinete que tienen por objeto estimar el comportamiento de los suelos y sus
respuestas ante las solicitaciones estáticas y dinámicas de una edificación con un
número de pisos no mayor a 3, cuya área en planta de primer piso sea menor a 500
m2, sin sótanos y que no requiera Platea o Solado de Cimentación. Debe incluir la
Hoja de Resumen establecida en el Anexo I de la NTE E.050. que debe ser
obligatoriamente considerado en el diseño estructural y del sostenimiento de las
excavaciones y durante la construcción del proyecto.

24. CASOS DONDE EXISTE OBLIGATORIEDAD DE UN EMS
a) Edificaciones en general, que alojen gran cantidad de personas, equipos
costosos o peligrosos, tales como: Colegios, universidades, hospitales y
clínicas, estadios, cárceles, auditorios, templos, salas de espectáculos,
museos, centrales telefónicas, estaciones de radio y televisión, estaciones de
bomberos, archivos y registros públicos, centrales degeneración de
electricidad, sub-estaciones eléctricas, silos, tanques de agua (incluyendo
reservorios enterrados y tanques elevados), casetas de estaciones de bombeo
de pozos (superficiales y subterráneas), estaciones de expendio de
combustible, tanques y reservorios de combustible. Cuando las excavaciones
para las siguientes obras: Redes de agua y alcantarillado, instalaciones
eléctricas, gas y telecomunicaciones requieran una excavación mayor a 1.50
m. Empresas prestadoras de servicios públicos, entidades públicas y privadas
e instalaciones militares y policiales en general.
b) Cualquier edificación no mencionada en a) de uno a tres pisos, que ocupen
individual o conjuntamente más de 500 m2 de área techada en planta.
c) Cualquier edificación no mencionada en a) de cuatro o más pisos de altura,
cualquiera que sea su área.
d) Edificaciones industriales, fábricas, talleres o similares.

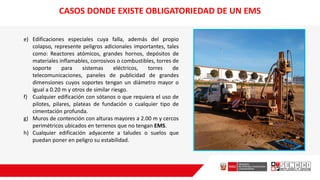

25. e) Edificaciones especiales cuya falla, además del propio
colapso, represente peligros adicionales importantes, tales
como: Reactores atómicos, grandes hornos, depósitos de
materiales inflamables, corrosivos o combustibles, torres de
soporte para sistemas eléctricos, torres de
telecomunicaciones, paneles de publicidad de grandes
dimensiones cuyos soportes tengan un diámetro mayor o
igual a 0.20 m y otros de similar riesgo.
f) Cualquier edificación con sótanos o que requiera el uso de
pilotes, pilares, plateas de fundación o cualquier tipo de
cimentación profunda.
g) Muros de contención con alturas mayores a 2.00 m y cercos
perimétricos ubicados en terrenos que no tengan EMS.
h) Cualquier edificación adyacente a taludes o suelos que
puedan poner en peligro su estabilidad.
CASOS DONDE EXISTE OBLIGATORIEDAD DE UN EMS

26. En los casos en que es obligatorio efectuar un EMS, de
acuerdo a lo indicado en este numeral, el informe del
EMS correspondiente es firmado por un Profesional
Responsable (PR).

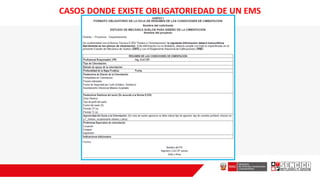

Es obligatorio incluir en el EMS una hoja con el
“Resumen de las Condiciones de Cimentación”, la
misma que es transcrita obligatoriamente en el plano
de cimentación. En el Anexo I se adjunta el formato
obligatorio de la hoja de resumen de las condiciones de
cimentación que se debe emplear en los EMS.
Resumen de las Condiciones de Cimentación
Descripción resumida de todos y cada uno de los temas
principales del informe:
a) Tipo de cimentación
b) Estrato de apoyo de la cimentación.
c) Parámetros de diseño para la cimentación (Profundidad
de la Cimentación, Presión Admisible, Factor de
Seguridad por Corte y Asentamiento Diferencial o
Total).
d) Agresividad del suelo a la cimentación.
e) Recomendaciones adicionales.
CASOS DONDE EXISTE OBLIGATORIEDAD DE UN EMS

27. CASOS DONDE EXISTE OBLIGATORIEDAD DE UN EMS

28. CASOS DONDE EXISTE OBLIGATORIEDAD DE UN ITS
Se aplica a lugares con condiciones de cimentación conocida debidas a depósitos de
suelos uniformes tanto vertical como horizontalmente, sin los problemas especiales de
cimentación indicados en el Capítulo VI de E.050, con áreas techadas en planta de
primer piso menores que 500 m2 , de hasta tres pisos y sin sótano, el PR (Profesional
Responsable) puede asumir los valores de la Presión Admisible del Suelo, profundidad
de cimentación y cualquier otra consideración concerniente a la Mecánica de Suelos,
basándose en la ejecución de no menos de 3 puntos de exploración hasta la
profundidad mínima de 3 m. Estos datos, incluyendo los perfiles de suelos, plano de
ubicación de los puntos de exploración deben figurar en el ITS elaborado por el PR.
En caso que la estimación indique la necesidad de usar cimentación especial, profunda
o por platea, se debe efectuar un EMS de acuerdo a los artículos 15 y 16 de E.050.
En los casos en que es obligatorio efectuar un ITS, el informe del ITS correspondiente
es firmado por un Profesional Responsable (PR).
Es obligatorio incluir en el ITS una hoja con el “Resumen de las Condiciones de
Cimentación”, la misma que es transcrita obligatoriamente en el plano de cimentación.

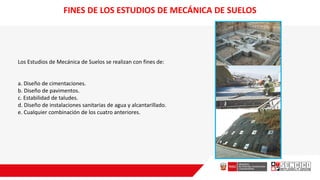

29. FINES DE LOS ESTUDIOS DE MECÁNICA DE SUELOS
Los Estudios de Mecánica de Suelos se realizan con fines de:
a. Diseño de cimentaciones.
b. Diseño de pavimentos.
c. Estabilidad de taludes.
d. Diseño de instalaciones sanitarias de agua y alcantarillado.
e. Cualquier combinación de los cuatro anteriores.

30. ALCANCE DE LOS ESTUDIOS DE MECÁNICA DE SUELOS
La información del EMS es válida solamente para el área y tipo de obra indicadas en el informe firmado por el PR.
Los resultados y exploraciones de campo y laboratorio, así como el análisis, conclusiones y recomendaciones del
EMS, sólo se aplican al terreno y edificaciones comprendidas en el mismo. No se emplean en otros terrenos, para
otras edificaciones, o para otro tipo de obra. En el caso que se trate de la verificación de un EMS, el PR puede
optar por validar los resultados de la exploración de campo y laboratorio, si lo considera pertinente, asumiendo la
responsabilidad pertinente.

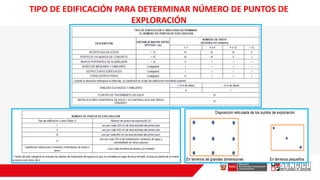

31. TIPO DE EDIFICACIÓN PARA DETERMINAR NÚMERO DE PUNTOS DE
EXPLORACIÓN

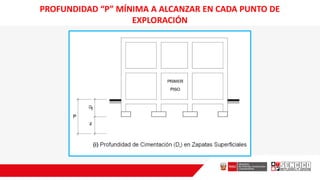

32. PROFUNDIDAD “P” MÍNIMA A ALCANZAR EN CADA PUNTO DE
EXPLORACIÓN

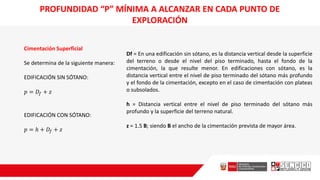

Cimentación Superficial
Se determina de la siguiente manera:
EDIFICACIÓN SIN SÓTANO:
𝑝 = 𝐷𝑓 + 𝑧
EDIFICACIÓN CON SÓTANO:
𝑝 = ℎ + 𝐷𝑓 + 𝑧
Df = En una edificación sin sótano, es la distancia vertical desde la superficie
del terreno o desde el nivel del piso terminado, hasta el fondo de la
cimentación, la que resulte menor. En edificaciones con sótano, es la
distancia vertical entre el nivel de piso terminado del sótano más profundo
y el fondo de la cimentación, excepto en el caso de cimentación con plateas
o subsolados.
h = Distancia vertical entre el nivel de piso terminado del sótano más
profundo y la superficie del terreno natural.
z = 1.5 B; siendo B el ancho de la cimentación prevista de mayor área.

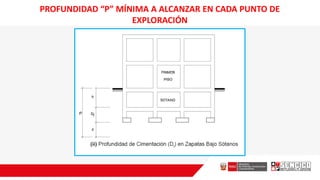

33. PROFUNDIDAD “P” MÍNIMA A ALCANZAR EN CADA PUNTO DE
EXPLORACIÓN

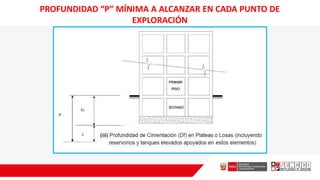

34. PROFUNDIDAD “P” MÍNIMA A ALCANZAR EN CADA PUNTO DE
EXPLORACIÓN

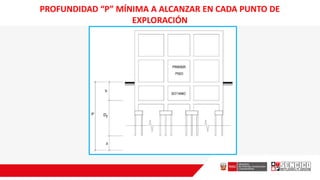

35. PROFUNDIDAD “P” MÍNIMA A ALCANZAR EN CADA PUNTO DE
EXPLORACIÓN

36. Cimentación Profunda
La profundidad mínima de exploración,
corresponde a la longitud del elemento que
transmite la carga a mayores profundidades
(pilote, pilar, etc.), más la profundidad z.
𝑝 = ℎ + 𝐷𝑓 + 𝑧
Df = En una edificación sin sótano, es la distancia vertical desde
la superficie del terreno hasta el extremo de la cimentación
profunda (pilote, pilar, etc.). En edificaciones con sótano, es la
distancia vertical entre el nivel de piso terminado del sótano
más profundo y el extremo de la cimentación profunda.
h = Distancia vertical entre el nivel de piso terminado del
sótano más profundo y la superficie del terreno natural.
z = 6.00 metros, en el 80 % de los sondeos y 1.5 B, en el 20 %
de los sondeos, siendo B el ancho de la cimentación,
delimitada por los puntos de todos los pilotes o las bases de
todos los pilares.
PROFUNDIDAD “P” MÍNIMA A ALCANZAR EN CADA PUNTO DE
EXPLORACIÓN

37. PROFUNDIDAD “P” MÍNIMA A ALCANZAR EN CADA PUNTO DE
EXPLORACIÓN

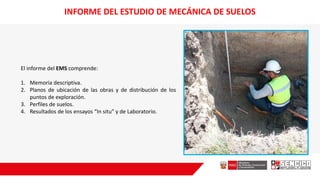

38. INFORME DEL ESTUDIO DE MECÁNICA DE SUELOS
El informe del EMS comprende:
1. Memoria descriptiva.

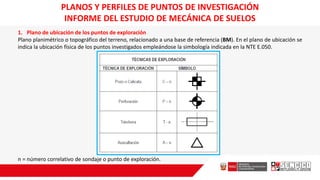

2. Planos de ubicación de las obras y de distribución de los
puntos de exploración.
3. Perfiles de suelos.
4. Resultados de los ensayos “In situ” y de Laboratorio.

39. MEMORIA DESCRIPTIVA
INFORME DEL ESTUDIO DE MECÁNICA DE SUELOS

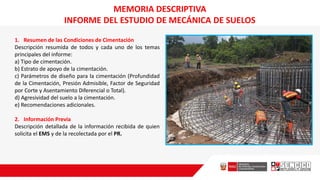

1. Resumen de las Condiciones de Cimentación
Descripción resumida de todos y cada uno de los temas
principales del informe:
a) Tipo de cimentación.
b) Estrato de apoyo de la cimentación.
c) Parámetros de diseño para la cimentación (Profundidad
de la Cimentación, Presión Admisible, Factor de Seguridad
por Corte y Asentamiento Diferencial o Total).
d) Agresividad del suelo a la cimentación.
e) Recomendaciones adicionales.
2. Información Previa
Descripción detallada de la información recibida de quien
solicita el EMS y de la recolectada por el PR.

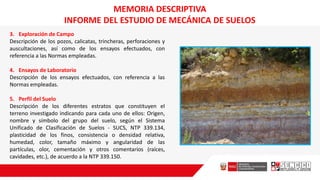

40. 3. Exploración de Campo
Descripción de los pozos, calicatas, trincheras, perforaciones y
auscultaciones, así como de los ensayos efectuados, con
referencia a las Normas empleadas.
4. Ensayos de Laboratorio
Descripción de los ensayos efectuados, con referencia a las
Normas empleadas.

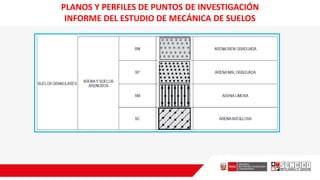

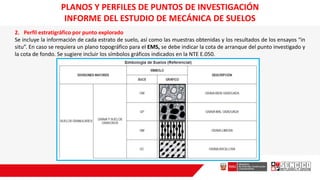

5. Perfil del Suelo
Descripción de los diferentes estratos que constituyen el
terreno investigado indicando para cada uno de ellos: Origen,
nombre y símbolo del grupo del suelo, según el Sistema
Unificado de Clasificación de Suelos - SUCS, NTP 339.134,
plasticidad de los finos, consistencia o densidad relativa,
humedad, color, tamaño máximo y angularidad de las
partículas, olor, cementación y otros comentarios (raíces,
cavidades, etc.), de acuerdo a la NTP 339.150.
MEMORIA DESCRIPTIVA
INFORME DEL ESTUDIO DE MECÁNICA DE SUELOS

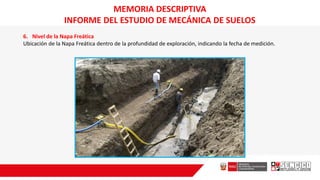

41. 6. Nivel de la Napa Freática
Ubicación de la Napa Freática dentro de la profundidad de exploración, indicando la fecha de medición.
MEMORIA DESCRIPTIVA
INFORME DEL ESTUDIO DE MECÁNICA DE SUELOS

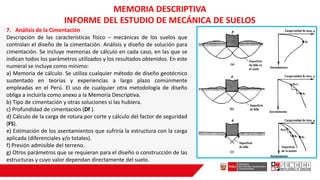

42. 7. Análisis de la Cimentación
Descripción de las características físico – mecánicas de los suelos que
controlan el diseño de la cimentación. Análisis y diseño de solución para
cimentación. Se incluye memorias de cálculo en cada caso, en las que se
indican todos los parámetros utilizados y los resultados obtenidos. En este
numeral se incluye como mínimo:
a) Memoria de cálculo. Se utiliza cualquier método de diseño geotécnico
sustentado en teorías y experiencias a largo plazo comúnmente
empleadas en el Perú. El uso de cualquier otra metodología de diseño
obliga a incluirla como anexo a la Memoria Descriptiva.
b) Tipo de cimentación y otras soluciones si las hubiera.
c) Profundidad de cimentación (Df ).
d) Cálculo de la carga de rotura por corte y cálculo del factor de seguridad
(FS).
e) Estimación de los asentamientos que sufriría la estructura con la carga
aplicada (diferenciales y/o totales).
f) Presión admisible del terreno.
g) Otros parámetros que se requieran para el diseño o construcción de las
estructuras y cuyo valor dependan directamente del suelo.
MEMORIA DESCRIPTIVA
INFORME DEL ESTUDIO DE MECÁNICA DE SUELOS

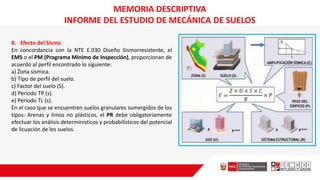

43. 8. Efecto del Sismo
En concordancia con la NTE E.030 Diseño Sismorresistente, el
EMS o el PM (Programa Mínimo de Inspección), proporcionan de
acuerdo al perfil encontrado lo siguiente:
a) Zona sísmica.
b) Tipo de perfil del suelo.
c) Factor del suelo (S).
d) Período TP (s).
e) Período TL (s).
En el caso que se encuentren suelos granulares sumergidos de los
tipos: Arenas y limos no plásticos, el PR debe obligatoriamente
efectuar los análisis determinísticos y probabilísticos del potencial
de licuación de los suelos.
MEMORIA DESCRIPTIVA
INFORME DEL ESTUDIO DE MECÁNICA DE SUELOS

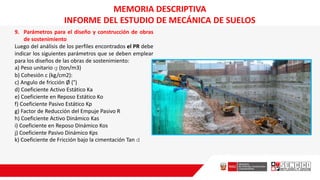

44. 9. Parámetros para el diseño y construcción de obras
de sostenimiento
Luego del análisis de los perfiles encontrados el PR debe
indicar los siguientes parámetros que se deben emplear
para los diseños de las obras de sostenimiento:
a) Peso unitario g (ton/m3)
b) Cohesión c (kg/cm2):
c) Angulo de fricción Ø (°)
d) Coeficiente Activo Estático Ka
e) Coeficiente en Reposo Estático Ko
f) Coeficiente Pasivo Estático Kp
g) Factor de Reducción del Empuje Pasivo R
h) Coeficiente Activo Dinámico Kas
i) Coeficiente en Reposo Dinámico Kos
j) Coeficiente Pasivo Dinámico Kps
k) Coeficiente de Fricción bajo la cimentación Tan d
MEMORIA DESCRIPTIVA
INFORME DEL ESTUDIO DE MECÁNICA DE SUELOS

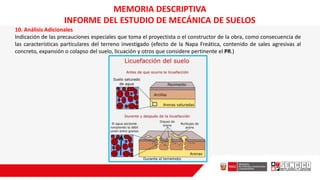

45. 10. Análisis Adicionales
Indicación de las precauciones especiales que toma el proyectista o el constructor de la obra, como consecuencia de
las características particulares del terreno investigado (efecto de la Napa Freática, contenido de sales agresivas al
concreto, expansión o colapso del suelo, licuación y otros que considere pertinente el PR.)
MEMORIA DESCRIPTIVA
INFORME DEL ESTUDIO DE MECÁNICA DE SUELOS

46. PLANOS Y PERFILES DE PUNTOS DE INVESTIGACIÓN
INFORME DEL ESTUDIO DE MECÁNICA DE SUELOS
1. Plano de ubicación de los puntos de exploración
Plano planimétrico o topográfico del terreno, relacionado a una base de referencia (BM). En el plano de ubicación se
indica la ubicación física de los puntos investigados empleándose la simbología indicada en la NTE E.050.
n = número correlativo de sondaje o punto de exploración.

47. 2. Perfil estratigráfico por punto explorado
Se incluye la información de cada estrato de suelo, así como las muestras obtenidas y los resultados de los ensayos “in
situ”. En caso se requiera un plano topográfico para el EMS, se debe indicar la cota de arranque del punto investigado y
la cota de fondo. Se sugiere incluir los símbolos gráficos indicados en la NTE E.050.
PLANOS Y PERFILES DE PUNTOS DE INVESTIGACIÓN
INFORME DEL ESTUDIO DE MECÁNICA DE SUELOS

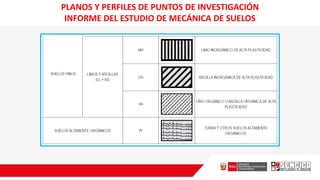

48. PLANOS Y PERFILES DE PUNTOS DE INVESTIGACIÓN
INFORME DEL ESTUDIO DE MECÁNICA DE SUELOS

49. PLANOS Y PERFILES DE PUNTOS DE INVESTIGACIÓN
INFORME DEL ESTUDIO DE MECÁNICA DE SUELOS

50. PLANOS Y PERFILES DE PUNTOS DE INVESTIGACIÓN
INFORME DEL ESTUDIO DE MECÁNICA DE SUELOS

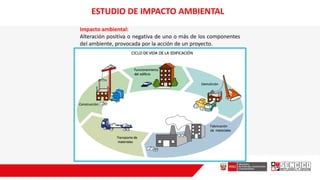

51. ESTUDIO DE IMPACTO AMBIENTAL
Impacto ambiental:
Alteración positiva o negativa de uno o más de los componentes
del ambiente, provocada por la acción de un proyecto.

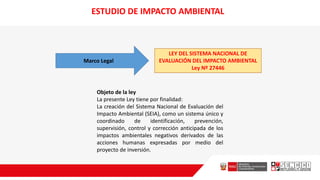

52. Marco Legal
LEY DEL SISTEMA NACIONAL DE
EVALUACIÓN DEL IMPACTO AMBIENTAL
Ley Nº 27446
Objeto de la ley
La presente Ley tiene por finalidad:
La creación del Sistema Nacional de Evaluación del
Impacto Ambiental (SEIA), como un sistema único y
coordinado de identificación, prevención,
supervisión, control y corrección anticipada de los
impactos ambientales negativos derivados de las
acciones humanas expresadas por medio del
proyecto de inversión.
ESTUDIO DE IMPACTO AMBIENTAL

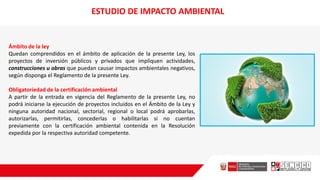

53. Ámbito de la ley
Quedan comprendidos en el ámbito de aplicación de la presente Ley, los
proyectos de inversión públicos y privados que impliquen actividades,
construcciones u obras que puedan causar impactos ambientales negativos,
según disponga el Reglamento de la presente Ley.
Obligatoriedad de la certificación ambiental
A partir de la entrada en vigencia del Reglamento de la presente Ley, no
podrá iniciarse la ejecución de proyectos incluidos en el Ámbito de la Ley y
ninguna autoridad nacional, sectorial, regional o local podrá aprobarlas,
autorizarlas, permitirlas, concederlas o habilitarlas si no cuentan
previamente con la certificación ambiental contenida en la Resolución
expedida por la respectiva autoridad competente.
ESTUDIO DE IMPACTO AMBIENTAL

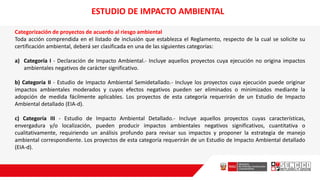

54. Categorización de proyectos de acuerdo al riesgo ambiental
Toda acción comprendida en el listado de inclusión que establezca el Reglamento, respecto de la cual se solicite su
certificación ambiental, deberá ser clasificada en una de las siguientes categorías:
a) Categoría I - Declaración de Impacto Ambiental.- Incluye aquellos proyectos cuya ejecución no origina impactos
ambientales negativos de carácter significativo.
b) Categoría II - Estudio de Impacto Ambiental Semidetallado.- Incluye los proyectos cuya ejecución puede originar
impactos ambientales moderados y cuyos efectos negativos pueden ser eliminados o minimizados mediante la
adopción de medida fácilmente aplicables. Los proyectos de esta categoría requerirán de un Estudio de Impacto
Ambiental detallado (EIA-d).
c) Categoría III - Estudio de Impacto Ambiental Detallado.- Incluye aquellos proyectos cuyas características,
envergadura y/o localización, pueden producir impactos ambientales negativos significativos, cuantitativa o
cualitativamente, requiriendo un análisis profundo para revisar sus impactos y proponer la estrategia de manejo
ambiental correspondiente. Los proyectos de esta categoría requerirán de un Estudio de Impacto Ambiental detallado
(EIA-d).
ESTUDIO DE IMPACTO AMBIENTAL

55. Criterios de protección ambiental
Para los efectos de la clasificación de los proyectos de inversión que queden
comprendidos dentro del SEIA, la autoridad competente deberá ceñirse a los
siguientes criterios:
a) La protección de la salud de las personas;
b) La protección de la calidad ambiental, tanto del aire, del agua, del suelo,
como la incidencia que puedan producir el ruido y los residuos sólidos, líquidos y
emisiones gaseosas y radiactivas;
c) La protección de los recursos naturales, especialmente las aguas, el suelo, la
flora y la fauna;
d) La protección de las áreas naturales protegidas;
e) La protección de los ecosistemas y las bellezas escénicas, por su importancia
para la vida natural;
f) La protección de los sistemas y estilos de vida de las comunidades;
g) La protección de los espacios urbanos;
h) La protección del patrimonio arqueológico, histórico, arquitectónicos y
monumentos nacionales; e,
i) Los demás que surjan de la política nacional ambiental.
ESTUDIO DE IMPACTO AMBIENTAL

56. Contenido de los Estudios de Impacto Ambiental
De conformidad con lo que establezca el Reglamento de la Ley y con los términos de referencia que en cada caso se
aprueben, el estudio de impacto ambiental deberá contener:
a) Una descripción de la acción propuesta y los antecedentes de su área de influencia;
b) La identificación y caracterización de los impactos ambientales durante todo el ciclo de duración del proyecto;
c) La estrategia de manejo ambiental o la definición de metas ambientales incluyendo, según el caso, el plan de
manejo, el plan de contingencias, el plan de compensación y el plan de abandono;
d) El plan de participación ciudadana de parte del mismo proponente;
e) Los planes de seguimiento, vigilancia y control; y,
f) Un resumen ejecutivo de fácil comprensión.
El estudio de impacto ambiental deberá ser elaborado por entidades autorizadas que cuenten con equipos de
profesionales de diferentes especialidades con experiencia en aspectos de manejo ambiental, cuya elección es de
exclusiva responsabilidad del titular o proponente de la acción, quien asumirá el costo de su elaboración y
tramitación.
Las autoridades competentes deberán establecer un registro de entidades autorizadas para la elaboración de
estudios de impacto ambiental. Este registro incluirá a las personas naturales integrantes de dichas entidades.
El Reglamento de la presente Ley especificará las características y alcances del referido registro.
ESTUDIO DE IMPACTO AMBIENTAL

57. Revisión del Estudio de Impacto Ambiental
El proponente deberá presentar el estudio de impacto
ambiental a la autoridad competente para su revisión.
Asimismo la autoridad competente, en los casos establecidos
mediante decreto supremo, solicitará la opinión de otros
organismos públicos e instituciones.
Para la revisión de los Estudios de Impacto Ambiental
detallados (EIA-d), correspondientes a proyectos clasificados
en la categoría III, la autoridad competente podrá establecer
un mecanismo de revisión que incluya a las autoridades
sectoriales, regionales o locales involucradas.
ESTUDIO DE IMPACTO AMBIENTAL
