3. El dibujo es un arte que tiene como objetivo representar gráficamente formas e ideas. Puede
realizarse a mano alzada o por medio de instrumentos especializados, observando ciertas
reglas o normas.

4. En el dibujo técnico tradicional se usan una serie de útiles o instrumentos de trazado y
auxiliares. Es necesario contar con una buena calidad de los materiales empleados y la
habilidad en usarlos; también se deben seguir ciertas reglas y normas.
Los instrumentos se clasifican en tres categorías:
• 1. Instrumentos para medir
• 2. Instrumentos para trazar
• 3. Instrumentos para limpiar.

5. PREPARACION Y USO DE INSTRUMENTOS

6. Para obtener buenos resultados en la elaboración del Dibujo Técnico es necesario contar con la
buena calidad de los materiales empleados y la habilidad en usarlos.
Los materiales que se usan en el dibujo son:
• HOJA
• REGLA
• ESCUADRAS
• LA ESCALA O ESCALÍMETROEL
• COMPÁS
• LÁPICES DE DIBUJO
• PLANTILLAS
• PLANTILLAS PARA BORRARCURVAS
• GOMA DE BORRARTINTA PARA DIBUJO
• TELA PARA CALCAR O PAPEL TELA

7. EL PAPEL
El papel es una hoja o lámina, Se presenta en rollos o en pliegos, llamados también formatos
(cortados a distintos tamaños) y con espesores que varían según su gramaje. hecha de pasta
de fibras vegetales.

8. EL LÁPIZ Y EL PORTAMINAS
Es un instrumento de escritura o dibujo. Consiste en una mina o barrita de pigmento
(generalmente de grafito y una grasa o arcilla especial, pero puede también ser
pigmento coloreado de carbón de leña) y encapsulado generalmente en un cilindro de
madera fino, aunque las envolturas de papel y plásticas también se utilizan.

9. La dureza de las minas de los lápices se designa mediante una combinación de número y letra
(código alfanumérico):
Las letras: expresan el grado de dureza. su significado es: B (Black) = mina blanda; HB (Hard
Black)= mina semidura: H (Hard)= mina dura.
• Los números: indican la calidad dentro de un rango de dureza, cuanto mayor sea el número
más se incrementará dicha calidad, así una mina 4B será más blanda que otra 2B.

10. LA GOMA
• Estas se deben usar correctamente: con suavidad, en un solo sentido, para no
estropear el satinado del papel.
TIPOS:
• Duras: para borrar el trazado realizado con lápiz duro (H).
• Blandas: para borrar el trazado realizado con lápiz blando (B).
• Abrasivas: para borrar el trazado realizado a tinta.

11. EL SACAPUNTAS
Para afilar las puntas de las minas, ya sea de lápiz o portaminas, disponemos de
diversos útiles: raspador, sacapuntas y afiladores de minas.
• El sacapuntas se fabrica normalmente en metal. Los hay de varios tipos: de
sobremesa y eléctrico.

12. LA ESCUADRA Y EL CARTABÓN
La escuadra y el cartabón son las plantillas fundamentales; nos facilitan el trazado de líneas
paralelas y perpendiculares y la construcción de determinados ángulos.
Tienen forma de triángulo rectángulo:
• Escuadra: triángulo rectángulo isósceles, sus ángulos agudos son de 45º.
• Cartabón: triángulo rectángulo escaleno, sus ángulos agudos son de 30º y 60º.

13. LA REGLA GRADUADA
Se utiliza para medir y transportar magnitudes lineales. En general, en dibujo técnico se
emplean reglas graduadas de dos o tres milímetros de grosor, y están graduadas en
milímetros. Un tipo especial de regla graduada es el escalímetro, con sección
triangular, que dispone de diferentes escalas: milímetros, pulgadas, etc.

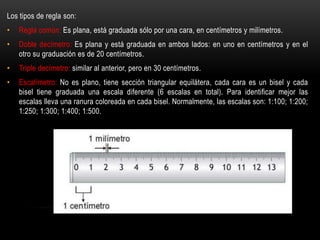

14. Los tipos de regla son:
• Regla común: Es plana, está graduada sólo por una cara, en centímetros y milímetros.
• Doble decímetro: Es plana y está graduada en ambos lados: en uno en centímetros y en el
otro su graduación es de 20 centímetros.
• Triple decímetro: similar al anterior, pero en 30 centímetros.
• Escalímetro: No es plano, tiene sección triangular equilátera, cada cara es un bisel y cada
bisel tiene graduada una escala diferente (6 escalas en total). Para identificar mejor las
escalas lleva una ranura coloreada en cada bisel. Normalmente, las escalas son: 1:100; 1:200;
1:250; 1:300; 1:400; 1:500.

15. EL TRANSPORTADOR DE ÁNGULOS
Se emplea para medir ángulos aunque también suele emplearse para construirlos. Tiene forma
semicircular (escala de 0º a 180º) o circular (escala de 0º a 360º). Los transportadores de ángulos
se elaboran generalmente con plástico transparente: así es posible ver a través de ellos el ángulo
que queremos medir.

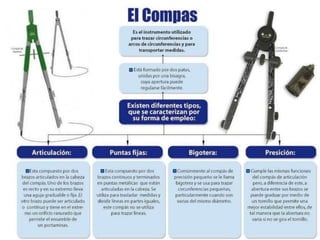

16. COMPÁS
se utiliza para realizar círculos o arcos. También se puede utilizar como
una herramienta para medir distancias, en particular en los mapas. Los compases se
pueden utilizar en matemáticas, para dibujo, navegación y otros fines.
En dibujo técnico el compás tiene dos funciones:
• Dibujar circunferencias o arcos de circunferencias.
• Trasladar medidas.

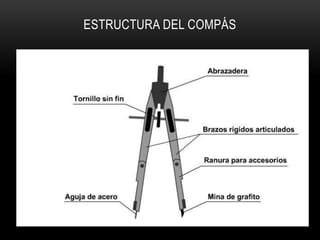

19. ESTRUCTURA DEL COMPÁS

20. Forma correcta de colocar el compás sobre el
papel para conseguir un trazado eficaz. la
mina del compás debe estar afilada y nivelada
con la aguja formando un ángulo de 90º.

21. COMO TRAZAR UNA CIRCUNFERENCIA
- Se comienza por marcar el centro mediante dos trazos en cruz.
- A partir de éste punto, se mide con la regla la distancia del radio, señalándolo con una marca
suave
- Se coloca la aguja del compás en el punto central y se abre hasta la marca que indica el radio
- Se sujeta el compás por la parte superior o mango, haciéndolo girar entre los dedos pulgar e
índice
- Se traza la circunferencia comenzando por la parte inferior y haciendo girar el instrumento en el
sentido de las agujas del reloj
- Al trazar, se inclina el compás ligeramente hacia delante
- Si la línea no es suficientemente negra, se repasa el trazo.

22. PLANTILLAS
Se usan para dibujar formas estándares cuadradas, hexagonales, triangulares y
elípticas. Estas se usan para ahorrar tiempo y para mayor exactitud en el dibujo.

23. TIPOS DE PLANTILLAS
Plantilla de Borrar:
• Estas son piezas metálicas delgadas que tienen varias aberturas que permiten borrar
detalles pequeños sin tocar lo que ha de quedar en el dibujo. Para borrar se utilizan
gomas, las más recomendables son los llamados goma lápiz que existen en el mercado
actual.

24. Plantilla de Curvas Irregulares:
• Las plantillas para curvas irregulares se utilizan para trazar aquellas líneas con radios de
curvaturas variables. Los contornos de estas plantillas están hechos mediante el sistema
de combinación de elipses, espirales y otras curvas matemáticas.
• Su uso Para utilizar estas plantillas el dibujante debe trazar primeramente la sucesión de
puntos que determinan el rumbo de la curva. Luego hace coincidir la plantilla con los
puntos, lo cual se logra solamente por aproximación.

25. Platilla flexibles:
• son de metal con revestimiento de goma o de plástico y tiene la ventaja de adaptarse a
todo tipo de curvas.

26. Plantillas de rotulación:
• sirven para la escritura de caracteres normalizados con gran precisión y
rapidez.

28. HORIZONTAL
Línea horizontal es aquella cuya trayectoria representa el sentido del horizonte tal cual lo
percibimos. Se desplaza de derecha a izquierda y viceversa, siendo además perpendicular
(en ángulo de 90º) a la línea vertical.

29. VERTICAL
Líneas verticales son aquellas cuya trayectoria se realiza en dirección arriba/abajo. Su
trayectoria es invariable y para el dibujante está representada por los bordes derecho e
izquierdo del papel.

30. LÍNEA A 45°

31. LÍNEA DE 30°

32. LÍNEA DE 60°
