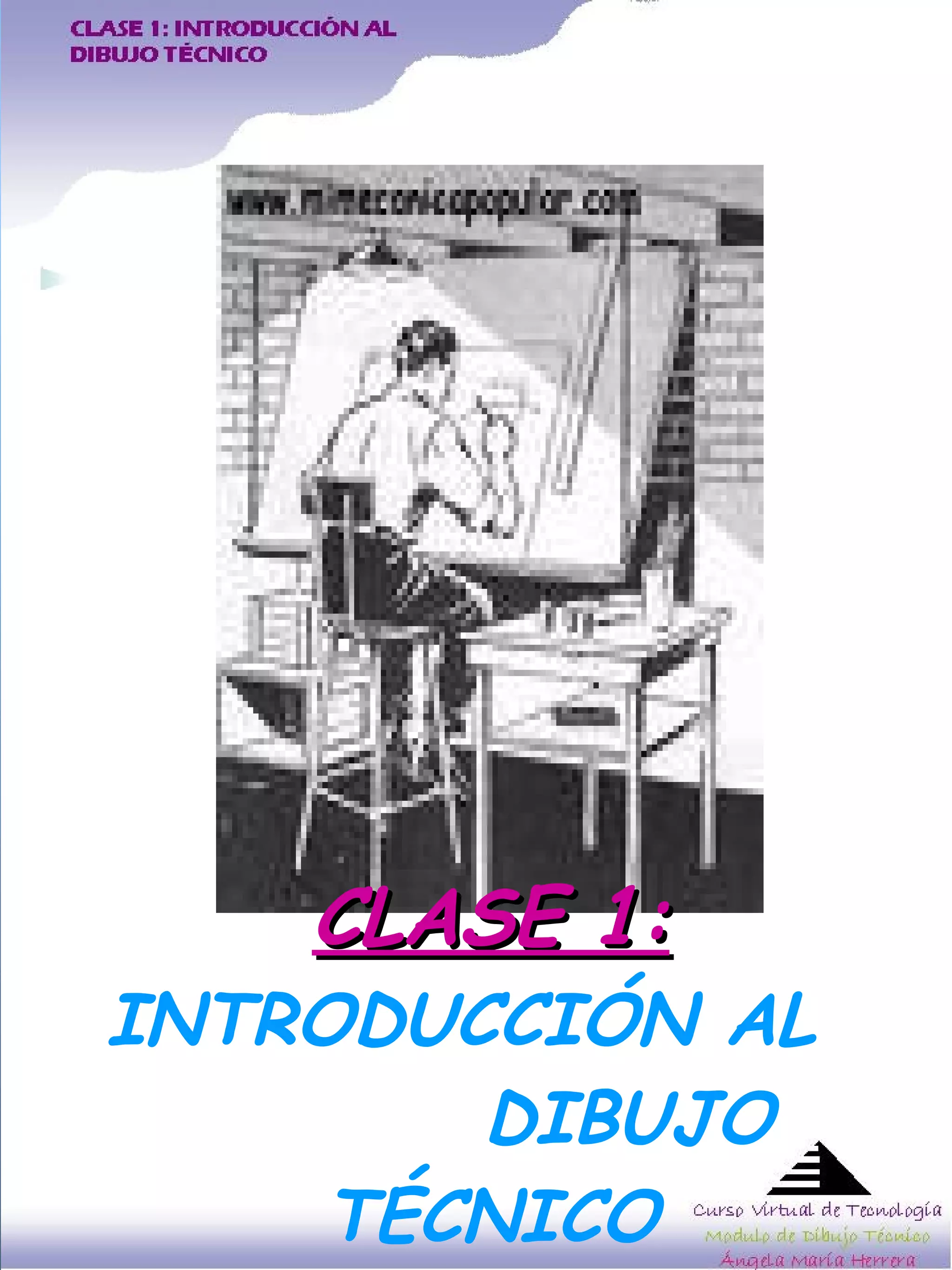

1. CLASE 1: INTRODUCCIÓN AL DIBUJO TÉCNICO

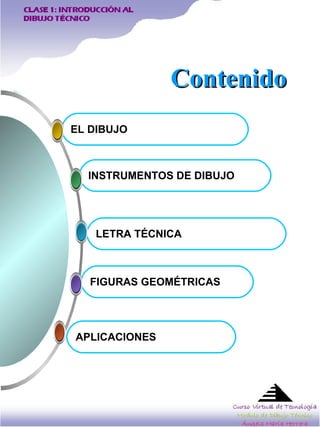

2. Contenido LETRA TÉCNICA FIGURAS GEOMÉTRICAS APLICACIONES INSTRUMENTOS DE DIBUJO EL DIBUJO

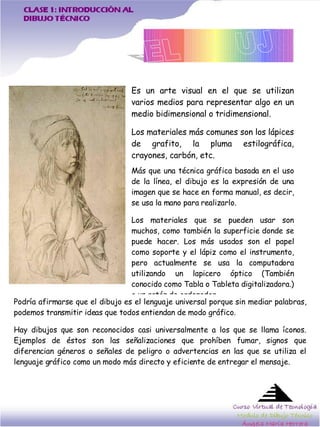

3. M ás que una técnica gráfica basada en el uso de la línea, el dibujo es la expresión de una imagen que se hace en forma manual, es decir, se usa la mano para realizarlo. Los materiales que se pueden usar son muchos, como tambi én la superficie donde se puede hacer. Los más usados son el papel como soporte y el lápiz como el instrumento, pero actualmente se usa la computadora utilizando un lapicero óptico (También conocido como Tabla o Tableta digitalizadora.) o un ratón de ordenador. CLASE 1: INTRODUCCIÓN AL DIBUJO TÉCNICO Es un arte visual en el que se utilizan varios medios para representar algo en un medio bidimensional o tridimensional. Los materiales m ás comunes son los lápices de grafito, la pluma estilográfica, crayones, carbón, etc. Podr ía afirmarse que el dibujo es el lenguaje universal porque sin mediar palabras, podemos transmitir ideas que todos entiendan de modo gráfico. Hay dibujos que son reconocidos casi universalmente a los que se llama íconos. Ejemplos de éstos son las señalizaciones que prohíben fumar, signos que diferencian géneros o señales de peligro o advertencias en las que se utiliza el lenguaje gráfico como un modo más directo y eficiente de entregar el mensaje. Es un arte visual en el que se utilizan varios medios para representar algo en un medio bidimensional o tridimensional. Los materiales m ás comunes son los lápices de grafito, la pluma estilográfica, crayones, carbón, etc. M ás que una técnica gráfica basada en el uso de la línea, el dibujo es la expresión de una imagen que se hace en forma manual, es decir, se usa la mano para realizarlo. Los materiales que se pueden usar son muchos, como tambi én la superficie donde se puede hacer. Los más usados son el papel como soporte y el lápiz como el instrumento, pero actualmente se usa la computadora utilizando un lapicero óptico (También conocido como Tabla o Tableta digitalizadora.) o un ratón de ordenador. Podr ía afirmarse que el dibujo es el lenguaje universal porque sin mediar palabras, podemos transmitir ideas que todos entiendan de modo gráfico. Hay dibujos que son reconocidos casi universalmente a los que se llama íconos. Ejemplos de éstos son las señalizaciones que prohíben fumar, signos que diferencian géneros o señales de peligro o advertencias en las que se utiliza el lenguaje gráfico como un modo más directo y eficiente de entregar el mensaje. Curso Virtual de Tecnología Modulo de Dibujo Técnico Ángela María Herrera

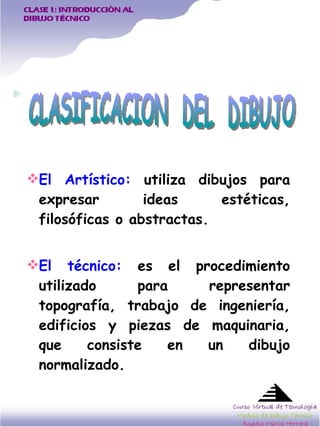

4. El Artístico: utiliza dibujos para expresar ideas estéticas, filosóficas o abstractas. El técnico: es el procedimiento utilizado para representar topografía, trabajo de ingeniería, edificios y piezas de maquinaria, que consiste en un dibujo normalizado. CLASIFICACION DEL DIBUJO

5. INSTRUMENTOS DE DIBUJO

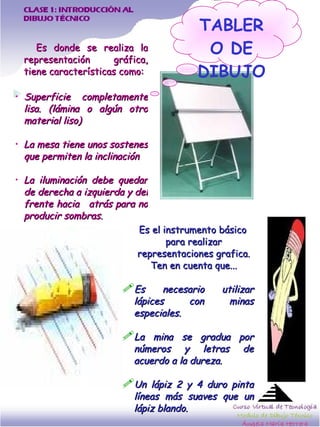

6. Es donde se realiza la representación gráfica, tiene características como: Superficie completamente lisa. (lámina o algún otro material liso) La mesa tiene unos sostenes que permiten la inclinación La iluminación debe quedar de derecha a izquierda y del frente hacia atrás para no producir sombras. Es el instrumento básico para realizar representaciones grafica. Ten en cuenta que... Es necesario utilizar lápices con minas especiales. La mina se gradua por números y letras de acuerdo a la dureza. Un lápiz 2 y 4 duro pinta líneas más suaves que un lápiz blando. TABLERO DE DIBUJO

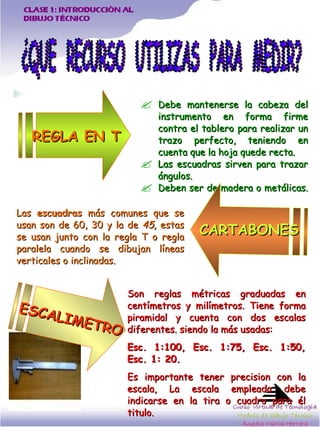

7. Debe mantenerse la cabeza del instrumento en forma firme contra el tablero para realizar un trazo perfecto, teniendo en cuenta que la hoja quede recta. Las escuadras sirven para trazar ángulos. Deben ser de madera o metálicas. ¿QUE RECURSO UTILIZAS PARA MEDIR? REGLA EN T Las escuadras más comunes que se usan son de 60, 30 y la de 45, estas se usan junto con la regla T o regla paralela cuando se dibujan líneas verticales o inclinadas. Son reglas métricas graduadas en centímetros y milímetros. Tiene forma piramidal y cuenta con dos escalas diferentes. siendo la más usadas: Esc. 1:100, Esc. 1:75, Esc. 1:50, Esc. 1: 20. Es importante tener precision con la escala, La escala empleada debe indicarse en la tira o cuadro para él titulo. CARTABONES ESCALIMETRO

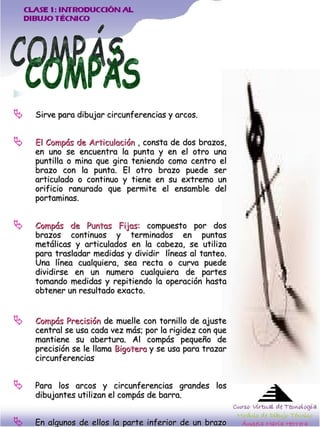

8. Sirve para dibujar circunferencias y arcos. El Compás de Articulación , consta de dos brazos, en uno se encuentra la punta y en el otro una puntilla o mina que gira teniendo como centro el brazo con la punta. El otro brazo puede ser articulado o continuo y tiene en su extremo un orificio ranurado que permite el ensamble del portaminas. Compás de Puntas Fijas: compuesto por dos brazos continuos y terminados en puntas metálicas y articulados en la cabeza, se utiliza para trasladar medidas y dividir líneas al tanteo. Una línea cualquiera, sea recta o curva puede dividirse en un numero cualquiera de partes tomando medidas y repitiendo la operación hasta obtener un resultado exacto. Compás Precisión de muelle con tornillo de ajuste central se usa cada vez más; por la rigidez con que mantiene su abertura. Al compás pequeño de precisión se le llama Bigotera y se usa para trazar circunferencias Para los arcos y circunferencias grandes los dibujantes utilizan el compás de barra. En algunos de ellos la parte inferior de un brazo es desprendible y sé proporciona dos accesorios: Uno para la mina y otro para dibujar a tinta. COMPÁS

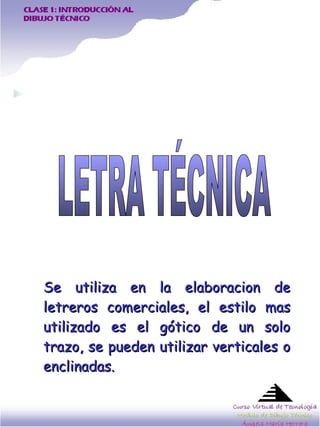

9. Se utiliza en la elaboracion de letreros comerciales, el estilo mas utilizado es el gótico de un solo trazo, se pueden utilizar verticales o enclinadas. LETRA TÉCNICA

10. Para conseguir letras uniformes, deben trazarse líneas de guía que delimitaran la altura de las letras. Estas líneas serán de trazo muy fino y a lápiz. Se empieza señalando la altura de las mayúsculas en la primera línea, y a continuación se pone en el compás de puntas secas la distancia escogida entre bordes inferiores de letras, marcando de esta manera dichos bordes inferiores. Haciendo lo mismo con los bordes superiores, tendremos situadas las líneas de guía que necesitamos. Antes de realizar el rotulado a lápiz l a mina debe afilarse de forma que se obtenga una larga punta cónica , l a presión del lápiz sobre el papel debe ser lo más uniforme posible y es conveniente acostumbrarse a hacer rodar el lápiz entre los dedos cada tres o cuatro trazos, para conseguir una mayor uniformidad . RECOMENDACIONES PARA LA LETRA TÉCNICA

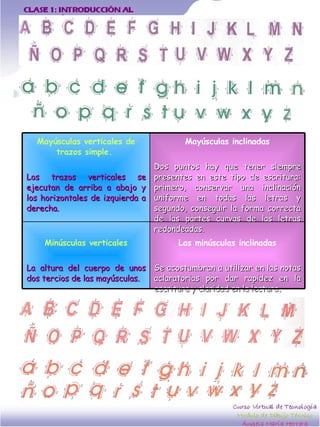

11. Las minúsculas inclinadas Se acostumbran a utilizar en las notas aclaratorias por dar rapidez en la escritura y claridad en la lectura . Minúsculas verticales La altura del cuerpo de unos dos tercios de las mayúsculas. Mayúsculas inclinadas Dos puntos hay que tener siempre presentes en este tipo de escritura: primero, conservar una inclinación uniforme en todas las letras y segundo, conseguir la forma correcta de las partes curvas de las letras redondeadas. Mayúsculas verticales de trazos simple. Los trazos verticales se ejecutan de arriba a abajo y los horizontales de izquierda a derecha.

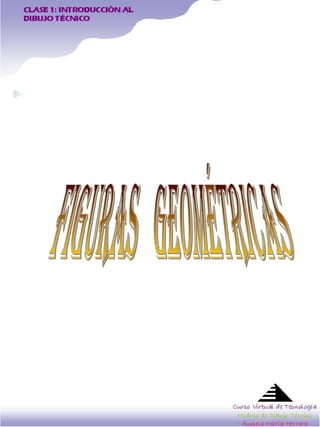

12. FIGURAS GEOMÉTRICAS

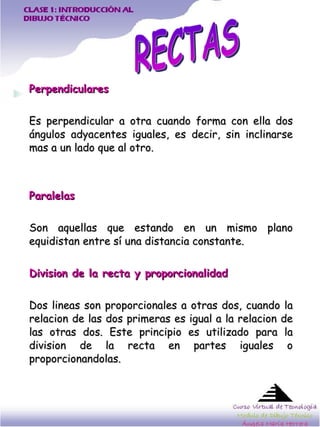

13. Perpendiculares Es perpendicular a otra cuando forma con ella dos ángulos adyacentes iguales, es decir, sin inclinarse mas a un lado que al otro. Paralelas Son aquellas que estando en un mismo plano equidistan entre sí una distancia constante. Division de la recta y proporcionalidad Dos lineas son proporcionales a otras dos, cuando la relacion de las dos primeras es igual a la relacion de las otras dos. Este principio es utilizado para la division de la recta en partes iguales o proporcionandolas. RECTAS

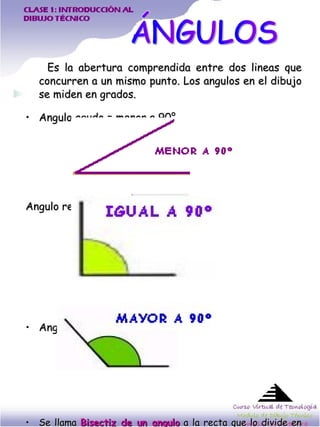

14. Es la abertura comprendida entre dos lineas que concurren a un mismo punto. Los angulos en el dibujo se miden en grados. Angulo agudo = menor a 90°. Angulo recto = igual a 90° Angulo obtuso = mayor a 90° Se llama Bisectiz de un angulo a la recta que lo divide en dos, este trazo permite dividir el angulo en dos, cuatro y ocho angulos iguales. ÁNGULOS

15. Es una figura limitada por tres rectas llamadas lados del triangulo, estos se clasifican en: Según sus lados: Equiláteros: tres lados iguales Isósceles: dos lados iguales Escaleno: tres lados desiguales Según sus lados: Rectangulo: tiene un angulo recto y sus lados reciben nombres especiales como cateto e hipotenusa. Obtusángulo: tiene un angulo obtuso Acutángulo: tiene sus tres angulos agudos. TRIÁNGULOS

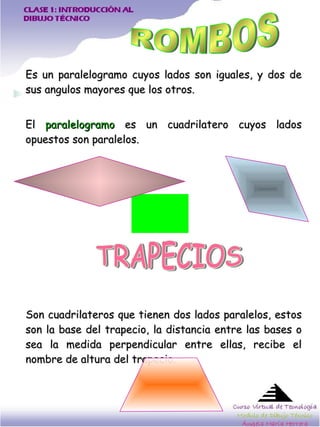

16. Es un paralelogramo cuyos lados son iguales, y dos de sus angulos mayores que los otros. El paralelogramo es un cuadrilatero cuyos lados opuestos son paralelos. Son cuadrilateros que tienen dos lados paralelos, estos son la base del trapecio, la distancia entre las bases o sea la medida perpendicular entre ellas, recibe el nombre de altura del trapecio. ROMBOS TRAPECIOS

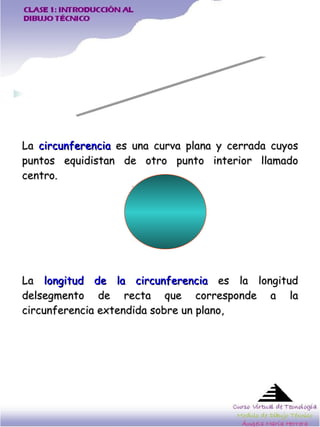

17. La circunferencia es una curva plana y cerrada cuyos puntos equidistan de otro punto interior llamado centro. La longitud de la circunferencia es la longitud delsegmento de recta que corresponde a la circunferencia extendida sobre un plano, CIRCUNFERENCIAS

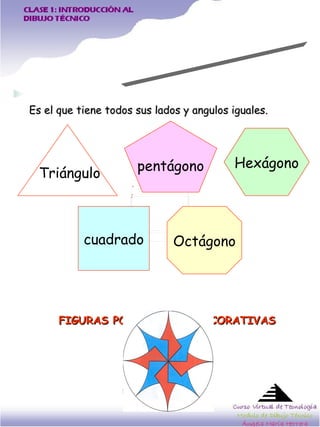

18. Es el que tiene todos sus lados y angulos iguales. FIGURAS POLIGONALES DECORATIVAS POLIGONOS REGULARES Triángulo pentágono Hexágono Octágono cuadrado

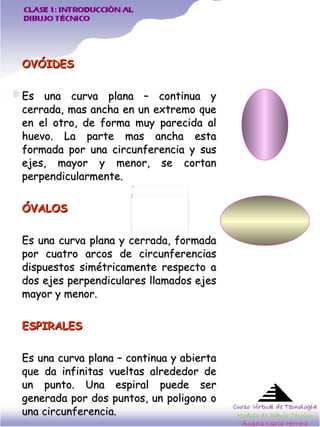

19. OVÓIDES Es una curva plana – continua y cerrada, mas ancha en un extremo que en el otro, de forma muy parecida al huevo. La parte mas ancha esta formada por una circunferencia y sus ejes, mayor y menor, se cortan perpendicularmente. ÓVALOS Es una curva plana y cerrada, formada por cuatro arcos de circunferencias dispuestos simétricamente respecto a dos ejes perpendiculares llamados ejes mayor y menor. ESPIRALES Es una curva plana – continua y abierta que da infinitas vueltas alrededor de un punto. Una espiral puede ser generada por dos puntos, un poligono o una circunferencia.

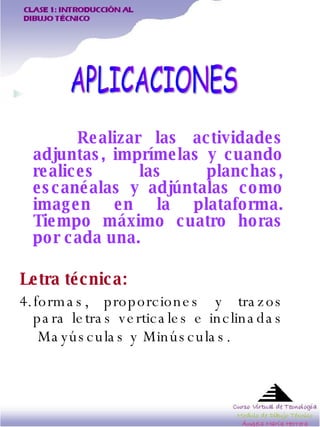

20. Realizar las actividades adjuntas, imprímelas y cuando realices las planchas, escanéalas y adjúntalas como imagen en la plataforma. Tiempo máximo cuatro horas por cada una. Letra técnica: formas, proporciones y trazos para letras verticales e inclinadas Mayúsculas y Minúsculas. APLICACIONES
