El protocolo ARP traduce direcciones IP a direcciones MAC. RARP hace lo opuesto, resolviendo direcciones MAC a IP. La multidifusión permite enviar datos a múltiples destinos de forma eficiente mediante la copia selectiva de paquetes.

1. • PROTOCOLO ARP
1
2
3 • TECNICAS MULTIDIFUSION
CARLOS IBERICO

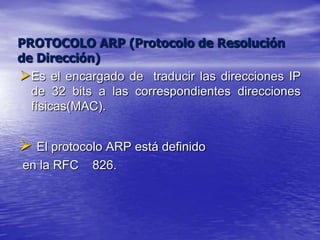

2. PROTOCOLO ARP (Protocolo de Resolución
de Dirección)
Es el encargado de traducir las direcciones IP
de 32 bits a las correspondientes direcciones
físicas(MAC).
 El protocolo ARP está definido
en la RFC 826.

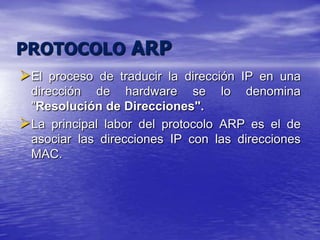

3. PROTOCOLO ARP
El proceso de traducir la dirección IP en una
dirección de hardware se lo denomina
"Resolución de Direcciones".
La principal labor del protocolo ARP es el de
asociar las direcciones IP con las direcciones
MAC.

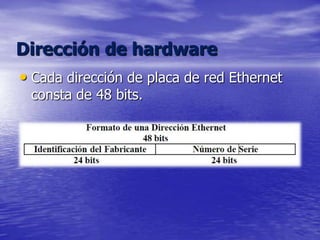

4. Dirección de hardware
• Cada dirección de placa de red Ethernet
consta de 48 bits.

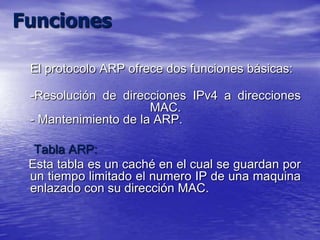

5. Funciones
El protocolo ARP ofrece dos funciones básicas:
-Resolución de direcciones IPv4 a direcciones
MAC.
- Mantenimiento de la ARP.
Tabla ARP:
Esta tabla es un caché en el cual se guardan por
un tiempo limitado el numero IP de una maquina
enlazado con su dirección MAC.

6. Petición ARP

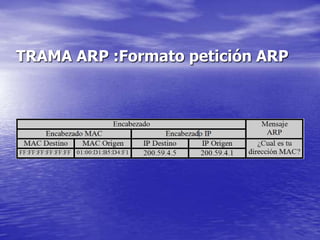

7. TRAMA ARP :Formato petición ARP

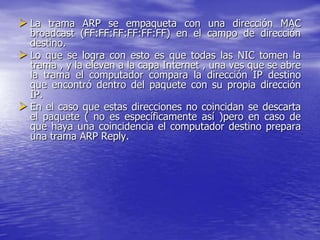

8.  La trama ARP se empaqueta con una dirección MAC
broadcast (FF:FF:FF:FF:FF:FF) en el campo de dirección
destino.
 Lo que se logra con esto es que todas las NIC tomen la
trama , y la eleven a la capa Internet , una ves que se abre
la trama el computador compara la dirección IP destino
que encontró dentro del paquete con su propia dirección
IP.
 En el caso que estas direcciones no coincidan se descarta
el paquete ( no es específicamente así )pero en caso de
que haya una coincidencia el computador destino prepara
una trama ARP Reply.

9. Respuesta ARP

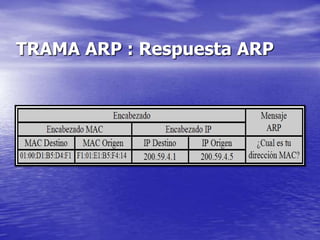

10. TRAMA ARP : Respuesta ARP

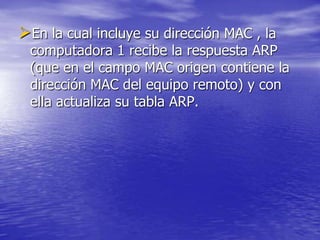

11. En la cual incluye su dirección MAC , la
computadora 1 recibe la respuesta ARP
(que en el campo MAC origen contiene la
dirección MAC del equipo remoto) y con
ella actualiza su tabla ARP.

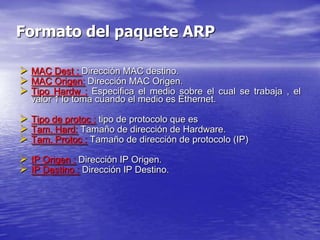

12. Formato del paquete ARP
 MAC Dest : Dirección MAC destino.
 MAC Origen: Dirección MAC Origen.
 Tipo Hardw : Especifica el medio sobre el cual se trabaja , el
valor 1 lo toma cuando el medio es Ethernet.
 Tipo de protoc : tipo de protocolo que es
 Tam. Hard: Tamaño de dirección de Hardware.
 Tam. Protoc : Tamaño de dirección de protocolo (IP)
 IP Origen : Dirección IP Origen.
 IP Destino : Dirección IP Destino.

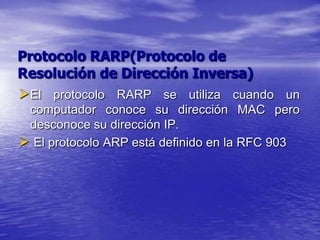

13. Protocolo RARP(Protocolo de
Resolución de Dirección Inversa)
El protocolo RARP se utiliza cuando un
computador conoce su dirección MAC pero
desconoce su dirección IP.
 El protocolo ARP está definido en la RFC 903

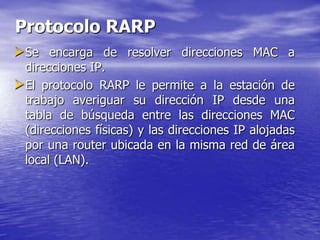

14. Protocolo RARP
Se encarga de resolver direcciones MAC a
direcciones IP.
El protocolo RARP le permite a la estación de
trabajo averiguar su dirección IP desde una
tabla de búsqueda entre las direcciones MAC
(direcciones físicas) y las direcciones IP alojadas
por una router ubicada en la misma red de área
local (LAN).

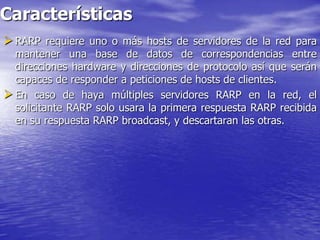

15. Características
 RARP requiere uno o más hosts de servidores de la red para
mantener una base de datos de correspondencias entre
direcciones hardware y direcciones de protocolo así que serán
capaces de responder a peticiones de hosts de clientes.
 En caso de haya múltiples servidores RARP en la red, el
solicitante RARP solo usara la primera respuesta RARP recibida
en su respuesta RARP broadcast, y descartaran las otras.

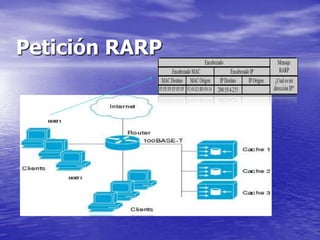

16. Petición RARP

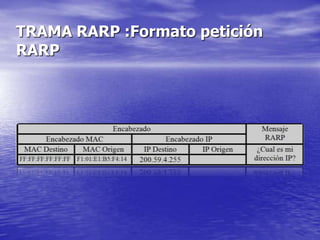

17. TRAMA RARP :Formato petición
RARP

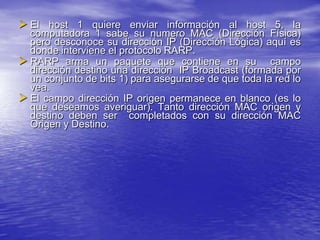

18.  El host 1 quiere enviar información al host 5, la
computadora 1 sabe su numero MAC (Dirección Física)
pero desconoce su dirección IP (Dirección Lógica) aquí es
donde interviene el protocolo RARP.
 RARP arma un paquete que contiene en su campo
dirección destino una dirección IP Broadcast (formada por
un conjunto de bits 1) para asegurarse de que toda la red lo
vea.
 El campo dirección IP origen permanece en blanco (es lo
que deseamos averiguar). Tanto dirección MAC origen y
destino deben ser completados con su dirección MAC
Origen y Destino.

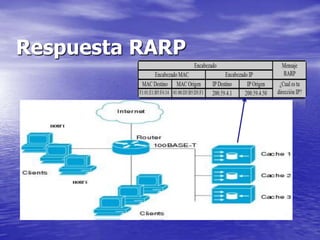

19. Respuesta RARP

20. TRAMA RARP :Formato Respuesta
RARP

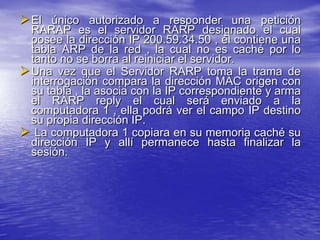

21.  El único autorizado a responder una petición
RARAP es el servidor RARP designado el cual
posee la dirección IP 200.59.34.50 , él contiene una
tabla ARP de la red , la cual no es caché por lo
tanto no se borra al reiniciar el servidor.
 Una vez que el Servidor RARP toma la trama de
interrogación compara la dirección MAC origen con
su tabla , la asocia con la IP correspondiente y arma
el RARP reply el cual será enviado a la
computadora 1 , ella podrá ver el campo IP destino
su propia dirección IP.
 La computadora 1 copiara en su memoria caché su
dirección IP y allí permanece hasta finalizar la
sesión.

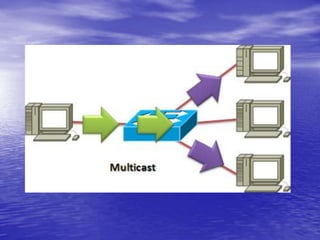

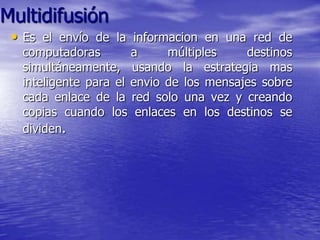

22. Multidifusión
• Es el envío de la informacion en una red de
computadoras a múltiples destinos
simultáneamente, usando la estrategia mas
inteligente para el envio de los mensajes sobre
cada enlace de la red solo una vez y creando
copias cuando los enlaces en los destinos se
dividen.

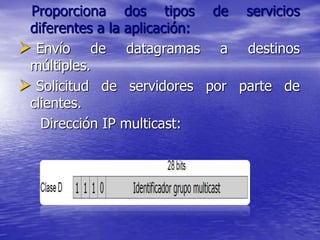

23. Proporciona dos tipos de servicios
diferentes a la aplicación:
 Envío de datagramas a destinos
múltiples.
 Solicitud de servidores por parte de
clientes.
Dirección IP multicast:

24. Transmisión multicast
 En una única red física no hay problemas para realizar
multicast:
 El emisor envía un datagrama IP a una dirección
multicast, que es convertida en una dirección Ethernet
multicast y se envía la trama.
 El receptor se une a un grupo y la interfaz se habilita
para la recepción de estos datagramas multicast.
 Al recibir un mensaje multicast, se entrega una copia a
uno o varios procesos.

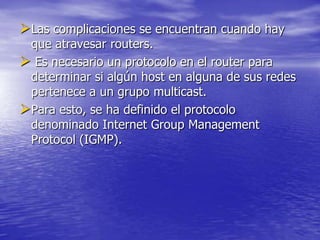

25. Las complicaciones se encuentran cuando hay
que atravesar routers.
 Es necesario un protocolo en el router para
determinar si algún host en alguna de sus redes
pertenece a un grupo multicast.
Para esto, se ha definido el protocolo
denominado Internet Group Management
Protocol (IGMP).
