Este documento resume la configuración básica de bridges inalámbricos. Explica cómo configurar las direcciones IP, SSID, puertos de radio y Ethernet. También cubre la configuración de servicios como tiempo, inicio, nombres y enrutamiento para integrar el bridge a la red.

1. Curso: Dispositivos de
Conectividad II.
Alumno: Carlos Iberico.
Tema: Bridges Inalámbricos.

2. 6.1Bridges Inalámbricos

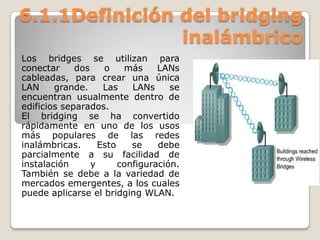

3. 6.1.1Definición del bridging
inalámbrico
Los bridges se utilizan para
conectar dos o más LANs
cableadas, para crear una única
LAN grande. Las LANs se
encuentran usualmente dentro de
edificios separados.
El bridging se ha convertido
rápidamente en uno de los usos
más populares de las redes
inalámbricas. Esto se debe
parcialmente a su facilidad de
instalación y configuración.
También se debe a la variedad de
mercados emergentes, a los cuales
puede aplicarse el bridging WLAN.

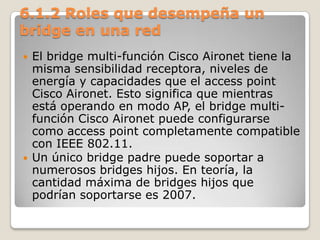

4. 6.1.2 Roles que desempeña un
bridge en una red
 El bridge multi-función Cisco Aironet tiene la
misma sensibilidad receptora, niveles de
energía y capacidades que el access point
Cisco Aironet. Esto significa que mientras
está operando en modo AP, el bridge multi-
función Cisco Aironet puede configurarse
como access point completamente compatible
con IEEE 802.11.
 Un único bridge padre puede soportar a
numerosos bridges hijos. En teoría, la
cantidad máxima de bridges hijos que
podrían soportarse es 2007.

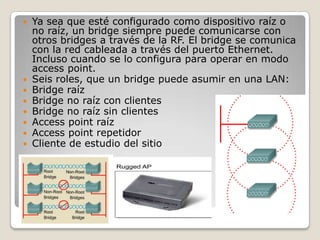

5.  Ya sea que esté configurado como dispositivo raíz o
no raíz, un bridge siempre puede comunicarse con
otros bridges a través de la RF. El bridge se comunica
con la red cableada a través del puerto Ethernet.
Incluso cuando se lo configura para operar en modo
access point.
 Seis roles, que un bridge puede asumir en una LAN:
 Bridge raíz
 Bridge no raíz con clientes
 Bridge no raíz sin clientes
 Access point raíz
 Access point repetidor
 Cliente de estudio del sitio

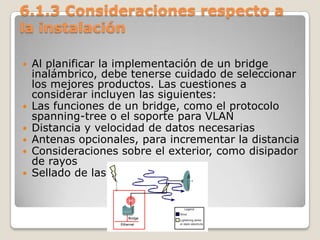

6. 6.1.3 Consideraciones respecto a
la instalación
 Al planificar la implementación de un bridge
inalámbrico, debe tenerse cuidado de seleccionar
los mejores productos. Las cuestiones a
considerar incluyen las siguientes:
 Las funciones de un bridge, como el protocolo
spanning-tree o el soporte para VLAN
 Distancia y velocidad de datos necesarias
 Antenas opcionales, para incrementar la distancia
 Consideraciones sobre el exterior, como disipador
de rayos
 Sellado de las conexiones coax

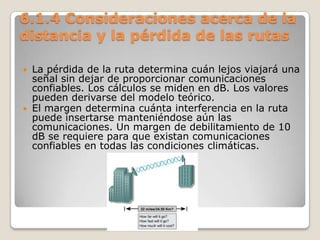

7. 6.1.4 Consideraciones acerca de la
distancia y la pérdida de las rutas
 La pérdida de la ruta determina cuán lejos viajará una
señal sin dejar de proporcionar comunicaciones
confiables. Los cálculos se miden en dB. Los valores
pueden derivarse del modelo teórico.
 El margen determina cuánta interferencia en la ruta
puede insertarse manteniéndose aún las
comunicaciones. Un margen de debilitamiento de 10
dB se requiere para que existan comunicaciones
confiables en todas las condiciones climáticas.

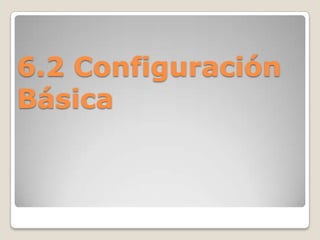

8. 6.2 Configuración
Básica

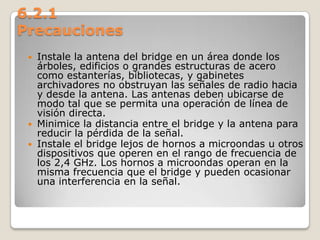

9. 6.2.1
Precauciones
 Instale la antena del bridge en un área donde los
árboles, edificios o grandes estructuras de acero
como estanterías, bibliotecas, y gabinetes
archivadores no obstruyan las señales de radio hacia
y desde la antena. Las antenas deben ubicarse de
modo tal que se permita una operación de línea de
visión directa.
 Minimice la distancia entre el bridge y la antena para
reducir la pérdida de la señal.
 Instale el bridge lejos de hornos a microondas u otros
dispositivos que operen en el rango de frecuencia de
los 2,4 GHz. Los hornos a microondas operan en la
misma frecuencia que el bridge y pueden ocasionar
una interferencia en la señal.

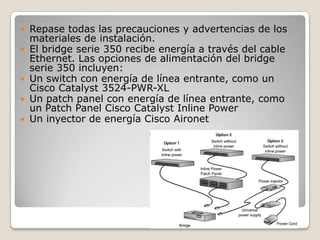

10.  Repase todas las precauciones y advertencias de los
materiales de instalación.
 El bridge serie 350 recibe energía a través del cable
Ethernet. Las opciones de alimentación del bridge
serie 350 incluyen:
 Un switch con energía de línea entrante, como un
Cisco Catalyst 3524-PWR-XL
 Un patch panel con energía de línea entrante, como
un Patch Panel Cisco Catalyst Inline Power
 Un inyector de energía Cisco Aironet

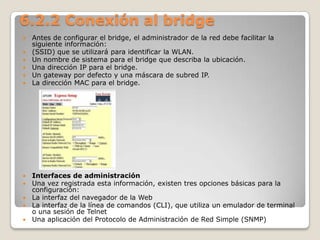

11. 6.2.2 Conexión al bridge
 Antes de configurar el bridge, el administrador de la red debe facilitar la
siguiente información:
 (SSID) que se utilizará para identificar la WLAN.
 Un nombre de sistema para el bridge que describa la ubicación.
 Una dirección IP para el bridge.
 Un gateway por defecto y una máscara de subred IP.
 La dirección MAC para el bridge.
 Interfaces de administración
 Una vez registrada esta información, existen tres opciones básicas para la
configuración:
 La interfaz del navegador de la Web
 La interfaz de la línea de comandos (CLI), que utiliza un emulador de terminal
o una sesión de Telnet
 Una aplicación del Protocolo de Administración de Red Simple (SNMP)

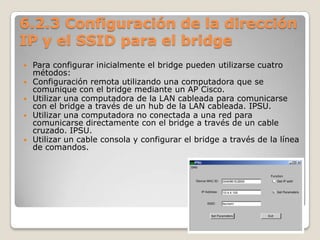

12. 6.2.3 Configuración de la dirección
IP y el SSID para el bridge
 Para configurar inicialmente el bridge pueden utilizarse cuatro
métodos:
 Configuración remota utilizando una computadora que se
comunique con el bridge mediante un AP Cisco.
 Utilizar una computadora de la LAN cableada para comunicarse
con el bridge a través de un hub de la LAN cableada. IPSU.
 Utilizar una computadora no conectada a una red para
comunicarse directamente con el bridge a través de un cable
cruzado. IPSU.
 Utilizar un cable consola y configurar el bridge a través de la línea
de comandos.

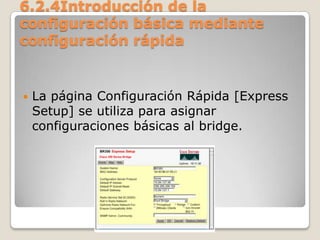

13. 6.2.4Introducción de la
configuración básica mediante
configuración rápida
 La página Configuración Rápida [Express
Setup] se utiliza para asignar
configuraciones básicas al bridge.

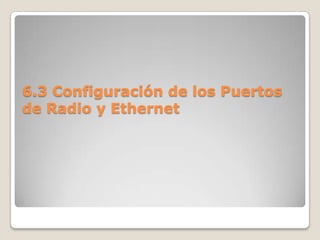

14. 6.3 Configuración de los Puertos
de Radio y Ethernet

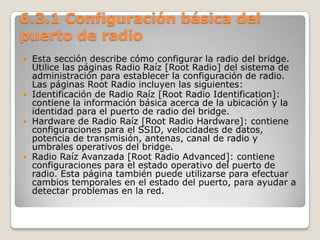

15. 6.3.1 Configuración básica del
puerto de radio
 Esta sección describe cómo configurar la radio del bridge.
Utilice las páginas Radio Raíz [Root Radio] del sistema de
administración para establecer la configuración de radio.
Las páginas Root Radio incluyen las siguientes:
 Identificación de Radio Raíz [Root Radio Identification]:
contiene la información básica acerca de la ubicación y la
identidad para el puerto de radio del bridge.
 Hardware de Radio Raíz [Root Radio Hardware]: contiene
configuraciones para el SSID, velocidades de datos,
potencia de transmisión, antenas, canal de radio y
umbrales operativos del bridge.
 Radio Raíz Avanzada [Root Radio Advanced]: contiene
configuraciones para el estado operativo del puerto de
radio. Esta página también puede utilizarse para efectuar
cambios temporales en el estado del puerto, para ayudar a
detectar problemas en la red.

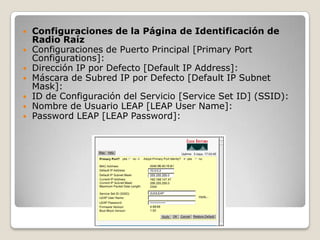

16.  Configuraciones de la Página de Identificación de
Radio Raíz
 Configuraciones de Puerto Principal [Primary Port
Configurations]:
 Dirección IP por Defecto [Default IP Address]:
 Máscara de Subred IP por Defecto [Default IP Subnet
Mask]:
 ID de Configuración del Servicio [Service Set ID] (SSID):
 Nombre de Usuario LEAP [LEAP User Name]:
 Password LEAP [LEAP Password]:

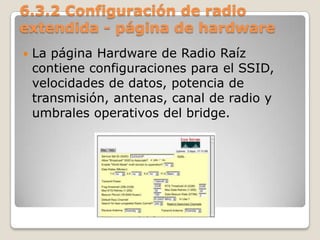

17. 6.3.2 Configuración de radio
extendida - página de hardware
 La página Hardware de Radio Raíz
contiene configuraciones para el SSID,
velocidades de datos, potencia de
transmisión, antenas, canal de radio y
umbrales operativos del bridge.

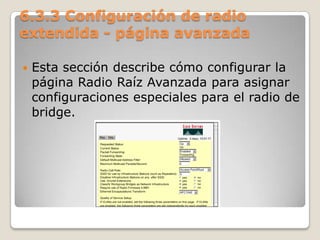

18. 6.3.3 Configuración de radio
extendida - página avanzada
 Esta sección describe cómo configurar la
página Radio Raíz Avanzada para asignar
configuraciones especiales para el radio de
bridge.

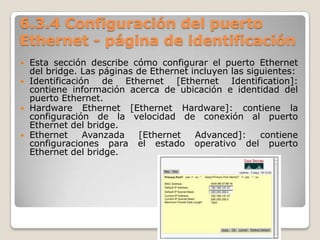

19. 6.3.4 Configuración del puerto
Ethernet - página de identificación
 Esta sección describe cómo configurar el puerto Ethernet
del bridge. Las páginas de Ethernet incluyen las siguientes:
 Identificación de Ethernet [Ethernet Identification]:
contiene información acerca de ubicación e identidad del
puerto Ethernet.
 Hardware Ethernet [Ethernet Hardware]: contiene la
configuración de la velocidad de conexión al puerto
Ethernet del bridge.
 Ethernet Avanzada [Ethernet Advanced]: contiene
configuraciones para el estado operativo del puerto
Ethernet del bridge.

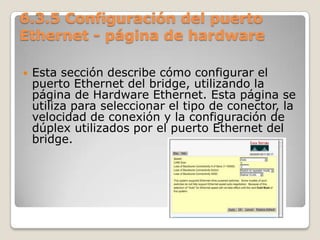

20. 6.3.5 Configuración del puerto
Ethernet - página de hardware
 Esta sección describe cómo configurar el
puerto Ethernet del bridge, utilizando la
página de Hardware Ethernet. Esta página se
utiliza para seleccionar el tipo de conector, la
velocidad de conexión y la configuración de
dúplex utilizados por el puerto Ethernet del
bridge.

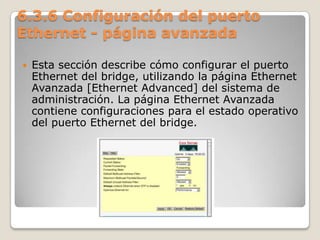

21. 6.3.6 Configuración del puerto
Ethernet - página avanzada
 Esta sección describe cómo configurar el puerto
Ethernet del bridge, utilizando la página Ethernet
Avanzada [Ethernet Advanced] del sistema de
administración. La página Ethernet Avanzada
contiene configuraciones para el estado operativo
del puerto Ethernet del bridge.

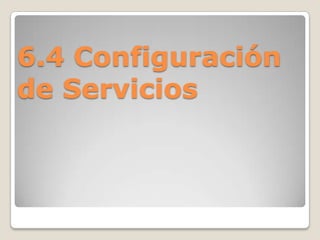

22. 6.4 Configuración
de Servicios

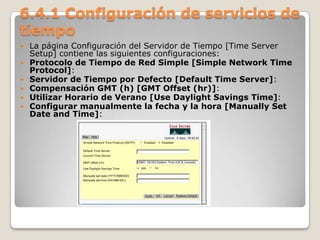

23. 6.4.1 Configuración de servicios de
tiempo
 La página Configuración del Servidor de Tiempo [Time Server
Setup] contiene las siguientes configuraciones:
 Protocolo de Tiempo de Red Simple [Simple Network Time
Protocol]:
 Servidor de Tiempo por Defecto [Default Time Server]:
 Compensación GMT (h) [GMT Offset (hr)]:
 Utilizar Horario de Verano [Use Daylight Savings Time]:
 Configurar manualmente la fecha y la hora [Manually Set
Date and Time]:

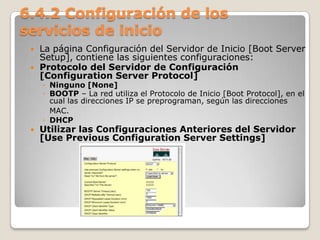

24. 6.4.2 Configuración de los
servicios de inicio
 La página Configuración del Servidor de Inicio [Boot Server
Setup], contiene las siguientes configuraciones:
 Protocolo del Servidor de Configuración
[Configuration Server Protocol]
◦ Ninguno [None]
◦ BOOTP – La red utiliza el Protocolo de Inicio [Boot Protocol], en el
cual las direcciones IP se preprograman, según las direcciones
MAC.
◦ DHCP
 Utilizar las Configuraciones Anteriores del Servidor
[Use Previous Configuration Server Settings]

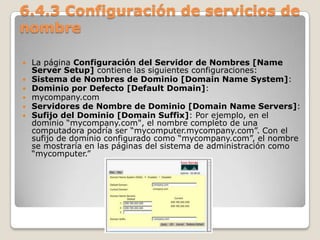

25. 6.4.3 Configuración de servicios de
nombre
 La página Configuración del Servidor de Nombres [Name
Server Setup] contiene las siguientes configuraciones:
 Sistema de Nombres de Dominio [Domain Name System]:
 Dominio por Defecto [Default Domain]:
 mycompany.com
 Servidores de Nombre de Dominio [Domain Name Servers]:
 Sufijo del Dominio [Domain Suffix]: Por ejemplo, en el
dominio “mycompany.com", el nombre completo de una
computadora podría ser “mycomputer.mycompany.com”. Con el
sufijo de dominio configurado como “mycompany.com”, el nombre
se mostraría en las páginas del sistema de administración como
“mycomputer.”

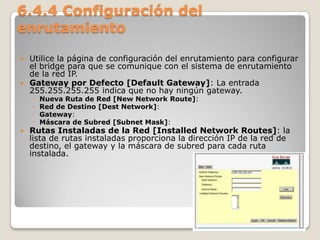

26. 6.4.4 Configuración del
enrutamiento
 Utilice la página de configuración del enrutamiento para configurar
el bridge para que se comunique con el sistema de enrutamiento
de la red IP.
 Gateway por Defecto [Default Gateway]: La entrada
255.255.255.255 indica que no hay ningún gateway.
◦ Nueva Ruta de Red [New Network Route]:
◦ Red de Destino [Dest Network]:
◦ Gateway:
◦ Máscara de Subred [Subnet Mask]:
 Rutas Instaladas de la Red [Installed Network Routes]: la
lista de rutas instaladas proporciona la dirección IP de la red de
destino, el gateway y la máscara de subred para cada ruta
instalada.
