1. Luz y Sol
Climatización y Acústica
Grupo #2
Janell Vargas/ Alejandro Mercedes/ Scarlett Betances/ Ambar Brito/ Jose Manuel/ Alejandro Contin

2. Índice de Contenido
• La Luz y Sus Características
• Porque la luz se refleja
• Leyes de refracción
• La luz y la materia
• Luz y reflejo ( porque se refleja)
• El Sol
• La energía (Energía solar)
• Energía y sol
• Posiciones del sol y la tierra
• Luz solar
• Tipos (Directa, indirecta, difusa)
• Radiación solar
• Sol y Entes arquitectónicos
• Sistemas de iluminación natural
• Ventajas y uso de luz natural
• Re-sol en los diferentes climas (cálidos-
secos, cálidos- húmedos, etc)
• Iluminación energética

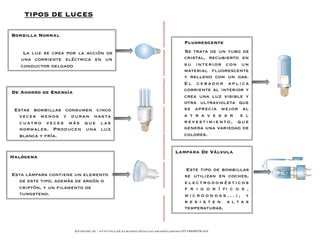

• Luz artificial (características, aplicación en
las edificaciones, tipos de luces y sus
características en el espacio)

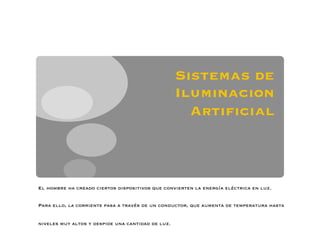

• Sistemas de iluminación artificial
• Arquitectura bioclimática

3. La Luz y Sus
Características

4. La Luz
La luz es aquella energía que ilumina los objetos y
seres vivos, haciéndolos visibles; es una onda
electromagnética, que posee gran diversidad de
frecuencia diferente, que agrupadas forma el
denominado espectro electromagnético, puede ser
percibida por el ojo humano.
La Luz y Sus Características

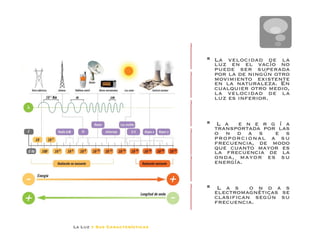

5. § La Luz § La velocidad de la
luz en el vacío no
puede ser superada
por la de ningún otro
movimiento existente
en la naturaleza. En
cualquier otro medio,
la velocidad de la
luz es inferior.
§ L a e n e r g í a
transportada por las
o n d a s e s
proporcional a su
frecuencia, de modo
que cuanto mayor es
la frecuencia de la
onda, mayor es su
energía.
§ L a s o n d a s
electromagnéticas se
clasifican según su
frecuencia.
La Luz y Sus Características

6. Luminosidad.
La cantidad de luminosidad cambia de acuerdo con el tamaño
del espacio por donde ingresa al ambiente, y se regular
mediante cortinas o equivalentes.
Intensidad.
Se puede graduar la intensidad de la luz natural que
penetra en un ambiente utilizando persianas, cortinas,
estores, etc.
Tonalidad.
Dependerá de la hora, por las mañanas será blanca y al
atardecer rojiza.
La Luz y Sus Características

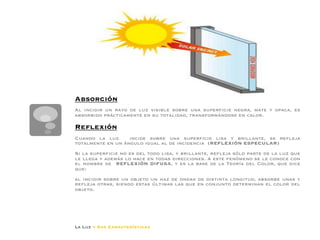

7. según sea la superficie y constitución de dicho cuerpo, y la
inclinación de los rayos incidentes, dando lugar a los siguientes
fenómenos físicos:
Absorción
Al incidir un rayo de luz visible sobre una superficie negra, mate y opaca, es
absorbido prácticamente en su totalidad, transformándose en calor.
Reflexión
Cuando la luz incide sobre una superficie lisa y brillante, se refleja
totalmente en un ángulo igual al de incidencia (REFLEXIÓN ESPECULAR)
Si la superficie no es del todo lisa, y brillante, refleja sólo parte de la luz que
le llega y además lo hace en todas direcciones. A este fenómeno se le conoce con
el nombre de REFLEXIÓN DIFUSA, y es la base de la Teoría del Color, que dice
que:
al incidir sobre un objeto un haz de ondas de distinta longitud, absorbe unas y
refleja otras, siendo estas últimas las que en conjunto determinan el color del
objeto.
La Luz y Sus Características

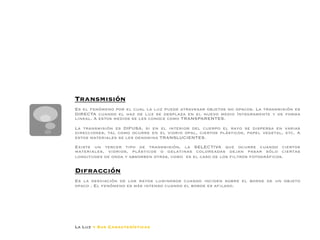

8. Dado que la luz se desplaza
separarse al aumentar la d
luminoso, recibirá igual ca
luminosa decrece al separar
Transmisión
Es el fenómeno por el cual la luz puede atravesar objetos no opacos. La transmisión es
DIRECTA cuando el haz de luz se desplaza en el nuevo medio íntegramente y de forma
lineal. A estos medios se les conoce como TRANSPARENTES.
La transmisión es DIFUSA, si en el interior del cuerpo el rayo se dispersa en varias
direcciones, tal como ocurre en el vidrio opal, ciertos plásticos, papel vegetal, etc. A
estos materiales se les denomina TRANSLUCIENTES.
Existe un tercer tipo de transmisión, la SELECTIVA que ocurre cuando ciertos
materiales, vidrios, plásticos o gelatinas coloreadas dejan pasar sólo ciertas
longitudes de onda y absorben otras, como es el caso de los filtros fotográficos.
Difracción
Es la desviación de los rayos luminosos cuando inciden sobre el borde de un objeto
opaco . El fenómeno es más intenso cuando el borde es afilado.
La Luz y Sus Características

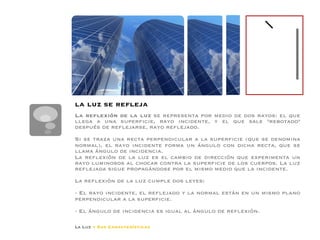

9. la luz se refleja
La reflexión de la luz se representa por medio de dos rayos: el que
llega a una superficie, rayo incidente, y el que sale rebotado
después de reflejarse, rayo reflejado.
Si se traza una recta perpendicular a la superficie (que se denomina
normal), el rayo incidente forma un ángulo con dicha recta, que se
llama ángulo de incidencia.
La reflexión de la luz es el cambio de dirección que experimenta un
rayo luminosos al chocar contra la superficie de los cuerpos. La luz
reflejada sigue propagándose por el mismo medio que la incidente.
La reflexión de la luz cumple dos leyes:
- El rayo incidente, el reflejado y la normal están en un mismo plano
perpendicular a la superficie.
- El ángulo de incidencia es igual al ángulo de reflexión.
La Luz y Sus Características

10. La Luz y Sus Características

11. La refracción de la luz es el cambio de dirección que
experimentan los rayos luminosos al pasar de un medio a otro en el
que se propagan con distinta velocidad. Por ejemplo, al pasar del aire
al agua, la luz se desvía, es decir, se refracta.
Las leyes fundamentales de la refracción son:
- El rayo refractado, el incidente y la normal se encuentran en un
mismo plano.
- El rayo refractado se acerca a la normal cuando pasa de un medio
en el que se propaga a mayor velocidad a otro en el que se propaga a
menor velocidad. Por el contrario, se aleja de la normal al pasar a
un medio en el que se propaga a mayor velocidad.
La relación entre la velocidad de la luz en el vacío y en un medio en
el que pueda propagarse se denomina índice de refracción (n) de ese
medio: n = c / v
La Luz y Sus Características

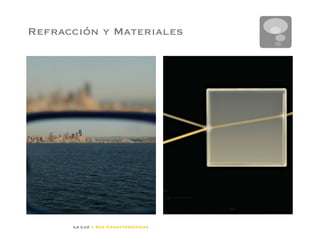

12. Refracción y Materiales
La Luz y Sus Características

13. La Luz y Sus Características

14. La luz y la materia
- Transparentes: Permiten que la luz se propague en su interior en
una misma dirección, de modo que vuelve a salir.
- Opacos: Estos materiales absorben la luz o la reflejan, pero no
permiten que los atraviese.
- Translúcidos: Absorben o reflejan parcialmente la luz y permiten
que se propague parte de ella, pero la difunden en distintas
direcciones.
Luz blanca se compone de los diferentes colores del arco iris:
violeta, azul, verde, amarillo, naranja y rojo.
FUENTE: http://www.quimicaweb.net/grupo_trabajo_ccnn_2/tema5/index.htm

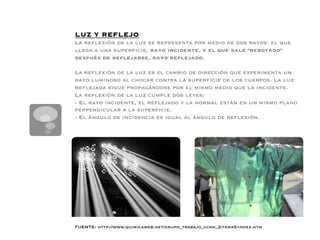

15. LUZ Y REFLEJO
La reflexión de la luz se representa por medio de dos rayos: el que
llega a una superficie, rayo incidente, y el que sale rebotado
después de reflejarse, rayo reflejado.
La reflexión de la luz es el cambio de dirección que experimenta un
rayo luminoso al chocar contra la superficie de los cuerpos. La luz
reflejada sigue propagándose por el mismo medio que la incidente.
La reflexión de la luz cumple dos leyes:
- El rayo incidente, el reflejado y la normal están en un mismo plano
perpendicular a la superficie.
- El ángulo de incidencia es igual al ángulo de reflexión.
FUENTE: http://www.quimicaweb.net/grupo_trabajo_ccnn_2/tema5/index.htm

16. El Sol

17. Energía Solar

18. La energía solar es la energía obtenida mediante la captación de la
luz y el calor emitidos por el sol. Desde que surgió se le catalogó como la
solución perfecta para las necesidades energéticas de todos los países
debido a su universalidad y acceso gratuito ya que, como se ha mencionado
anteriormente, proviene del sol. Para los usuarios el gasto está en el
proceso de instalación del equipo solar.
La radiación solar que alcanza la Tierra puede aprovecharse por medio del
calor que produce a través de la absorción de la radiación, por ejemplo en
dispositivos ópticos o de otro tipo. Es una de las llamadas energías
renovables, particularmente del grupo no contaminante, conocido como
energía limpia o energía verde, si bien, al final de su vida útil, los paneles
fotovoltaicos pueden suponer un residuo contaminante difícilmente
reciclable al día de hoy.
ENERGIA SOLAR

19. Luz solar

20. Es el espectro total de radiación
electromagnética proveniente del
Sol.

21. Luz solar directa
La luz solar directa proporciona alrededor de 93 lúmenes de iluminación
por vatio de potencia electromagnética, incluyendo infrarrojo, visible y
ultra-violeta.

22. Luz Solar Indirecta
Es la luz solar dispersada o reflejada por objetos en el espacio. Un
ejemplo de esto seria la luz de la luna que es reflejada por el sol.

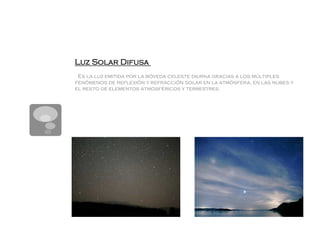

23. Luz Solar Difusa
Es la luz emitida por la bóveda celeste diurna gracias a los múltiples
fenómenos de reflexión y refracción solar en la atmósfera, en las nubes y
el resto de elementos atmosféricos y terrestres.

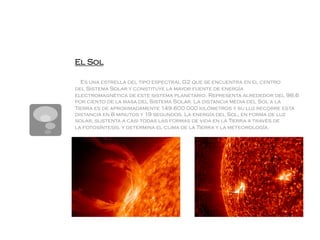

24. El Sol
Es una estrella del tipo espectral G2 que se encuentra en el centro
del Sistema Solar y constituye la mayor fuente de energía
electromagnética de este sistema planetario. Representa alrededor del 98,6
por ciento de la masa del Sistema Solar. La distancia media del Sol a la
Tierra es de aproximadamente 149.600.000 kilómetros y su luz recorre esta
distancia en 8 minutos y 19 segundos. La energía del Sol, en forma de luz
solar, sustenta a casi todas las formas de vida en la Tierra a través de
la fotosíntesis, y determina el clima de la Tierra y la meteorología.

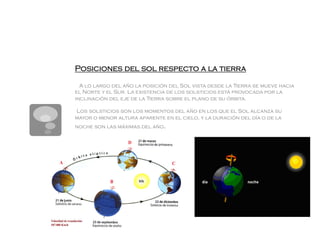

25. Posiciones del sol respecto a la tierra
A lo largo del año la posición del Sol vista desde la Tierra se mueve hacia
el Norte y el Sur. La existencia de los solsticios está provocada por la
inclinación del eje de la Tierra sobre el plano de su órbita.
Los solsticios son los momentos del año en los que el Sol alcanza su
mayor o menor altura aparente en el cielo, y la duración del día o de la
noche son las máximas del año.

26. Sol y Entes
arquitectónicos

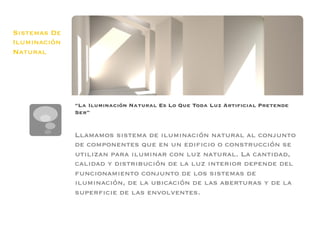

27. Sistemas De
Iluminación
Natural
“La Iluminación Natural Es Lo Que Toda Luz Artificial Pretende
Ser”
Llamamos sistema de iluminación natural al conjunto
de componentes que en un edificio o construcción se
utilizan para iluminar con luz natural. La cantidad,
calidad y distribución de la luz interior depende del
funcionamiento conjunto de los sistemas de
iluminación, de la ubicación de las aberturas y de la
superficie de las envolventes.

28. Sistemas De
Iluminación
Natural
Sistemas de iluminación natural utilizados:
• Iluminación lateral
• Iluminación cenital
• Iluminación combinada

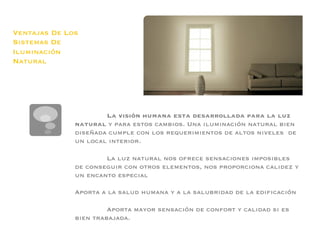

29. Ventajas De Los
Sistemas De
Iluminación
Natural
La visión humana esta desarrollada para la luz
natural y para estos cambios. Una iluminación natural bien
diseñada cumple con los requerimientos de altos niveles de
un local interior.
La luz natural nos ofrece sensaciones imposibles
de conseguir con otros elementos, nos proporciona calidez y
un encanto especial
Aporta a la salud humana y a la salubridad de la edificación
Aporta mayor sensación de confort y calidad si es
bien trabajada.

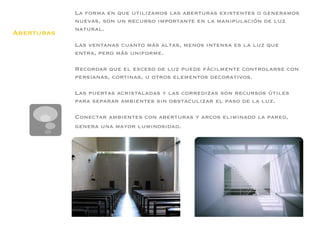

30. La forma en que utilizamos las aberturas existentes o generamos
nuevas, son un recurso importante en la manipulación de luz
natural.
Aberturas
Las ventanas cuanto más altas, menos intensa es la luz que
entra, pero más uniforme.
Recordar que el exceso de luz puede fácilmente controlarse con
persianas, cortinas, u otros elementos decorativos.
Las puertas acristaladas y las corredizas son recursos útiles
para separar ambientes sin obstaculizar el paso de la luz.
Conectar ambientes con aberturas y arcos eliminado la pared,
genera una mayor luminosidad.

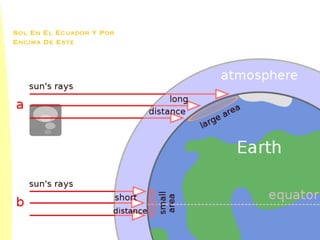

31. Sol En El Ecuador Y Por
Encima De Este

32. Ventajas y Uso de
la Luz Natural

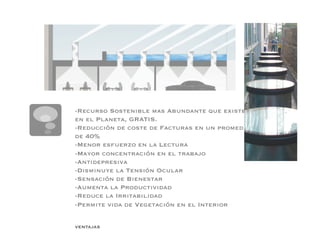

33. -Recurso Sostenible mas Abundante que existe
en el Planeta, GRATIS.
-Reducción de coste de Facturas en un promedio
de 40%
-Menor esfuerzo en la Lectura
-Mayor concentración en el trabajo
-Antidepresiva
-Disminuye la Tensión Ocular
-Sensación de Bienestar
-Aumenta la Productividad
-Reduce la Irritabilidad
-Permite vida de Vegetación en el Interior
VENTAJAS

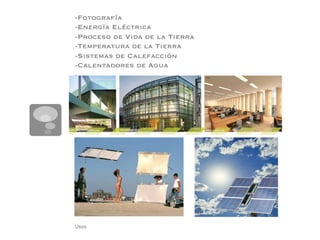

34. -Fotografía
-Energía Eléctrica
-Proceso de Vida de la Tierra
-Temperatura de la Tierra
-Sistemas de Calefacción
-Calentadores de Agua
-
Usos

35. Iluminación
energética

36. Oficina Fundacion de la mujer/ SDH arquitectos
extraida de ; http://www.plataformaarquitectura.cl/2011/11/29/oficinas-fundacion-de-la-mujer-sdh-
arquitectos/
Luz artificial
Es indispensable cuando la luz natural se va. se entiende por esta toda aquella
fuente producida por el ser humano. En la sociedad actual el ser humano pasa
una gran cantidad de horas iluminado por la luz artificial.
En este espacio es La luz artificial puede ser continua (bombillas) o discontinua (flash).
importante tanto el
empleo de luz natural
como de luz artificial, se
hizo un estudio de la
entrada de luz natural
para regular la
intensidad lumínica de
luz artificial al interior
del proyecto. Las oficinas
cuentan con un sistema
de automatización por
medio de sensores de
movimiento que controlan
la iluminación y el aire Las figuras recedidas en el cielo raso están hechas por módulos acústicos que absorben el ruido
acondicionado. al interior del recinto y prestan cuidado a la óptima iluminación.

37. Caracteristicas de la Luz Artificial
-La luz artificial es indispensable cuando la natural desaparece.
-Se debe tomar en cuenta en cualquier espacio , puesto que la luz natural carece
de uso debido al Luz combustible.
-Esta se obtiene del fuego, como las velas, lámparas de petróleo o kerosene, una
chimenea, etc.
-Esta luz es irregular y parpadea mucho, por esto sólo debe utilizarse
decorativamente.
- Iluminación incandescente. Despide luz cálida: foco, vela, halógeno. Iluminación
de descarga. Emite luz blanca: fluorescentes.
Las luminarias
empotradas de luz
continua funciona
como la fuente
principal de
iluminación de éste
espacio logrando
una iluminación
ambiental.
Casa Bloque Abierto por ARQX- Tendencias en Iluminacion: Lineas Continuas de luz
Extraido de; http://www.plataformaarquitectura.cl/2011/11/18/bloque-abierto-arqx-arquitectos/

38. Aplicación de la luz artificial en las Edificaciones
Existen tres tipos de iluminación: ambiental, puntual o concentrada y decorativa
-Luz ambiental. Es la que ilumina al ambiente en general y de manera uniforme;
se ubica en los techos. Es recomendable para áreas que requieran bastante luz,
como pasillos, baños y cocinas, entre otras.
-Luz puntual o concentrada. Da el efecto de un rayo de luz dirigido a un
lugar u objeto determinado. Se emplea para iluminar mesas, cuadros, obras de
arte, etc. No afecta a la iluminación general.
- Luz decorativa. Se caracteriza por ser usada como elemento estético más que
funcional, para realzar la decoración. Ejemplos de este tipo de iluminación son
la fibra óptica y las luces de neón, entre otras.
Las luminarias de
luz continua
a b a r c a l a
iluminación de
este espacio
estratégicamente
con el uso de un
techo blanco para
potenciar el nivel
de iluminación al
reflejarse cada
r i n c ó n d e l
espacio.
26 Lounge Bar por Cor Asociados.
Extraido de ; http://www.plataformaarquitectura.cl/2011/05/11/26-lounge-bar-rondero-carpena-
arquitectos-luisamarti-estudio-cor-asociados/

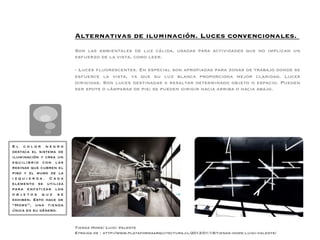

39. Alternativas de iluminación. Luces convencionales.
Son las ambientales de luz cálida, usadas para actividades que no implican un
esfuerzo de la vista, como leer.
- Luces fluorescentes. En especial son apropiadas para zonas de trabajo donde se
esfuerce la vista, ya que su luz blanca proporciona mejor claridad. Luces
dirigidas. Son luces destinadas a resaltar determinado objeto o espacio. Pueden
ser spots o lámparas de pie; se pueden dirigir hacia arriba o hacia abajo.
El color negro
destaca el sistema de
iluminación y crea un
equilibrio con las
resinas que cubren el
piso y el muro de la
izquierda. Cada
elemento se utiliza
para enfatizar los
objetos que se
exhiben. Esto hace de
“Home”, una tienda
única en su género.
Tienda Home/ Luigi Valente
Etraida de : http://www.plataformaarquitectura.cl/2012/01/18/tienda-home-luigi-valente/

40. Sistemas de
Iluminacion
Artificial
El hombre ha creado ciertos dispositivos que convierten la energía eléctrica en luz.
Para ello, la corriente pasa a través de un conductor, que aumenta de temperatura hasta
niveles muy altos y despide una cantidad de luz.

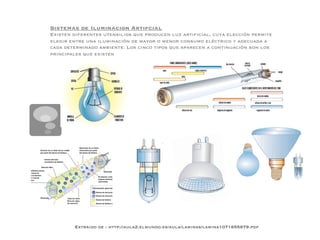

41. Sistemas de Iluminacion Artifcial
Existen diferentes utensilios que producen luz artificial, cuya elección permite
elegir entre una iluminación de mayor o menor consumo eléctrico y adecuada a
cada determinado ambiente. Los cinco tipos que aparecen a continuación son los
principales que existen
Extraido de : http://aula2.elmundo.es/aula/laminas/lamina1071655979.pdf

42. TIPOS DE LUCES
Bombilla Normal
Fluorescente
La luz se crea por la acción de Se trata de un tubo de
una corriente eléctrica en un cristal, recubierto en
conductor delgado su interior con un
material fluorescente
y relleno con un gas.
El cebador aplica
De Ahorro de Energía corriente al interior y
crea una luz visible y
otra ultravioleta que
Estas bombillas consumen cinco se aprecia mejor al
veces menos y duran hasta a t r a v e s a r e l
cuatro veces más que las revestimiento, que
normales. Producen una luz genera una variedad de
blanca y fría. colores.
Lampara De Válvula
Halógena
Este tipo de bombillas
Esta lámpara contiene un elemento se utilizan en coches,
de este tipo, además de argón o electrodomésticos
criptón, y un filamento de f r i g o r í fi c o s ,
tungsteno. microondas...), y
resisten altas
temperaturas.
Extraido de : http://aula2.elmundo.es/aula/laminas/lamina1071655979.pdf

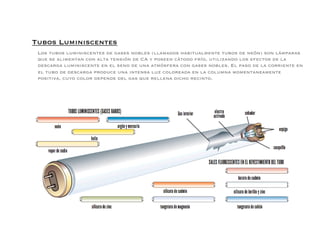

43. Tubos Luminiscentes
Los tubos luminiscentes de gases nobles (llamados habitualmente tubos de neón) son lámparas
que se alimentan con alta tensión de CA y poseen cátodo frío, utilizando los efectos de la
descarga luminiscente en el seno de una atmósfera con gases nobles. El paso de la corriente en
el tubo de descarga produce una intensa luz coloreada en la columna momentaneamente
positiva, cuyo color depende del gas que rellena dicho recinto.

44. Arquitectura
Bioclimática

45. Arquitectura Bioclimatica
consiste en el diseño de edificios teniendo en cuenta las condiciones climáticas,
aprovechando los recursos disponibles (sol, vegetación, lluvia, vientos) para
disminuir los impactos ambientales, intentando reducir los consumos de energía.
Es un tipo de arquitectura donde el equilibrio y la armonía son una constante
con el medio ambiente. Se busca lograr un gran nivel de confort térmico,
teniendo en cuenta el clima y las condiciones del entorno para ayudar a
conseguir el confort térmico interior mediante la adecuación del diseño, la
geometría, la orientación y la construcción del edificio adaptado a las
condiciones climáticas de su entorno.
Le Corbusier hizo unos bocetos
para la ponencia que presentó
en el Congreso Internacional
de Estudio sobre el problema de
las zonas subdesarrolladas
celebrado en Milán en 1.954.
Uno de ellos titulado: “Las 24
horas solares” hace relación a
la necesidad de satisfacer unas
buenas condiciones de
habitabilidad. En uno de sus
proyectos, las “Unités d
´habitation” expresa su
concepto de integración del
hombre urbano en el entorno
(ver copias en el apartado de
material).
Plaza de la Justicia en San José, Costa Rica,
incluye una pirámide para climatizar en
forma pasiva un salón ubicado en el Fuente: http://abioclimatica.blogspot.com/
subsuelo, para 500 personas, aprovechando
el efecto Venturi. Obra de Ibo Bonilla

46. Soleamiento y protección solar
-Las ventanas con una adecuadaprotección solar, alargadas en sentido vertical y
situadas en la cara interior del muro, dejan entrar menos radiación solar en
verano, evitando el sobrecalentamiento de locales soleados.
-Por el contrario, este efecto no es beneficioso en lugares fríos o durante el
invierno, por eso, tradicionalmente, en lugares fríos las ventanas son más
grandes que en los cálidos, están situadas en la cara exterior del muro y suelen
tener miradores acristalados, para potenciar la beneficiosa captación de la
radiación solar.
Ventilación cruzada
-La diferencia de temperatura y presión entre dos estancias con orientaciones
opuestas, genera una corriente de aire que facilita la ventilación.
-Una buena ventilación es muy útil en climas cálidos húmedos, sin refrigeración
mecánica, para mantener un adecuado confort higrotérmico.
Casa solar MIT #1(1939).
