Este documento describe las unidades de disco y la memoria RAM. Resume que las unidades de disco almacenan y leen datos de discos como CDs y DVDs, y que la memoria RAM almacena temporalmente los datos e instrucciones que usa actualmente la computadora. También cubre las partes, funciones, fallas y mantenimiento de estas unidades.

2. ¿Qué es? En informática, la unidad de disco se refiere al aparato
o dispositivo de almacenamiento de datos que realiza
las operaciones de lectura o escritura en los medios o
soportes de almacenamiento con forma de disco.

3. FUNCION.
 Lectura de datos
Las unidades de CD-Rom pueden abrir documentos en
CDs de datos, como archivos de música, imágenes,
documentos de Word y otros archivos.

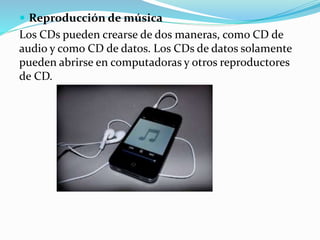

4.  Reproducción de música
Los CDs pueden crearse de dos maneras, como CD de
audio y como CD de datos. Los CDs de datos solamente
pueden abrirse en computadoras y otros reproductores
de CD.

5.  Instalación de software
Los CDs son ampliamente usados como discos de
instalación. Cada vez que veas un software incluido con
un producto que compres en la tienda, o el software por
sí mismo, es muy probable que esté almacenado en un
CD.

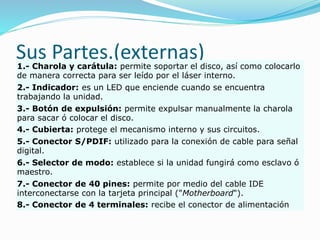

6. Sus Partes.(externas)1.- Charola y carátula: permite soportar el disco, así como colocarlo
de manera correcta para ser leído por el láser interno.
2.- Indicador: es un LED que enciende cuando se encuentra
trabajando la unidad.
3.- Botón de expulsión: permite expulsar manualmente la charola
para sacar ó colocar el disco.
4.- Cubierta: protege el mecanismo interno y sus circuitos.
5.- Conector S/PDIF: utilizado para la conexión de cable para señal
digital.
6.- Selector de modo: establece si la unidad fungirá como esclavo ó
maestro.
7.- Conector de 40 pines: permite por medio del cable IDE
interconectarse con la tarjeta principal ("Motherboard").
8.- Conector de 4 terminales: recibe el conector de alimentación

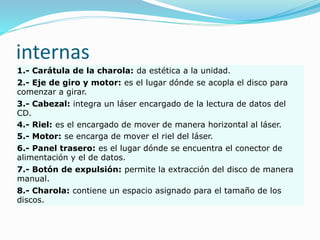

7. internas
1.- Carátula de la charola: da estética a la unidad.
2.- Eje de giro y motor: es el lugar dónde se acopla el disco para
comenzar a girar.
3.- Cabezal: integra un láser encargado de la lectura de datos del
CD.
4.- Riel: es el encargado de mover de manera horizontal al láser.
5.- Motor: se encarga de mover el riel del láser.
6.- Panel trasero: es el lugar dónde se encuentra el conector de
alimentación y el de datos.
7.- Botón de expulsión: permite la extracción del disco de manera
manual.
8.- Charola: contiene un espacio asignado para el tamaño de los
discos.

8. Clasificación:
 Unidad grabadora de DVD-ROM externa (quemador
externo)
 Unidad lectora de HD-DVD
 Unidad lectora de Blu-ray Disc
 Unidad grabadora de Blu-ray Disc (quemador interno)
 Unidad externa basada en Case 5.25"

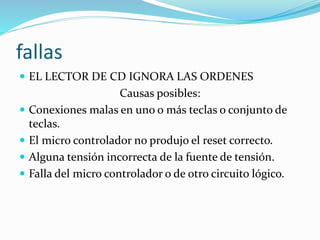

9. fallas
 EL LECTOR DE CD IGNORA LAS ORDENES
Causas posibles:
 Conexiones malas en uno o más teclas o conjunto de
teclas.
 El micro controlador no produjo el reset correcto.
 Alguna tensión incorrecta de la fuente de tensión.
 Falla del micro controlador o de otro circuito lógico.

10. FUNCIONAMIENTO ERRATICO DE
LA BANDEJA
Causas posibles:
 Correa gastada, estirada, aceitosa o floja.
 Mecanismo sucio o lubricación reseca.
 Motor o conexión al motor defectuosa.
 Contactos de la llave sensora sucios o con conexiones
defectuosos.
 Engranaje gastado u otra falla mecánica.
 Tensión de la fuente incorrecta o faltante.
 Micro controlador u otro circuito lógico con fallas.

11. LA BANDEJA NO ABRE O CIERRA
Causas posibles:
 Correa gastada, aceitosa o floja.
 Mecanismo sucio o lubricación pegajosa.
 Engranaje gastado u otro daño macánico.
 Motor o conexiones al motor defectuoso.
 Tecla de apertura de la bandeja defectuosa.

12. LA BANDEJA NO ABRE O CIERRA
POR COMPLETO
Causas posibles:
 Correa estirada aceitosa o floja.
 Mecanismo sucio o lubricación reseca.
 Elementos extraños, como juguetes, piedras o similares
bloqueando la bandeja.
 Engranaje defectuoso u otra falla mecánica.
 Engranajes fuera desajustados.

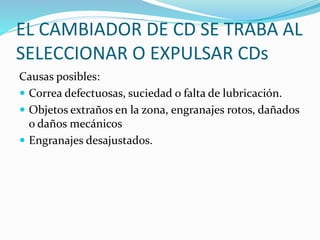

13. EL CAMBIADOR DE CD SE TRABA AL
SELECCIONAR O EXPULSAR CDs
Causas posibles:
 Correa defectuosas, suciedad o falta de lubricación.
 Objetos extraños en la zona, engranajes rotos, dañados
o daños mecánicos
 Engranajes desajustados.

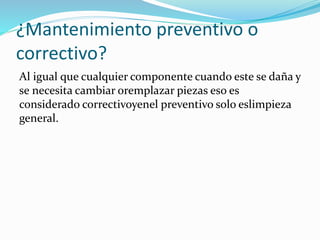

14. ¿Mantenimiento preventivo o
correctivo?
Al igual que cualquier componente cuando este se daña y
se necesita cambiar oremplazar piezas eso es
considerado correctivoyenel preventivo solo eslimpieza
general.

15. Elección de un lector

16.  Principales aspectos a tener en cuenta
Compatibilidad con los CD /DVD
La mayoría de grabadoras de DVD son compatibles con
los dos formatos de DVD existentes: DVD- y DVD+. La
diferencia entre estos dos soportes es un tema de debate.
Parecería que el formato DVD+ presenta una mejor
tolerancia a los errores de grabación. En cambio, el
formato DVD- tiene una mejor tasa de compatibilidad de
lectura con los reproductores (ej: música, películas
grabadas).

17. Aspectos secundarios
 Impresión sobre el disco
Algunas grabadoras soportan las tecnologías
LightScribe o Label Flash: con algunos programas,
pueden grabar imágenes y texto sobre la cara del
disco.

18. RAM

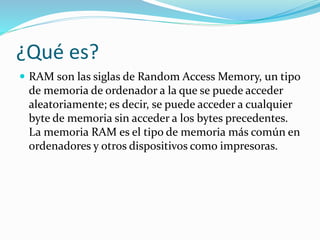

19. ¿Qué es?
 RAM son las siglas de Random Access Memory, un tipo
de memoria de ordenador a la que se puede acceder
aleatoriamente; es decir, se puede acceder a cualquier
byte de memoria sin acceder a los bytes precedentes.
La memoria RAM es el tipo de memoria más común en
ordenadores y otros dispositivos como impresoras.

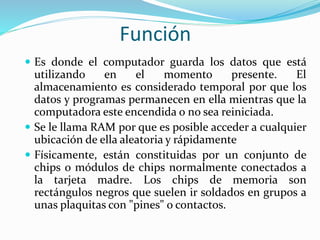

20. Función
 Es donde el computador guarda los datos que está
utilizando en el momento presente. El
almacenamiento es considerado temporal por que los
datos y programas permanecen en ella mientras que la
computadora este encendida o no sea reiniciada.
 Se le llama RAM por que es posible acceder a cualquier
ubicación de ella aleatoria y rápidamente
 Físicamente, están constituidas por un conjunto de
chips o módulos de chips normalmente conectados a
la tarjeta madre. Los chips de memoria son
rectángulos negros que suelen ir soldados en grupos a
unas plaquitas con "pines" o contactos.

21. fallas
 Mensajes de error
 Recibes mensajes de error que indican que no tienes suficiente memoria. Este
es el llamado de auxilio de tu computadora, aunque probablemente el bajo
rendimiento se note mucho antes de que el equipo avise.
 Luz del rígido (disco duro)
 La luz del disco rígido de la PC titila con frecuencia durante el uso corriente del
equipo. Si los microcircuitos de la memoria RAM están cerca a la capacidad
máxima, la computadora confía más en el disco duro que es menos eficiente, lo
que desacelera todo el sistema.
 Pantallas azules
 "La pantalla azul de la muerte" que con frecuencia congela la computadora y
requiere ser reiniciada. La "pantalla azul" es una alerta del sistema que le
informa sobre una falla en la memoria.

22.  Monitor sin respuesta
 El equipo se reinicia, pero no hay entrada del video, por ejemplo
la pantalla está negra a pesar de que las conexiones están bien
hechas.
 No reinicia el sistema
 La PC no se reinicia o bien se reinicia pero la PC se rehúsa a
cargar el sistema operativo, por ejemplo Windows.
 Mal funcionamiento del SO
 El sistema operativo no funciona adecuadamente o se apaga por
completo.
 Ruidos en el reinicio
 La PC continúa pitando cuando se reinicia. Prestá atención a la
cantidad de veces que pita porque es la forma cómo la
computadora te dice que hay un problema con la memoria.

23.  RAM infinita
 La PC cuenta la memoria RAM infinitamente cuando
se reinicia.
 Reinicios constantes
 La PC entra en un círculo vicioso de reinicio;
justamente cuando termina de reiniciarse, vuelve a
iniciar el proceso.

25. ¿Qué es una fuente de poder?
 Sistema que otorga la electricidad imprescindible para
alimentar a equipos como ordenadores o
computadoras. Generalmente, en las PC de escritorio
se localiza en la parte posterior del gabinete.

26. Función.
 convierte la corriente alterna (CA), en una o varias
corrientes continuas (CC), que alimentan los distintos
circuitos del aparato electrónico al que se conecta.

27. Partes

28. Ventilador
 expulsa el aire caliente del interior de la fuente y del
gabinete, para mantener frescos los circuitos.

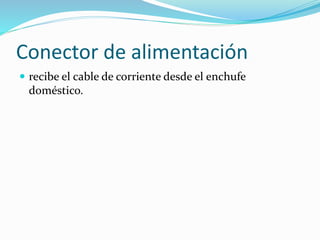

29. Conector de alimentación
 recibe el cable de corriente desde el enchufe
doméstico.

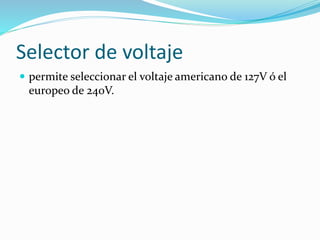

30. Selector de voltaje
 permite seleccionar el voltaje americano de 127V ó el
europeo de 240V.

31. Conector de suministro
 permite alimentar cierto tipo de monitores CRT.

32. Conector AT o ATX
 alimenta de electricidad a la tarjeta principal.

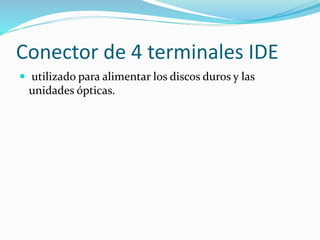

33. Conector de 4 terminales IDE
 utilizado para alimentar los discos duros y las
unidades ópticas.

34. Interruptor manual
 permite encender la fuente de manera mecánica.
 Partes y funciones externas de la fuente de AT o ATX.

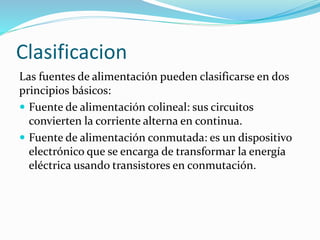

35. Clasificacion
Las fuentes de alimentación pueden clasificarse en dos
principios básicos:
 Fuente de alimentación colineal: sus circuitos
convierten la corriente alterna en continua.
 Fuente de alimentación conmutada: es un dispositivo
electrónico que se encarga de transformar la energía
eléctrica usando transistores en conmutación.

36. Fallas en fuente de poder
A)FALLAS EL ABASTECIMIENTO DE ELECTRICIDAD
Es una falla que el mismo usuario detecta la mayoría de las
veces debido a la facilidad para darse cuenta de este
problema. Siguiendo el sentido común, la tendencia es
conectar la computadora en otra forma de corriente.
Hay que tener presente que frecuentemente se tiene
regulador y eliminador de picos. Esto facilita aun mas
detección de falta de energía en el contacto en cuestión, ya
que la prueba solo consiste en conectar la computadora
directamente a la toma de corriente, sin regulador o
eliminador de picos. Si el regulador no tiene fusible y no
funciona lo más probable es que resulte más económico
remplazarlo que raparlo.

37.  Sobre carga de voltaje. Este se genera cuando llega un
voltaje muy alto al la fuente de poder causando con
esto la pérdida total tanto del circuito como d los
componentes. Ocurre generalmente cuando hay
pérdida de energía total y luego llega esta con más
intensidad. La mejor forma de impedir este tipo de
daños es utilizar un estabilizador

38.  La fuente de poder no puede funcionar si los cables de
energía no están conectados a la tarjeta madre. Revisa
que el conector de energía principal y cualquier otro
conector adicional a la tarjeta madre
 Mala regulación del voltaje de salida que fluctúa
dentro de ciertos márgenes cercanos a los valores
nominales. Esto significa que el sistema de regulación
de la fuente conmutada ha perdido la capacidad de
mantener el voltaje estable.

39.  La fuente regula correctamente, pero lo hace tirando
otros voltajes que no son los nominales, tendiendo a
subir el voltaje de salida, porque tiene una mala
referencia del voltaje de salida.

40. Elección de una fuente de poder

41. Para elegir la fuente de alimentación se deben tener en
cuenta ciertos criterios:
 La potencia suministrada
 Formato y accesorios disponibles

42.  Lo recomendable es elegir una fuente de alimentación
de marca conocida. En la actualidad, algunas marcas
comerciales, respetan más sus especificaciones que
otras.
