La fuente de poder convierte la corriente alterna de la red eléctrica en corrientes continuas de bajo voltaje que alimentan los componentes internos de la computadora. Realiza un proceso de transformación, rectificación, filtrado y estabilización de la corriente utilizando componentes como transformadores, diodos y capacitores. Suministra voltajes estandar de 3.3V, 5V y 12V a la tarjeta madre y otros dispositivos para su correcto funcionamiento.

1. LA FUENTE DE PODER
ABADIA HURTADO YUNEIVI
CHAVERRA BEJARANO GONZALO
DUEÑAS PINZÒN WILLIAM
HURTADO HINESTROZA JACSON
MORENO ZUÑIGA JARLON JAIR

2. • DEFINICIÓN: En electrónica, la fuente de alimentación o fuente de
poder es el dispositivo que convierte la corriente alterna (CA), en
una o varias corrientes continuas (CC), que alimentan los distintos
circuitos del aparato electrónico al que se conecta (computadora,
televisor, impresora, router, etc.).
• CONCEPTO: Puede describirse como una fuente de alimentación
de tipo eléctrico que logra transformar la tensión alterna de la red
industrial en una tensión continua aprovechando las utilidades de
algunos componentes electrónicos internos

3. En concreto podemos determinar que existen dos tipos básicos de fuentes
de poder. Una de ellas es la llamada AT (Advanced Technology), que tiene
una mayor antigüedad pues data de la década de los años 80, y luego
está la ATX (Advanced Technology Extended)
FUENTE DE PODER AT: Esta se instala en el gabinete del ordenador y su
misión es transformar lo que es la corriente alterna que llega desde la
línea eléctrica en corriente directa. No obstante, también tiene entre sus
objetivos el proteger al sistema de las posibles subidas de voltaje y
suministrar a los dispositivos de aquel, toda la cantidad de energía que
necesiten para funcionar.
FUENTE DE PODER ATX: La ATX, por su parte, podemos decir que es la
segunda generación de fuentes para ordenador y en concreto se diseñó
para aquellos que estén dotados con microprocesador Intel Pentium MMX

4. PARTES INTERNAS: En la
imagen se aprecia una fuente
de poder ATX destapada
pudiéndose identificar
fácilmente el transformador de
conmutación así como las
bobinas, los transistores de
potencia (conmutadores) los
cuales se caracterizan por estar
acoplados a un disipador de
aluminio, también son
claramente visibles los
capacitares de filtrado notorios
por su gran tamaño (en la parte
izquierda parcialmente
cubiertos por el disipador).
Vemos también el ventilador, en
este caso es uno de 8
centímetros de diámetro. El
conjunto de cables “amarrados”
de salida hacia el computador.
Los cables negros
corresponden a 0 volts, los
naranjos a 3.3 volts, los rojos a
5 volts y los amarillos a 12 volts.
El cable verde es el cable de
control del sistema “soft-power”.
-

5. PARTES EXTERNAS: Externamente consta de los siguientes
elementos:
• Ventilador: expulsa el aire caliente del interior de la fuente y
del gabinete, para mantener frescos los circuitos.
• Conector de alimentación: recibe el cable de corriente
desde el enchufe doméstico.
• Selector de voltaje: permite seleccionar el voltaje de 127V ó
de 240V.
• Conector de suministro: permite alimentar cierto tipo de
monitores CRT.
• Conector AT o ATX: alimenta de electricidad a la tarjeta
principal.
• de 4 terminales MOLEX: utilizado para alimentar los discos
duros y las unidades ópticas.
• Conector de 4 terminales BERG: alimenta las disqueteras.
• Interruptor manual: permite encender la fuente de manera

6. RESISTENCIAS:
• DEFINICIÓN: Es un componente que se resiste o se
opone al paso de los electrones eliminándolos en forma
de calor. La unidad de medida de la resistencia es el
ohmio, el símbolo del ohmio es la letra griega omega, Ω.
• CONCEPTO: Es un componente que limita la cantidad
de corriente que recorre un circuito.

7. CONDENSADOR O
CAPACITOR:
• DEFINICIÓN: Un
condensador es un
componente pasivo que
presenta la cualidad de
almacenar energía eléctrica.
Los condensadores se miden
en faradios o farads. El
faradio es una unidad de
capacidad.
• CONCEPTO: Es un
componente que se utiliza en
los circuitos para almacenar
energía eléctrica
temporalmente, para luego
TRANSFORMADOR:
• DEFINICIÓN: Se denomina
transformador a un
dispositivo eléctrico
rebobinado que permite
aumentar o disminuir la
tensión en un circuito
eléctrico de corriente alterna,
manteniendo la potencia.
• CONCEPTO: El
transformador es un
componente que se usa en
circuitos eléctricos para
cambiar el voltaje de la

8. DIODO:
• DEFINICIÓN: Un diodo es un
componente electrónico de
dos terminales que permite la
circulación de la corriente
eléctrica a través de él en un
solo sentido.
• CONCEPTO: El diodo es un
componente semiconductor
que permite que el flujo de
corriente circule en un solo
sentido
BOBINA:
• DEFINICIÓN: Las bobinas
(también llamadas
inductores) consisten en un
hilo conductor enrollado. Al
pasar una corriente a través
de la bobina, alrededor de la
misma se crea un campo
magnético que tiende a
oponerse a los cambios
bruscos de la intensidad de la
corriente.
• CONCEPTO: La bobina es
un elemento que permite
convertir corriente en
magnetismo y viceversa.

9. FUSIBLE:
• DEFINICIÓN: Dispositivo de
seguridad utilizado para
proteger un circuito eléctrico de
un exceso de corriente.
• CONCEPTO: El fusible es un
componente que se utiliza para
proteger los circuitos del mal
funcionamiento o de los
cambios bruscos de corriente.
TRANSISTORES:
• DEFINICIÓN: El transistor es
un componente semiconductor
formado por un cristal que
contiene una región P entre
dos regiones N (transistor
NPN), o una región N entre dos
regiones P (transistor PNP).
• CONCEPTO: El transistor es
un dispositivo electrónico
semiconductor utilizado para
entregar una señal de salida en
respuesta a una señal de
entrada. Cumple funciones de
amplificador, oscilador,
conmutador o rectificador.

10. CIRCUITOS INTEGRADOS:
• DEFINICIÓN: Un circuito
integrado, también conocido
como chip o microchip, es
una estructura de pequeñas
dimensiones de material
semiconductor, de algunos
milímetros cuadrados de
área, sobre la que se
fabrican circuitos electrónicos
generalmente mediante
fotolitografía y que está
protegida dentro de un
encapsulado de plástico o
cerámica.
• CONCEPTO: El circuito
integrado es un elemento
miniaturizada otros
componentes (diodos,
transistores, resistencias y
más en un pequeño
paquete).
EL CABLE:
• DEFINICIÓN: Es una hebra,
generalmente de diámetro
pequeño recubierta de algún
material plástico.
• CONCEPTO: Es un
conductor que se utiliza para
transportar la corriente
eléctrica de circuito.

11. ETAPAS DE FUNCIONAMIENTO DE UNA FUENTE DE
PODER
• En la siguiente lista se muestran las diferentes etapas
por las que la electricidad es transformada para
alimentar los dispositivos de la computadora.

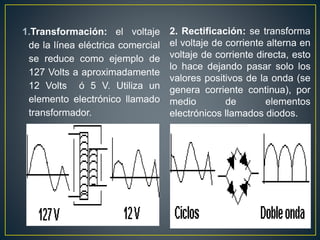

12. 1.Transformación: el voltaje
de la línea eléctrica comercial
se reduce como ejemplo de
127 Volts a aproximadamente
12 Volts ó 5 V. Utiliza un
elemento electrónico llamado
transformador.
2. Rectificación: se transforma
el voltaje de corriente alterna en
voltaje de corriente directa, esto
lo hace dejando pasar solo los
valores positivos de la onda (se
genera corriente continua), por
medio de elementos
electrónicos llamados diodos.

13. 3. Filtrado: esta le da calidad
a la corriente continua y
suaviza el voltaje, por medio
de elementos electrónicos
llamados capacitores.
4, Estabilización: el voltaje
ya suavizado se le da la
forma lineal que utilizan los
dispositivos. Se usa un
elemento electrónico especial
llamado circuito integrado.
Esta fase es la que entrega
la energía necesaria la
computadora.

14. • La fuente de poder es la encargada de suministrar energía a todos los
dispositivos internos de la computadora e inclusive, a algunos externos (como el
teclado o el mouse). La fuente de poder es un componente fundamental en una
PC, ya que suministra la energía eléctrica a cada uno de los componentes del
sistema.
• Básicamente la fuente de poder lo que hace es convertir la corriente alterna (AC)
de nuestros hogares, a corriente directa (DC) que necesita nuestro PC.
Dentro de este cambio de corriente, además se produce una reducción de voltaje,
en donde los valores típicos utilizados son 3.3 volts, 5 volts y 12 volts. La línea de
3.3 y 5 volts es utilizada principalmente por circuitos, RAM, CPU y otros
componentes, mientras la de 12 volts es para hacer correr los motores de los
discos duros, ventiladores, lectores, tarjetas de video de gama alta etc.
• La fuente de poder además genera –5v y -12v estos voltajes casi no se usa para
nada. Estos voltajes negativos, se requieren por compatibilidad de sistemas
modernos. Los voltajes –5v y –12v son suministrados a la tarjeta madre por la
fuente de poder. La señal –5v se dirigen al bus ISA en el pin 25 y no se emplea
en ninguna forma en la tarjeta madre.

17. • ¿ENCIENDE LA CPU?: El primer paso para diagnosticar
problemas en la Fuente de Poder es determinar si enciende
o no la Computadora. ¿Cómo puedes determinar si está
encendida el CPU? Puedes escuchar como giran los
abanicos del ventilador y el ruido que genera el disco duro,
se enciende los focos de encendido en la parte delantera de
la Computadora o ¿escuchas Beeps?.
• Si no tienes buen oído, puedes revisar si el abanico de la
fuente de poder está expulsando aire. Recuerda que los
monitores tienen corriente independiente, así que a menos
que estés viendo una laptop, un monitor encendido no indica
que la fuente de poder este trabajando.

18. • ¿ESTÁ SELECCIONADO EL VOLTAJE CORRECTO
(110-220V)?: Revisa para asegurarte que esta
seleccionado el voltaje correcto (110V/220V) en la
Fuente de Poder. Aunque esto no debe de suceder en
una PC que estaba trabajando bien, Si has remplazado
la fuente de poder o movido la PC, siempre existe la
posibilidad. Hay un pequeño interruptor rojo usualmente
ubicado a un lado del conector del cable de corriente en
la parte trasera del gabinete. Si enciendes la fuente con
el interruptor puesto en 220Volts y estas utilizando
110Volts, el sistema debe trabajar correctamente cuando
corrijas el voltaje. Si en cambio tienes seleccionado 110v
y lo conectas a una toma de corriente de 220v, lo más
probable si es que tienes suerte, se queme un fusible de
la fuente de poder, o se dañe la fuente o algún otro
componente.

19. • ¿ESTÁN CONECTADOS CORRECTAMENTE LOS CABLES DE
CORRIENTE DE LA FUENTE A LA TARJETA MADRE?: La fuente de
poder no puede funcionar si los cables de energía no están conectados
a la tarjeta madre. Revisa que el conector de energía principal y
cualquier otro conector adicional a la tarjeta madre, como el suministro
de 12v par sistemas P4, están correctamente conectados. Quita los
conectores de energía de los discos duros, drives etc., para asegurarte
que no te están provocando un corto circuito. Para que la Fuente de
Poder se pueda activar deben de estar conectados los cables de poder
a la tarjeta madre.
• No olvide tener precaución nunca debes de trabajar con la fuente
conectada a la corriente eléctrica, ya que siempre está el voltaje de 5v
en el pin 9, ya que esta conexión es la que provee electricidad a varios
circuitos de la PC que operan aun cuando la PC este apagada, como el
encendido por red.

20. • ¿ENCIENDE AL SEGUNDO INTENTO?: Si la fuente de
poder enciende pero no hay señal de video, apaga y
vuelve a encender la fuente de poder de nuevo. Puede
que necesites mantener presionado el botón de
encendido por 5 o más segundos antes de que se
apague la PC. Si no se apaga, puedes desconectar el
cable de corriente. Una PC que enciende al segundo o
tercer intento, probablemente este padeciendo de una
señal demasiado rápida de power_ok (power_good),
antes de que la fuente sé allá estabilizado. La señal de
power_ok le dice a la tarjeta madre que el suministro de
energía es estable, mientras que su ausencia le dice a la
tarjeta madre que permanezca apagada para protegerse.
Encendiendo al 2do intento cada vez, no es una
situación ideal, y al menos que dejes encendida la PC
siempre, ve pensando en comprar una fuente de poder
de mejor calidad.

21. • ¿SE OYE ALGÚN BEEP?: Los códigos de Beeps son
parte de la rutina de auto prueba de encendido de la PC
(POST por sus siglas en ingles). Un Bep significa que el
sistema ha pasado la prueba y el BIOS cree que el CPU,
la memoria y el video están funcionando correctamente.
Todos los demás códigos de Beeps varía de acuerdo al
fabricante del BIOS y de la marca del sistema, pero
beeps repetitivos lentamente por lo general indican falla
en la memoria RAM, por lo tanto apaga la PC e intenta
reinsertando los módulos de memoria. Una serie de
repetición de Beeps, 3 o 9 beeps largos, frecuentemente
indican falla de video, así que desconecta la PC y
reinserta la tarjeta de video. Si estas teniendo Beeps
pero enciende el video, lo más probable es que el
problema no tenga que ver con la fuente de video,
tendrías que revisar la tarjeta madre, el CPU y la RAM.

22. • ¿SE INSTALÓ NUEVO HARDWARE?: Si recientemente has
instalado nuevos componentes a la PC, esto puede estar sobre
demandando potencia a la fuente de poder o estar causando un
corto circuito. Esto incluye tarjetas, discos duros, unidades de
CD, DVD, etc. El primer paso en cualquier situación de falla es
deshacer el último cambio que se haya realizado.
• Algunos problemas que son comunes de las fuentes de poder
que no están relacionados con el proceso de encendido son ruido
al operar y voltajes inestables, los cuales son una razón para
remplazar la fuente de poder. Hay dos problemas de ruido
comunes asociados con las fuentes de poder, uno es abanicos
ruidosos y el otro son capacitores silbantes. Los Abanicos
ruidosos pueden ser remplazados, pero solo si eres técnicamente
competente porque puedes recibir una descarga de la energía
almacenada en los capacitores aun con la fuente desconectada.
Asegúrate de que el ruido en el abanico no sea por un pedazo de
papel atorado. Si tu perro sale del cuarto cuando enciendes la PC
o los niños oyen un zumbido muy agudo probablemente es un
capacitor. Para determinar si el capacitor es de la fuente o de otro
componente se requiere un proceso de eliminación
intercambiando partes.

23. • Los problemas de voltaje inestable son como fantasmas en
la PC, y pueden parecer cualquier otro problema. Si te
encuentras con la situación de que no puedes determinar
una falla y empiezas a cambiar partes, debes intentar
poniendo una fuente de poder nueva, ya que algunas
fuentes de poder producen unas fallas realmente extrañas,
como que la PC se reinicie cuando pones un objeto
bruscamente en la mesa. Los más comunes problemas de
voltaje inestable son que no responda la PC y se quede
congelada la imagen, o reinicios espontáneos.
• Cada componente es un mundo por conocer, por más que
se quiera abarcar en el tema, es imposible determinar cada
característica, es por eso que estamos tratando de colocar
lo más esencial.

24. Una vez que se ha hecho un descarte de componentes de nuestra PC y
efectivamente comprobamos que nuestra fuente está fallando procedemos
a identificar el fallo y corregirlo.
Lo importante es saber detectar que el problema está en la fuente y hacer
un diagnóstico rápido y eficaz de la avería.
Posteriormente conseguimos los elementos necesarios:
• 1.- Multímetro o "tester"
• 2.- Transformador 220V-220V o 110V-110V
• 3.- Tres lámparas o bombillas en serie 60, 100 y 200 Watt.
• 4.- Soldador o cautín aproximadamente de 40w.
• 5.- Estaño y demás elementos para desoldar y soldar.

25. Las principales fallas que podemos
encontrar en una fuente de poder
son las siguientes:
1. Si el fusible está quemado:
antes de reemplazarlo por otro
comenzar midiendo los diodos o
el puente rectificador. Los diodos
conducen corriente en 1 solo
sentido. Si al invertir las puntas
del óhmetro conducen en los dos
sentidos es que están en corto y
hay que reemplazarlos. Nunca
se debe soldar un alambre en
lugar del fusible, esto puede
producir que la fuente se
deteriore aún más.
2. Continuamos desoldando y
midiendo los transistores de
conmutación de entrada de línea.
La mayoría de ellos son NPN, al
medirlos recordar las junturas de
base-colector o base-emisor
deben conducir en 1 solo
sentido, si marcan muy baja
resistencia deben ser
reemplazados.
3. Corroborar que los "filtros" o
condensadores electrolíticos no
estén defectuosos. Visualmente
se puede ver si derramaron
aceite , si estallaron, o (con el
óhmetro) si están en
cortocircuito.

26. 4. Existen 4 resistencias asociadas a los transistores de potencia que
suelen deteriorarse, especialmente si estos se ponen en corto. Los
valores varían entre las distintas marcas pero se identifican pues 2 de
ella se conectan a las bases de dichos transistores y rondan en los
330k Ohms mientras que las otras dos son de aproximadamente 2,2
Ohms y se conectan a los emisores de los transistores.
5. El "arranque" de la fuente se obtiene por un condensador del tipo
poliéster en serie con el transformador de entrada y una resistencia de
aproximadamente 10 Ohms. Si se abre alguno de estos componentes
la fuente no "arranca".
6. ATENCIÓN: Al momento de probar la fuente, ya que estas funcionan
directamente con tensión de línea, es recomendable conectarla con un
transformador aislador de línea del tipo 220v-220v o 110v-110v. Esto
evitara riesgos innecesarios y peligro de electrocución. También se
puede conectar una lámpara en serie de 100w por si existe algún
cortocircuito.
7. Las fuentes ATX necesitan un pulso de arranque para iniciar. Se puede
conectar la alimentación a la Mother Board sin necesidad de conectar
el resto de los elementos como disqueteras, rígidos, etc. Pero esto solo
se hará después de haber comprobado que la fuente no está en corto,
con el procedimiento del punto 6.

27. 8. Si después de aplicar estos procedimientos sigue sin funcionar ya sería
necesario comprobar el oscilador y para ello se debe contar por lo menos con
un osciloscopio de 20 Mhz. También la inversión de tiempo y el costo de la
fuente nos harán decidir si seguir adelante.
9. No hay actividad en el sistema?: Este es el caso más sencillo, ya que la
pantalla se muestra en blanco o con un mensaje en el monitor que dice “Sin
señal o Not input Signal”, los ventiladores no giran, los discos duros están
inactivos… Existe una mínima posibilidad del que el botón/pulsador de
encendido este dañado –pero la hay-, una forma de comprobar esto es
fijándonos si nuestra placa base tiene un led de standby verificando su estado
(encendido llega corriente y apagado…) o puenteando los contactos (jumper
Power On) de encendido de la placa base –esto como último caso y sabiendo
bien lo que se hace-.
10. Apagados y reinicios del sistema aleatorios, sistema inestable?: Son
debidos a que la fuente de alimentación nos está suministrando de forma
errática la tensión de alimentación a nuestro equipo. Se requiere comprobar los
valores que suministra nuestra fuente al equipo. Para ello podemos utilizar los
sensores que nos proporciona la BIOS, Los sensores que nos proporcionan
herramientas de diagnóstico del tipo SpeedFan o Everest entre otras. (Es
recomendable probar con varias, ya que no todas detectan bien los sensores).
Usando un polímetro o tester directamente en los conectores de la fuente y
consultado el manual de el BIOS –si el BIOS, tiene un esquema de los
conectores y sus tensiones-. Para saber si los valores son correctos debemos
conocer la tolerancia de cada uno de los voltajes. Ya que el voltaje no es un
valor exacto, suele estar un poco por encima o por debajo del voltaje ideal.

28. Tabla de tolerancias
• Voltaje
• +5VDC
• -5VDC (si se usa)
• +12VDC
• -12VDC
• +3.3VDC
• +5VSB
• Tolerancia
• ±5 %
• ±10 %
• ±5 %
• ±10 %
• ±5 %
• ±5 %

29. 11. Sobretensiones?: Después de una sobretensión eléctrica
nuestra fuente generalmente queda inservible. En algunos casos
si se ha producido una sobrecarga leve es posible sustituir el
fusible de seguridad de la entrada a la fuente y se soluciona el
problema –Deberemos vigilar la fuente, por si suministra valores
erráticos después de este suceso-. Nunca está de más proteger
nuestro equipo con una UPS (Sistema de alimentación
ininterrumpida) o una regleta con protección de sobretensiones.
Siempre lo más eficaz es dejar desenchufado la toma de red
cuando no se esté usando el equipo o después de un apagón.
12. Sobrecalentamiento?: Las fuentes de alimentación como todos
los componentes electrónicos dependen de su funcionamiento
correcto de la temperatura de trabajo (entre otros factores) a la
que esté sometida. Por este motivo es importante vigilar la
temperatura que hay dentro y fuera de la caja. Ya que si existe
un sobrecaliento (más de 50º Celsius en la caja) la fuente de
alimentación trabajará de forma incorrecta provocando la
inestabilidad de nuestro equipo.

30. Las principales causas por las que sucede el
sobrecalentamiento son:
• Suciedad: El polvo y la tierra se suelen acumular en ella,
evitando que la disipación de calor se realice de forma
efectiva. Es conveniente sacarla y limpiarla con aire
comprimido para obtener la máxima limpieza.
• Fallo del ventilador: El ventilador de extracción de aire
caliente de la fuente se ha estropeado en estos casos según
el costo y calidad de la fuente, se procede a la sustitución del
ventilador únicamente o simplemente se acomete la solución
general de cambiar la fuente completa. Un dato importante a
tener en cuenta es la ubicación de la fuente de alimentación
y principalmente la torre de nuestro equipo, ya que es muy
recomendable dejar espacio libre en las salidas extracción
de aire. Para permitir que el flujo de aire pueda circular sin
ningún obstáculo y poder refrigerar eficazmente nuestro

31. 1. Se desconecta la PC de
la fuente de alimentación
eléctrica
2. se destapa el case
(cajón)
3. se destornilla la fuente de
poder, ubicada en la
parte trasera del cajón.

32. 4. se toma nota de cada
conexión que tiene la fuente
hacia los demás componentes.
5. se procede a desconectar los
cables de esta
6. se retira del case (cajón)
Para instalar una fuente de
poder, se siguen prácticamente
los mismos pasos pero del
último hasta el primero de los
pasos, teniendo en cuenta que
ya tenemos el cajón destapado:
1. se introduce la fuente de
poder:

33. 2. se conecta correctamente en
cada componente al que
estaba conectado
anteriormente.
3. se atornilla:
4. se tapa el case (cajón)
5. se conecta el cable de
energía al case (cajón)

34. 7. se enciende el case o la PC
Aquí nos damos cuenta si la fuente funciona o no:
• Si el ventilador de la fuente enciende = si funciona
• Si el ventilador de la fuente no enciende = no funciona y en
este último caso tendríamos que volver a destapar el case y
ver que hicimos mal, si la fuente esta nueva lo más probable
es que hemos conectado algo mal, así que solo queda revisar
cada conexión y listo.
