Fibra optica. Paula
- 1.
- 2.
- 3. Que es lafibra optica La fibra óptica es una delgada hebra de vidrio o silicio fundido que conduce la luz. Se requieren dos filamentos para una comunicación bi direccional: TX y RX.

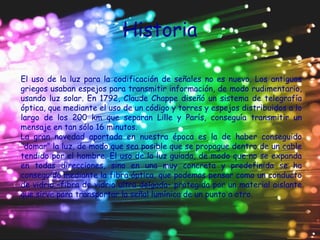

- 4. Historia El uso dela luz para la codificación de señales no es nuevo. Los antiguos griegos usaban espejos para transmitir información, de modo rudimentario, usando luz solar. En 1792, Claude Chappe diseñó un sistema de telegrafía óptica, que mediante el uso de un código y torres y espejos distribuidos a lo largo de los 200 km que separan Lille y París, conseguía transmitir un mensaje en tan sólo 16 minutos. La gran novedad aportada en nuestra época es la de haber conseguido “domar” la luz, de modo que sea posible que se propague dentro de un cable tendido por el hombre. El uso de la luz guiada, de modo que no se expanda en todas direcciones, sino en una muy concreta y predefinida se ha conseguido mediante la fibra óptica, que podemos pensar como un conducto de vidrio –fibra de vidrio ultra delgada– protegida por un material aislante que sirve para transportar la señal lumínica de un punto a otro.
- 5. Función de lafibra óptica Las fibras ópticas se pueden utilizar con LAN, así como para transmisión de largo alcance, aunque derivar en ella es más complicado que conectarse a una Ethernet. La interfaz en cada computadora pasa la corriente de pulsos de luz hacia el siguiente enlace y también sirve como unión T para que la computadora pueda enviar y recibir mensajes. Convencionalmente, un pulso de luz indica un bit 1 y la ausencia de luz indica un bit 0. El detector genera un pulso eléctrico cuando la luz incide en él. Éste sistema de transmisión tendría fugas de luz y sería inútil en la práctica excepto por un principio interesante de la física. Cuando un rayo de luz pasa de un medio a otro, el rayo se refracta (se dobla) entre las fronteras de los medios. El grado de refracción depende de las propiedades de los dos medios (en particular, de sus índices de refracción). Para ángulos de incidencia por encima de cierto valor crítico, la luz se refracta de regreso; ninguna función escapa hacia el otro medio, de esta forma el rayo queda atrapado dentro de la fibra y se puede propagar por muchos kilómetros virtualmente sin pérdidas. En la siguiente animación puede verse la secuencia de transmisión.
- 6. Sensores de fibraoptica Las fibras ópticas se pueden utilizar como sensores para medir: tensión, temperatura, presión y otros parámetros. Su tamaño pequeño y el hecho de que por ellas no circula corriente eléctrica les dan ciertas ventajas respecto a los sensores eléctricos. Las fibras ópticas se utilizan como hidrófonos para los sismos o aplicaciones de sonar. Se han desarrollado sistemas hidrofónicos con más de 100 sensores usando la fibra óptica. Los hidrófonos son usados por la industria de petróleo así como las marinas de guerra de algunos países. La compañía alemana Sennheiser desarrolló un micrófono que trabaja con láser y fibras ópticas. Se han desarrollado sensores de fibra óptica para el temperatura y presión de pozos petrolíferos. Estos sensores pueden trabajar a mayores temperaturas que los sensores de semiconductores.

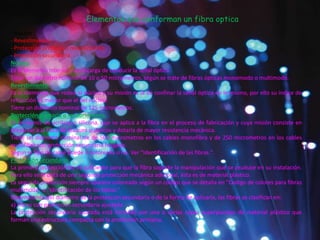

- 7. Elementos que conformanun fibra optica - Núcleo - Revestimiento - Protección primaria o revestimiento - Protección secundaria Núcleo. Es el elemento interior y se encarga de conducir la señal óptica. Tiene un diámetro nominal de 10 o 50 micrometros, según se trate de fibras ópticas monomodo o multimodo. Revestimiento. Es el elemento que rodea al núcleo y su misión es la de confinar la señal óptica en le mismo, por ello su índice de refracción es menor que el del núcleo. Tiene un diámetro nominal de 125 micrometros. Protección primaria o recubrimiento. Es un barniz de acrilato o silicona, que se aplica a la fibra en el proceso de fabricación y cuya misión consiste en preservar a la fibra de ataques químicos y dotarla de mayor resistencia mecánica. Tiene un diámetro nominal de de 500 micrometros en los cables monofibra y de 250 micrometros en los cables multifibra con protección secundaria holgada. Segun el tipo de cable puede ir coloreada o no. Ver "Identificación de las fibras.". Protección secundaria. La primera protección no es suficiente para que la fibra soporte la manipulación que se pruduce en su instalación. Para ello se le dota de una segunda protección mecánica adicional, ésta es de material plástico. La segunda protección siempre aparece coloreada según un código que se detalla en "Codigo de colores para fibras multimodo" e "Identificación de los tubos." Dependiendo del diámetro de la protección secundaria o de la forma de aplicarla, las fibras se clasifican en: a) Fibras con proteccion secundaria ajustada La protección secundaria ajustada está formada por una o varias capas superpuestas de material plástico que forman una estructura compacta con la protección primaria.
- 8. Recurso primario dela fibra optica la fibra óptica se obtiene de la creación de la preforma, o tubo cilíndrico de entre unos 60 120 cm de largo y un diámetro de entre 10 y 25 mm, la creación de la fibra óptica propiamente dicha mediante un procedimiento de estirado con la posterior aplicación de un revestimiento primario y por último las pruebas y medidas.

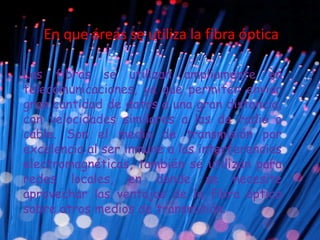

- 9. En que áreasse utiliza la fibra óptica Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de radio o cable. Son el medio de transmisión por excelencia al ser inmune a las interferencias electromagnéticas, también se utilizan para redes locales, en donde se necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.
- 10. Que velocidad tienela fibra óptica Con la intención de poner fin a este problema, investigadores de la Universidad de Southampton en Reino Unido han creado un cable de fibra óptica hueco relleno de aire que consigue alcanzar velocidades 1.000 veces más rápidas que los cables actuales. Esto se debe gracias a que la luz se propaga a una velocidad que alcanza en un 99,7% la velocidad de la luz, llegando a tasas de nada menos que 10 terabytes por segundo. Aunque la técnica no es completamente nueva, anteriormente se había desechado por presentar serios problemas de degradación a la hora de sortear esquinas, aunque este nuevo diseño ha reducido la pérdida de datos en unos más que aceptables 3,5 dB/km.
