1. CBT DR ALFONSO LEÓN DE
GARAY, TEQUIXQUIAC
ALUMNOS: JORGE LUIS DE LA CRUZ HDZ
JUAN CARLOS GÓMEZ VILLEGAS
FIBRA ÓPTICA

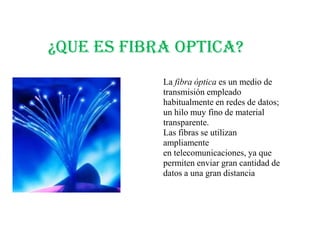

2. ¿QUE ES FIBRA OPTICA?
La fibra óptica es un medio de
transmisión empleado
habitualmente en redes de datos;
un hilo muy fino de material
transparente.
Las fibras se utilizan
ampliamente
en telecomunicaciones, ya que
permiten enviar gran cantidad de
datos a una gran distancia

3. Fibra Óptica
Conducto por medio del cual puede viajar un rayo de luz de
manera guiada y con información útil en él.
Se fabrica en diversos tipos de cristal, a los que se les añaden
ciertas impurezas para determinar las características deseadas de
la misma.
Materiales más usados: sílica (SiO2)
Recubrimiento protector
Núcleo de Vidrio
Cubierta de Vidrio
Telecomunicaciones
Modulación Angular

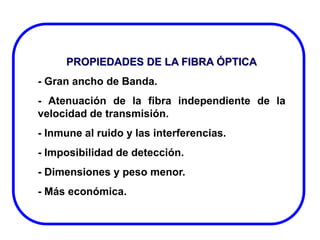

4. PROPIEDADES DE LA FIBRA ÓPTICA
- Gran ancho de Banda.
- Atenuación de la fibra independiente de la
velocidad de transmisión.
- Inmune al ruido y las interferencias.
- Imposibilidad de detección.
- Dimensiones y peso menor.
- Más económica.

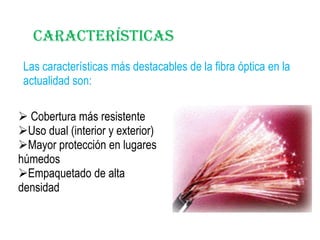

5. Características
Las características más destacables de la fibra óptica en la
actualidad son:
 Cobertura más resistente
Uso dual (interior y exterior)
Mayor protección en lugares
húmedos
Empaquetado de alta
densidad

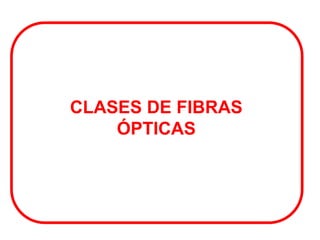

6. CLASES DE FIBRAS
ÓPTICAS

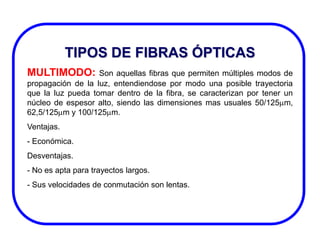

7. TIPOS DE FIBRAS ÓPTICAS
MULTIMODO:
Son aquellas fibras que permiten múltiples modos de
propagación de la luz, entendiendose por modo una posible trayectoria
que la luz pueda tomar dentro de la fibra, se caracterizan por tener un
núcleo de espesor alto, siendo las dimensiones mas usuales 50/125 m,
62,5/125 m y 100/125 m.
Ventajas.
- Económica.
Desventajas.
- No es apta para trayectos largos.
- Sus velocidades de conmutación son lentas.

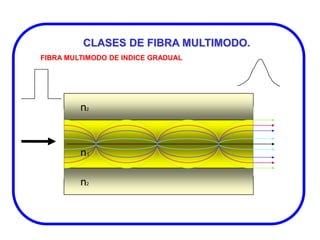

8. CLASES DE FIBRA MULTIMODO.
FIBRA MULTIMODO DE INDICE GRADUAL
n2
n1
n2

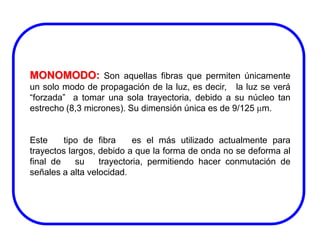

9. MONOMODO: Son aquellas fibras que permiten únicamente
un solo modo de propagación de la luz, es decir, la luz se verá
“forzada” a tomar una sola trayectoria, debido a su núcleo tan
estrecho (8,3 micrones). Su dimensión única es de 9/125 m.
Este
tipo de fibra
es el más utilizado actualmente para
trayectos largos, debido a que la forma de onda no se deforma al
final de
su
trayectoria, permitiendo hacer conmutación de
señales a alta velocidad.

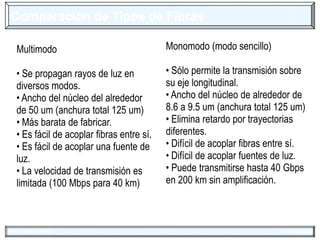

10. Comparación de Tipos de Fibras
Multimodo
Monomodo (modo sencillo)
• Se propagan rayos de luz en
diversos modos.
• Ancho del núcleo del alrededor
de 50 um (anchura total 125 um)
• Más barata de fabricar.
• Es fácil de acoplar fibras entre sí.
• Es fácil de acoplar una fuente de
luz.
• La velocidad de transmisión es
limitada (100 Mbps para 40 km)
• Sólo permite la transmisión sobre
su eje longitudinal.
• Ancho del núcleo de alrededor de
8.6 a 9.5 um (anchura total 125 um)
• Elimina retardo por trayectorias
diferentes.
• Difícil de acoplar fibras entre sí.
• Difícil de acoplar fuentes de luz.
• Puede transmitirse hasta 40 Gbps
en 200 km sin amplificación.
