Este documento describe los componentes básicos de los circuitos eléctricos, incluyendo conductores, generadores, nodos y ramas. Explica que un circuito cerrado permite la circulación de corriente eléctrica a través de una carga, mientras que un circuito abierto no. También describe circuitos digitales, analógicos y algunos bloques y aplicaciones comunes como amplificadores y filtros. Finalmente, cubre las características de circuitos de corriente alterna formados por resistencias, bobinas y condensadores.

1. Jessica milena peynado cindy milena Gámez decimo –a

2. serie o componentes eléctricos tales como resistencias inductancias condensadores fuentes y dispositivos electrónicos semiconductores conectados eléctricamente entre si con el propósito de generar transportar o generar señales eléctricas. Partes : un circuito eléctrico tiene que tener estas partes o ser parte de ellas ª por el tipo de señal : de corriente alterna De corriente continua Mixtos Por el tipo de régimen : 1) periódico 2)Transitorio 3)Permanente Por el tipo de componentes : 1) Eléctricos :resistivos inductivos capacitivos y mixtos 2) Electrónicos : digitales analógicos y mixtos Por su configuracion : 1) Serie y paralelo

3. Para analizar un circuito deben de conocerse los nombres de los elementos que lo forman. Conductor: hilo de resistencia despreciable (idealmente cero) que une eléctricamente dos o más elementos. Generador o fuente: elemento que produce electricidad. Nodo: punto de un circuito donde concurren varios conductores distintos. Rama: conjunto de todos los elementos de un circuito comprendidos entre dos nodos consecutivos.

4. 1) El circuito abierto es un circuito en el cual no circula corriente eléctrica por estar este interrumpido por medio de un conductor eléctrico no tiene un flujo de energía que permita a una carga de energía aprovechar el paso de la corriente eléctrica. 2) el circuito cerrado es la q permite q circule la corriente y de esa forma hacer funcionar la carga

5. Circuito digital : Las computadoras, los relojes electrónicos o los controladores lógicos programables , usados para controlar procesos industriales, son ejemplos de dispositivos que se fabrican con circuitos digitales. La estructura de los circuitos digitales no difieren mucho de los analógicos pero su diferencia fundamental es que trabajan con señales discretas con dos únicos valores posibles. Seguidamente se indican varios ejemplos de bloques básicos y familias lógicas.

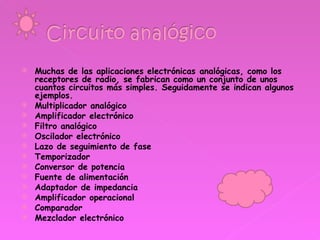

6. Muchas de las aplicaciones electrónicas analógicas, como los receptores de radio, se fabrican como un conjunto de unos cuantos circuitos más simples. Seguidamente se indican algunos ejemplos. Multiplicador analógico Amplificador electrónico Filtro analógico Oscilador electrónico Lazo de seguimiento de fase Temporizador Conversor de potencia Fuente de alimentación Adaptador de impedancia Amplificador operacional Comparador Mezclador electrónico

7. tienen un comportamiento similar en cuanto a su respuesta en corriente y en tensión, respectivamente. Al cerrar el interruptor S en el circuito serie RL, la bobina crea una fuerza electromotriz(f.e.m.) que se opone a la corriente que circula por el circuito, denominada por ello fuerza contra electromotriz. Como consecuencia de ello, en el mismo instante de cerrar el interruptor la intensidad será nula e irá aumentando exponencialmente hasta alcanzar su valor máximo,

8. En el presente apartado se verán las características de los circuitos básicos de CA senoidal que están formados por los componentes eléctricos fundamentales: resistencia bobina y condensador .En cuanto a su análisis, todo lo visto en los circuitos de corriente continua es válido para los de alterna con la salvedad que habrá que operar con números complejos en lugar de con reales. Además se deberán tener en cuenta las siguientes condiciones: Todas las fuentes deben ser sinusoidales y tener la misma frecuencia o pulsación . Debe estar en régimen estacionario, es decir, una vez que los fenómenos transitorios que se producen a la conexión del circuito se hayan atenuado completamente. Todos los componentes del circuito deben ser lineales, o trabajar en un régimen tal que puedan considerarse como lineales. Los circuitos con diodos están excluidos y los resultados con inductores con núcleo ferromagnético serán solo aproximaciones.
