Este documento presenta los resultados de una prueba de clasificación de suelo realizada en el Tramo 1 del canalización del Arroyo Sampués. La muestra fue tomada a una profundidad de 1 metro en el Sondeo 1 y consistía en arena arcillosa de color amarillo habano medianamente plástica. Las pruebas determinaron que la arena tenía un límite líquido de 43.5%, un límite plástico de 19.94% e índice de plasticidad de 23.56%. De acuerdo a estos resultados, la clasificación del suelo fue

1. INDESA S.A.S.
INGENIERIA PARA EL DESARROLLO
DISEÑOS-CONSTRUCCIONES-ASESORIAS-ESTUDIOS-INTERVENTORIAS

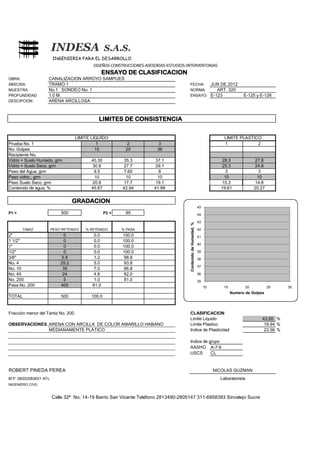

ENSAYO DE CLASIFICACION
OBRA: CANALIZACION ARROYO SAMPUES
ABSCISA: TRAMO 1 FECHA: JUN DE 2012
MUESTRA: No.1 SONDEO No. 1 NORMA: ART. 320
PROFUNDIDAD: 1.0 M ENSAYO: E-123 E-125 y E-126
DESCIPCION: ARENA ARCILLOSA
LIMITES DE CONSISTENCIA
LIMITE LIQUIDO LIMITE PLASTICO
Prueba No. 1 1 2 3 1 2
No. Golpes 15 25 36
Recipiente No.
Vidrio + Suelo Humedo, grm 40.30 35.3 37.1 28.3 27.8
Vidrio + Suelo Seco, grm 30.8 27.7 29.1 25.3 24.8
Peso del Agua, grm 9.5 7.60 8 3 3
Peso vidrio., grm 10 10 10 10 10
Peso Suelo Seco, grm 20.8 17.7 19.1 15.3 14.8
Contenido de agua, % 45.67 42.94 41.88 19.61 20.27
GRADACION
45
P1 = 500 P2 = 95 NORMA:
44
43
Contenido de Humedad, %
TAMIZ PESO RETENIDO % RETENIDO % PASA 42
2" 0 0.0 100.0 41
1 1/2" 0 0.0 100.0
40
1" 0 0.0 100.0
1/2" 0 0.0 100.0 39
3/8" 5.8 1.2 98.8 38
No. 4 25.2 5.0 93.8
37
No. 10 35 7.0 86.8
No. 40 24 4.8 82.0 36
No. 200 5 1.0 81.0 35
Pasa No. 200 405 81.0 10 15 20 25 30
Numero de Golpes
TOTAL 500 100.0
Fracción menor del Tamiz No. 200 CLASIFICACION
Limite Liquido 43.50 %
OBSERVACIONES ARENA CON ARCILLA DE COLOR AMARILLO HABANO Limite Plastico 19.94 %
MEDIANAMENTE PLATICO Indice de Plasticidad 23.56 %
Indice de grupo
AASHO A-3 A-7-6
USCS CL
ROBERT PINEDA PEREA NICOLAS GUZMAN
M.P. 08202083631 ATL Laboratorista
INGENIERO CIVIL
Calle 32ª No. 14-19 Barrio San Vicente Teléfono 2813490-2805147 311-6958393 Sincelejo Sucre
