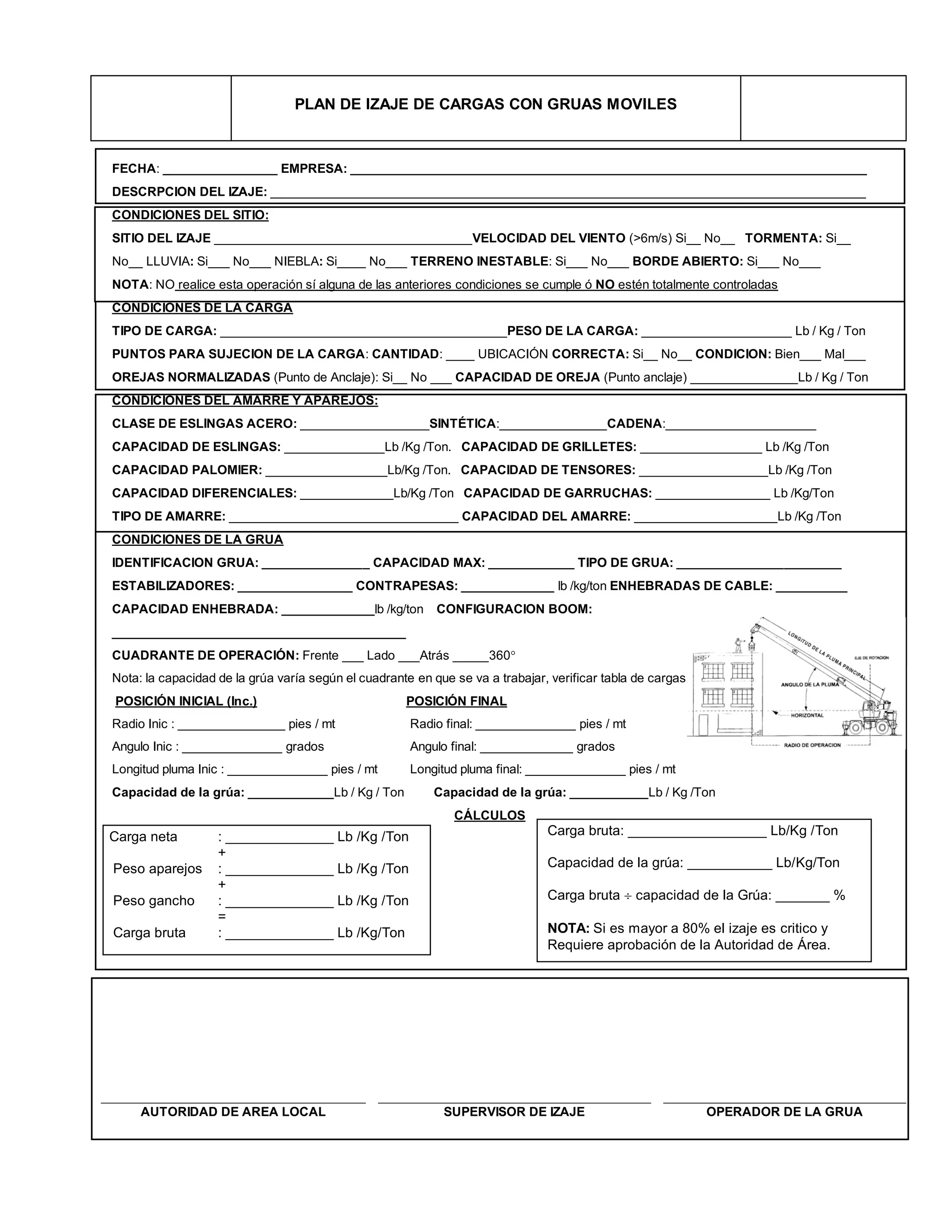

1. PLAN DE IZAJE DE CARGAS CON GRUAS MOVILES
FECHA: ________________ EMPRESA: ________________________________________________________________________
DESCRPCION DEL IZAJE: ___________________________________________________________________________________
CONDICIONES DEL SITIO:
SITIO DEL IZAJE ____________________________________VELOCIDAD DEL VIENTO (>6m/s) Si__ No__ TORMENTA: Si__
No__ LLUVIA: Si___ No___ NIEBLA: Si____ No___ TERRENO INESTABLE: Si___ No___ BORDE ABIERTO: Si___ No___
NOTA: NO realice esta operación sí alguna de las anteriores condiciones se cumple ó NO estén totalmente controladas
CONDICIONES DE LA CARGA
TIPO DE CARGA: ________________________________________PESO DE LA CARGA: _____________________ Lb / Kg / Ton
PUNTOS PARA SUJECION DE LA CARGA: CANTIDAD: ____ UBICACIÓN CORRECTA: Si__ No__ CONDICION: Bien___ Mal___
OREJAS NORMALIZADAS (Punto de Anclaje): Si__ No ___ CAPACIDAD DE OREJA (Punto anclaje) _______________Lb / Kg / Ton
CONDICIONES DEL AMARRE Y APAREJOS:
CLASE DE ESLINGAS ACERO: __________________SINTÉTICA:_______________CADENA:_____________________
CAPACIDAD DE ESLINGAS: ______________Lb /Kg /Ton. CAPACIDAD DE GRILLETES: _________________ Lb /Kg /Ton
CAPACIDAD PALOMIER: _________________Lb/Kg /Ton. CAPACIDAD DE TENSORES: __________________Lb /Kg /Ton
CAPACIDAD DIFERENCIALES: _____________Lb/Kg /Ton CAPACIDAD DE GARRUCHAS: ________________ Lb /Kg/Ton
TIPO DE AMARRE: ________________________________ CAPACIDAD DEL AMARRE: ____________________Lb /Kg /Ton
CONDICIONES DE LA GRUA
IDENTIFICACION GRUA: _______________ CAPACIDAD MAX: ____________ TIPO DE GRUA: _______________________
ESTABILIZADORES: ________________ CONTRAPESAS: _____________ lb /kg/ton ENHEBRADAS DE CABLE: __________
CAPACIDAD ENHEBRADA: _____________lb /kg/ton CONFIGURACION BOOM:
_________________________________________
CUADRANTE DE OPERACIÓN: Frente ___ Lado ___Atrás _____360
Nota: la capacidad de la grúa varía según el cuadrante en que se va a trabajar, verificar tabla de cargas.
POSICIÓN INICIAL (Inc.) POSICIÓN FINAL
Radio Inic : _______________ pies / mt Radio final: ______________ pies / mt
Angulo Inic : ______________ grados Angulo final: _____________ grados
Longitud pluma Inic : ______________ pies / mt Longitud pluma final: ______________ pies / mt
Capacidad de la grúa: ____________Lb / Kg / Ton Capacidad de la grúa: ___________Lb / Kg /Ton
CÁLCULOS
AUTORIDAD DE AREA LOCAL SUPERVISOR DE IZAJE OPERADOR DE LA GRUA
Carga neta : ______________ Lb /Kg /Ton
+
Peso aparejos : ______________ Lb /Kg /Ton
+
Peso gancho : ______________ Lb /Kg /Ton
=
Carga bruta : ______________ Lb /Kg/Ton
Carga bruta: __________________ Lb/Kg /Ton
Capacidad de la grúa: ___________ Lb/Kg/Ton
Carga bruta capacidad de la Grúa: _______ %
NOTA: Si es mayor a 80% el izaje es critico y
Requiere aprobación de la Autoridad de Área.
