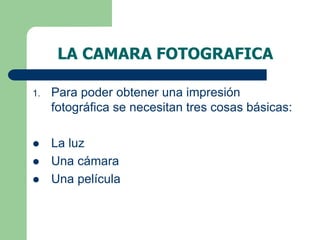

1. LA CAMARA FOTOGRAFICA
1. Para poder obtener una impresión
fotográfica se necesitan tres cosas básicas:
 La luz
 Una cámara
 Una película

2. ¿Porqué la luz?
 Porque podemos captar los objetos gracias a
la luz que refleja
 Las cámaras utilizan los rayos de luz
reflejados por los sujetos y los objetos para
producir una fotografía

3. ¿Qué es la cámara?
 Es en realidad, una caja a prueba de luz, con
un lente. El lente concentra los rayos
luminosos reflejados por el sujeto y los
proyecta sobre la película. Así se forma en la
película la imagen del sujeto.

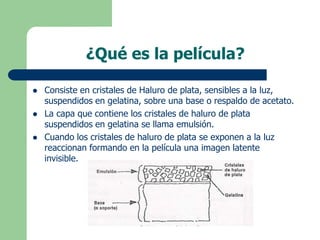

4. ¿Qué es la película?
 Consiste en cristales de Haluro de plata, sensibles a la luz,
suspendidos en gelatina, sobre una base o respaldo de acetato.
 La capa que contiene los cristales de haluro de plata
suspendidos en gelatina se llama emulsión.
 Cuando los cristales de haluro de plata se exponen a la luz
reaccionan formando en la película una imagen latente
invisible.

5. Componentes básicos de la
cámara
PARTES FUNDAMENTALES:
 Cuerpo (caja a prueba de luz).
 Lente
 Diafragma
 Obturador
 Disparador
 Mecanismo de avance de la película
 Visor
 Mecanismo de flash

6. Cuerpo de la cámara
Ante todo, la cámara es una caja a prueba de luz,
evita que la luz dispersa llegue a la película y sirve
de estructura o soporte para todas las demás partes.
A esta estructura o soporte es lo que llamamos
cuerpo de la cámara.
En el interior del cuerpo de la cámara está el lente,
el lente consta de una o varias piezas de vidrio o
acrílico transparente. Cada una de estas piezas del
lente recibe el nombre de elemento

7. El diafragma
 Directamente detrás del lente está el
diafragma, que tiene un orificio llamado
abertura del diafragma. Este dispositivo
regula la cantidad de luz que el lente deja
pasar al interior de la cámara. Lógicamente,
cuanto menor es la abertura del diafragma,
menos luz llega a la película.

8. El obturador
 Detrás del diafragma hay un obturador que regula el tiempo
durante el cual entra luz a la cámara.
 En las cámaras sencillas el obturador es una pequeña pieza
metálica, con un orificio aplicada a un resorte. El coincidir el
orificio del obturador con la abertura del diafragma entra luz a
la cámara

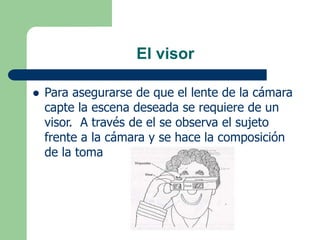

9. El visor
 Para asegurarse de que el lente de la cámara
capte la escena deseada se requiere de un
visor. A través de el se observa el sujeto
frente a la cámara y se hace la composición
de la toma

10. El disparador de la cámara
 Es el botón que se presiona para tomar la
foto. Hace coincidir el orificio del obturador
con la abertura del diafragma durante un
tiempo determinado. Transcurrido este, el
obturador tapa de nuevo el diafragma

11. El mecanismo de avance de la película
 Después de hacer una toma, hay que hacer
avanzar la película para poder efectuar la
siguiente. Las cámaras de fotos fijas tienen
un mecanismo para el avance de la película,
puede consistir en una palanca, una perilla,
en ciertos casos en un motor que la hace
avanzar automáticamente.

12. Mecanismo del flash
 El mecanismo para este puede consistir en
un contacto que admita magicubos o barras
de destello, que no requieren de baterías
especiales; o bien pueden constar de un
compartimiento para baterías y un contacto
en el que se inserta el cubo o la lámpara del
flash.

13. Ajustes de diafragma bajo diversas
condiciones de iluminación
 La medida de la abertura del diafragma se expresa en pasos de
diafragma o números f.
 Las cámaras ajustables tienen pasos de diafragma (números f) tales
como 2.8, 4, 5.6, 8, 11, 16 y 22.
 Cuanto más pequeño es el número f, mayor es la abertura del
diafragma.

14. Luminosidad del lente
 Al menor de los números f de un lente( que
corresponde a la mayor abertura del
diafragma) se le llama Luminosidad del lente.
Cuanto menor sea el numero f , mas
luminoso será el lente.

15. Iluminación
 LA LUZ
Es el agente el cual impresiona al ojo
humano, sus variaciones de hondas
electromagnéticas dan sensación al color,
está compuesta por partículas muy pequeñas
llamadas fotones y que se desplazan
aproximadamente a 300,000 km por
segundo.

16. Fuentes luminosas
Para los efectos de la fotografía podemos
dividir a la luz en:
•Luz natural
Luz del Sol y Luz de Día
•Luz Artificial
Flash electrónico, focos, lámparas, etc.

17. Luz Natural
Definimos la luz natural a toda la luz cuya
procedencia es el sol, puesto que la luz es un
fenómeno visual, sus características pueden
explicarse más claramente por medio de
fotografías que de palabras.

18. Luz del Sol
Los rayos directos del sol son blancos, (el
espectro visible de la luz del sol
ininterrumpida se extiende desde los 4,000
angstrom, hasta más de 7200 angstrom,
todas las radiaciones de colores
comprendidos en este intervalo se suman
dando la luz blanca.

19. Luz del Día
Las fotografías se hacen no a la luz del sol,
sino a la luz del día. En la luz del día una
parte viene del cielo y otra parte de los
reflejos de luz de las superficies próximas.
Fenómenos luminosos:
• Refracción
• Reflexión

20. Luz Artificial
¿Cómo se produce la luz?
Los átomos pueden recoger energía calorífica y
almacenarla por breve tiempo, se dicen entonces,
que están excitadas, en el átomo excitado la energía
excedente se emite en forma de radiación
electromagnética. Forman parte de estos fenómenos
• La luminiscencia
• La fosforescencia
• Bioluminiscencia

21. Flash Electrónico

22. Tipos de Película
Por su sensibilidad:
 Lentas
25-32-40
 Medias
64-100-125
 Rápidas
160-200-400

23. Por su utilidad
• Película a color
• Película blanco y negro
• Película para diapositiva
Cuanto más rápida es la película, mas sensible es a
la luz, y menos cantidad de esta requiere para
lograr la exposición correcta. Todas las películas
están clasificadas de acuerdo a su sensibilidad, a lo
que también se le puede llamar rapidez de la
película y se expresa en términos de valores ISO;
ejemplo, ISO 100/21o

24. Las características de la Película
Sensibilidad:
Es la respuesta de la rapidez de reacción que la
emulsión tiene ante la luz y sus distintas longitudes de
onda y radiaciones. Cuanto reacciona más rápido una
emulsión, necesita menos luz para dar un resultado
adecuado.
La sensibilidad se representa con números, que
mundialmente se han aceptado con las siglas ISO
(International Standar Organization). Es un sistema de
medición aritmético que expresa la sensibilidad de la
película fotográfica.

25. Es la textura presente en grado más o menos aparente
en todos los materiales fotográficos procesados. En las
películas los granos son partículas microscópicas de
plata que constituyen las distintas zonas de densidades
de la imagen. El tamaño de los granos depende de la
sensibilidad de la película, las emulsiones poco
sensibles presentan una granulación extremadamente
fina y uniformemente repartida; por el contrario, si la
sensibilidad de la emulsión aumenta, la granulación
también aumentará, ya que serían más capas de
haluros de plata necesarios para formar esa emulsión.
Grano

26. Poder de resolución.
Es la habilidad que tiene una emulsión para
reproducir nítidamente y con claridad los
detalles finos. Tiene igual importancia
práctica que la calidad del objetivo. El poder
de resolución de la emulsión depende del
grosor de la emulsión, que lleva consigo
mayor o menor sensibilidad y se reducirá
conforme aumente ésta. El poder de
resolución de la película viene determinado
por el tipo de grano que posea la emulsión.

27. Contraste
Es la capacidad que tiene un material para
formar un negro denso, así
como, una transparencia casi completa,
dependen en gran medida de la distribución
de los haluros de plata.

28. Tipos de Flash
• Magicubos o Barras de destello. No requieren
de baterías especiales
• Flash Integrado al cuerpo de la propia
cámara.
• Flash Electrónico. Alimentado por baterías y
energía eléctrica con conexión a través de
Zapata y de cable

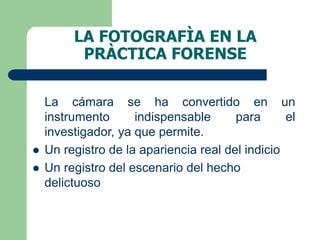

29. LA FOTOGRAFÌA EN LA
PRÀCTICA FORENSE
La cámara se ha convertido en un
instrumento indispensable para el
investigador, ya que permite.
 Un registro de la apariencia real del indicio
 Un registro del escenario del hecho
delictuoso

30.  Un medio para ilustrar determinados puntos de
interés para los jueces
 Un método para hacer varios detalles de indicios que
no se pueden ver a simple vista
Por lo anterior, la fotografía se puede definir como una
técnica judicial que aplica la fotografía a la
investigación de los delitos.
Dicha investigación incluye desde imágenes del lugar
de los hechos e indicios, hasta la reconstrucción de
éstos mediante la fijación con gran realismo del
escenario.

31. ¿Qué es la Fotografía Forense?
1. Como materia, la fotografía es un arte
2. Y la fotografía forense es una especialidad o
materia auxiliar del Ministerio Público en
todas y cada una de las especialidades de la
Criminalística
3. Es la técnica de fijación que se requiere en
el lugar de los hechos de una forma
ilustrativa y demostrativa en la
investigación.

32. Objetivos Generales
1. El perito debe reconocer las bases
fundamentales de la fotografía.
2. Conocer la relación teórica y práctica en el
campo de la Criminalística
3. Para poder destacar la importancia de esta
materia en el campo Jurídico o Judicial.

33. La fotografía forense es el arte o disciplina de
aplicación y conocimientos técnicos
metodológicos de índole fundamental, y debe
ser ilustrativa y confiable en apoyo a todos
los dictámenes periciales para auxiliar, tanto
al ministerio público, como a jueces, policía
judicial o cualquier otro órgano jurisdiccional
que así lo requiera.

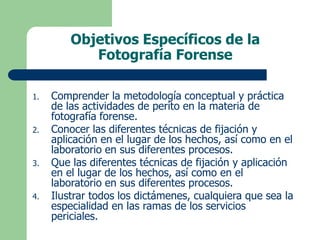

34. Objetivos Específicos de la
Fotografía Forense
1. Comprender la metodología conceptual y práctica
de las actividades de perito en la materia de
fotografía forense.
2. Conocer las diferentes técnicas de fijación y
aplicación en el lugar de los hechos, así como en el
laboratorio en sus diferentes procesos.
3. Que las diferentes técnicas de fijación y aplicación
en el lugar de los hechos, así como en el
laboratorio en sus diferentes procesos.
4. Ilustrar todos los dictámenes, cualquiera que sea la
especialidad en las ramas de los servicios
periciales.

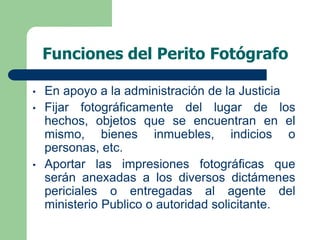

35. Funciones del Perito Fotógrafo
• En apoyo a la administración de la Justicia
• Fijar fotográficamente del lugar de los
hechos, objetos que se encuentran en el
mismo, bienes inmuebles, indicios o
personas, etc.
• Aportar las impresiones fotográficas que
serán anexadas a los diversos dictámenes
periciales o entregadas al agente del
ministerio Publico o autoridad solicitante.

36. Deberes de un Perito Fotógrafo
 Conocer y dominar su materia
 Saber qué es el laboratorio y sus procesos
de revelado
 Revisar su equipo fotográfico antes de una
intervención.
 Contar con el equipo fotográfico completo
(cámara, flash, pilas, rollos de película,
testigos métricos, etc.)

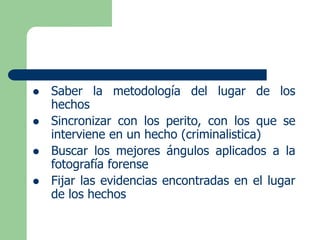

37.  Saber la metodología del lugar de los
hechos
 Sincronizar con los perito, con los que se
interviene en un hecho (criminalistica)
 Buscar los mejores ángulos aplicados a la
fotografía forense
 Fijar las evidencias encontradas en el lugar
de los hechos

38.  Cumplir oportunamente con su trabajo
completo y terminado
 Ser honesto en sus funciones
 Ser responsable
 Tener ética profesional

39. Aplicación de la Fotografía en el
Anfiteatro
 En el anfiteatro es importante darle un seguimiento
metodológico, cualquiera que sea la causa de la
muerte, comenzando de la cabeza a los miembros
inferiores, primero como llega del lugar de los
hechos con ropa, después sin ropa, antes de
lavarle la cara lo que llene el visor de la cámara y
con tarjeta de identificación y datos correctos.
 Impresión fotográfica de lesiones de los miembros
superiores a los miembros inferiores.

40.  Fotos del frente con la cámara vertical y la
tarjeta de identificación con los datos
completos.
 Fotos del perfil derecho, toma horizontal
 Fotos con reglilla métrica en las lesiones y
datos

41.  Fotos de lesiones relacionadas con
acercamiento y reglilla métrica
 Fotos de lesiones, cuando son varias
numerarias con flechas indicadoras
numeradas
 Fotografía de cuerpo entero, tomadas con la
cámara de acuerdo al eje del cuerpo.

42.  La espalda, mediano acercamiento (solo espalda
para ver si hay lesiones)
 Fotos de ropas ordenadas como si estuviera vestido
el sujeto, de acuerdo al eje del mismo y después
las ropas por separado y señalando los orificios en
las ropas (si es que los hay)
 Las fotos deben ser acercamientos, en los orificios
con reglilla métrica y flechas indicadoras señalando
los orificios en las ropas.

43.  Fotos de las pertenencias con reglilla métrica y
acercamiento de las credenciales (si es que hay)
 Y otros indicios relacionados con los hechos
 En el servicio Medico Forense seguimiento de
Necropsia
 Anexar fotos a los dictámenes correspondientes

44. Retrato de Filiación
Puede decirse que es la exacta reproducción
fotográfica de un individuo, compuesta por varias
poses obtenidas a una escala determinada y fija, con
fines de reconocimiento e identificación.
También facilita la difusión de la imagen de cualquier
persona de la que se reclame su busca y captura o
su simple presentación o localización.

45. FOTOGRAFÌA FORENSE EN
DOCUMENTOS CUESTIONADOS
Equipos para reproducción de Documentos
 Cámara de 35 mm (manual /autofucus)
 Objetivo de lente 50mm
 Lentillas close up (acercamientos)
Disponible en No.1, No.2, No.3, y No.10.

46. Fotografía y Documentos
Cuestionados
 Base de reproducción.
 Caja de luz (luz blanca /ultravioleta)
 Cuentas Hilos 5x,8x
 Cable Disparador (para velocidades bajas o
lentas )
 Películas a color ASA 100 y 400 de 135mm
de 36 Exp.

47. Técnica para la toma de fotografías en
la reproducción de documentos.
Un Documento indubitable muy solicitado es
la credencial del Instituto Federal Electoral
(credencial para votar )
El Perito se encuentra en el pequeño patio de
su despacho donde las condiciones de luz
natural es buena
La credencial se coloca sobre una hoja de
papel blanca, situada bajo la sombra (es
decir que no obstaculice los rayos del sol)

48. El equipo para la toma de esta
fotografía es:
 Cámara de 35mm.
 Lente de 50mm
 Lentillas close up (No 2 y No 10)
 Película color ASA 100
Primeramente se procede a tomar una toma la
credencial como frontal y posterior esta toma es
como la lentilla No.2 la velocidad es de 125 y una
abertura de f/8,encuadrar ,enfocar ; botón
disparador. Así mismo; se procede a la toma de la
firma con la lentilla No.10,con una velocidad de 125
y f/8.

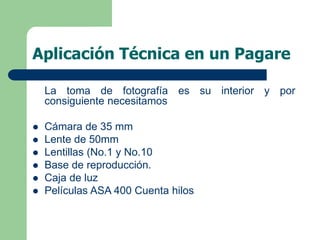

49. Aplicación Técnica en un Pagare
La toma de fotografía es su interior y por
consiguiente necesitamos
 Cámara de 35 mm
 Lente de 50mm
 Lentillas (No.1 y No.10
 Base de reproducción.
 Caja de luz
 Películas ASA 400 Cuenta hilos

50. Ensamblamos la base de reproducción con la
cámara, con la lentilla No.1 en la base colocamos la
caja de luz, hacemos una toma de todo el pasaje
velocidad de 60; f/5.6 , seguridad cambiamos las
lentillas a No.10para la toma de la firma velocidad
de 60; f/8.
De igual manera iluminamos las lentillas quedando
el lente de 50mm; con el cuenta hilos para la toma
de numeración de la cantidad con vel de 60 y f/11.
