3. Cuando se habla de fuente de poder, (o,
en ocasiones, de fuente de
alimentación y fuente de energía), se hace
referencia al sistema que otorga la
electricidad imprescindible para alimentar
a equipos como ordenadores
o computadoras. Generalmente, en
las PC de escritorio, la ya citada fuente de
poder se localiza en la parte posterior del
gabinete y es complementada por un
ventilador que impide que el dispositivo se
recaliente.
4.
5.
6. Cuando un PC no responde en absoluto, es
decir, no se enciende ningún LED de
inicio,no hay ningún sonido asociado a los ventila
dores o no emite ningún pitido,automáticamente
hay que pensar en la fuente de alimentación. Su
ele ser uncomponente bastante fiable pero
también es el que más puede sufrir las
consecuenciasde una incorrecta conexión a la
red eléctrica, una subida o bajada brusca de
tensión,problemas con la toma de tierra, etc. Por
todo ello y antes de centrarnos en si fallaalgún
otro componente de nuestro PC, podemos
comprobar de una forma muy sencillael
funcionamiento de nuestra fuente de

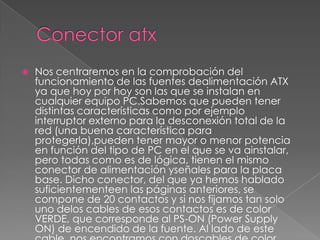

7. Nos centraremos en la comprobación del
funcionamiento de las fuentes dealimentación ATX
ya que hoy por hoy son las que se instalan en
cualquier equipo PC.Sabemos que pueden tener
distintas características como por ejemplo
interruptor externo para la desconexión total de la
red (una buena característica para
protegerla),pueden tener mayor o menor potencia
en función del tipo de PC en el que se va ainstalar,
pero todas como es de lógica, tienen el mismo
conector de alimentación yseñales para la placa
base. Dicho conector, del que ya hemos hablado
suficientementeen las páginas anteriores, se
compone de 20 contactos y si nos fijamos tan solo
uno delos cables de esos contactos es de color
VERDE, que corresponde al PS-ON (Power Supply
ON) de encendido de la fuente. Al lado de este
8.
9. Una vez sabemos los cables a los que
nos estamos refiriendo, el procedimiento
paracomprobar si efectivamente la
fuente de alimentación está "viva", es
unir el cable verdecon uno de los cables
negros que se encuentran a su lado
10. : conectar de forma incorrecta el
puente al que nos estamos
refiriendopuede provocar graves daños
de funcionamiento en la fuente de
alimentación y anuestra propia
integridad física. Asegúrate de hacerlo
de forma correcta.Para ello podemos
usar un pequeño alambre como un clip
sujetapapeles, doblado de manera que
podamos hacer coincidir las dos patillas
