El documento explica cómo medir la resistencia, tensión y corriente con un polímetro. Detalla los pasos para conectar correctamente el polímetro y leer las mediciones en las diferentes escalas. También incluye ejemplos prácticos de montar circuitos en serie, paralelo y mixto usando resistencias y medir valores con el polímetro.

1. TOMA DE MEDIDAS CON EL POLÍMETRO Prácticas en el taller

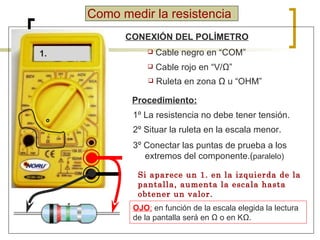

2. Como medir la resistencia CONEXIÓN DEL POLÍMETRO Cable negro en “COM” Cable rojo en “V/ Ω ” Ruleta en zona Ω u “OHM” Procedimiento: 1º La resistencia no debe tener tensión. 2º Situar la ruleta en la escala menor. 3º Conectar las puntas de prueba a los extremos del componente.( paralelo) Si aparece un 1. en la izquierda de la pantalla, aumenta la escala hasta obtener un valor. OJO : en función de la escala elegida la lectura de la pantalla será en Ω o en KΩ. 1.

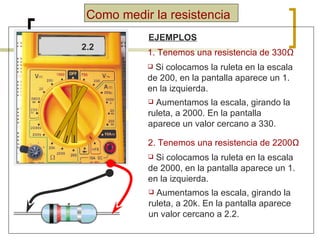

3. Como medir la resistencia EJEMPLOS 1. Tenemos una resistencia de 330 Ω Si colocamos la ruleta en la escala de 200, en la pantalla aparece un 1. en la izquierda. Aumentamos la escala, girando la ruleta, a 2000. En la pantalla aparece un valor cercano a 330. 1. 330 2. Tenemos una resistencia de 2200 Ω Si colocamos la ruleta en la escala de 2000, en la pantalla aparece un 1. en la izquierda. Aumentamos la escala, girando la ruleta, a 20k. En la pantalla aparece un valor cercano a 2.2. 1. 2.2

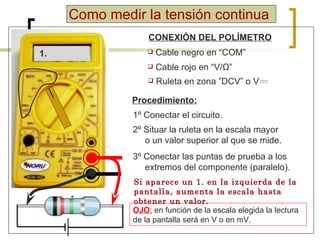

4. Como medir la tensión continua CONEXIÓN DEL POLÍMETRO Cable negro en “COM” Cable rojo en “V/ Ω ” Procedimiento: 1º Conectar el circuito. 2º Situar la ruleta en la escala mayor o un valor superior al que se mide. 3º Conectar las puntas de prueba a los extremos del componente (paralelo). OJO : en función de la escala elegida la lectura de la pantalla será en V o en mV. 1. Si aparece un 1. en la izquierda de la pantalla, aumenta la escala hasta obtener un valor. Ruleta en zona ”DCV” o V

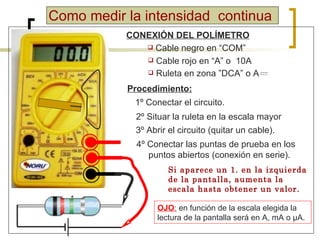

5. Como medir la intensidad continua CONEXIÓN DEL POLÍMETRO Cable negro en “COM” Cable rojo en “A” o 10A Procedimiento: 1º Conectar el circuito. 2º Situar la ruleta en la escala mayor 4º Conectar las puntas de prueba en los puntos abiertos (conexión en serie). OJO : en función de la escala elegida la lectura de la pantalla será en A, mA o μ A. Si aparece un 1. en la izquierda de la pantalla, aumenta la escala hasta obtener un valor. 3º Abrir el circuito (quitar un cable). Ruleta en zona ”DCA” o A

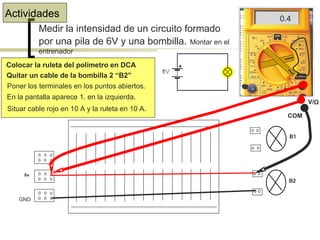

6. Actividades Medir la intensidad de un circuito formado por una pila de 6V y una bombilla . Montar en el entrenador Colocar la ruleta del polímetro en DCA Quitar un cable de la bombilla 2 “B2” Poner los terminales en los puntos abiertos. 1. En la pantalla aparece 1. en la izquierda. Situar cable rojo en 10 A y la ruleta en 10 A. 0.4 6v B1 B2 GND COM V/ Ω

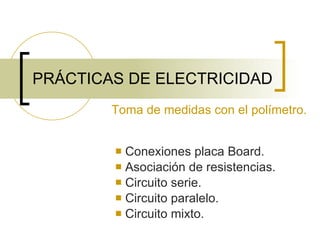

7. PRÁCTICAS DE ELECTRICIDAD Conexiones placa Board. Asociación de resistencias. Circuito serie. Circuito paralelo. Circuito mixto. Toma de medidas con el polímetro.

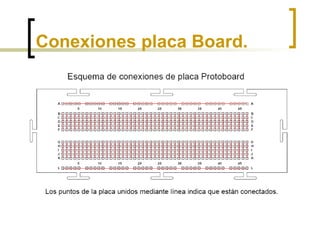

8. Conexiones placa Board.

9. Asociación de resistencias en serie Colocar las resistencias en serie en la placa board. Preparar el polímetro: Negro “COM”; Rojo “ Ω”; ruleta Ω Conectar las puntas de prueba en las extremos de las resistencias. 12.5 6v B1 B2 GND COM V/ Ω

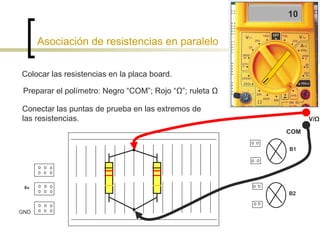

10. Asociación de resistencias en paralelo Colocar las resistencias en la placa board. Preparar el polímetro: Negro “COM”; Rojo “ Ω”; ruleta Ω Conectar las puntas de prueba en las extremos de las resistencias. 10 6v B1 B2 GND V/ Ω COM

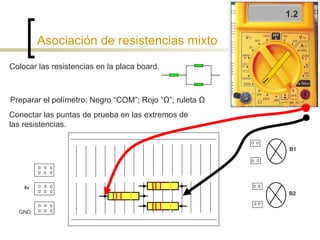

11. Asociación de resistencias mixto Colocar las resistencias en la placa board. Preparar el polímetro: Negro “COM”; Rojo “ Ω”; ruleta Ω Conectar las puntas de prueba en las extremos de las resistencias. 1.2 6v B1 B2 GND

12. Circuito en serie Montar el circuito en la placa board. Preparar el polímetro: Negro “COM”; Rojo “ V/Ω”; ruleta V-- Conectar las puntas de prueba en las extremos de cada resistencias. 1.8 Tensión en cada resistencia. 0.8 4 Intensidad Preparar el polímetro: Negro “COM”; Rojo “ V/Ω”; ruleta A-- Quitar un cable del circuito. Colocar las puntas de prueba en los puntos abiertos. 1.8 6v B1 B2 GND

13. Circuito en paralelo Montar el circuito en la placa board. Preparar el polímetro: Negro “COM”; Rojo “ V/Ω”; ruleta V-- Conectar las puntas de prueba en las extremos de cada resistencias. Tensión en cada resistencia. Intensidades Preparar el polímetro: Negro “COM”; Rojo “ V/Ω”; ruleta A-- Quitar un cable del circuito. Colocar las puntas de prueba en los puntos abiertos. 6 Intensidad total 68.72 V R1 = V R2 = V R3 = 6 V I T = 68,72 mA Colocar el cable quitado. 6v B1 B2 GND

14. Circuito en paralelo Intensidades Polímetro : Negro “COM”; Rojo “ V/Ω”; ruleta A-- Mover un extremo de la resistencia. Colocar las puntas de prueba en los puntos abiertos. I T = 68,72 mA Intensidad R 1 I R1 = 6 mA Situar otra vez la resistencia en paralelo. Repetir el proceso para R 2 y R 3 6 60 I R2 = 60 mA I R3 = 2,72 mA 2,72 6v B1 B2 GND

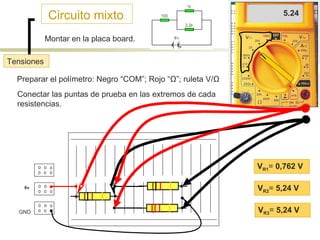

15. Circuito mixto Montar en la placa board. Preparar el polímetro: Negro “COM”; Rojo “ Ω”; ruleta V/Ω Conectar las puntas de prueba en las extremos de cada resistencias. .762 Tensiones V R1 = 0,762 V 5.24 V R2 = 5,24 V 5.24 V R3 = 5,24 V 6v B1 B2 GND

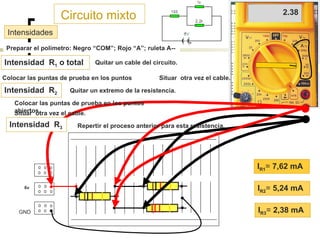

16. Circuito mixto Preparar el polímetro: Negro “COM”; Rojo “ A”; ruleta A-- Intensidades I R1 = 7,62 mA I R2 = 5,24 mA I R3 = 2,38 mA Intensidad R 1 o total Quitar un cable del circuito. Colocar las puntas de prueba en los puntos abiertos. 7.62 Situar otra vez el cable. Intensidad R 2 Quitar un extremo de la resistencia. Colocar las puntas de prueba en los puntos abiertos. 5.24 Situar otra vez el cable. Intensidad R 3 Repertir el proceso anterior para esta resistencia. 2.38 6v B1 B2 GND
