Fugas de agua, geófonos
Este documento describe el método de detección de fugas de agua mediante geófonos. Explica las dos fases del proceso: pre-localización y localización. Detalla factores como el material y diámetro de la red que afectan el alcance de detección, y las frecuencias de sonido que se escuchan dependiendo de dónde se realice la escucha. Luego presenta diferentes modelos de geófonos de la marca Sewerin, describiendo sus características y usos principales.
Fugas de agua, geófonos
- 1. Sewerin Detección de Fugasde Agua por GEOFONÍA

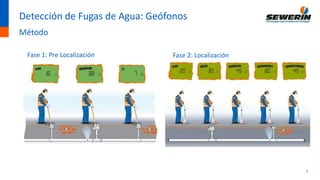

- 2. 2 Detección de Fugasde Agua: Geófonos Método Fase 1: Pre Localización Fase 2: Localización

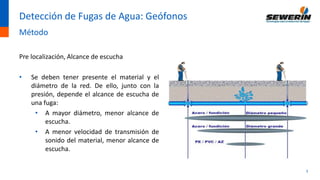

- 3. 3 Detección de Fugasde Agua: Geófonos Método Pre localización, Alcance de escucha • Se deben tener presente el material y el diámetro de la red. De ello, junto con la presión, depende el alcance de escucha de una fuga: • A mayor diámetro, menor alcance de escucha. • A menor velocidad de transmisión de sonido del material, menor alcance de escucha.

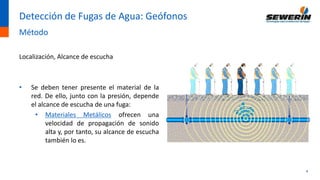

- 4. 4 Detección de Fugasde Agua: Geófonos Método Localización, Alcance de escucha • Se deben tener presente el material de la red. De ello, junto con la presión, depende el alcance de escucha de una fuga: • Materiales Metálicos ofrecen una velocidad de propagación de sonido alta y, por tanto, su alcance de escucha también lo es.

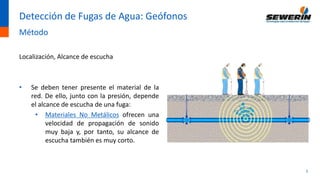

- 5. 5 Detección de Fugasde Agua: Geófonos Método Localización, Alcance de escucha • Se deben tener presente el material de la red. De ello, junto con la presión, depende el alcance de escucha de una fuga: • Materiales No Metálicos ofrecen una velocidad de propagación de sonido muy baja y, por tanto, su alcance de escucha también es muy corto.
- 6. 6 Detección de Fugasde Agua: Geófonos Velocidades de propagación de sonido en los diferentes materiales (m/seg.) Material/ DN 20 25 30 40 50 65 80 100 125 150 200 250 300 400 Fundición 1440 1410 1380 1330 1280 1260 1250 1220 1190 1160 1120 Acero 1385 1370 1350 1320 1300 1280 1260 1240 1220 1200 1170 1140 1120 Fibrocemento 1200 1180 1160 1120 1100 1050 1050 1000 1000 980 960 PVC 500 490 480 470 460 440 420 400 370 340 PE 265 265 265 260 260 255 255 250 245 245 240 230 Cobre 1350 1330 1310 1300 1280 1250 1230 1200 Plomo 1220 1200 1180 1170 1150 1130 1100 1070 1040 1020 1000 Hormigón 1250 1225

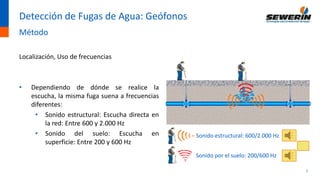

- 7. 7 Detección de Fugasde Agua: Geófonos Método Localización, Uso de frecuencias • Dependiendo de dónde se realice la escucha, la misma fuga suena a frecuencias diferentes: • Sonido estructural: Escucha directa en la red: Entre 600 y 2.000 Hz • Sonido del suelo: Escucha en superficie: Entre 200 y 600 Hz Sonido estructural: 600/2.000 Hz Sonido por el suelo: 200/600 Hz

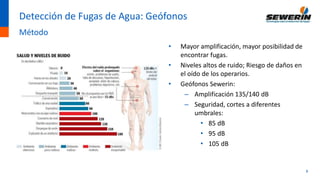

- 8. 8 • Mayor amplificación,mayor posibilidad de encontrar fugas. • Niveles altos de ruido; Riesgo de daños en el oído de los operarios. • Geófonos Sewerin: – Amplificación 135/140 dB – Seguridad, cortes a diferentes umbrales: • 85 dB • 95 dB • 105 dB Detección de Fugas de Agua: Geófonos Método
- 9.

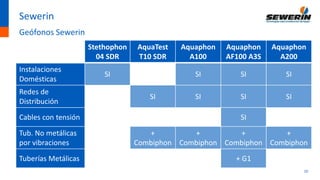

- 10. 10 Sewerin Geófonos Sewerin Stethophon 04 SDR AquaTest T10SDR Aquaphon A100 Aquaphon AF100 A3S Aquaphon A200 Instalaciones Domésticas SI SI SI SI Redes de Distribución SI SI SI SI Cables con tensión SI Tub. No metálicas por vibraciones + Combiphon + Combiphon + Combiphon + Combiphon Tuberías Metálicas + G1
- 11. 11 Sewerin Geófonos Sewerin Instalaciones Domésticas Redes de Distribución Cablescon Tensión Tub. No Metálicas por Vibraciones Tuberías Metálicas Stethophon 04 SDR SENCILLO EFICAZ ECONÓMICO
- 12. 12 Sewerin Geófonos Sewerin • Sencillomanejo (5 botones), • 8 selecciones de frecuencia programadas, • Seguridad para el operario: corte de señal a auriculares en subidas bruscas de sonido, • Pantalla digital con indicación de la intensidad de sonido de la medición actual así como de la inmediatamente anterior, • Gran capacidad de amplificación (que incluso lo habilitan para aplicaciones industriales), • Funciona con pilas y/o baterías recargables. Stethophon 04 SDR

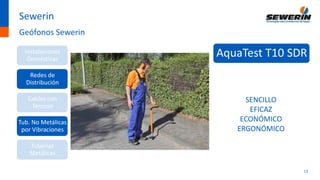

- 13. 13 Sewerin Geófonos Sewerin Instalaciones Domésticas Redes de Distribución Cablescon Tensión Tub. No Metálicas por Vibraciones Tuberías Metálicas AquaTest T10 SDR SENCILLO EFICAZ ECONÓMICO ERGONÓMICO

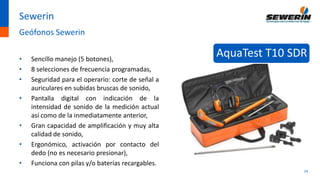

- 14. 14 Sewerin Geófonos Sewerin • Sencillomanejo (5 botones), • 8 selecciones de frecuencia programadas, • Seguridad para el operario: corte de señal a auriculares en subidas bruscas de sonido, • Pantalla digital con indicación de la intensidad de sonido de la medición actual así como de la inmediatamente anterior, • Gran capacidad de amplificación y muy alta calidad de sonido, • Ergonómico, activación por contacto del dedo (no es necesario presionar), • Funciona con pilas y/o baterías recargables. AquaTest T10 SDR

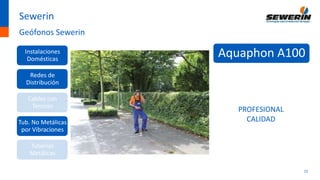

- 15. 15 Sewerin Geófonos Sewerin Instalaciones Domésticas Redes de Distribución Cablescon Tensión Tub. No Metálicas por Vibraciones Tuberías Metálicas Aquaphon A100 PROFESIONAL CALIDAD

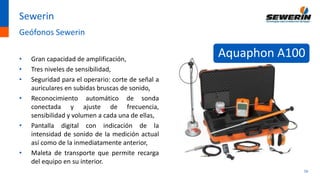

- 16. 16 Sewerin Geófonos Sewerin • Grancapacidad de amplificación, • Tres niveles de sensibilidad, • Seguridad para el operario: corte de señal a auriculares en subidas bruscas de sonido, • Reconocimiento automático de sonda conectada y ajuste de frecuencia, sensibilidad y volumen a cada una de ellas, • Pantalla digital con indicación de la intensidad de sonido de la medición actual así como de la inmediatamente anterior, • Maleta de transporte que permite recarga del equipo en su interior. Aquaphon A100
- 17. 17 Sewerin Geófonos Sewerin Instalaciones Domésticas Redes de Distribución Cablescon Tensión Tub. No Metálicas por Vibraciones Tuberías Metálicas Aquaphon AF100 A3S PROFESIONAL CALIDAD EQUIPO COMBINADO

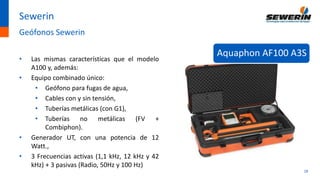

- 18. 18 Sewerin Geófonos Sewerin • Lasmismas características que el modelo A100 y, además: • Equipo combinado único: • Geófono para fugas de agua, • Cables con y sin tensión, • Tuberías metálicas (con G1), • Tuberías no metálicas (FV + Combiphon). • Generador UT, con una potencia de 12 Watt., • 3 Frecuencias activas (1,1 kHz, 12 kHz y 42 kHz) + 3 pasivas (Radio, 50Hz y 100 Hz) Aquaphon AF100 A3S
- 19. 19 Sewerin Geófonos Sewerin Instalaciones Domésticas Redes de Distribución Cablescon Tensión Tub. No Metálicas por Vibraciones Tuberías Metálicas Aquaphon A200 AVANZADO INNOVADOR EFICAZ FÁCIL MANEJO CÓMODO INTUITIVO + PROFESIONAL NUEVO

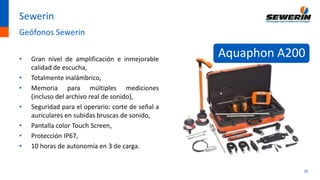

- 20. 20 Sewerin Geófonos Sewerin • Grannivel de amplificación e inmejorable calidad de escucha, • Totalmente inalámbrico, • Memoria para múltiples mediciones (incluso del archivo real de sonido), • Seguridad para el operario: corte de señal a auriculares en subidas bruscas de sonido, • Pantalla color Touch Screen, • Protección IP67, • 10 horas de autonomía en 3 de carga. Aquaphon A200

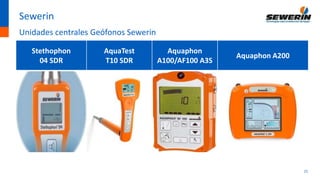

- 21. 21 Sewerin Unidades centrales GeófonosSewerin Stethophon 04 SDR AquaTest T10 SDR Aquaphon A100/AF100 A3S Aquaphon A200

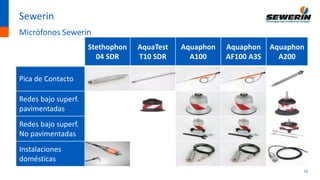

- 22. 22 Sewerin Micrófonos Sewerin Stethophon 04 SDR AquaTest T10SDR Aquaphon A100 Aquaphon AF100 A3S Aquaphon A200 Pica de Contacto Redes bajo superf. pavimentadas Redes bajo superf. No pavimentadas Instalaciones domésticas
