1. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos
SERVICIO NACIONAL DE APRENDIZAJE
SENA
CENTRO METALMECANICO REGIONAL ANTIOQUIA
CURSO VIRTUAL
ELECTRÓNICA BÁSICA
FUNDAMENTOS ELÉCTRICOS Y ELECTROMAGNETICOS
MATERIAL DE APOYO
1

2. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

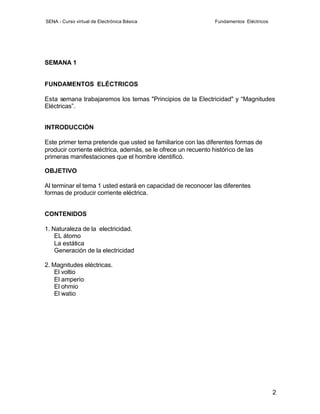

SEMANA 1
FUNDAMENTOS ELÉCTRICOS
Esta semana trabajaremos los temas "Principios de la Electricidad" y “Magnitudes
Eléctricas”.
INTRODUCCIÓN
Este primer tema pretende que usted se familiarice con las diferentes formas de
producir corriente eléctrica, además, se le ofrece un recuento histórico de las
primeras manifestaciones que el hombre identificó.
OBJETIVO
Al terminar el tema 1 usted estará en capacidad de reconocer las diferentes
formas de producir corriente eléctrica.
CONTENIDOS
1. Naturaleza de la electricidad.
EL átomo
La estática
Generación de la electricidad

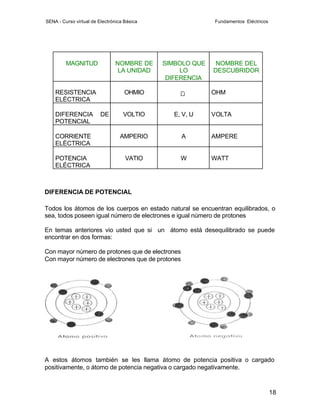

2. Magnitudes eléctricas.
El voltio
El amperio
El ohmio
El watio
2

3. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

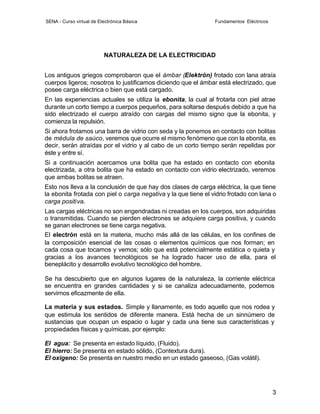

NATURALEZA DE LA ELECTRICIDAD
Los antiguos griegos comprobaron que el ámbar (Elektrón) frotado con lana atraía
cuerpos ligeros; nosotros lo justificamos diciendo que el ámbar está electrizado, que
posee carga eléctrica o bien que está cargado.
En las experiencias actuales se utiliza la ebonita, la cual al frotarla con piel atrae
durante un corto tiempo a cuerpos pequeños, para soltarse después debido a que ha
sido electrizado el cuerpo atraído con cargas del mismo signo que la ebonita, y
comienza la repulsión.
Si ahora frotamos una barra de vidrio con seda y la ponemos en contacto con bolitas
de médula de saúco, veremos que ocurre el mismo fenómeno que con la ebonita, es
decir, serán atraídas por el vidrio y al cabo de un corto tiempo serán repelidas por
éste y entre sí.
Si a continuación acercamos una bolita que ha estado en contacto con ebonita
electrizada, a otra bolita que ha estado en contacto con vidrio electrizado, veremos
que ambas bolitas se atraen.
Esto nos lleva a la conclusión de que hay dos clases de carga eléctrica, la que tiene
la ebonita frotada con piel o carga negativa y la que tiene el vidrio frotado con lana o
carga positiva.
Las cargas eléctricas no son engendradas ni creadas en los cuerpos, son adquiridas
o transmitidas. Cuando se pierden electrones se adquiere carga positiva, y cuando
se ganan electrones se tiene carga negativa.
El electrón está en la materia, mucho más allá de las células, en los confines de
la composición esencial de las cosas o elementos químicos que nos forman; en
cada cosa que tocamos y vemos; sólo que está potencialmente estática o quieta y
gracias a los avances tecnológicos se ha logrado hacer uso de ella, para el
beneplácito y desarrollo evolutivo tecnológico del hombre.
Se ha descubierto que en algunos lugares de la naturaleza, la corriente eléctrica
se encuentra en grandes cantidades y si se canaliza adecuadamente, podemos
servirnos eficazmente de ella.
La materia y sus estados. Simple y llanamente, es todo aquello que nos rodea y
que estimula los sentidos de diferente manera. Está hecha de un sinnúmero de
sustancias que ocupan un espacio o lugar y cada una tiene sus características y
propiedades físicas y químicas, por ejemplo:
El agua: Se presenta en estado líquido, (Fluido).
El hierro: Se presenta en estado sólido, (Contextura dura).
El oxigeno: Se presenta en nuestro medio en un estado gaseoso, (Gas volátil).
3

4. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

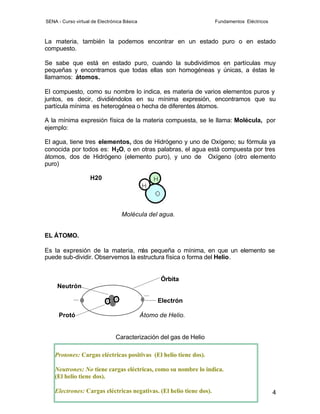

La materia, también la podemos encontrar en un estado puro o en estado
compuesto.
Se sabe que está en estado puro, cuando la subdividimos en partículas muy
pequeñas y encontramos que todas ellas son homogéneas y únicas, a éstas le
llamamos: átomos.
El compuesto, como su nombre lo indica, es materia de varios elementos puros y
juntos, es decir, dividiéndolos en su mínima expresión, encontramos que su
partícula mínima es heterogénea o hecha de diferentes átomos.
A la mínima expresión física de la materia compuesta, se le llama: Molécula, por
ejemplo:
El agua, tiene tres elementos, dos de Hidrógeno y uno de Oxígeno; su fórmula ya
conocida por todos es: H2O, o en otras palabras, el agua está compuesta por tres
átomos, dos de Hidrógeno (elemento puro), y uno de Oxígeno (otro elemento
puro)
H20
Molécula del agua.
EL ÁTOMO.
Es la expresión de la materia, m pequeña o mínima, en que un elemento se
ás
puede sub-dividir. Observemos la estructura física o forma del Helio.
Órbita
Neutrón
Electrón
Protó Átomo de Helio.
Caracterización del gas de Helio
Protones: Cargas eléctricas positivas (El helio tiene dos).
Neutrones: No tiene cargas eléctricas, como su nombre lo indica.
(El helio tiene dos).
Electrones: Cargas eléctricas negativas. (El helio tiene dos). 4

5. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

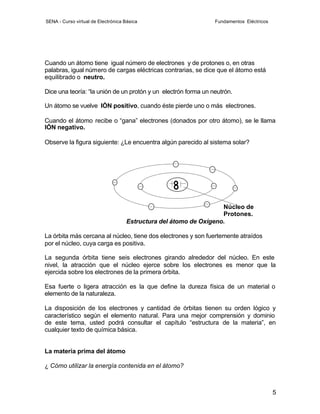

Cuando un átomo tiene igual número de electrones y de protones o, en otras
palabras, igual número de cargas eléctricas contrarias, se dice que el átomo está
equilibrado o neutro.
Dice una teoría: “la unión de un protón y un electrón forma un neutrón.
Un átomo se vuelve IÓN positivo, cuando éste pierde uno o más electrones.
Cuando el átomo recibe o “gana” electrones (donados por otro átomo), se le llama
IÓN negativo.
Observe la figura siguiente: ¿Le encuentra algún parecido al sistema solar?
Núcleo de
Protones.
Estructura del átomo de Oxígeno.
La órbita más cercana al núcleo, tiene dos electrones y son fuertemente atraídos
por el núcleo, cuya carga es positiva.
La segunda órbita tiene seis electrones girando alrededor del núcleo. En este
nivel, la atracción que el núcleo ejerce sobre los electrones es menor que la
ejercida sobre los electrones de la primera órbita.
Esa fuerte o ligera atracción es la que define la dureza física de un material o
elemento de la naturaleza.
La disposición de los electrones y cantidad de órbitas tienen su orden lógico y
característico según el elemento natural. Para una mejor comprensión y dominio
de este tema, usted podrá consultar el capítulo “estructura de la materia”, en
cualquier texto de química básica.
La materia prima del átomo
¿ Cómo utilizar la energía contenida en el átomo?
5

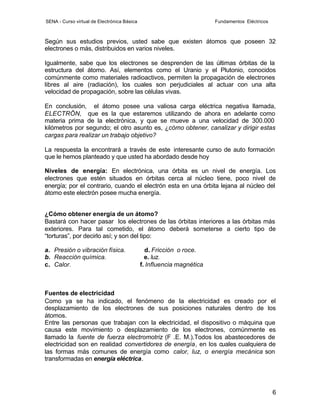

6. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos
Según sus estudios previos, usted sabe que existen átomos que poseen 32
electrones o más, distribuidos en varios niveles.
Igualmente, sabe que los electrones se desprenden de las últimas órbitas de la
estructura del átomo. Así, elementos como el Uranio y el Plutonio, conocidos
comúnmente como materiales radioactivos, permiten la propagación de electrones
libres al aire (radiación), los cuales son perjudiciales al actuar con una alta
velocidad de propagación, sobre las células vivas.
En conclusión, el átomo posee una valiosa carga eléctrica negativa llamada,
ELECTRÔN, que es la que estaremos utilizando de ahora en adelante como
materia prima de la electrónica, y que se mueve a una velocidad de 300.000
kilómetros por segundo; el otro asunto es, ¿cómo obtener, canalizar y dirigir estas
cargas para realizar un trabajo objetivo?
La respuesta la encontrará a través de este interesante curso de auto formación
que le hemos planteado y que usted ha abordado desde hoy
Niveles de energía: En electrónica, una órbita es un nivel de energía. Los
electrones que estén situados en órbitas cerca al núcleo tiene, poco nivel de
energía; por el contrario, cuando el electrón esta en una órbita lejana al núcleo del
átomo este electrón posee mucha energía.
¿Cómo obtener energía de un átomo?
Bastará con hacer pasar los electrones de las órbitas interiores a las órbitas más
exteriores. Para tal cometido, el átomo deberá someterse a cierto tipo de
“torturas”, por decirlo así; y son del tipo:
a. Presión o vibración física. d. Fricción o roce.
b. Reacción química. e. luz.
c. Calor. f. Influencia magnética

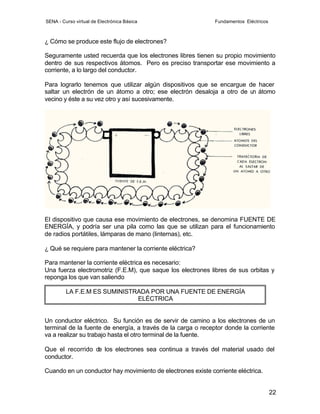

Fuentes de electricidad
Como ya se ha indicado, el fenómeno de la electricidad es creado por el
desplazamiento de los electrones de sus posiciones naturales dentro de los
átomos.
Entre las personas que trabajan con la electricidad, el dispositivo o máquina que
causa este movimiento o desplazamiento de los electrones, comúnmente es
llamado la fuente de fuerza electromotriz (F .E. M.).Todos los abastecedores de
electricidad son en realidad convertidores de energía, en los cuales cualquiera de
las formas más comunes de energía como calor, luz, o energía mecánica son
transformadas en energía eléctrica.
6

7. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

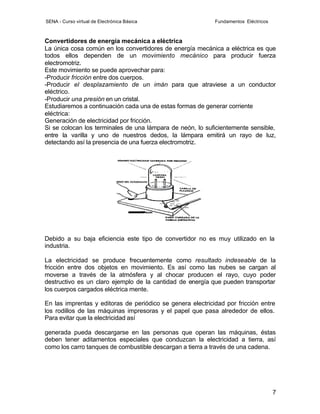

Convertidores de energía mecánica a eléctrica
La única cosa común en los convertidores de energía mecánica a eléctrica es que
todos ellos dependen de un movimiento mecánico para producir fuerza
electromotriz.
Este movimiento se puede aprovechar para:
-Producir fricción entre dos cuerpos.
-Producir el desplazamiento de un imán para que atraviese a un conductor
eléctrico.
-Producir una presión en un cristal.
Estudiaremos a continuación cada una de estas formas de generar corriente
eléctrica:
Generación de electricidad por fricción.
Si se colocan los terminales de una lámpara de neón, lo suficientemente sensible,
entre la varilla y uno de nuestros dedos, la lámpara emitirá un rayo de luz,
detectando así la presencia de una fuerza electromotriz.
Debido a su baja eficiencia este tipo de convertidor no es muy utilizado en la
industria.
La electricidad se produce frecuentemente como resultado indeseable de la
fricción entre dos objetos en movimiento. Es así como las nubes se cargan al
moverse a través de la atmósfera y al chocar producen el rayo, cuyo poder
destructivo es un claro ejemplo de la cantidad de energía que pueden transportar
los cuerpos cargados eléctrica mente.
En las imprentas y editoras de periódico se genera electricidad por fricción entre
los rodillos de las máquinas impresoras y el papel que pasa alrededor de ellos.
Para evitar que la electricidad así
generada pueda descargarse en las personas que operan las máquinas, éstas
deben tener aditamentos especiales que conduzcan la electricidad a tierra, así
como los carro tanques de combustible descargan a tierra a través de una cadena.
7

8. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

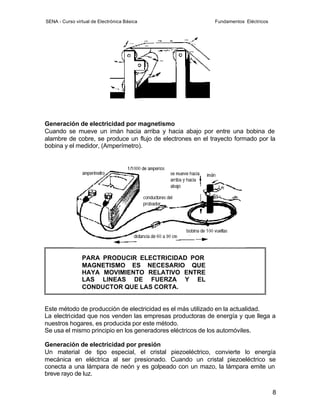

Generación de electricidad por magnetismo
Cuando se mueve un imán hacia arriba y hacia abajo por entre una bobina de
alambre de cobre, se produce un flujo de electrones en el trayecto formado por la
bobina y el medidor, (Amperímetro).
PARA PRODUCIR ELECTRICIDAD POR
MAGNETISMO ES NECESARIO QUE
HAYA MOVIMIENTO RELATIVO ENTRE
LAS LINEAS DE FUERZA Y EL
CONDUCTOR QUE LAS CORTA.
Este método de producción de electricidad es el más utilizado en la actualidad.
La electricidad que nos venden las empresas productoras de energía y que llega a
nuestros hogares, es producida por este método.
Se usa el mismo principio en los generadores eléctricos de los automóviles.

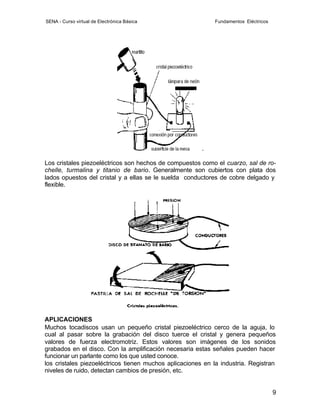

Generación de electricidad por presión
Un material de tipo especial, el cristal piezoeléctrico, convierte lo energía
mecánica en eléctrica al ser presionado. Cuando un cristal piezoeléctrico se
conecta a una lámpara de neón y es golpeado con un mazo, la lámpara emite un
breve rayo de luz.
8

9. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos
.
Los cristales piezoeléctricos son hechos de compuestos como el cuarzo, sal de ro-
chelle, turmalina y titanio de bario. Generalmente son cubiertos con plata dos
lados opuestos del cristal y a ellas se le suelda conductores de cobre delgado y
flexible.
APLICACIONES
Muchos tocadiscos usan un pequeño cristal piezoeléctrico cerco de la aguja, lo
cual al pasar sobre la grabación del disco tuerce el cristal y genera pequeños
valores de fuerza electromotriz. Estos valores son imágenes de los sonidos
grabados en el disco. Con la amplificación necesaria estas señales pueden hacer
funcionar un parlante como los que usted conoce.
los cristales piezoeléctricos tienen muchos aplicaciones en la industria. Registran
niveles de ruido, detectan cambios de presión, etc.
9

10. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

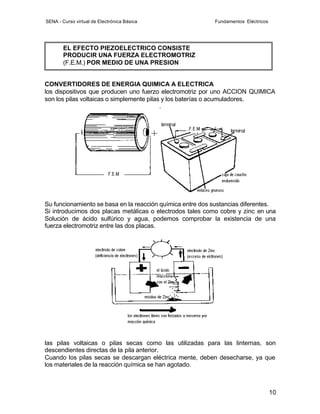

EL EFECTO PIEZOELECTRICO CONSISTE
PRODUCIR UNA FUERZA ELECTROMOTRIZ
(F.E.M.) POR MEDIO DE UNA PRESION
CONVERTIDORES DE ENERGIA QUIMICA A ELECTRICA
los dispositivos que producen uno fuerzo electromotriz por uno ACCION QUIMICA
son los pilas voltaicas o simplemente pilas y los baterías o acumuladores.
.
Su funcionamiento se basa en la reacción química entre dos sustancias diferentes.
Si introducimos dos placas metálicas o electrodos tales como cobre y zinc en una
Solución de ácido sulfúrico y agua, podemos comprobar la existencia de una
fuerza electromotriz entre las dos placas.
las pilas voltaicas o pilas secas como las utilizadas para las linternas, son
descendientes directas de la pila anterior.
Cuando los pilas secas se descargan eléctrica mente, deben desecharse, ya que
los materiales de la reacción química se han agotado.
10

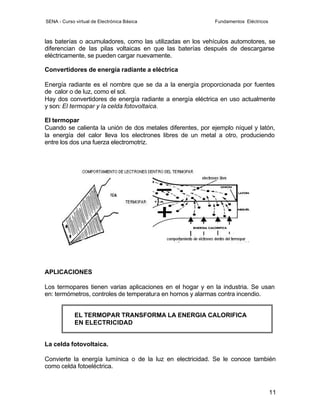

11. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos
las baterías o acumuladores, como las utilizadas en los vehículos automotores, se
diferencian de las pilas voltaicas en que las baterías después de descargarse
eléctricamente, se pueden cargar nuevamente.
Convertidores de energía radiante a eléctrica
Energía radiante es el nombre que se da a la energía proporcionada por fuentes
de calor o de luz, como el sol.
Hay dos convertidores de energía radiante a energía eléctrica en uso actualmente
y son: El termopar y la celda fotovoltaica.
El termopar
Cuando se calienta la unión de dos metales diferentes, por ejemplo níquel y latón,
la energía del calor lleva los electrones libres de un metal a otro, produciendo
entre los dos una fuerza electromotriz.
APLICACIONES
Los termopares tienen varias aplicaciones en el hogar y en la industria. Se usan
en: termómetros, controles de temperatura en hornos y alarmas contra incendio.
EL TERMOPAR TRANSFORMA LA ENERGIA CALORIFICA
EN ELECTRICIDAD
La celda fotovoltaica.
Convierte la energía lumínica o de la luz en electricidad. Se le conoce también
como celda fotoeléctrica.
11

12. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

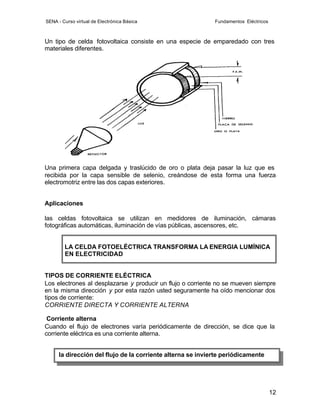

Un tipo de celda fotovoltaica consiste en una especie de emparedado con tres
materiales diferentes.
Una primera capa delgada y traslúcido de oro o plata deja pasar la luz que es
recibida por la capa sensible de selenio, creándose de esta forma una fuerza
electromotriz entre las dos capas exteriores.
Aplicaciones
las celdas fotovoltaica se utilizan en medidores de iluminación, cámaras
fotográficas automáticas, iluminación de vías públicas, ascensores, etc.
LA CELDA FOTOELÉCTRICA TRANSFORMA LA ENERGIA LUMÍNICA
EN ELECTRICIDAD
TIPOS DE CORRIENTE ELÉCTRICA
Los electrones al desplazarse y producir un flujo o corriente no se mueven siempre
en la misma dirección y por esta razón usted seguramente ha oído mencionar dos
tipos de corriente:
CORRIENTE DIRECTA Y CORRIENTE ALTERNA
Corriente alterna
Cuando el flujo de electrones varía periódicamente de dirección, se dice que la
corriente eléctrica es una corriente alterna.
la dirección del flujo de la corriente alterna se invierte periódicamente
12

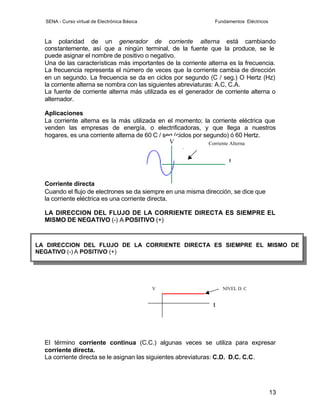

13. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos
La polaridad de un generador de corriente alterna está cambiando
constantemente, así que a ningún terminal, de la fuente que la produce, se le
puede asignar el nombre de positivo o negativo.
Una de las características más importantes de la corriente alterna es la frecuencia.
La frecuencia representa el número de veces que la corriente cambia de dirección
en un segundo. La frecuencia se da en ciclos por segundo (C / seg.) O Hertz (Hz)
la corriente alterna se nombra con las siguientes abreviaturas: A.C, C.A.
La fuente de corriente alterna más utilizada es el generador de corriente alterna o
alternador.
Aplicaciones
La corriente alterna es la más utilizada en el momento; la corriente eléctrica que
venden las empresas de energía, o electrificadoras, y que llega a nuestros
hogares, es una corriente alterna de 60 C / seg (ciclos por segundo) ó 60 Hertz.
V Corriente Alterna
t
Corriente directa
Cuando el flujo de electrones se da siempre en una misma dirección, se dice que
la corriente eléctrica es una corriente directa.
LA DIRECCION DEL FLUJO DE LA CORRIENTE DIRECTA ES SIEMPRE EL
MISMO DE NEGATIVO (-) A POSITIVO (+)
LA DIRECCION DEL FLUJO DE LA CORRIENTE DIRECTA ES SIEMPRE EL MISMO DE
NEGATIVO (-) A POSITIVO (+)
V NIVEL D. C
t
El término corriente continua (C.C.) algunas veces se utiliza para expresar
corriente directa.
La corriente directa se le asignan las siguientes abreviaturas: C.D. D.C. C.C.
13

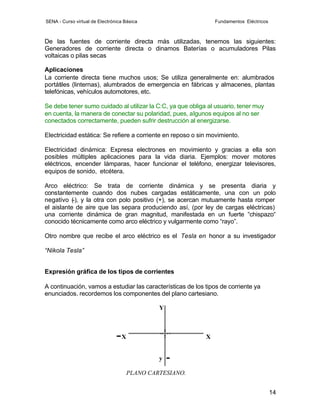

14. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos
De las fuentes de corriente directa más utilizadas, tenemos las siguientes:
Generadores de corriente directa o dinamos Baterías o acumuladores Pilas
voltaicas o pilas secas
Aplicaciones
La corriente directa tiene muchos usos; Se utiliza generalmente en: alumbrados
portátiles (linternas), alumbrados de emergencia en fábricas y almacenes, plantas
telefónicas, vehículos automotores, etc.
Se debe tener sumo cuidado al utilizar la C:C, ya que obliga al usuario, tener muy
en cuenta, la manera de conectar su polaridad, pues, algunos equipos al no ser
conectados correctamente, pueden sufrir destrucción al energizarse.
Electricidad estática: Se refiere a corriente en reposo o sin movimiento.
Electricidad dinámica: Expresa electrones en movimiento y gracias a ella son
posibles múltiples aplicaciones para la vida diaria. Ejemplos: mover motores
eléctricos, encender lámparas, hacer funcionar el teléfono, energizar televisores,
equipos de sonido, etcétera.
Arco eléctrico: Se trata de corriente dinámica y se presenta diaria y
constantemente cuando dos nubes cargadas estáticamente, una con un polo
negativo (-), y la otra con polo positivo (+), se acercan mutuamente hasta romper
el aislante de aire que las separa produciendo así, (por ley de cargas eléctricas)
una corriente dinámica de gran magnitud, manifestada en un fuerte “chispazo“
conocido técnicamente como arco eléctrico y vulgarmente como “rayo”.
Otro nombre que recibe el arco eléctrico es el Tesla en honor a su investigador
“Nikola Tesla”
Expresión gráfica de los tipos de corrientes
A continuación, vamos a estudiar las características de los tipos de corriente ya
enunciados. recordemos los componentes del plano cartesiano.
Y
X X
y
PLANO CARTESIANO.
14

15. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

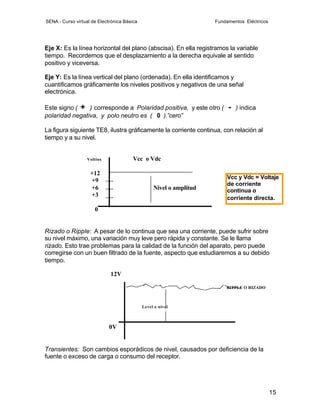

Eje X: Es la línea horizontal del plano (abscisa). En ella registramos la variable
tiempo. Recordemos que el desplazamiento a la derecha equivale al sentido
positivo y viceversa.
Eje Y: Es la línea vertical del plano (ordenada). En ella identificamos y
cuantificamos gráficamente los niveles positivos y negativos de una señal
electrónica.
Este signo ( + ) corresponde a Polaridad positiva, y este otro ( - ) indica
polaridad negativa, y polo neutro es ( 0 ).”cero”
La figura siguiente TE8, ilustra gráficamente la corriente continua, con relación al
tiempo y a su nivel.
Voltios Vcc o Vdc
+12
Vcc y Vdc = Voltaje
+9
de corriente
+6 Nivel o amplitud continua o
+3 corriente directa.
0
Rizado o Ripple: A pesar de lo continua que sea una corriente, puede sufrir sobre
su nivel máximo, una variación muy leve pero rápida y constante. Se le llama
rizado. Esto trae problemas para la calidad de la función del aparato, pero puede
corregirse con un buen filtrado de la fuente, aspecto que estudiaremos a su debido
tiempo.
12V
RIPPLE O RIZADO
Level o nivel
0V
Transientes: Son cambios esporádicos de nivel, causados por deficiencia de la
fuente o exceso de carga o consumo del receptor.
15

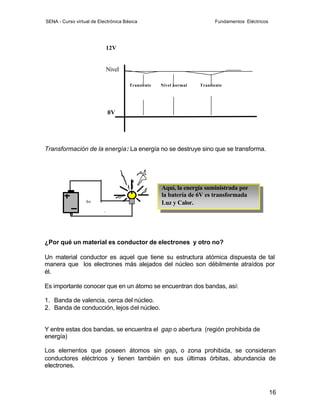

16. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos
12V
Nivel
Transiente Nivel normal Transiente
0V
Transformación de la energía: La energía no se destruye sino que se transforma.
Aquí, la energía suministrada por
la batería de 6V es transformada
6v Luz y Calor.
6
¿Por qué un material es conductor de electrones y otro no?
Un material conductor es aquel que tiene su estructura atómica dispuesta de tal
manera que los electrones más alejados del núcleo son débilmente atraídos por
él.
Es importante conocer que en un átomo se encuentran dos bandas, así:
1. Banda de valencia, cerca del núcleo.
2. Banda de conducción, lejos del núcleo.
Y entre estas dos bandas, se encuentra el gap o abertura (región prohibida de
energía)
Los elementos que poseen átomos sin gap, o zona prohibida, se consideran
conductores eléctricos y tienen también en sus últimas órbitas, abundancia de
electrones.
16

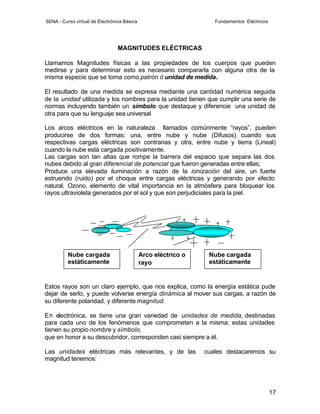

17. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos
MAGNITUDES ELÉCTRICAS
Llamamos Magnitudes físicas a las propiedades de los cuerpos que pueden
medirse y para determinar esto es necesario compararla con alguna otra de la
misma especie que se toma como patrón ó unidad de medida.
El resultado de una medida se expresa mediante una cantidad numérica seguida
de la unidad utilizada y los nombres para la unidad tienen que cumplir una serie de
normas incluyendo también un símbolo que destaque y diferencie una unidad de
otra para que su lenguaje sea universal
Los arcos eléctricos en la naturaleza llamados comúnmente “rayos”, pueden
producirse de dos formas: una, entre nube y nube (Difusos) cuando sus
respectivas cargas eléctricas son contrarias y otra, entre nube y tierra (Lineal)
cuando la nube está cargada positivamente.
Las cargas son tan altas que rompe la barrera del espacio que separa las dos
nubes debido al gran diferencial de potencial que fueron generadas entre ellas;
Produce una elevada iluminación a razón de la ionización del aire, un fuerte
estruendo (ruido) por el choque entre cargas eléctricas y generando por efecto
natural, Ozono, elemento de vital importancia en la atmósfera para bloquear los
rayos ultravioleta generados por el sol y que son perjudiciales para la piel.
Nube cargada Arco eléctrico o Nube cargada
estáticamente rayo estáticamente
negativa positiva
Estos rayos son un claro ejemplo, que nos explica, como la energía estática pude
dejar de serlo, y puede volverse energía dinámica al mover sus cargas, a razón de
su diferente polaridad, y diferente magnitud.
En electrónica, se tiene una gran variedad de unidades de medida, destinadas
para cada uno de los fenómenos que comprometen a la misma; estas unidades
tienen su propio nombre y símbolo,
que en honor a su descubridor, corresponden casi siempre a él.
Las unidades eléctricas más relevantes, y de las cuales destacaremos su
magnitud tenemos:
17

18. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos
MAGNITUD NOMBRE DE SIMBOLO QUE NOMBRE DEL
LA UNIDAD LO DESCUBRIDOR
DIFERENCIA
RESISTENCIA OHMIO OHM
ELÉCTRICA
DIFERENCIA DE VOLTIO E, V, U VOLTA
POTENCIAL
CORRIENTE AMPERIO A AMPERE
ELÉCTRICA
POTENCIA VATIO W WATT
ELÉCTRICA
DIFERENCIA DE POTENCIAL
Todos los átomos de los cuerpos en estado natural se encuentran equilibrados, o
sea, todos poseen igual número de electrones e igual número de protones
En temas anteriores vio usted que si un átomo está desequilibrado se puede
encontrar en dos formas:
Con mayor número de protones que de electrones
Con mayor número de electrones que de protones
A estos átomos también se les llama átomo de potencia positiva o cargado
positivamente, o átomo de potencia negativa o cargado negativamente.
18

19. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

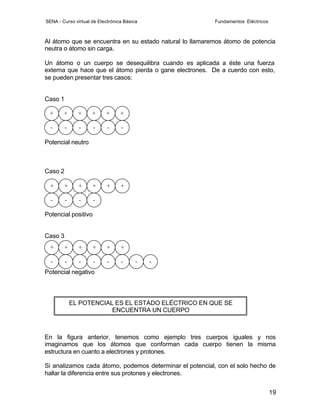

Al átomo que se encuentra en su estado natural lo llamaremos átomo de potencia
neutra o átomo sin carga.
Un átomo o un cuerpo se desequilibra cuando es aplicada a éste una fuerza
externa que hace que el átomo pierda o gane electrones. De a cuerdo con esto,
se pueden presentar tres casos:
Caso 1
+ + + + + +
- - - - - -
Potencial neutro
Caso 2
+ + + + + +
- - - -
Potencial positivo
Caso 3
+ + + + + +
- - - - - - - -
Potencial negativo
EL POTENCIAL ES EL ESTADO ELÉCTRICO EN QUE SE
ENCUENTRA UN CUERPO
En la figura anterior, tenemos como ejemplo tres cuerpos iguales y nos
imaginamos que los átomos que conforman cada cuerpo tienen la misma
estructura en cuanto a electrones y protones.
Si analizamos cada átomo, podemos determinar el potencial, con el solo hecho de
hallar la diferencia entre sus protones y electrones.
19

20. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos
En el primer caso
Los átomos del cuerpo, como se dijo anteriormente, tienen 6 protones y 6
electrones, la diferencia es 0 o sea que su potencial es 0.
Segundo caso
La diferencia es 3 protones (+2), su potencial es (+)2
Tercer caso
La diferencia es (-2), su potencial es (-)2
Tomemos los casos 2 y 3 anteriores.
En el caso 2 el átomo tiene una potencia de +2, o sea que posee 2 protones más
En el caso 3 el átomo tiene una potencia de -2, o sea que posee 2 electrones
más.
O sea, que la diferencia de potencial cuando los átomos de uno u otro cuerpo son
diferentes en su estado eléctrico.
Comúnmente esta deferencia de potencial, se llama TENSIÓN, VOLTAJE O
FUERZA ELECTROMOTRIZ.
La tensión se representa con las letra U, E , V, F.E.M
Como usted sabe, toda magnitud tiene una unidad de medida
Por ejemplo
La longitud, tiene como unidad de medida el Metro. Como unidad de medida del
peso utilizamos el gramo.
La capacidad tiene como unidad de medida el litro.
Así, la unidad de medida de la TENSIÓN, es el VOLTIO
Existe una diferencia de potencial cuando por intermedio de una fuente de energía
se logra mantener en dos puntos cargas desiguales. Esta fuente de energía
puede se una pila, batería, o generador, y los dos puntos se llaman bornes.
¿ por qué los electrones van del borne negativo al borne positivo?
Pues bien, en el interior de la pila se produce un efecto, el cual desequilibra los
átomos de los dos bornes (terminales de conexión) quedando un borne con más
electrones que otro.
20

21. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

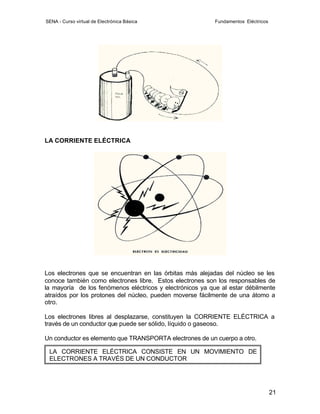

LA CORRIENTE ELÉCTRICA
Los electrones que se encuentran en las órbitas más alejadas del núcleo se les
conoce también como electrones libre. Estos electrones son los responsables de
la mayoría de los fenómenos eléctricos y electrónicos ya que al estar débilmente
atraídos por los protones del núcleo, pueden moverse fácilmente de una átomo a
otro.
Los electrones libres al desplazarse, constituyen la CORRIENTE ELÉCTRICA a
través de un conductor que puede ser sólido, líquido o gaseoso.
Un conductor es elemento que TRANSPORTA electrones de un cuerpo a otro.
LA CORRIENTE ELÉCTRICA CONSISTE EN UN MOVIMIENTO DE
ELECTRONES A TRAVÉS DE UN CONDUCTOR
21

22. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos
¿ Cómo se produce este flujo de electrones?
Seguramente usted recuerda que los electrones libres tienen su propio movimiento
dentro de sus respectivos átomos. Pero es preciso transportar ese movimiento a
corriente, a lo largo del conductor.
Para lograrlo tenemos que utilizar algún dispositivos que se encargue de hacer
saltar un electrón de un átomo a otro; ese electrón desaloja a otro de un átomo
vecino y éste a su vez otro y así sucesivamente.
El dispositivo que causa ese movimiento de electrones, se denomina FUENTE DE
ENERGÍA, y podría ser una pila como las que se utilizan para el funcionamiento
de radios portátiles, lámparas de mano (linternas), etc.
¿ Qué se requiere para mantener la corriente eléctrica?
Para mantener la corriente eléctrica es necesario:
Una fuerza electromotriz (F.E.M), que saque los electrones libres de sus orbitas y
reponga los que van saliendo
LA F.E.M ES SUMINISTRADA POR UNA FUENTE DE ENERGÍA
ELÉCTRICA
Un conductor eléctrico. Su función es de servir de camino a los electrones de un
terminal de la fuente de energía, a través de la carga o receptor donde la corriente
va a realizar su trabajo hasta el otro terminal de la fuente.
Que el recorrido de los electrones sea continua a través del material usado del
conductor.
Cuando en un conductor hay movimiento de electrones existe corriente eléctrica.
22

23. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

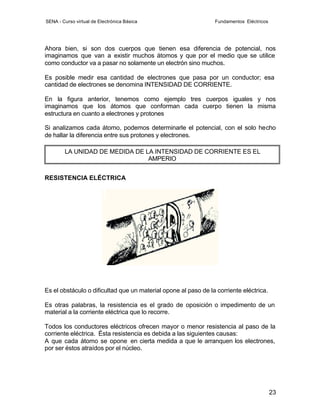

Ahora bien, si son dos cuerpos que tienen esa diferencia de potencial, nos
imaginamos que van a existir muchos átomos y que por el medio que se utilice
como conductor va a pasar no solamente un electrón sino muchos.
Es posible medir esa cantidad de electrones que pasa por un conductor; esa
cantidad de electrones se denomina INTENSIDAD DE CORRIENTE.
En la figura anterior, tenemos como ejemplo tres cuerpos iguales y nos
imaginamos que los átomos que conforman cada cuerpo tienen la misma
estructura en cuanto a electrones y protones
Si analizamos cada átomo, podemos determinarle el potencial, con el solo hecho
de hallar la diferencia entre sus protones y electrones.
LA UNIDAD DE MEDIDA DE LA INTENSIDAD DE CORRIENTE ES EL
AMPERIO
RESISTENCIA ELÉCTRICA
Es el obstáculo o dificultad que un material opone al paso de la corriente eléctrica.
Es otras palabras, la resistencia es el grado de oposición o impedimento de un
material a la corriente eléctrica que lo recorre.
Todos los conductores eléctricos ofrecen mayor o menor resistencia al paso de la
corriente eléctrica. Ésta resistencia es debida a las siguientes causas:
A que cada átomo se opone en cierta medida a que le arranquen los electrones,
por ser éstos atraídos por el núcleo.
23

24. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

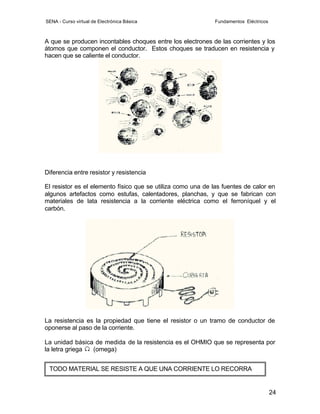

A que se producen incontables choques entre los electrones de las corrientes y los
átomos que componen el conductor. Estos choques se traducen en resistencia y
hacen que se caliente el conductor.
Diferencia entre resistor y resistencia
El resistor es el elemento físico que se utiliza como una de las fuentes de calor en
algunos artefactos como estufas, calentadores, planchas, y que se fabrican con
materiales de lata resistencia a la corriente eléctrica como el ferroníquel y el
carbón.
La resistencia es la propiedad que tiene el resistor o un tramo de conductor de
oponerse al paso de la corriente.
La unidad básica de medida de la resistencia es el OHMIO que se representa por
la letra griega (omega)
TODO MATERIAL SE RESISTE A QUE UNA CORRIENTE LO RECORRA
24

25. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

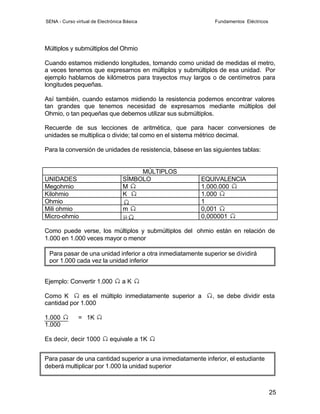

Múltiplos y submúltiplos del Ohmio
Cuando estamos midiendo longitudes, tomando como unidad de medidas el metro,
a veces tenemos que expresarnos en múltiplos y submúltiplos de esa unidad. Por
ejemplo hablamos de kilómetros para trayectos muy largos o de centímetros para
longitudes pequeñas.
Así también, cuando estamos midiendo la resistencia podemos encontrar valores
tan grandes que tenemos necesidad de expresarnos mediante múltiplos del
Ohmio, o tan pequeñas que debemos utilizar sus submúltiplos.
Recuerde de sus lecciones de aritmética, que para hacer conversiones de
unidades se multiplica o divide; tal como en el sistema métrico decimal.
Para la conversión de unidades de resistencia, básese en las siguientes tablas:
MÚLTIPLOS
UNIDADES SÍMBOLO EQUIVALENCIA
Megohmio M 1.000.000
Kilohmio K 1.000
Ohmio 1
Mili ohmio m 0,001
Micro-ohmio 0,000001
Como puede verse, los múltiplos y submúltiplos del ohmio están en relación de
1.000 en 1.000 veces mayor o menor
Para pasar de una unidad inferior a otra inmediatamente superior se dividirá
por 1.000 cada vez la unidad inferior
Ejemplo: Convertir 1.000 aK
Como K es el múltiplo inmediatamente superior a , se debe dividir esta
cantidad por 1.000
1.000 = 1K
1.000
Es decir, decir 1000 equivale a 1K
Para pasar de una cantidad superior a una inmediatamente inferior, el estudiante
deberá multiplicar por 1.000 la unidad superior
Ejemplo: convertir 1K? a ?
25

26. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

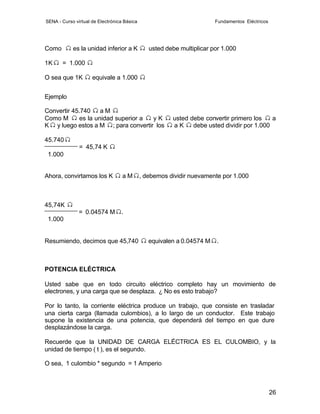

Como es la unidad inferior a K usted debe multiplicar por 1.000
1K = 1.000
O sea que 1K equivale a 1.000
Ejemplo
Convertir 45.740 aM
Como M es la unidad superior a yK usted debe convertir primero los a
K y luego estos a M ; para convertir los aK debe usted dividir por 1.000
45.740
= 45,74 K
1.000
Ahora, convirtamos los K aM , debemos dividir nuevamente por 1.000
45,74K
= 0.04574 M .
1.000
Resumiendo, decimos que 45,740 equivalen a 0.04574 M .
POTENCIA ELÉCTRICA
Usted sabe que en todo circuito eléctrico completo hay un movimiento de
electrones, y una carga que se desplaza. ¿ No es esto trabajo?
Por lo tanto, la corriente eléctrica produce un trabajo, que consiste en trasladar
una cierta carga (llamada culombios), a lo largo de un conductor. Este trabajo
supone la existencia de una potencia, que dependerá del tiempo en que dure
desplazándose la carga.
Recuerde que la UNIDAD DE CARGA ELÉCTRICA ES EL CULOMBIO, y la
unidad de tiempo ( t ), es el segundo.
O sea, 1 culombio * segundo = 1 Amperio
26

27. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

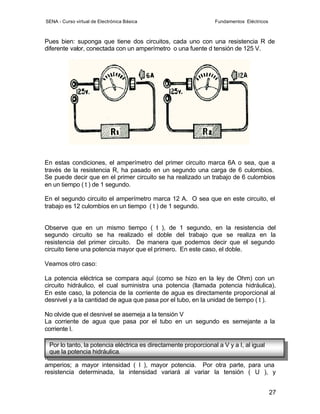

Pues bien: suponga que tiene dos circuitos, cada uno con una resistencia R de
diferente valor, conectada con un amperímetro o una fuente d tensión de 125 V.
En estas condiciones, el amperímetro del primer circuito marca 6A o sea, que a
través de la resistencia R, ha pasado en un segundo una carga de 6 culombios.
Se puede decir que en el primer circuito se ha realizado un trabajo de 6 culombios
en un tiempo ( t ) de 1 segundo.
En el segundo circuito el amperímetro marca 12 A. O sea que en este circuito, el
trabajo es 12 culombios en un tiempo ( t ) de 1 segundo.
Observe que en un mismo tiempo ( t ), de 1 segundo, en la resistencia del
segundo circuito se ha realizado el doble del trabajo que se realiza en la
resistencia del primer circuito. De manera que podemos decir que el segundo
circuito tiene una potencia mayor que el primero. En este caso, el doble.
Veamos otro caso:
La potencia eléctrica se compara aquí (como se hizo en la ley de Ohm) con un
circuito hidráulico, el cual suministra una potencia (llamada potencia hidráulica).
En este caso, la potencia de la corriente de agua es directamente proporcional al
desnivel y a la cantidad de agua que pasa por el tubo, en la unidad de tiempo ( t ).
No olvide que el desnivel se asemeja a la tensión V
La corriente de agua que pasa por el tubo en un segundo es semejante a la
corriente I.
Por lo tanto, la potencia eléctrica es directamente proporcional a V y a I, al igual
En los anteriores ejemplos, cabe de ver una misma diferencia de potencial o
que la potencia hidráulica.
tensión ( V ), la potencia de una resistencia se manifiesta por el consumo de
amperios; a mayor intensidad ( I ), mayor potencia. Por otra parte, para una
resistencia determinada, la intensidad variará al variar la tensión ( U ), y
27

28. SENA - Curso virtual de Electrónica Básica Fundamentos Eléctricos

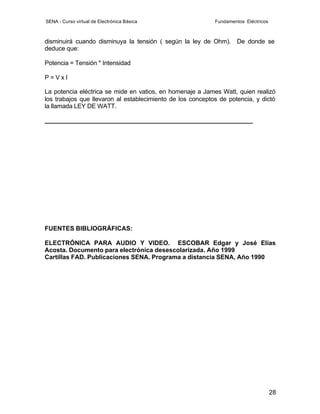

disminuirá cuando disminuya la tensión ( según la ley de Ohm). De donde se
deduce que:
Potencia = Tensión * Intensidad
P=VxI
La potencia eléctrica se mide en vatios, en homenaje a James Watt, quien realizó
los trabajos que llevaron al establecimiento de los conceptos de potencia, y dictó
la llamada LEY DE WATT.
___________________________________________________________
FUENTES BIBLIOGRÁFICAS:
ELECTRÓNICA PARA AUDIO Y VIDEO. ESCOBAR Edgar y José Elías
Acosta. Documento para electrónica desescolarizada. Año 1999
Cartillas FAD. Publicaciones SENA. Programa a distancia SENA, Año 1990
28
