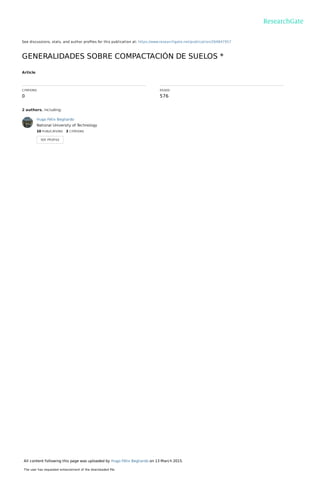

1. See discussions, stats, and author profiles for this publication at: https://www.researchgate.net/publication/264847957
GENERALIDADES SOBRE COMPACTACIÓN DE SUELOS *
Article
CITATIONS
0
READS
576
2 authors, including:
Hugo Félix Begliardo
National University of Technology
10 PUBLICATIONS 3 CITATIONS
SEE PROFILE
All content following this page was uploaded by Hugo Félix Begliardo on 13 March 2015.
The user has requested enhancement of the downloaded file.

2. 1
Serie: Notas Técnicas
NT- 003, Agosto de 2005

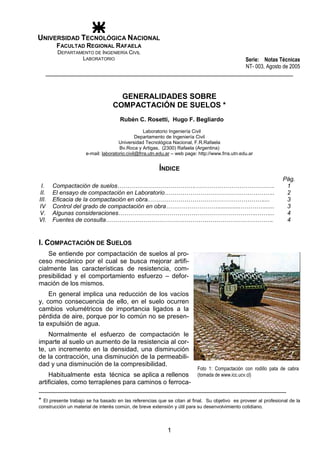

GENERALIDADES SOBRE
COMPACTACIÓN DE SUELOS *
Rubén C. Rosetti, Hugo F. Begliardo
Laboratorio Ingeniería Civil
Departamento de Ingeniería Civil
Universidad Tecnológica Nacional, F.R.Rafaela
Bv.Roca y Artigas, (2300) Rafaela (Argentina)
e-mail: laboratorio.civil@frra.utn.edu.ar – web page: http://www.frra.utn.edu.ar
ÍNDICE
Pág.
I. Compactación de suelos………………………………….…………………………………. 1
II. El ensayo de compactación en Laboratorio……………………………………………….. 2
III. Eficacia de la compactación en obra..………………………………………………….... 3
IV Control del grado de compactación en obra……………………….............…………...... 3
V. Algunas consideraciones……………………………………………………………..……... 4
VI. Fuentes de consulta…………………………………………………………………………. 4
I. COMPACTACIÓN DE SUELOS
Se entiende por compactación de suelos al pro-
ceso mecánico por el cual se busca mejorar artifi-
cialmente las características de resistencia, com-
presibilidad y el comportamiento esfuerzo – defor-
mación de los mismos.
En general implica una reducción de los vacíos
y, como consecuencia de ello, en el suelo ocurren
cambios volumétricos de importancia ligados a la
pérdida de aire, porque por lo común no se presen-
ta expulsión de agua.
Normalmente el esfuerzo de compactación le
imparte al suelo un aumento de la resistencia al cor-
te, un incremento en la densidad, una disminución
de la contracción, una disminución de la permeabili-
dad y una disminución de la compresibilidad.
Habitualmente esta técnica se aplica a rellenos
artificiales, como terraplenes para caminos o ferroca-
* El presente trabajo se ha basado en las referencias que se citan al final. Su objetivo es proveer al profesional de la
construcción un material de interés común, de breve extensión y útil para su desenvolvimiento cotidiano.
UNIVERSIDAD TECNOLÓGICA NACIONAL
FACULTAD REGIONAL RAFAELA
DEPARTAMENTO DE INGENIERÍA CIVIL
LABORATORIO
Foto 1: Compactación con rodillo pata de cabra
(tomada de www.icc.ucv.cl)

3. 2

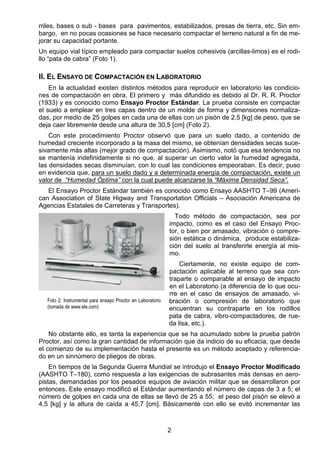

rriles, bases o sub - bases para pavimentos, estabilizados, presas de tierra, etc. Sin em-
bargo, en no pocas ocasiones se hace necesario compactar el terreno natural a fin de me-
jorar su capacidad portante.
Un equipo vial típico empleado para compactar suelos cohesivos (arcillas-limos) es el rodi-
llo “pata de cabra” (Foto 1).
II. EL ENSAYO DE COMPACTACIÓN EN LABORATORIO
En la actualidad existen distintos métodos para reproducir en laboratorio las condicio-
nes de compactación en obra. El primero y más difundido es debido al Dr. R. R. Proctor
(1933) y es conocido como Ensayo Proctor Estándar. La prueba consiste en compactar
el suelo a emplear en tres capas dentro de un molde de forma y dimensiones normaliza-
das, por medio de 25 golpes en cada una de ellas con un pisón de 2,5 [kg] de peso, que se
deja caer libremente desde una altura de 30,5 [cm] (Foto 2).
Con este procedimiento Proctor observó que para un suelo dado, a contenido de
humedad creciente incorporado a la masa del mismo, se obtenían densidades secas suce-
sivamente más altas (mejor grado de compactación). Asimismo, notó que esa tendencia no
se mantenía indefinidamente si no que, al superar un cierto valor la humedad agregada,
las densidades secas disminuían, con lo cual las condiciones empeoraban. Es decir, puso
en evidencia que, para un suelo dado y a determinada energía de compactación, existe un
valor de “Humedad Óptima” con la cual puede alcanzarse la “Máxima Densidad Seca”.
El Ensayo Proctor Estándar también es conocido como Ensayo AASHTO T–99 (Ameri-
can Association of State Higway and Transportation Officials – Asociación Americana de
Agencias Estatales de Carreteras y Transportes).
Todo método de compactación, sea por
impacto, como es el caso del Ensayo Proc-
tor, o bien por amasado, vibración o compre-
sión estática o dinámica, produce estabiliza-
ción del suelo al transferirle energía al mis-
mo.
Ciertamente, no existe equipo de com-
pactación aplicable al terreno que sea con-
traparte o comparable al ensayo de impacto
en el Laboratorio (a diferencia de lo que ocu-
rre en el caso de ensayos de amasado, vi-
bración o compresión de laboratorio que
encuentran su contraparte en los rodillos
pata de cabra, vibro-compactadores, de rue-
da lisa, etc.).
No obstante ello, es tanta la experiencia que se ha acumulado sobre la prueba patrón
Proctor, así como la gran cantidad de información que da indicio de su eficacia, que desde
el comienzo de su implementación hasta el presente es un método aceptado y referencia-
do en un sinnúmero de pliegos de obras.
En tiempos de la Segunda Guerra Mundial se introdujo el Ensayo Proctor Modificado
(AASHTO T–180), como respuesta a las exigencias de subrasantes más densas en aero-
pistas, demandadas por los pesados equipos de aviación militar que se desarrollaron por
entonces. Este ensayo modificó el Estándar aumentando el número de capas de 3 a 5; el
número de golpes en cada una de ellas se llevó de 25 a 55; el peso del pisón se elevó a
4,5 [kg] y la altura de caída a 45,7 [cm]. Básicamente con ello se evitó incrementar las
Foto 2: Instrumental para ensayo Proctor en Laboratorio
(tomada de www.ele.com)

4. 3
compactaciones relativas por encima del 100% del Proctor Normal o Estándar, y la dificul-
tad que presentan algunos suelos en ser compactados en campo cuando su humedad óp-
tima, determinada por ésta última prueba, es cercana al Límite Plástico.
Comparando los resultados entre ambos, para un mismo suelo, se puede comprobar
que el Modificado provee valores de Densidad Seca Máxima más elevados, a consecuen-
cia de la mayor energía aportada, en correspondencia con menores valores de Humedad
Óptima.
Actualmente, ambas pruebas cuentan con variantes a las formas originales. La elec-
ción del tipo de ensayo a efectuar dependerá, básicamente, de la naturaleza de la obra a
realizar.
III. EFICACIA DE LA COMPACTACIÓN EN OBRA
La eficacia de la compactación que se puede lograr en obra depende, entre otros facto-
res, de:
• Naturaleza del suelo a compactar.
• Elección adecuada del equipo: tipo, peso, presión de inflado de neumáticos, área
de contacto, frecuencia de vibración, etc.
• La energía específica de compactación (energía que se le entrega al suelo por uni-
dad de volumen durante el proceso mecánico de que se trate).
• Contenido de humedad del suelo.
• Cantidad y espesor de las capas del terraplén.
• Número de pasadas del equipo de compactación.
Los métodos usados para la compactación dependen del tipo de suelo. Los fricciona-
les, como las arenas, se compactan eficientemente por métodos vibratorios (placas vibra-
torias), mientras que los suelos tipo arcillosos se compactan mejor por métodos estáticos
(rodillos pata de cabra, rodillos neumáticos, rodillos lisos).
IV. CONTROL DEL GRADO DE COMPACTACIÓN EN OBRA
Se define como Grado de Compactación (GC) de un suelo compactado a la relación,
en porcentaje, entre la Densidad Seca alcanzada en obra y la Densidad Máxima Seca ob-
tenida en laboratorio para el mismo suelo (Ensayo “Proctor” Estándar o Modificado)
GC [%] = Densidad Seca del suelo “in situ” x 100
Densidad Máxima Seca de laboratorio
El control en obra se hace generalmente realizando ensayos de determinación del GC
y comparando sus resultados con el porcentaje prescripto en pliegos (90%, 95%, 100%,
etc.), lo cual depende del destino y de la importancia de la obra (1)
.
Entre los métodos para determinar la Densidad Seca en obra, son tres los más utiliza-
dos:
- Método de la arena.
- Método del volumenómetro (o de la membrana de goma).
- Densímetros nucleares.
(1)
Es común encontrar en Pliegos exigencias de porcentajes mínimos de compactación que no se co-
rresponden con el destino de la obra a ejecutar. También es frecuente que no se indique el tipo de ensayo a
ejecutar lo cual provoca desorientación en los profesionales a cargo de la dirección, inspección o ejecución
y en las empresas constructoras. En buena medida ello es debido a que habitualmente tales pliegos son
copia de copia, o adaptación de originales, sin un adecuado control profesional antes de su aprobación.

5. 4

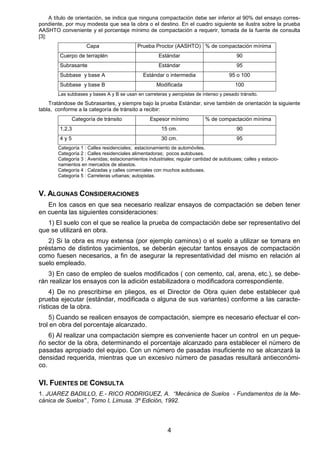

A título de orientación, se indica que ninguna compactación debe ser inferior al 90% del ensayo corres-
pondiente, por muy modesta que sea la obra o el destino. En el cuadro siguiente se ilustra sobre la prueba
AASHTO conveniente y el porcentaje mínimo de compactación a requerir, tomada de la fuente de consulta
[3]:
Capa Prueba Proctor (AASHTO) % de compactación mínima
Cuerpo de terraplén Estándar 90
Subrasante Estándar 95
Subbase y base A Estándar o intermedia 95 o 100
Subbase y base B Modificada 100
Las subbases y bases A y B se usan en carreteras y aeropistas de intenso y pesado tránsito.
Tratándose de Subrasantes, y siempre bajo la prueba Estándar, sirve también de orientación la siguiente
tabla, conforme a la categoría de tránsito a recibir:
Categoría de tránsito Espesor mínimo % de compactación mínima
1,2,3 15 cm. 90
4 y 5 30 cm. 95
Categoría 1 : Calles residenciales; estacionamiento de automóviles.
Categoría 2 : Calles residenciales alimentadoras; pocos autobuses.
Categoría 3 : Avenidas; estacionamientos industriales; regular cantidad de autobuses; calles y estacio-
namientos en mercados de abastos.
Categoría 4 : Calzadas y calles comerciales con muchos autobuses.
Categoría 5 : Carreteras urbanas; autopistas.
V. ALGUNAS CONSIDERACIONES
En los casos en que sea necesario realizar ensayos de compactación se deben tener
en cuenta las siguientes consideraciones:
1) El suelo con el que se realice la prueba de compactación debe ser representativo del
que se utilizará en obra.
2) Si la obra es muy extensa (por ejemplo caminos) o el suelo a utilizar se tomara en
préstamo de distintos yacimientos, se deberán ejecutar tantos ensayos de compactación
como fuesen necesarios, a fin de asegurar la representatividad del mismo en relación al
suelo empleado.
3) En caso de empleo de suelos modificados ( con cemento, cal, arena, etc.), se debe-
rán realizar los ensayos con la adición estabilizadora o modificadora correspondiente.
4) De no prescribirse en pliegos, es el Director de Obra quien debe establecer qué
prueba ejecutar (estándar, modificada o alguna de sus variantes) conforme a las caracte-
rísticas de la obra.
5) Cuando se realicen ensayos de compactación, siempre es necesario efectuar el con-
trol en obra del porcentaje alcanzado.
6) Al realizar una compactación siempre es conveniente hacer un control en un peque-
ño sector de la obra, determinando el porcentaje alcanzado para establecer el número de
pasadas apropiado del equipo. Con un número de pasadas insuficiente no se alcanzará la
densidad requerida, mientras que un excesivo número de pasadas resultará antieconómi-
co.
VI. FUENTES DE CONSULTA
1. JUAREZ BADILLO, E.- RICO RODRIGUEZ, A. “Mecánica de Suelos - Fundamentos de la Me-
cánica de Suelos” , Tomo I, Limusa. 3º Edición, 1992.

6. 5

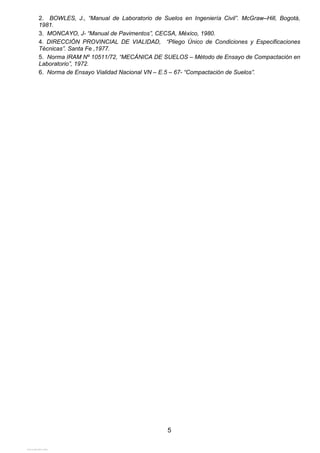

2. BOWLES, J., “Manual de Laboratorio de Suelos en Ingeniería Civil”. McGraw–Hill, Bogotá,
1981.
3. MONCAYO, J- “Manual de Pavimentos”, CECSA, México, 1980.
4. DIRECCIÓN PROVINCIAL DE VIALIDAD, “Pliego Único de Condiciones y Especificaciones
Técnicas”. Santa Fe ,1977.
5. Norma IRAM Nº 10511/72, “MECÁNICA DE SUELOS – Método de Ensayo de Compactación en
Laboratorio”, 1972.
6. Norma de Ensayo Vialidad Nacional VN – E.5 – 67- “Compactación de Suelos”.
