Geologia Estructural
- 1. GEOLOGIA ESTRUCTURAL Ing. Ninfa Montilla (M.Sc.) Ing. Ninfa Montilla ( M.Sc .) Ing. Ninfa Montilla (M.Sc.)
- 2. CONTROL ESTRUCTURAL ESTRUCTURAS PRESENTE HERRAMIENTAS PATRON EN EL YACIMIENTO TECTÓNICO ANTICLINAL SISMICA 3D DIRECCION DE ESFUERZO TIPOS DE FALLAS SECCION CAMPO DE ESTRUCTURAL ESFUERZO TIPOS DE DISCORDANCIAS MAPA FRACTURA ESTRUCTURAL MICROTECTÓNICA EN NUCLEOS
- 3. DEFORMACIÓN DE LAS ROCAS POSICIÓN ORIGINAL (SIN DEFORMACIÓN) DEFORMACIÓN PLEGAMIENTO Y FALLAMIENTO
- 4.
- 5.
- 6. TIPOS DE ANTICLINALES SIMETRICO ASIMETRICO RECUMBENTE o RECOSTADO Los dos flancos buzan en Los dos flancos buzan en REBATIDO Los dos flancos buzan en sentidos opuestos y el sentidos opuestos y el Los dos flancos buzan en sentidos opuestos, un plano axial es vertical plano axial es inclinado el mismo sentido y un flanco está volcado y Flanco está volcado el plano axial es horizontal
- 7. ANTICLINAL SINCLINAL ANTICLINAL Y SINCLINAL SIMETRICOS TIPOS DE PLIEGUES SIMETRICO ASIMETRICO RECUMBENTE
- 8.
- 9.
- 10. PLIEGUE SINCLINAL (CARRETERA SANTA ANABOCONÓ, ESTADO TRUJILLO) FORMACIÓN PEÑAS ALTAS CRETÁCICO
- 11.

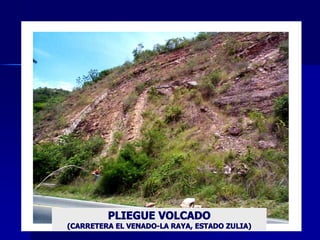

- 12. PLIEGUE VOLCADO (CARRETERA EL VENADOLA RAYA, ESTADO ZULIA) FORMACIÓN MISOA EOCENO INFERIOR
- 13.
- 14.
- 15.
- 16. INFORMACION INFORMACION SISMICA DETALLADA PRESIONES ORIGINALES DECLINACION DE PRESION PRUEBAS DE PRODUCCION HISTORIAS DE PRODUCCION PRUEBAS DE INTERFERENCIA NUCLEOS MUESTRAS DE PAREDSWS
- 17.
- 18.
- 19.
- 20.
- 21.
- 22. DESPUÈS DE LA EROSIÒN FALLAS NORMALES
- 25. FALLAS INVERSAS INVERSA CORRIMIENTO FALLA DE CORRIMIENTO ES AQUELLA FALLA INVERSA ES AQUELLA EN QUE EL FALLA INVERSA DE BAJ O ÀNGULO. BLOQUE POR ENCIMA DEL PLANO (HANGING WALL) HA SIDO LEVANTADO EN RELACIÒN CON EL BLOQUE POR DEBAJ O DEL PLANO (FOOT WALL). SALTO (THROW) ES EL DESPLAZAMIENTO VERTICAL DE UNA FALLA HEAVE ES EL DESPLAZAMIENTO HORIZONTAL DE UNA FALLA ANTES DE LA EROSIÒN DESPUÈS DE LA EROSIÒN
- 26. RECONOCIMEINTO DE FALLAS EN REGISTROS DE POZOS SECCIÒN OMITIDA EN POZO 2 EL INTERVALO AB DEL POZO 1 ES OMITIDO POR FALLAMIENTO NORMAL EN EL POZO 2 SECCIÒN REPETIDA EN POZO 2 EL INTERVALO AB DEL POZO 1 ES REPETIDO POR FALLAMIENTO INVERSO EN EL POZO 2
- 27.
- 28. SOBRECORRIMIENTO CAMPO LAS CRUCES CUENCA DE MARACAIBO
- 29.
- 30.
- 33.
- 35.

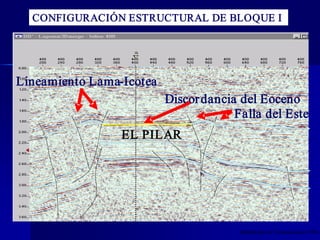

- 38. CONFIGURACIÓN ESTRUCTURAL DE BLOQUE I Lineamiento LamaIcotea Discor dancia del Eoceno Falla del Este EL PILAR Modificado de Tecnosinergia (1998)
- 40.
- 43. FALLAS ACTIVAS VENEZUELA OCCIDENTAL
- 44.
- 47. PLEGAMIENTO Y FALLAMIENTO SECCIÓN ESTRUCTURAL LA BORRACHA LECHERÍAS
- 51. DISCORDANCIAS INCONFORMIDAD, ACORDANCIA DISCORDANCIA ANGULAR (NONCOMFORMITY) (ANGULAR UNCONFORMITY): DISCORDANCIA PARALELA DISCONFORMIDAD (DISCONFORMITY): (PARACONFORMITY

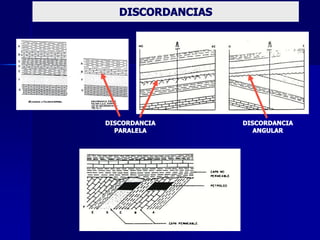

- 52. DISCORDANCIAS DISCORDANCIA DISCORDANCIA PARALELA ANGULAR
- 53. DISCORDANCIA DEL EOCENOMIOCENO ESTADO ZULIA
- 54. CORRELACIÓN Y TRUNCAMIENTO DE LOS INTERVALOS EOCENOS CONTRA LA DISCORDANCIA TRUNCAMIENTO SO NE PDVSAPetr óleo y Gas, S.A.
- 55. DISCORDANCIA ANGULAR DEL EOCENOMIOCENO BLOQUE I LAGO DE MARACAIBO
- 56. DISCORDANCIA DEL EOCENOMIOCENO LAGO DE MARACAIBO
- 57. DISCORDANCIA ANGULAR DEL EOCENOMIOCENO LAGO DE MARACAIBO
- 58. REGISTRO DE POZO VLA829 BUZAMIENTOS REGISTRO ELÉCTRICO MIOCENO DISCORDANCIA EOCENO
