PRACTICA DE
TIPOS DE FALLAS GEOLOGICAS
DEFINICION DE FALLA GEOLÓGICA.
Una falla, en geología, es una discontinuidad que se forma en las rocas superficiales
de la Tierra (hasta unos 200 km de profundidad) por fractura, cuando las fuerzas
tectónicas superan la resistencia de las rocas. La zona de ruptura tiene una
superficie generalmente bien definida denominada plano de falla y su formación va
acompañada de un deslizamiento de las rocas tangencial a este plano.
El movimiento causante de la dislocación puede tener diversas direcciones: vertical,
horizontal o una combinación de ambas. En las masas montañosas que se han
alzado por movimiento de fallas, el desplazamiento puede ser de miles de metros y
muestra el efecto acumulado, durante largos periodos, de pequeños e
imperceptibles desplazamientos, en vez de un gran levantamiento único. Sin
embargo, cuando la actividad en una falla es repentina y brusca, se puede producir
un gran terremoto, e incluso una ruptura de la superficie terrestre, generando una
forma topográfica llamada escarpe de falla.
Una falla es una grieta en la corteza terrestre. Generalmente, las fallas están
asociadas con, o forman, los límites entre las placas tectónicas de la Tierra. En una
falla activa, las piezas de la corteza de la Tierra a lo largo de la falla, se mueven con
el transcurrir del tiempo. El movimiento de estas rocas puede causar terremotos. Las
fallas inactivas son aquellas que en algún momento tuvieron movimiento a lo largo
de ellas pero que ya no se desplazan. El tipo de movimiento a lo largo de una falla
depende del tipo de falla. A continuación describimos los pricipales tipos de fallas.
I N G E N I E R I A C I V I L

3. ESCUELA MILITAR DE INGENIERIA
“MCAL. ANTONIO JOSE DE SUCRE”
COCHABAMBA-BOLIVIA

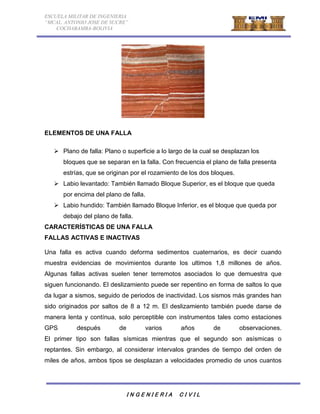

ELEMENTOS DE UNA FALLA
 Plano de falla: Plano o superficie a lo largo de la cual se desplazan los
bloques que se separan en la falla. Con frecuencia el plano de falla presenta
estrías, que se originan por el rozamiento de los dos bloques.
 Labio levantado: También llamado Bloque Superior, es el bloque que queda
por encima del plano de falla.
 Labio hundido: También llamado Bloque Inferior, es el bloque que queda por
debajo del plano de falla.
CARACTERÍSTICAS DE UNA FALLA
FALLAS ACTIVAS E INACTIVAS
Una falla es activa cuando deforma sedimentos cuaternarios, es decir cuando
muestra evidencias de movimientos durante los ultimos 1,8 millones de años.
Algunas fallas activas suelen tener terremotos asociados lo que demuestra que
siguen funcionando. El deslizamiento puede ser repentino en forma de saltos lo que
da lugar a sismos, seguido de periodos de inactividad. Los sismos más grandes han
sido originados por saltos de 8 a 12 m. El deslizamiento también puede darse de
manera lenta y contínua, solo perceptible con instrumentos tales como estaciones
GPS después de varios años de observaciones.
El primer tipo son fallas sísmicas mientras que el segundo son asísmicas o
reptantes. Sin embargo, al considerar intervalos grandes de tiempo del orden de
miles de años, ambos tipos se desplazan a velocidades promedio de unos cuantos
I N G E N I E R I A C I V I L

4. ESCUELA MILITAR DE INGENIERIA
“MCAL. ANTONIO JOSE DE SUCRE”
COCHABAMBA-BOLIVIA

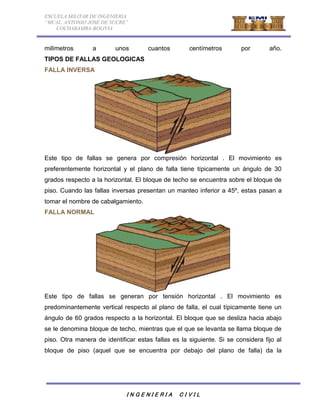

milímetros a unos cuantos centímetros por año.
TIPOS DE FALLAS GEOLOGICAS
FALLA INVERSA
Este tipo de fallas se genera por compresión horizontal . El movimiento es
preferentemente horizontal y el plano de falla tiene típicamente un ángulo de 30
grados respecto a la horizontal. El bloque de techo se encuentra sobre el bloque de
piso. Cuando las fallas inversas presentan un manteo inferior a 45º, estas pasan a
tomar el nombre de cabalgamiento.
FALLA NORMAL
Este tipo de fallas se generan por tensión horizontal . El movimiento es
predominantemente vertical respecto al plano de falla, el cual típicamente tiene un
ángulo de 60 grados respecto a la horizontal. El bloque que se desliza hacia abajo
se le denomina bloque de techo, mientras que el que se levanta se llama bloque de
piso. Otra manera de identificar estas fallas es la siguiente. Si se considera fijo al
bloque de piso (aquel que se encuentra por debajo del plano de falla) da la
I N G E N I E R I A C I V I L

5. ESCUELA MILITAR DE INGENIERIA
“MCAL. ANTONIO JOSE DE SUCRE”
COCHABAMBA-BOLIVIA

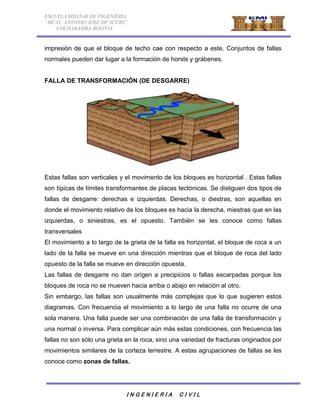

impresión de que el bloque de techo cae con respecto a este. Conjuntos de fallas
normales pueden dar lugar a la formación de horsts y grábenes.
FALLA DE TRANSFORMACIÓN (DE DESGARRE)
Estas fallas son verticales y el movimento de los bloques es horizontal . Estas fallas
son típicas de límites transformantes de placas tectónicas. Se distiguen dos tipos de
fallas de desgarre: derechas e izquierdas. Derechas, o diestras, son aquellas en
donde el movimiento relativo de los bloques es hacia la derecha, miestras que en las
izquierdas, o siniestras, es el opuesto. También se les conoce como fallas
transversales
El movimiento a lo largo de la grieta de la falla es horizontal, el bloque de roca a un
lado de la falla se mueve en una dirección mientras que el bloque de roca del lado
opuesto de la falla se mueve en dirección opuesta.
Las fallas de desgarre no dan orígen a precipicios o fallas escarpadas porque los
bloques de roca no se mueven hacia arriba o abajo en relación al otro.
Sin embargo, las fallas son usualmente más complejas que lo que sugieren estos
diagramas. Con frecuencia el movimiento a lo largo de una falla no ocurre de una
sola manera. Una falla puede ser una combinación de una falla de transformación y
una normal o inversa. Para complicar aún más estas condiciones, con frecuencia las
fallas no son sólo una grieta en la roca, sino una variedad de fracturas originados por
movimientos similares de la corteza terrestre. A estas agrupaciones de fallas se les
conoce como zonas de fallas.
I N G E N I E R I A C I V I L

6. ESCUELA MILITAR DE INGENIERIA
“MCAL. ANTONIO JOSE DE SUCRE”
COCHABAMBA-BOLIVIA
I N G E N I E R I A C I V I L

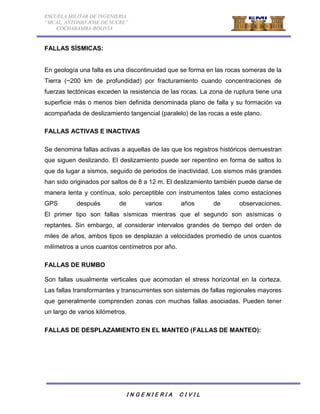

FALLAS SÍSMICAS:
En geología una falla es una discontinuidad que se forma en las rocas someras de la
Tierra (~200 km de profundidad) por fracturamiento cuando concentraciones de
fuerzas tectónicas exceden la resistencia de las rocas. La zona de ruptura tiene una
superficie más o menos bien definida denominada plano de falla y su formación va
acompañada de deslizamiento tangencial (paralelo) de las rocas a este plano.
FALLAS ACTIVAS E INACTIVAS
Se denomina fallas activas a aquellas de las que los registros históricos demuestran
que siguen deslizando. El deslizamiento puede ser repentino en forma de saltos lo
que da lugar a sismos, seguido de periodos de inactividad. Los sismos más grandes
han sido originados por saltos de 8 a 12 m. El deslizamiento también puede darse de
manera lenta y contínua, solo perceptible con instrumentos tales como estaciones
GPS después de varios años de observaciones.
El primer tipo son fallas sísmicas mientras que el segundo son asísmicas o
reptantes. Sin embargo, al considerar intervalos grandes de tiempo del orden de
miles de años, ambos tipos se desplazan a velocidades promedio de unos cuantos
milímetros a unos cuantos centímetros por año.
FALLAS DE RUMBO
Son fallas usualmente verticales que acomodan el stress horizontal en la corteza.
Las fallas transformantes y transcurrentes son sistemas de fallas regionales mayores
que generalmente comprenden zonas con muchas fallas asociadas. Pueden tener
un largo de varios kilómetros.
FALLAS DE DESPLAZAMIENTO EN EL MANTEO (FALLAS DE MANTEO):

7. ESCUELA MILITAR DE INGENIERIA
“MCAL. ANTONIO JOSE DE SUCRE”
COCHABAMBA-BOLIVIA

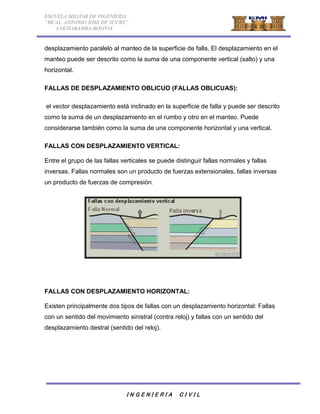

desplazamiento paralelo al manteo de la superficie de falla. El desplazamiento en el
manteo puede ser descrito como la suma de una componente vertical (salto) y una
horizontal.
FALLAS DE DESPLAZAMIENTO OBLICUO (FALLAS OBLICUAS):
el vector desplazamiento está inclinado en la superficie de falla y puede ser descrito
como la suma de un desplazamiento en el rumbo y otro en el manteo. Puede
considerarse también como la suma de una componente horizontal y una vertical.
FALLAS CON DESPLAZAMIENTO VERTICAL:
Entre el grupo de las fallas verticales se puede distinguir fallas normales y fallas
inversas. Fallas normales son un producto de fuerzas extensionales, fallas inversas
un producto de fuerzas de compresión.
FALLAS CON DESPLAZAMIENTO HORIZONTAL:
Existen principalmente dos tipos de fallas con un desplazamiento horizontal: Fallas
con un sentido del movimiento sinistral (contra reloj) y fallas con un sentido del
desplazamiento destral (sentido del reloj).
I N G E N I E R I A C I V I L

8. ESCUELA MILITAR DE INGENIERIA
“MCAL. ANTONIO JOSE DE SUCRE”
COCHABAMBA-BOLIVIA

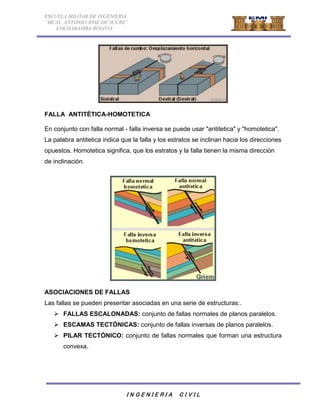

FALLA ANTITÉTICA-HOMOTETICA
En conjunto con falla normal - falla inversa se puede usar "antitetica" y "homotetica".
La palabra antitetica indica que la falla y los estratos se inclinan hacia los direcciones
opuestos. Homotetica significa, que los estratos y la falla tienen la misma dirección
de inclinación.
ASOCIACIONES DE FALLAS
Las fallas se pueden presentar asociadas en una serie de estructuras:.
 FALLAS ESCALONADAS: conjunto de fallas normales de planos paralelos.
 ESCAMAS TECTÓNICAS: conjunto de fallas inversas de planos paralelos.
 PILAR TECTÓNICO: conjunto de fallas normales que forman una estructura
I N G E N I E R I A C I V I L
convexa.

9. ESCUELA MILITAR DE INGENIERIA
“MCAL. ANTONIO JOSE DE SUCRE”
COCHABAMBA-BOLIVIA

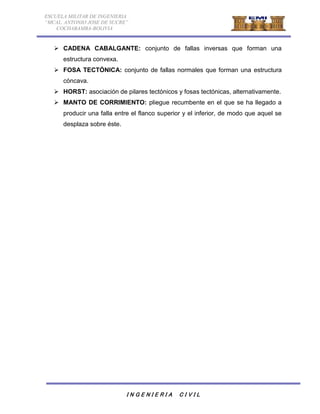

 CADENA CABALGANTE: conjunto de fallas inversas que forman una
I N G E N I E R I A C I V I L
estructura convexa.
 FOSA TECTÓNICA: conjunto de fallas normales que forman una estructura
cóncava.
 HORST: asociación de pilares tectónicos y fosas tectónicas, alternativamente.
 MANTO DE CORRIMIENTO: pliegue recumbente en el que se ha llegado a
producir una falla entre el flanco superior y el inferior, de modo que aquel se
desplaza sobre éste.
