CENTRAL
GEOTÉRMICA
Diego Baracaldo
Juan David Quijano
Lady Salazar
COLEGIO TABORA I.E.D, Grado 1001 JM.

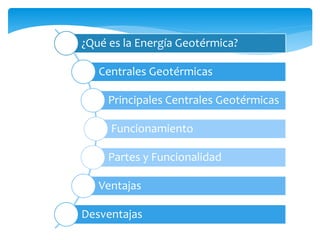

¿Qué es la Energía Geotérmica?
Centrales Geotérmicas
Principales Centrales Geotérmicas
Funcionamiento
Partes y Funcionalidad
Ventajas
Desventajas

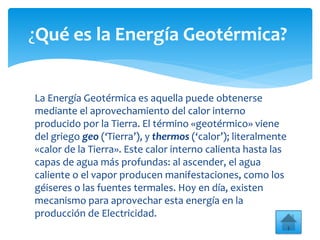

La Energía Geotérmica es aquella puede obtenerse
mediante el aprovechamiento del calor interno
producido por la Tierra. El término «geotérmico» viene
del griego geo (‘Tierra’), y thermos (‘calor’); literalmente
«calor de la Tierra». Este calor interno calienta hasta las
capas de agua más profundas: al ascender, el agua
caliente o el vapor producen manifestaciones, como los
géiseres o las fuentes termales. Hoy en día, existen
mecanismo para aprovechar esta energía en la
producción de Electricidad.
¿Qué es la Energía Geotérmica?

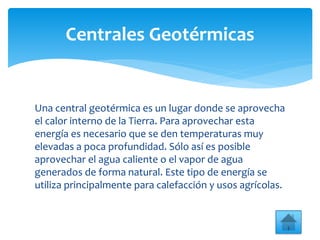

Una central geotérmica es un lugar donde se aprovecha
el calor interno de la Tierra. Para aprovechar esta
energía es necesario que se den temperaturas muy
elevadas a poca profundidad. Sólo así es posible
aprovechar el agua caliente o el vapor de agua
generados de forma natural. Este tipo de energía se
utiliza principalmente para calefacción y usos agrícolas.
Centrales Geotérmicas

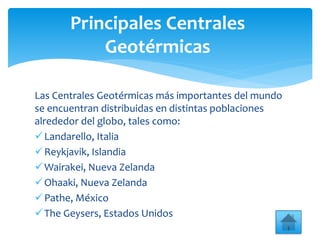

Las Centrales Geotérmicas más importantes del mundo
se encuentran distribuidas en distintas poblaciones
alrededor del globo, tales como:
Landarello, Italia
Reykjavik, Islandia
Wairakei, Nueva Zelanda
Ohaaki, Nueva Zelanda
Pathe, México
The Geysers, Estados Unidos
Principales Centrales
Geotérmicas

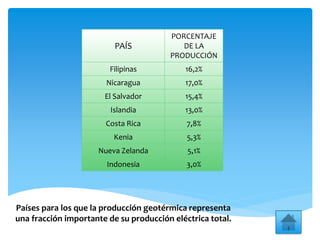

Países para los que la producción geotérmica representa
una fracción importante de su producción eléctrica total.
PAÍS
PORCENTAJE
DE LA
PRODUCCIÓN
Filipinas 16,2%
Nicaragua 17,0%
El Salvador 15,4%
Islandia 13,0%
Costa Rica 7,8%
Kenia 5,3%
Nueva Zelanda 5,1%
Indonesia 3,0%

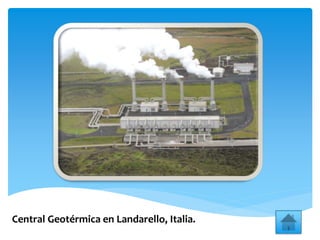

Central Geotérmica en Landarello, Italia.

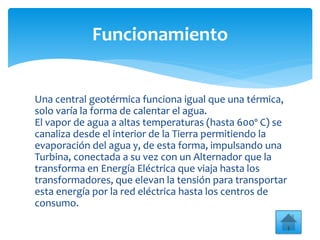

Una central geotérmica funciona igual que una térmica,
solo varía la forma de calentar el agua.
El vapor de agua a altas temperaturas (hasta 600º C) se
canaliza desde el interior de la Tierra permitiendo la
evaporación del agua y, de esta forma, impulsando una
Turbina, conectada a su vez con un Alternador que la
transforma en Energía Eléctrica que viaja hasta los
transformadores, que elevan la tensión para transportar
esta energía por la red eléctrica hasta los centros de
consumo.
Funcionamiento

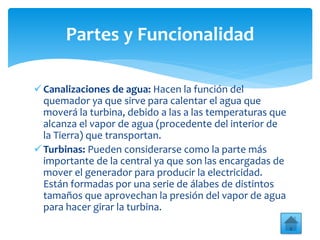

Canalizaciones de agua: Hacen la función del
quemador ya que sirve para calentar el agua que
moverá la turbina, debido a las a las temperaturas que
alcanza el vapor de agua (procedente del interior de
la Tierra) que transportan.
Turbinas: Pueden considerarse como la parte más
importante de la central ya que son las encargadas de
mover el generador para producir la electricidad.
Están formadas por una serie de álabes de distintos
tamaños que aprovechan la presión del vapor de agua
para hacer girar la turbina.
Partes y Funcionalidad

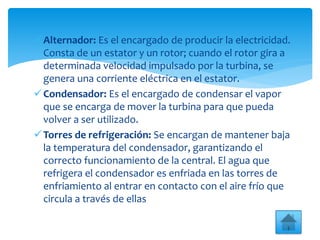

Alternador: Es el encargado de producir la electricidad.
Consta de un estator y un rotor; cuando el rotor gira a
determinada velocidad impulsado por la turbina, se
genera una corriente eléctrica en el estator.
Condensador: Es el encargado de condensar el vapor
que se encarga de mover la turbina para que pueda
volver a ser utilizado.
Torres de refrigeración: Se encargan de mantener baja
la temperatura del condensador, garantizando el
correcto funcionamiento de la central. El agua que
refrigera el condensador es enfriada en las torres de
enfriamiento al entrar en contacto con el aire frío que
circula a través de ellas

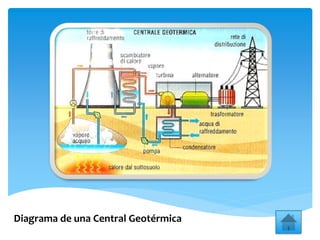

Diagrama de una Central Geotérmica

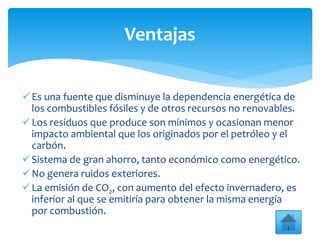

Es una fuente que disminuye la dependencia energética de
los combustibles fósiles y de otros recursos no renovables.
Los residuos que produce son mínimos y ocasionan menor
impacto ambiental que los originados por el petróleo y el
carbón.
Sistema de gran ahorro, tanto económico como energético.
No genera ruidos exteriores.
La emisión de CO2, con aumento del efecto invernadero, es
inferior al que se emitiría para obtener la misma energía
por combustión.
Ventajas

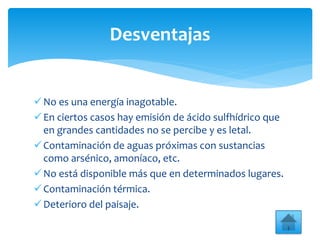

No es una energía inagotable.
En ciertos casos hay emisión de ácido sulfhídrico que
en grandes cantidades no se percibe y es letal.
Contaminación de aguas próximas con sustancias
como arsénico, amoníaco, etc.
No está disponible más que en determinados lugares.
Contaminación térmica.
Deterioro del paisaje.
Desventajas

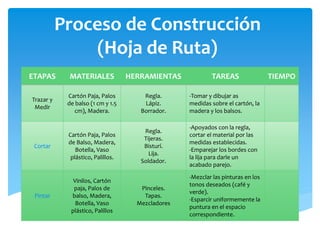

Proceso de Construcción
(Hoja de Ruta)
ETAPAS MATERIALES HERRAMIENTAS TAREAS TIEMPO
Trazar y
Medir
Cartón Paja, Palos
de balso (1 cm y 1.5
cm), Madera.
Regla.
Lápiz.
Borrador.
-Tomar y dibujar as
medidas sobre el cartón, la
madera y los balsos.
Cortar
Cartón Paja, Palos
de Balso, Madera,
Botella, Vaso
plástico, Palillos.
Regla.
Tijeras.
Bisturí.
Lija.
Soldador.
-Apoyados con la regla,
cortar el material por las
medidas establecidas.
-Emparejar los bordes con
la lija para darle un
acabado parejo.
Pintar
Vinilos, Cartón
paja, Palos de
balso, Madera,
Botella, Vaso
plástico, Palillos
Pinceles.
Tapas.
Mezcladores
-Mezclar las pinturas en los
tonos deseados (café y
verde).
-Esparcir uniformemente la
puntura en el espacio
correspondiente.

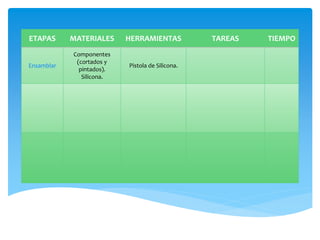

ETAPAS MATERIALES HERRAMIENTAS TAREAS TIEMPO
Ensamblar
Componentes
(cortados y
pintados).
Silicona.
Pistola de Silicona.
 Transformación de la Energía
El Rincón del Vago
http://html.rincondelvago.com/transformacion-de-la-
energia.html
 Energía Geotérmica
Wikipedia: La Enciclopedia Libre
http://es.wikipedia.org/wiki/Energ%C3%ADa_geot%C3%A9rm
ica
 Centrales Geotérmicas
“Jenijos”
http://www.jenijos.com/CENTRALESGEOTERMICAS/central
es_geotermicas.htm
Bibliografía
