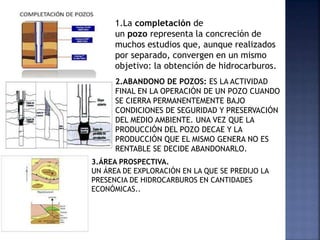

2. 1.La completación de
un pozo representa la concreción de
muchos estudios que, aunque realizados
por separado, convergen en un mismo
objetivo: la obtención de hidrocarburos.
2.ABANDONO DE POZOS: ES LA ACTIVIDAD
FINAL EN LA OPERACIÓN DE UN POZO CUANDO
SE CIERRA PERMANENTEMENTE BAJO
CONDICIONES DE SEGURIDAD Y PRESERVACIÓN
DEL MEDIO AMBIENTE. UNA VEZ QUE LA
PRODUCCIÓN DEL POZO DECAE Y LA
PRODUCCIÓN QUE EL MISMO GENERA NO ES
RENTABLE SE DECIDE ABANDONARLO.
3.ÁREA PROSPECTIVA.
UN ÁREA DE EXPLORACIÓN EN LA QUE SE PREDIJO LA
PRESENCIA DE HIDROCARBUROS EN CANTIDADES
ECONÓMICAS..

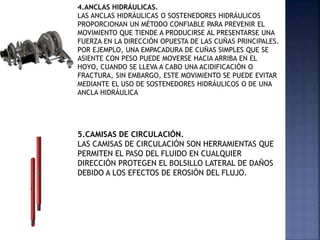

3. 4.ANCLAS HIDRÁULICAS.
LAS ANCLAS HIDRÁULICAS O SOSTENEDORES HIDRÁULICOS
PROPORCIONAN UN MÉTODO CONFIABLE PARA PREVENIR EL
MOVIMIENTO QUE TIENDE A PRODUCIRSE AL PRESENTARSE UNA
FUERZA EN LA DIRECCIÓN OPUESTA DE LAS CUÑAS PRINCIPALES.
POR EJEMPLO, UNA EMPACADURA DE CUÑAS SIMPLES QUE SE
ASIENTE CON PESO PUEDE MOVERSE HACIA ARRIBA EN EL
HOYO, CUANDO SE LLEVA A CABO UNA ACIDIFICACIÓN O
FRACTURA, SIN EMBARGO, ESTE MOVIMIENTO SE PUEDE EVITAR
MEDIANTE EL USO DE SOSTENEDORES HIDRÁULICOS O DE UNA
ANCLA HIDRÁULICA
5.CAMISAS DE CIRCULACIÓN.
LAS CAMISAS DE CIRCULACIÓN SON HERRAMIENTAS QUE
PERMITEN EL PASO DEL FLUIDO EN CUALQUIER
DIRECCIÓN PROTEGEN EL BOLSILLO LATERAL DE DAÑOS
DEBIDO A LOS EFECTOS DE EROSIÓN DEL FLUJO.

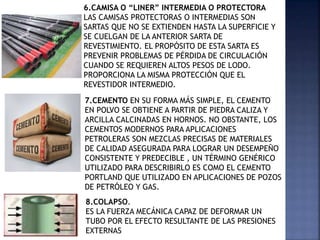

4. 6.CAMISA O “LINER” INTERMEDIA O PROTECTORA
LAS CAMISAS PROTECTORAS O INTERMEDIAS SON
SARTAS QUE NO SE EXTIENDEN HASTA LA SUPERFICIE Y
SE CUELGAN DE LA ANTERIOR SARTA DE
REVESTIMIENTO. EL PROPÓSITO DE ESTA SARTA ES
PREVENIR PROBLEMAS DE PÉRDIDA DE CIRCULACIÓN
CUANDO SE REQUIEREN ALTOS PESOS DE LODO.
PROPORCIONA LA MISMA PROTECCIÓN QUE EL
REVESTIDOR INTERMEDIO.
7.CEMENTO EN SU FORMA MÁS SIMPLE, EL CEMENTO
EN POLVO SE OBTIENE A PARTIR DE PIEDRA CALIZA Y
ARCILLA CALCINADAS EN HORNOS. NO OBSTANTE, LOS
CEMENTOS MODERNOS PARA APLICACIONES
PETROLERAS SON MEZCLAS PRECISAS DE MATERIALES
DE CALIDAD ASEGURADA PARA LOGRAR UN DESEMPEÑO
CONSISTENTE Y PREDECIBLE , UN TÉRMINO GENÉRICO
UTILIZADO PARA DESCRIBIRLO ES COMO EL CEMENTO
PORTLAND QUE UTILIZADO EN APLICACIONES DE POZOS
DE PETRÓLEO Y GAS.
8.COLAPSO.
ES LA FUERZA MECÁNICA CAPAZ DE DEFORMAR UN
TUBO POR EL EFECTO RESULTANTE DE LAS PRESIONES
EXTERNAS

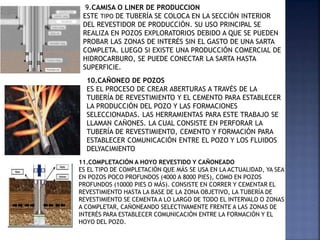

5. 9.CAMISA O LINER DE PRODUCCION
ESTE TIPO DE TUBERÍA SE COLOCA EN LA SECCIÓN INTERIOR
DEL REVESTIDOR DE PRODUCCIÓN. SU USO PRINCIPAL SE
REALIZA EN POZOS EXPLORATORIOS DEBIDO A QUE SE PUEDEN
PROBAR LAS ZONAS DE INTERÉS SIN EL GASTO DE UNA SARTA
COMPLETA. LUEGO SI EXISTE UNA PRODUCCIÓN COMERCIAL DE
HIDROCARBURO, SE PUEDE CONECTAR LA SARTA HASTA
SUPERFICIE.
10.CAÑONEO DE POZOS
ES EL PROCESO DE CREAR ABERTURAS A TRAVÉS DE LA
TUBERÍA DE REVESTIMIENTO Y EL CEMENTO PARA ESTABLECER
LA PRODUCCIÓN DEL POZO Y LAS FORMACIONES
SELECCIONADAS. LAS HERRAMIENTAS PARA ESTE TRABAJO SE
LLAMAN CAÑONES. LA CUAL CONSISTE EN PERFORAR LA
TUBERÍA DE REVESTIMIENTO, CEMENTO Y FORMACIÓN PARA
ESTABLECER COMUNICACIÓN ENTRE EL POZO Y LOS FLUIDOS
DELYACIMIENTO
11.COMPLETACIÓN A HOYO REVESTIDO Y CAÑONEADO
ES EL TIPO DE COMPLETACIÓN QUE MÁS SE USA EN LA ACTUALIDAD, YA SEA
EN POZOS POCO PROFUNDOS (4000 A 8000 PIES), COMO EN POZOS
PROFUNDOS (10000 PIES O MÁS). CONSISTE EN CORRER Y CEMENTAR EL
REVESTIMIENTO HASTA LA BASE DE LA ZONA OBJETIVO, LA TUBERÍA DE
REVESTIMIENTO SE CEMENTA A LO LARGO DE TODO EL INTERVALO O ZONAS
A COMPLETAR, CAÑONEANDO SELECTIVAMENTE FRENTE A LAS ZONAS DE
INTERÉS PARA ESTABLECER COMUNICACIÓN ENTRE LA FORMACIÓN Y EL
HOYO DEL POZO.

6. 12.COMPLETACIÓN A HOYO ABIERTO Ó DESNUDO CON
FORRO O TUBERÍA RANURADA / EMPACADO CON GRAVA.
ESTE TIPO DE COMPLETACIÓN SE UTILIZA MUCHO EN
FORMACIONES NO COMPACTADAS DEBIDO A PROBLEMAS DE
PRODUCCIÓN DE FRAGMENTOS DE ROCAS Y DE LA
FORMACIÓN, DONDE SE PRODUCE GENERALMENTE
PETRÓLEOS PESADOS. EN UNA COMPLETACIÓN CON FORRO,
EL REVESTIDOR SE ASIENTA EN EL TOPE DE LA FORMACIÓN
PRODUCTORA Y SE COLOCA UN FORRO EN EL INTERVALO
CORRESPONDIENTE A LA FORMACIÓN PRODUCTIVA.
13.COMPLETACION A HOYO DESNUDO.
ESTE TIPO DE COMPLETACIÓN SE REALIZA EN ZONAS
DONDE LA FORMACIÓN ESTÁ ALTAMENTE
COMPACTADA, SIENDO EL INTERVALO DE
COMPLETACIÓN O PRODUCCIÓN NORMALMENTE
GRANDE (100 A 400 PIES) Y HOMOGÉNEO EN TODA SU
LONGITUD.
14.COMPLETACION MULTIPLE
ESTE TIPO DE COMPLETACIÓN UTILIZA DOS TUBERÍAS
DE PRODUCCIÓN Y TRES EMPACADURAS..

7. 15.CONDUCTOR MARINO / TUBERÍA HINCADA O PILOTE DE
FUNDACIÓN
ES LA PRIMERA SARTA DE REVESTIMIENTO QUE SE UTILIZA EN LA
PERFORACIÓN CON EL OBJETIVO DE PROTEGER EL SUELO
SUPERFICIAL NO CONSOLIDADO Y BLANDO, ASEGURANDO LA
ESTABILIDAD DE LA SUPERFICIE DONDE ES COLOCADO EL EQUIPO DE
PERFORACIÓN Y GUIAR LA SARTA DE PERFORACIÓN.
16.TUBERÍAS DE REVESTIMIENTO
ES LA PRIMERA SARTA DE REVESTIMIENTO QUE SE UTILIZA EN LA
PERFORACIÓN CON EL OBJETIVO DE PROTEGER EL SUELO
SUPERFICIAL NO CONSOLIDADO Y BLANDO, ASEGURANDO LA
ESTABILIDAD DE LA SUPERFICIE DONDE ES COLOCADO EL EQUIPO DE
PERFORACIÓN Y GUIAR LA SARTA DE PERFORACIÓN Y LAS
SUBSECUENTES
17.CUÑAS
LAS CUÑAS EXISTEN EN UNA GRAN VARIEDAD DE FORMAS. ES
DESEABLE QUE POSEAN UN ÁREA SUPERFICIAL ADECUADA PARA
MANTENER LA EMPACADURA EN POSICIÓN, BAJO LOS
DIFERENCIALES DE PRESIÓN PREVISTOS A TRAVÉS DE ESTA. LAS
CUÑAS DEBEN SER REEMPLAZADAS SI YA SE HAN UTILIZADO UNA
VEZ EN EL POZO.
18.ELEMENTOS SELLANTES:
ESTOS ELEMENTOS SON NORMALMENTE CONSTRUIDOS DE UN
PRODUCTO DE GOMA DE NITRILO Y SE USAN EN APLICACIONES TALES
COMO: INSTALACIONES TÉRMICAS, POZOS CRETÁCICOS Y POZOS
PRODUCTORES DE GAS SECO. CUANDO SE ASIENTA UNA
EMPACADURA, EL ELEMENTO SELLANTE SE COMPRIME DE MANERA
TAL QUE FORMA UN SELLO CONTRA LA PARED DE LA TUBERÍA DE
REVESTIMIENTO

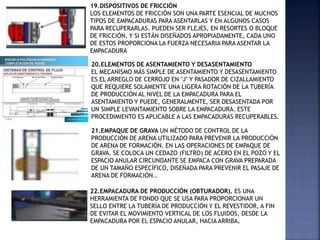

8. 19.DISPOSITIVOS DE FRICCIÓN
LOS ELEMENTOS DE FRICCIÓN SON UNA PARTE ESENCIAL DE MUCHOS
TIPOS DE EMPACADURAS PARA ASENTARLAS Y EN ALGUNOS CASOS
PARA RECUPERARLAS. PUEDEN SER FLEJES, EN RESORTES O BLOQUE
DE FRICCIÓN, Y SI ESTÁN DISEÑADOS APROPIADAMENTE, CADA UNO
DE ESTOS PROPORCIONA LA FUERZA NECESARIA PARA ASENTAR LA
EMPACADURA
20.ELEMENTOS DE ASENTAMIENTO Y DESASENTAMIENTO
EL MECANISMO MÁS SIMPLE DE ASENTAMIENTO Y DESASENTAMIENTO
ES EL ARREGLO DE CERROJO EN "J" Y PASADOR DE CIZALLAMIENTO
QUE REQUIERE SOLAMENTE UNA LIGERA ROTACIÓN DE LA TUBERÍA
DE PRODUCCIÓN AL NIVEL DE LA EMPACADURA PARA EL
ASENTAMIENTO Y PUEDE, GENERALMENTE, SER DESASENTADA POR
UN SIMPLE LEVANTAMIENTO SOBRE LA EMPACADURA. ESTE
PROCEDIMIENTO ES APLICABLE A LAS EMPACADURAS RECUPERABLES.
21.EMPAQUE DE GRAVA UN MÉTODO DE CONTROL DE LA
PRODUCCIÓN DE ARENA UTILIZADO PARA PREVENIR LA PRODUCCIÓN
DE ARENA DE FORMACIÓN. EN LAS OPERACIONES DE EMPAQUE DE
GRAVA, SE COLOCA UN CEDAZO (FILTRO) DE ACERO EN EL POZO Y EL
ESPACIO ANULAR CIRCUNDANTE SE EMPACA CON GRAVA PREPARADA
DE UN TAMAÑO ESPECÍFICO, DISEÑADA PARA PREVENIR EL PASAJE DE
ARENA DE FORMACIÓN..
22.EMPACADURA DE PRODUCCIÓN (OBTURADOR). ES UNA
HERRAMIENTA DE FONDO QUE SE USA PARA PROPORCIONAR UN
SELLO ENTRE LA TUBERÍA DE PRODUCCIÓN Y EL REVESTIDOR, A FIN
DE EVITAR EL MOVIMIENTO VERTICAL DE LOS FLUIDOS, DESDE LA
EMPACADURA POR EL ESPACIO ANULAR, HACIA ARRIBA.

9. 23.EMPACADURAS PERMANENTES
ESTAS SE PUEDEN CORRER CON LA TUBERÍA DE PRODUCCIÓN O SE
PUEDEN COLOCAR CON EQUIPOS DE GUAYA FINA. EN ESTE ÚLTIMO
CASO, SE TOMAN COMO REFERENCIA LOS CUELLOS REGISTRADOS
EN EL PERFIL DE CEMENTACIÓN PARA OBTENER UN ASENTAMIENTO
PRECISO. UNA VEZ ASENTADA LA EMPACADURA, SE DESASIENTA EL
ASENTADOR HIDRÁULICO Y SE SACA LA TUBERÍA JUNTO CON LA
TUBERÍA DE PRODUCCIÓN.
24.EMPACADURA MECÁNICA
EMPACADURAS BAJADAS CON LA TUBERÍA DE PRODUCCIÓN Y SU
ASENTAMIENTO SE LOGRA GIRANDO LA TUBERÍA EN EL SENTIDO
DE LAS AGUJAS DEL RELOJ. EL NUMERO DE VUELTAS ESTA
DETERMINADO POR LA PROFUNDIDAD Y EL DISEÑO DE CADA
FABRICANTE.
25.EMPACADURAS HIDRÁULICAS
SON EQUIPOS COMPUESTOS DE IGUALES MATERIALES QUE
LAS EMPACADURAS MECÁNICAS, LA DIFERENCIA ESTRIBA
EN EL MECANISMO DE ANCLAJE DE ESTAS QUE ES
MEDIANTE PRESIÓN HIDRÁULICA
26.EMPACADURA RECUPERABLE
SON AQUELLAS QUE SE BAJAN CON LA TUBERÍA DE PRODUCCIÓN O
TUBERÍA DE PERFORACIÓN Y SE PUEDEN ASENTAR: POR
COMPRESIÓN, MECÁNICAMENTE E HIDRÁULICAMENTE. DESPUÉS DE
ASENTADAS PUEDEN SER DESASENTADAS Y RECUPERADAS CON LA
MISMA TUBERÍA. LAS EMPACADURAS RECUPERABLES SON PARTE
INTEGRAL DE LA SARTA DE PRODUCCIÓN, POR LO TANTO, AL SACAR
LA TUBERÍA ES NECESARIO SACAR LA EMPACADURA.

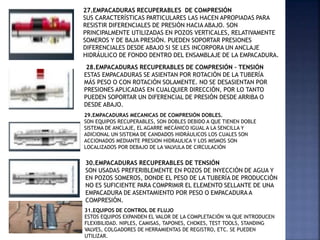

10. 27.EMPACADURAS RECUPERABLES DE COMPRESIÓN
SUS CARACTERÍSTICAS PARTICULARES LAS HACEN APROPIADAS PARA
RESISTIR DIFERENCIALES DE PRESIÓN HACIA ABAJO. SON
PRINCIPALMENTE UTILIZADAS EN POZOS VERTICALES, RELATIVAMENTE
SOMEROS Y DE BAJA PRESIÓN. PUEDEN SOPORTAR PRESIONES
DIFERENCIALES DESDE ABAJO SI SE LES INCORPORA UN ANCLAJE
HIDRÁULICO DE FONDO DENTRO DEL ENSAMBLAJE DE LA EMPACADURA.
28.EMPACADURAS RECUPERABLES DE COMPRESIÓN – TENSIÓN
ESTAS EMPACADURAS SE ASIENTAN POR ROTACIÓN DE LA TUBERÍA
MÁS PESO O CON ROTACIÓN SOLAMENTE. NO SE DESASIENTAN POR
PRESIONES APLICADAS EN CUALQUIER DIRECCIÓN, POR LO TANTO
PUEDEN SOPORTAR UN DIFERENCIAL DE PRESIÓN DESDE ARRIBA O
DESDE ABAJO.
29.EMPACADURAS MECANICAS DE COMPRESIÓN DOBLES.
SON EQUIPOS RECUPERABLES, SON DOBLES DEBIDO A QUE TIENEN DOBLE
SISTEMA DE ANCLAJE, EL AGARRE MECÁNICO IGUAL A LA SENCILLA Y
ADICIONAL UN SISTEMA DE CANDADOS HIDRÁULICOS LOS CUALES SON
ACCIONADOS MEDIANTE PRESION HIDRAULICA Y LOS MISMOS SON
LOCALIZADOS POR DEBAJO DE LA VALVULA DE CIRCULACIÓN
30.EMPACADURAS RECUPERABLES DE TENSIÓN
SON USADAS PREFERIBLEMENTE EN POZOS DE INYECCIÓN DE AGUA Y
EN POZOS SOMEROS, DONDE EL PESO DE LA TUBERÍA DE PRODUCCIÓN
NO ES SUFICIENTE PARA COMPRIMIR EL ELEMENTO SELLANTE DE UNA
EMPACADURA DE ASENTAMIENTO POR PESO O EMPACADURA A
COMPRESIÓN.
31.EQUIPOS DE CONTROL DE FLUJO
ESTOS EQUIPOS EXPANDEN EL VALOR DE LA COMPLETACIÓN YA QUE INTRODUCEN
FLEXIBILIDAD. NIPLES, CAMISAS, TAPONES, CHOKES, TEST TOOLS, STANDING
VALVES, COLGADORES DE HERRAMIENTAS DE REGISTRO, ETC. SE PUEDEN
UTILIZAR.

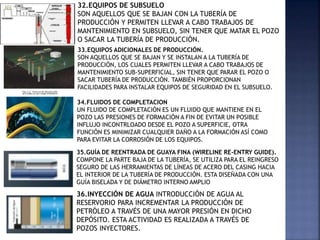

11. 32.EQUIPOS DE SUBSUELO
SON AQUELLOS QUE SE BAJAN CON LA TUBERÍA DE
PRODUCCIÓN Y PERMITEN LLEVAR A CABO TRABAJOS DE
MANTENIMIENTO EN SUBSUELO, SIN TENER QUE MATAR EL POZO
O SACAR LA TUBERÍA DE PRODUCCIÓN.
33.EQUIPOS ADICIONALES DE PRODUCCIÓN.
SON AQUELLOS QUE SE BAJAN Y SE INSTALAN A LA TUBERÍA DE
PRODUCCIÓN, LOS CUALES PERMITEN LLEVAR A CABO TRABAJOS DE
MANTENIMIENTO SUB-SUPERFICIAL, SIN TENER QUE PARAR EL POZO O
SACAR TUBERÍA DE PRODUCCIÓN. TAMBIÉN PROPORCIONAN
FACILIDADES PARA INSTALAR EQUIPOS DE SEGURIDAD EN EL SUBSUELO.
34.FLUIDOS DE COMPLETACION
UN FLUIDO DE COMPLETACIÓN ES UN FLUIDO QUE MANTIENE EN EL
POZO LAS PRESIONES DE FORMACIÓN A FIN DE EVITAR UN POSIBLE
INFLUJO INCONTRLOADO DESDE EL POZO A SUPERFICIE, OTRA
FUNCIÓN ES MINIMIZAR CUALQUIER DAÑO A LA FORMACIÓN ASÍ COMO
PARA EVITAR LA CORROSIÓN DE LOS EQUIPOS.
35.GUÍA DE REENTRADA DE GUAYA FINA (WIRELINE RE-ENTRY GUIDE).
COMPONE LA PARTE BAJA DE LA TUBERÍA, SE UTILIZA PARA EL REINGRESO
SEGURO DE LAS HERRAMIENTAS DE LÍNEAS DE ACERO DEL CASING HACIA
EL INTERIOR DE LA TUBERÍA DE PRODUCCIÓN. ESTA DISEÑADA CON UNA
GUÍA BISELADA Y DE DIÁMETRO INTERNO AMPLIO
36.INYECCIÓN DE AGUA INTRODUCCIÓN DE AGUA AL
RESERVORIO PARA INCREMENTAR LA PRODUCCIÓN DE
PETRÓLEO A TRAVÉS DE UNA MAYOR PRESIÓN EN DICHO
DEPÓSITO. ESTA ACTIVIDAD ES REALIZADA A TRAVÉS DE
POZOS INYECTORES.

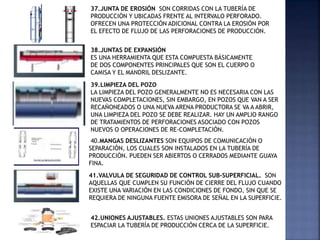

12. 37.JUNTA DE EROSIÓN SON CORRIDAS CON LA TUBERÍA DE
PRODUCCIÓN Y UBICADAS FRENTE AL INTERVALO PERFORADO.
OFRECEN UNA PROTECCIÓN ADICIONAL CONTRA LA EROSIÓN POR
EL EFECTO DE FLUJO DE LAS PERFORACIONES DE PRODUCCIÓN.
38.JUNTAS DE EXPANSIÓN
ES UNA HERRAMIENTA QUE ESTA COMPUESTA BÁSICAMENTE
DE DOS COMPONENTES PRINCIPALES QUE SON EL CUERPO O
CAMISA Y EL MANDRIL DESLIZANTE.
39.LIMPIEZA DEL POZO
LA LIMPIEZA DEL POZO GENERALMENTE NO ES NECESARIA CON LAS
NUEVAS COMPLETACIONES, SIN EMBARGO, EN POZOS QUE VAN A SER
RECAÑONEADOS O UNA NUEVA ARENA PRODUCTORA SE VA A ABRIR,
UNA LIMPIEZA DEL POZO SE DEBE REALIZAR. HAY UN AMPLIO RANGO
DE TRATAMIENTOS DE PERFORACIONES ASOCIADO CON POZOS
NUEVOS O OPERACIONES DE RE-COMPLETACIÓN.
40.MANGAS DESLIZANTES SON EQUIPOS DE COMUNICACIÓN O
SEPARACIÓN, LOS CUALES SON INSTALADOS EN LA TUBERÍA DE
PRODUCCIÓN. PUEDEN SER ABIERTOS O CERRADOS MEDIANTE GUAYA
FINA.
41.VALVULA DE SEGURIDAD DE CONTROL SUB-SUPERFICIAL. SON
AQUELLAS QUE CUMPLEN SU FUNCIÓN DE CIERRE DEL FLUJO CUANDO
EXISTE UNA VARIACIÓN EN LAS CONDICIONES DE FONDO, SIN QUE SE
REQUIERA DE NINGUNA FUENTE EMISORA DE SEÑAL EN LA SUPERFICIE.
42.UNIONES AJUSTABLES. ESTAS UNIONES AJUSTABLES SON PARA
ESPACIAR LA TUBERÍA DE PRODUCCIÓN CERCA DE LA SUPERFICIE.

13. 43.VÁLVULAS DE SEGURIDAD DE CONTROLSUPERFICIAL
SON LLAMADAS TAMBIÉN VÁLVULAS DE TIPO HIDRÁULICA Y CUMPLEN SU
FUNCIÓN DE CORTAR EL FLUJO UNA VEZ RECIBIDA UNA SEÑAL
AUTOMÁTICA O MANUAL DESDE SUPERFICIE.
44.MATAR POZOS
FLUIDO ES BOMBEADO PARA MATAR EL POZO (KILL FLUID) A TRAVÉS DE LA
SARTA DE PERFORACIÓN Y EL FLUIDO ANULAR ES EXTRAÍDO DEL POZO A
TRAVÉS DEL CHOKE LINE (REGULADOR DE FLUJO DE FLUIDO), QUE BAJA
LA PRESIÓN DEL LÍQUIDO A PRESIÓN ATMOSFÉRICA.
45.MANGAS DE CIRCULACIÓN
SON DISPOSITIVOS QUE SE COLOCAN SOBRE LA PRIMERA EMPACADURA.
SE INYECTA A TRAVÉS DEL ANULAR UN FLUIDO LIVIANO QUE PERMITA
DESPLAZAR EL FLUIDO DE COMPLETACION Y ALIGERAR LA COLUMNA DE
FLUIDO EXISTENTE EN EL POZO PARA CREAR UN DIFERENCIAL SUFICIENTE
EN EL FONDO DEL POZO Y TRAERLO A PRODUCCIÓN
46.MANGAS DE PRODUCCIÓN.
SE COLOCAN A UNOS PIES POR DEBAJO O POR ENCIMA DEL HORIZONTE
PRODUCTOR PERO NUNCA FRENTE, CON EL PROPÓSITO DE EVITAR QUE LOS
FLUIDOS LLEGUEN DIRECTAMENTE A LA MANGA DE PRODUCCIÓN
OCASIONANDO FLUJO TURBULENTO EN LA CARA DE LA MANGA Y COMO
CONSECUENCIA UNA POSIBLE OBSTRUCCIÓN AL PASO DE FLUIDOS.
47. MANDRILES DE GAS-LIFT (LAG).
ESTOS FORMAN PARTE DE LA TUBERÍA DE PRODUCCIÓN Y EN ELLOS SE
INSTALADAS LAS VÁLVULAS QUE SERVIRÁN PARA REALIZAR EL
LEVANTAMIENTO ARTIFICIAL POR GAS A LAS PROFUNDIDADES REQUERIDAS
ADMITIENDO EL GAS EN LA TUBERÍA.

14. 48.NIPLES DE ASIENTOS
SON DISPOSITIVOS TUBULARES INSERTADOS EN LA TUBERÍA DE
PRODUCCIÓN Y COMUNES EN EL POZO A UNA DETERMINADA
PROFUNDIDAD. INTERNAMENTE SON DISEÑADOS PARA ALOJAR UN
DISPOSITIVO DE CIERRE PARA CONTROLAR LA PRODUCCIÓN DE LA
TUBERÍA.
49.NIPLES DE ASIENTOS SELECTIVOS SU PRINCIPIO DE
FUNCIONAMIENTO ESTÁ BASADO EN LA COMPARACIÓN DEL PERFIL
DEL NIPLES, CON UN JUEGO DE LLAVES COLOCADO EN UN MANDRIL
DE CIERRE. PUEDEN SER COLOCADOS MÁS DE UNO EN UNA
CORRIDA DE TUBERÍA DE PRODUCCIÓN, SIEMPRE QUE TENGA LA
MISMA DIMENSIÓN INTERNA.
50.NIPLES DE ASIENTO NO SELECTIVO
ESTE TIPO DE NIPLES ES UN RECEPTOR PARA DISPOSITIVOS DE CIERRE.
SU PRINCIPIO DE FUNCIONAMIENTO ES DE IMPEDIR EL PASO DE
HERRAMIENTAS DE DIÁMETRO NO DESEADO A TRAVÉS DE ÉL ("NO-GO"),
PARA LOCALIZAR LOS DISPOSITIVOS DE CIERRE, POR LO TANTO EL
DIÁMETRO EXTERIOR DEL DISPOSITIVO DEBE SER LIGERAMENTE MAYOR
QUE EL DIÁMETRO INTERNO MÁS PEQUEÑO DEL NIPLES. ESTOS NIPLES
SON COLOCADOS, GENERALMENTE, EN EL PUNTO MÁS PROFUNDO DE
LA TUBERÍA DE PRODUCCIÓN.
51. NIPLES PULIDOS.
SON PEQUEÑOS NIPLES TUBULARES CONSTRUIDOS DEL MISMO MATERIAL
QUE EL NIPLES DE ASIENTO, EL CUAL NO TIENE RECEPTÁCULO DE CIERRE
PERO ES PULIDO INTERNAMENTE PARA RECIBIR UNA SECCIÓN DE SELLOS.
ESTOS NIPLES PUEDEN SER USADOS AL MISMO TIEMPO QUE LOS NIPLES DE
ASIENTO, LAS CAMISAS DESLIZANTES, JUNTAS DE EROSIÓN Y OTROS
EQUIPOS DE COMPLETACIÓN

15. 52.TIE BACK
LOS LINERS DE PRODUCCIÓN GENERALMENTE SE CONECTAN HASTA
SUPERFICIE (EN EL CABEZAL DEL POZO) USANDO UNA SARTA DE
REVESTIMIENTO “TIE BACK” CUANDO EL POZO ES COMPLETADO. ESTA
SARTA SE CONECTA AL TOPE DEL LINER CON UN CONECTOR ESPECIAL.
53.TAPONAMIENTO DE POZOS
ES UNA TUBERÍA DE PERFORACIÓN, PRODUCCIÓN O REVESTIMIENTO
DE MENOS DE 9 METROS (30 PIES), CUYA FUNCIÓN ES TUBERÍA PUP-
JOINT ACCIÓN DE AISLAR DE MANERA TEMPORAL O DEFINITIVA LAS
FORMACIONES GEOLÓGICAS ATRAVESADAS EN LA PERFORACIÓN QUE
CONTENGAN ACEITE O GAS, DE TAL FORMA QUE SE EVITEN INVASIONES
O MANIFESTACIONES DE HIDROCARBUROS EN LA SUPERFICIE.
54.TUBERÍA DE REVESTIMIENTO.
SON TUBERÍAS ESPECIALES QUE SE INTRODUCEN EN EL HOYO PERFORADO
Y QUE LUEGO SON CEMENTADAS PARA LOGRAR LA PROTECCIÓN DEL HOYO
Y PERMITIR POSTERIORMENTE EL FLUJO DE FLUIDOS DESDE EL
YACIMIENTO HASTA SUPERFICIE. TAMBIÉN SON CONOCIDAS COMO:
REVESTIDORES, TUBULARES, CASING.
55.NIPLES DE ESTALLIDO
LOS NIPLES DE ESTALLIDO BLAST JOINTS SON JUNTAS DE TUBERÍA DE
PAREDES GRUESAS, DISPONIBLES EN LONGITUDES DESDE 2 HASTA 20
FEET. LOS BLAST JOINTS SE INSTALAN EN LA TUBERÍA DE
COMPLETACIÓN PARA SOPORTAR LA ACCIÓN ABRASIVA DE LOS FLUIDOS
QUE SALEN DE LAS PERFORACIONES (EROSIÓN EXTERNA).

16. 56.NIPLES DE FLUJO.
LOS NIPLES DE FLUJO SE INSTALAN POR DEBAJO Y POR ENCIMA DE
ALGUNOS COMPONENTES EN LA TUBERÍA PARA PROTEGERLOS DE
DAÑOS CAUSADOS POR LA EROSIÓN. GENERALMENTE ESTÁN
DISPONIBLES EN TAMAÑOS DE 4 A 10 PIES DE LONGITUD Y SON
CONSTRUIDOS DE TUBERÍA PESADA. ESTAS SECCIONES DE TUBERÍA
SIRVEN PARA LA CONTROLAR LA TURBULENCIA DE LOS FLUIDOS Y
EVITAR QUE EROSIONEN LA PARTE INTERNA DE LA TUBERÍA
57.NIPLES DE ANCLAJE PARA CONTROL HIDRÁULICO
LA INSTALACIÓN DE UNA VÁLVULA DE SEGURIDAD RECUPERABLE
CONTROLADA DESDE LA SUPERFICIE (SCSSV) QUE SE OPERAN POR
MEDIO DE PRESIÓN HIDRÁULICA, SE HA HECHO NECESARIO CREAR
NIPLES PARA CONTROL HIDRÁULICO. UNA VEZ MAS, ESTOS NIPLES
PUEDEN SER SELECTIVOS O CON NO-GO. ELLOS TIENEN DOS ÁREAS
PULIDAS CON UN ORIFICIO ENTRE LAS DOS ÁREAS PULIDAS QUE PARA
CREAR UNA CÁMARA DONDE SE UTILIZA EL FLUIDO HIDRÁULICO BAJO
PRESIÓN.
58. ON-OFF TOOL
ES UNA HERRAMIENTA QUE PERMITE EL ACOPLE Y DESACOPLE DE LA
TUBERÍA DE PRODUCCIÓN SIN COMPROMETER LA CARACTERÍSTICA
DE LA SARTA DE COMPLETACION, ESTO PERMITE DESCONECTAR LA
TUBERÍA SIN DESASENTAR LA EMPACADURA.
59.REACONDICIAMIENTO DE POZOS.
TRABAJOS DE MANTENIMIENTO A LA INFRAESTRUCTURA
FÍSICA DE LOS POZOS EN PRODUCCIÓN, CON EL OBJETO DE
COMPENSAR LA DECLINACIÓN DE SUS NIVELES PRODUCTIVOS
Y/O INCREMENTARLES.

17. 60.RECEPTÁCULOS PULIDOS (PBR) LOS PBR'S ESTÁN DISPONIBLES EN
LONGITUDES DE 10 A 30 FT. DE LONGITUD. ESTOS CONSISTEN EN UNA
EXTENSIÓN PULIDA POR ENCIMA DE LA EMPACADURA LOA CUAL SE ANEXA
A EMPACADURA Y EN SU PARTE INTERNA TIENE UNA UN PISTÓN PULIDO
QUE ESTA ANEXO A LA TUBERÍA Y QUE SELLA DENTRO DE ESTA PISTA DE
SELLOS. GENERALMENTE LA JUNTA DE SELLOS ESTA SUJETA POR
PRISIONEROS (PINES) CALIBRADOS PARA SU RUPTURA, UNA VEZ QUE EL
PBR ESTE EN POSICIÓN, SE PARTEN LOS PINES Y SE PROCEDE A ESPACIAR
LA TUBERÍA. LA PISTA DE SELLOS SE PUEDE RECUPERAR EN CASO DE
REQUERIR SI SE REQUIERE RECUPERAR EL PIN PULIDO, ES NECESARIO
HACER UN VIAJE ADICIONAL CON UN PESCANTE.
61.REJILLAS PRE-EMPACADAS
LAS REJILLAS PRE-EMPACADAS SON UN FILTRO DE DOS-ETAPAS CON LAS
ENVOLTURAS EXTERNAS E INTERNAS DE LA REJILLA QUE ENTRAMPAN EL
MEDIO FILTRANTE. EL MEDIO FILTRANTE (TÍPICAMENTE GRAVA) NO DEJA
PASAR LOS GRANOS DE LA FORMACIÓN MÁS PEQUEÑOS, ESTA ARENA
ACTÚA COMO AGENTE PUENTEANTE CUANDO SE PRODUCE ARENA DE
FORMACIÓN MIENTRAS QUE LA ENVOLTURA EXTERIOR DE LA REJILLA
FILTRA LOS GRANOS DE LA FORMACIÓN MÁS GRANDES, LAS REJILLAS
PRE-EMPACADAS SE APLICAN EN ZONAS DONDE LA UTILIZACIÓN DEL
EMPAQUE CON GRAVA ES DIFÍCIL (ZONAS LARGAS, POZOS MUY
DESVIADOS, POZOS HORIZONTALES Y FORMACIONES HETEROGÉNEAS).
62.REJILLAS O LINERS RANURADOS
LAS REJILLAS Y "LINERS" ACTÚAN COMO FILTROS DE SUPERFICIE ENTRE LA
FORMACIÓN Y EL POZO, PUESTO QUE EL MATERIAL DE LA FORMACIÓN SE
PUENTEA A LA ENTRADA DEL "LINER". LAS REJILLAS Y LOS "LINERS"
RANURADOS PREVIENEN LA PRODUCCIÓN DE ARENA BASADOS EN EL
ANCHO DE LAS RANURAS O APERTURAS PARA EL FLUJO, DENOMINADO
TAMBIÉN CALIBRE, CREANDO ASÍ UN FILTRO QUE PERMITE LA

18. 63.REVESTIDOR DE PRODUCCIÓN
ES LA SARTA DE REVESTIMIENTO A TRAVÉS DE LA CUAL SE COMPLETA,
PRODUCE Y CONTROLA EL POZO DURANTE TODA SU VIDA PRODUCTIVA Y EN
LA CUAL SE PUEDEN LLEVAR A CABO MUCHAS REPARACIONES Y
COMPLETACIONES. ESTE REVESTIDOR SE COLOCA HASTA CUBRIR LA ZONA
PRODUCTIVA Y PROPORCIONA UN REFUERZO PARA LA TUBERÍA DE
PRODUCCIÓN (“TUBING”) DURANTE LAS OPERACIONES DE PRODUCCIÓN
DEL POZO. POR LO GENERAL, NO SE EXTIENDE HASTA LA SUPERFICIE Y ES
COLGADA EN LA SARTA DE REVESTIMIENTO ANTERIOR A ELLA. LA
PROFUNDIDAD DE ASENTAMIENTO ES LA PROFUNDIDAD TOTAL DEL POZO.
64.REVESTIDOR INTERMEDIO
ESTE TIPO DE REVESTIDOR PROPORCIONA INTEGRIDAD DE PRESIÓN DURANTE
LAS OPERACIONES DE PERFORACIÓN SUBSECUENTES. TAMBIÉN SE LE LLAMA
PROTECTORA PORQUE PROTEGE LAS FORMACIONES DE ALTOS PESOS DE
LODO, CON PROFUNDIDADES DE ASENTAMIENTO ENTRE 11000’ Y 12000’.
65.REVESTIDOR DE SUPERFICIE
TIENE COMO OBJETIVO FUNDAMENTAL PROTEGER LAS
FORMACIONES SUPERFICIALES DE LAS CONDICIONES DE
PERFORACIÓN MÁS PROFUNDAS. LA PROFUNDIDAD DE
ASENTAMIENTO VARÍA ENTRE 300’ Y 3500’ DEPENDIENDO DEL ÁREA
OPERACIONAL Y GENERALMENTE SE CEMENTA HASTA SUPERFICIE.
66.REVESTIDOR CONDUCTOR
ES UN TUBO GUÍA DE DIÁMETRO GRANDE (16” A 30”) QUE SE COLOCA A
PROFUNDIDADES SOMERAS, CEMENTADA HASTA SUPERFICIE O LECHO MARINO,
Y ES LA PRIMERA TUBERÍA DE REVESTIMIENTO SOBRE LA CUAL SE MONTAN LAS
VIR’S. SE UTILIZA PARA REFORZAR LA SECCIÓN SUPERIOR DEL HOYO Y EVITAR
QUE LA CIRCULACIÓN DE FLUIDOS DE PERFORACIÓN LO LAVE DEMASIADO. LA
PROFUNDIDAD DE ASENTAMIENTO VARÍA ENTRE 150’ Y 250’.

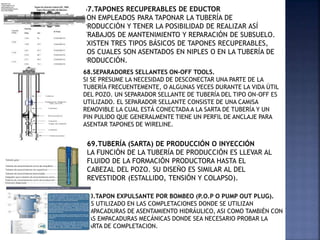

19. 67.TAPONES RECUPERABLES DE EDUCTOR
SON EMPLEADOS PARA TAPONAR LA TUBERÍA DE
PRODUCCIÓN Y TENER LA POSIBILIDAD DE REALIZAR ASÍ
TRABAJOS DE MANTENIMIENTO Y REPARACIÓN DE SUBSUELO.
EXISTEN TRES TIPOS BÁSICOS DE TAPONES RECUPERABLES,
LOS CUALES SON ASENTADOS EN NIPLES O EN LA TUBERÍA DE
PRODUCCIÓN.
68.SEPARADORES SELLANTES ON-OFF TOOLS.
SI SE PRESUME LA NECESIDAD DE DESCONECTAR UNA PARTE DE LA
TUBERÍA FRECUENTEMENTE, O ALGUNAS VECES DURANTE LA VIDA ÚTIL
DEL POZO. UN SEPARADOR SELLANTE DE TUBERÍA DEL TIPO ON-OFF ES
UTILIZADO. EL SEPARADOR SELLANTE CONSISTE DE UNA CAMISA
REMOVIBLE LA CUAL ESTÁ CONECTADA A LA SARTA DE TUBERÍA Y UN
PIN PULIDO QUE GENERALMENTE TIENE UN PERFIL DE ANCLAJE PARA
ASENTAR TAPONES DE WIRELINE.
70.TAPON EXPULSANTE POR BOMBEO (P.O.P O PUMP OUT PLUG).
ES UTILIZADO EN LAS COMPLETACIONES DONDE SE UTILIZAN
EMPACADURAS DE ASENTAMIENTO HIDRÁULICO, ASI COMO TAMBIÉN CON
LAS EMPACADURAS MECÁNICAS DONDE SEA NECESARIO PROBAR LA
SARTA DE COMPLETACION.
69.TUBERÍA (SARTA) DE PRODUCCIÓN O INYECCIÓN
LA FUNCIÓN DE LA TUBERÍA DE PRODUCCIÓN ES LLEVAR AL
FLUIDO DE LA FORMACIÓN PRODUCTORA HASTA EL
CABEZAL DEL POZO. SU DISEÑO ES SIMILAR AL DEL
REVESTIDOR (ESTALLIDO, TENSIÓN Y COLAPSO).

20. 71.MANDRILES CON BOLSILLO LATERAL
ESTOS SON DISEÑADOS PARA INSTALARSE EN LOS
CONTROLES DE FLUJO, COMO VALVULAS PARA GAS LIFT O
EN LA TUBERIA DE PRODUCCION, DE ESTE TIPO DE
MANDRIL EXISTEN DOS TIPOS.
72. COMPLETACIÓN A HOYO REVESTIDO Y CAÑONEADO
SENCILLA SELECTIVA.
AQUELLA QUE TIENE COMO OBJETIVO PONER A PRODUCIR
DOS O MAS YACIMIENTOS, EN EL MISMO POZO Y SIN QUE SE
MEZCLEN LOS FLUIDOS DE LOS DIFERENTES YACIMIENTOS.
73.COMPLETACION SENCILLA CONVENCIONAL
SE REALIZA PARA PONER A PRODUCIR UNA SOLA ZONA A
TRAVES DE LA TUBERIA DE PRODUCCION
74.COLGADOR DE LA TUBERIA DE PRODUCCION.
ES UN DISPOSITIVO FIJADO EN EL TRAMO SUPERIOR DE
LA TUBERIA DE PRODUCCION, EN EL CABEZAL DEL
POZO PARA SUSTENTAR LA SARTA DE LA TUBERIA DE
PRODUCCION
75.BCP(BOMBEO DE CAVIDAD PROGRESIVA) EQUIPO DE
LEVANTAMIENTO ARTIFICIAL QUE TRABAJA CON UN ROTOR,
ESTATOR DE ELASTOMERO Y UNA SARTA DE CABILLAS QUE
GIRAN CONTINUAMENTE HACIENDO QUE EL PETROLEO SEA
LEVANTADO HACIA SUPERFICIE.
