1. PROCESO DE INVASIÓN DEL
FILTRADO DE LODO
REALIZADO POR: ELY PAEZ
CI:26.963.423
REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA
EDUCACIÓN UNIVERSITARIA,
CIENCIA Y TECNOLOGÍA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”

2. PROCESO DE INVASIÓN
Proceso por el cual el filtrado
del lodo ingresa en una
formación permeable gracias
a que la presión hidrostática
de la columna de lodo es
generalmente mayor que la
presión de poro de las
formaciones . El filtrado del
lodo desplaza los fluidos
móviles presentes en la
formación, dejando una zona
lavada, una zona de transición
y una zona no invadida.

3. VARIABLES QUE AFECTAN EL PROCESO
DE INVASIÓN

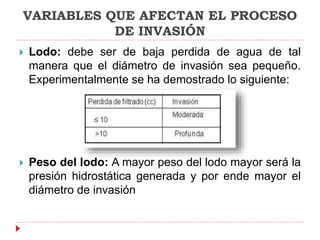

 Lodo: debe ser de baja perdida de agua de tal
manera que el diámetro de invasión sea pequeño.
Experimentalmente se ha demostrado lo siguiente:
 Peso del lodo: A mayor peso del lodo mayor será la
presión hidrostática generada y por ende mayor el
diámetro de invasión

4. VARIABLES QUE AFECTAN EL PROCESO
DE INVASIÓN

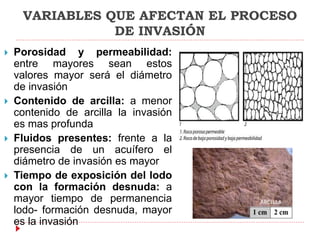

 Porosidad y permeabilidad:
entre mayores sean estos
valores mayor será el diámetro
de invasión
 Contenido de arcilla: a menor
contenido de arcilla la invasión
es mas profunda
 Fluidos presentes: frente a la
presencia de un acuífero el
diámetro de invasión es mayor
 Tiempo de exposición del lodo
con la formación desnuda: a
mayor tiempo de permanencia
lodo- formación desnuda, mayor
es la invasión

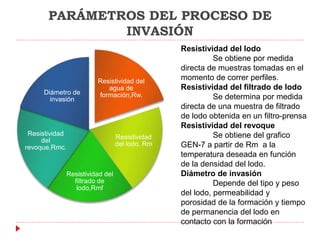

5. PARÁMETROS DEL PROCESO DE
INVASIÓN
Resistividad del
agua de
formación,Rw.
Resistividad
del lodo, Rm
Resistividad del
filtrado de
lodo,Rmf
Resistividad
del
revoque,Rmc.
Diámetro de
invasión
Resistividad del lodo
Se obtiene por medida
directa de muestras tomadas en el
momento de correr perfiles.
Resistividad del filtrado de lodo
Se determina por medida
directa de una muestra de filtrado
de lodo obtenida en un filtro-prensa
Resistividad del revoque
Se obtiene del grafico
GEN-7 a partir de Rm a la
temperatura deseada en función
de la densidad del lodo.
Diámetro de invasión
Depende del tipo y peso
del lodo, permeabilidad y
porosidad de la formación y tiempo
de permanencia del lodo en
contacto con la formación

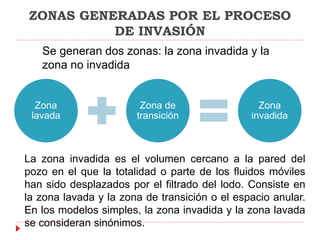

6. ZONAS GENERADAS POR EL PROCESO
DE INVASIÓN
Zona
lavada
Zona de
transición
Zona
invadida
La zona invadida es el volumen cercano a la pared del
pozo en el que la totalidad o parte de los fluidos móviles
han sido desplazados por el filtrado del lodo. Consiste en
la zona lavada y la zona de transición o el espacio anular.
En los modelos simples, la zona invadida y la zona lavada
se consideran sinónimos.
Se generan dos zonas: la zona invadida y la
zona no invadida

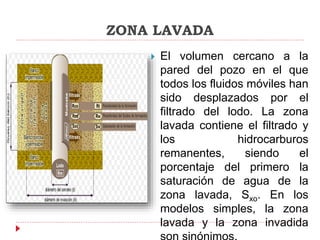

7. ZONA LAVADA
 El volumen cercano a la
pared del pozo en el que
todos los fluidos móviles han
sido desplazados por el
filtrado del lodo. La zona
lavada contiene el filtrado y
los hidrocarburos
remanentes, siendo el
porcentaje del primero la
saturación de agua de la
zona lavada, Sxo. En los
modelos simples, la zona
lavada y la zona invadida

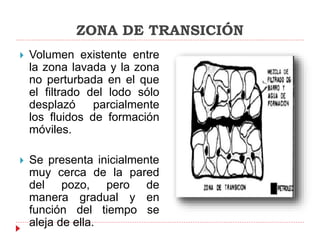

8. ZONA DE TRANSICIÓN
 Volumen existente entre
la zona lavada y la zona
no perturbada en el que
el filtrado del lodo sólo
desplazó parcialmente
los fluidos de formación
móviles.
 Se presenta inicialmente
muy cerca de la pared
del pozo, pero de
manera gradual y en
función del tiempo se
aleja de ella.

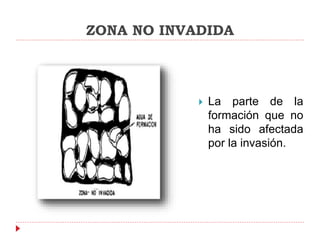

9. ZONA NO INVADIDA
 La parte de la
formación que no
ha sido afectada
por la invasión.

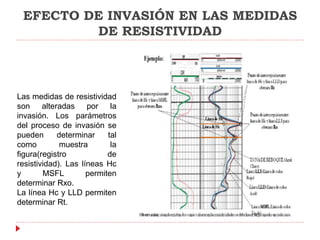

10. EFECTO DE INVASIÓN EN LAS MEDIDAS
DE RESISTIVIDAD
Las medidas de resistividad
son alteradas por la
invasión. Los parámetros
del proceso de invasión se
pueden determinar tal
como muestra la
figura(registro de
resistividad). Las líneas Hc
y MSFL permiten
determinar Rxo.
La línea Hc y LLD permiten
determinar Rt.

11. EFECTO DE INVASIÓN EN LAS MEDIDAS
DE RESISTIVIDAD
En la imagen mostrada se
esquematiza el registro
doble inducción-
lateroperfil. En este
registro se cumple que:
Cuando LL8>LLd el pozo
fue perforado con lodo
salino.
Cuando ILm es cercano a
LLd la invasión es
somera.
Cuando ILm es próxima
a LL8 la invasión es
profunda.
Para observas las diferencias de resistividad es necesario analizar el
comportamiento de las curvas anteriormente mencionadas.

12. RESISTIVIDADES EN UNA FORMACIÓN
INVADIDA POR EL FILTRADO DE LODO
 La imagen muestra las
resistividades que se
esperarían en una
arenisca saturada con
agua que ha sido
invadida:
 La resistividad del lodo
y del revoque tienen
aproximadamente la
misma magnitud.
 Rxo de la zona lavada
es aproximadamente
cuatro veces Rm.
 Si el agua de
formación es salina,
Rt=Ro será menor que
Rxo.
