1. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA
EDUCACIÓN UNIVERSITARIA,
CIENCIA Y TECNOLOGÍA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
INVASIÓN DEL LODO DE PERFORACIÓN
REALIZADO POR: SAMIR SAURITH
CI:84.596.169

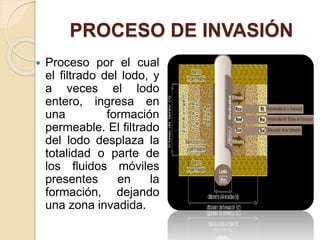

2. PROCESO DE INVASIÓN
 Proceso por el cual
el filtrado del lodo, y
a veces el lodo
entero, ingresa en
una formación
permeable. El filtrado
del lodo desplaza la
totalidad o parte de
los fluidos móviles
presentes en la
formación, dejando
una zona invadida.

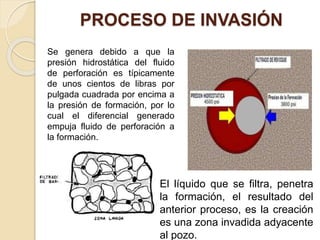

3. PROCESO DE INVASIÓN
Se genera debido a que la
presión hidrostática del fluido
de perforación es típicamente
de unos cientos de libras por
pulgada cuadrada por encima a
la presión de formación, por lo
cual el diferencial generado
empuja fluido de perforación a
la formación.
El líquido que se filtra, penetra
la formación, el resultado del
anterior proceso, es la creación
es una zona invadida adyacente
al pozo.

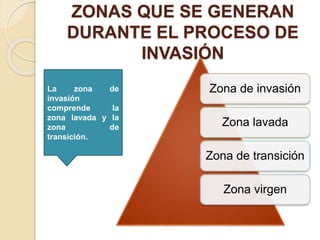

4. ZONAS QUE SE GENERAN
DURANTE EL PROCESO DE
INVASIÓN
Zona de invasión
Zona lavada
Zona de transición
Zona virgen
La zona de
invasión
comprende la
zona lavada y la
zona de
transición.

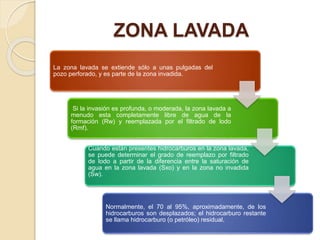

5. ZONA LAVADA
La zona lavada se extiende sólo a unas pulgadas del
pozo perforado, y es parte de la zona invadida.
Si la invasión es profunda, o moderada, la zona lavada a
menudo esta completamente libre de agua de la
formación (Rw) y reemplazada por el filtrado de lodo
(Rmf).
Cuando están presentes hidrocarburos en la zona lavada,
se puede determinar el grado de reemplazo por filtrado
de lodo a partir de la diferencia entre la saturación de
agua en la zona lavada (Sxo) y en la zona no invadida
(Sw).
Normalmente, el 70 al 95%, aproximadamente, de los
hidrocarburos son desplazados; el hidrocarburo restante
se llama hidrocarburo (o petróleo) residual.

6. ZONA DE TRANSICIÓN
 Es la zona donde
los fluidos de una
formación y el
filtrado de lodo
están mezclados,
ocurre entre la
zona lavada (Rxo)
y la zona no
invadida (Rt).

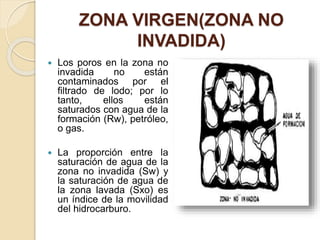

7. ZONA VIRGEN(ZONA NO
INVADIDA)
 Los poros en la zona no
invadida no están
contaminados por el
filtrado de lodo; por lo
tanto, ellos están
saturados con agua de la
formación (Rw), petróleo,
o gas.
 La proporción entre la
saturación de agua de la
zona no invadida (Sw) y
la saturación de agua de
la zona lavada (Sxo) es
un índice de la movilidad
del hidrocarburo.

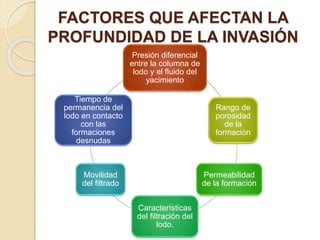

8. FACTORES QUE AFECTAN LA
PROFUNDIDAD DE LA INVASIÓN
Presión diferencial
entre la columna de
lodo y el fluido del
yacimiento
Rango de
porosidad
de la
formación
Permeabilidad
de la formación
Características
del filtración del
lodo.
Movilidad
del filtrado
Tiempo de
permanencia del
lodo en contacto
con las
formaciones
desnudas

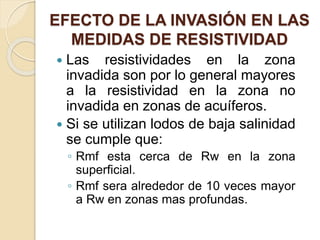

9. EFECTO DE LA INVASIÓN EN LAS
MEDIDAS DE RESISTIVIDAD
 Las resistividades en la zona
invadida son por lo general mayores
a la resistividad en la zona no
invadida en zonas de acuíferos.
 Si se utilizan lodos de baja salinidad
se cumple que:
◦ Rmf esta cerca de Rw en la zona
superficial.
◦ Rmf sera alrededor de 10 veces mayor
a Rw en zonas mas profundas.

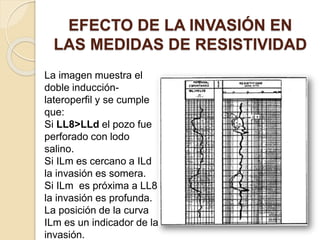

10. EFECTO DE LA INVASIÓN EN
LAS MEDIDAS DE RESISTIVIDAD
La imagen muestra el
doble inducción-
lateroperfil y se cumple
que:
Si LL8>LLd el pozo fue
perforado con lodo
salino.
Si ILm es cercano a ILd
la invasión es somera.
Si ILm es próxima a LL8
la invasión es profunda.
La posición de la curva
ILm es un indicador de la
invasión.

11. RESISTIVIDAD EN UNA FORMACIÓN
INVADIDA POR EL FILTRADO DE LODO
 En la medida en que el filtrado de lodo
invade la formación, se registra un cambio
en la resistividad con la distancia. La
invasión puede ayudar a determinar el
petróleo movible. La saturación de petróleo
movible se determina restando Sxo y Sw o
empleando valores de resistividad.Sxo= saturación de
filtrado en la zona
lavada.
F=Factor de formación
Rw=resistividad del
agua
Rxo= resistividad zona
lavada
