PowerDesigner es una herramienta de diseño que permite diseñar, integrar y gestionar modelos de datos y procesos de sistemas de información de manera consistente. Ofrece diferentes tipos de modelos como Conceptual Data Model, Physical Data Model, Object Oriented Model, Business Process Model y Free Model. Incluye varios tipos de datos como Integer, Character, Date, Timestamp y Binary para modelar atributos de tablas.

1. UNIVERSIDAD CENTRAL DEL ECUADOR
FACULTAD DE CIENCIAS ECONÓMICAS
ESCUELA DE ESTADÍSTICA
INTEGRANTES
DANIELA CHILLAGANA
JESSICA ORTIZ
CINTIA PULLAS
GIMELLY PERALVO
ERIKA TOAPANTA
Tecnologías de la Información
y la Comunicación II
TICS 2

2. PowerDesigner es una herramienta
de diseño que permite:
Diseñar, integrar y gestionar modelos
de datos y procesos para los
sistemas de información de manera
consistente

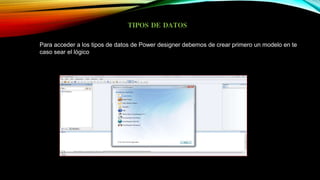

3. TIPOS DE DATOS
Para acceder a los tipos de datos de Power designer debemos de crear primero un modelo en te
caso sear el lógico

4. 4

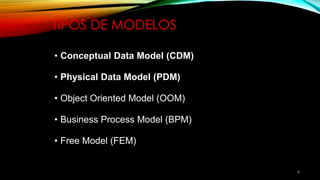

TIPOS DE MODELOS
• Conceptual Data Model (CDM)
• Physical Data Model (PDM)
• Object Oriented Model (OOM)
• Business Process Model (BPM)
• Free Model (FEM)

5. TENEMOS LA PROPIEDADES DE LA TABLA
,DESPUÉS CLIC EN LA PESTAÑA ATRIBUTOS

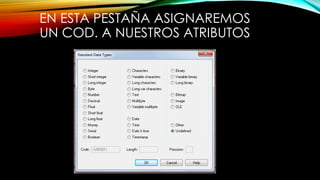

6. EN ESTA PESTAÑA ASIGNAREMOS
UN COD. A NUESTROS ATRIBUTOS

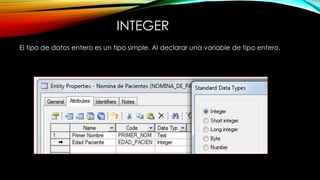

7. INTEGER
El tipo de datos entero es un tipo simple. Al declarar una variable de tipo entero.

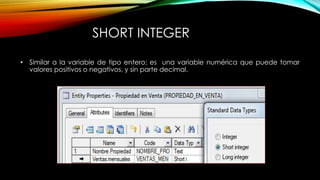

8. SHORT INTEGER
• Similar a la variable de tipo entero; es una variable numérica que puede tomar
valores positivos o negativos, y sin parte decimal.

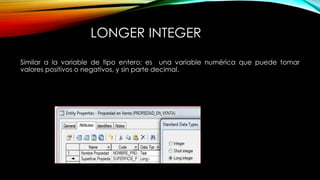

9. LONGER INTEGER
Similar a la variable de tipo entero; es una variable numérica que puede tomar
valores positivos o negativos, y sin parte decimal.

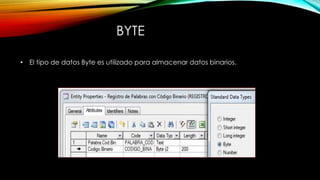

10. BYTE
• El tipo de datos Byte es utilizado para almacenar datos binarios.

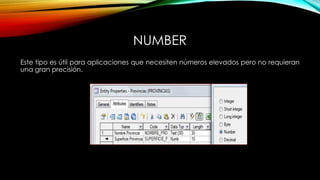

11. NUMBER
Este tipo es útil para aplicaciones que necesiten números elevados pero no requieran
una gran precisión.

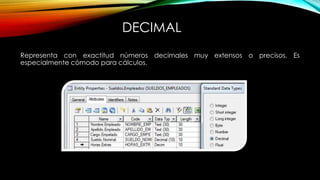

12. DECIMAL
Representa con exactitud números decimales muy extensos o precisos. Es
especialmente cómodo para cálculos.

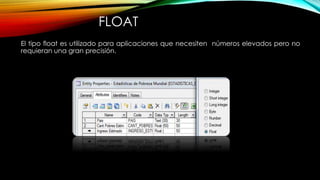

13. FLOAT
El tipo float es utilizado para aplicaciones que necesiten números elevados pero no
requieran una gran precisión.

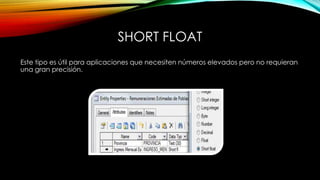

14. SHORT FLOAT
Este tipo es útil para aplicaciones que necesiten números elevados pero no requieran
una gran precisión.

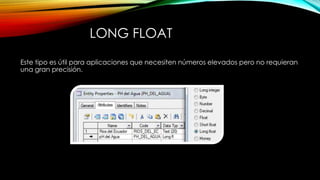

15. LONG FLOAT
Este tipo es útil para aplicaciones que necesiten números elevados pero no requieran
una gran precisión.

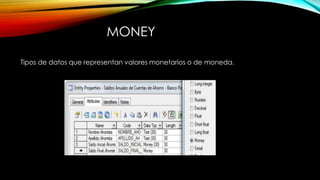

16. MONEY
Tipos de datos que representan valores monetarios o de moneda.

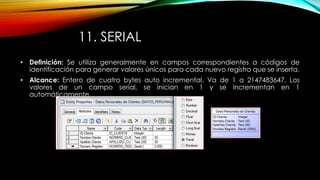

17. 11. SERIAL
• Definición: Se utiliza generalmente en campos correspondientes a códigos de
identificación para generar valores únicos para cada nuevo registro que se inserta.
• Alcance: Entero de cuatro bytes auto incremental. Va de 1 a 2147483647. Los
valores de un campo serial, se inician en 1 y se incrementan en 1
automáticamente.

18. BOOLEAN
• Se Utiliza Boolean para contener valores de dos estados como verdadero/falso,
sí/no o activado/desactivado.

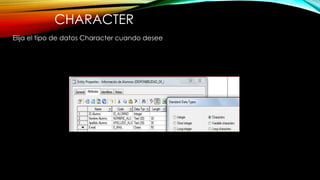

19. CHARACTER
Elija el tipo de datos Character cuando desee

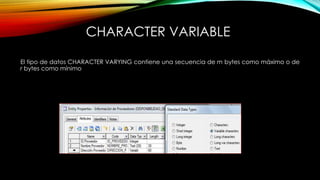

20. CHARACTER VARIABLE
El tipo de datos CHARACTER VARYING contiene una secuencia de m bytes como máximo o de
r bytes como mínimo

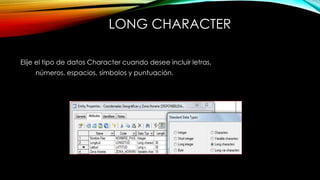

21. LONG CHARACTER
Elije el tipo de datos Character cuando desee incluir letras,
números, espacios, símbolos y puntuación.

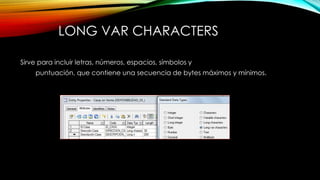

22. LONG VAR CHARACTERS
Sirve para incluir letras, números, espacios, símbolos y
puntuación, que contiene una secuencia de bytes máximos y mínimos.

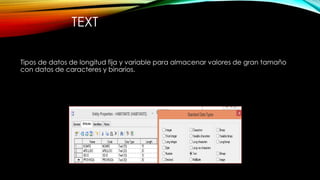

23. TEXT
Tipos de datos de longitud fija y variable para almacenar valores de gran tamaño
con datos de caracteres y binarios.

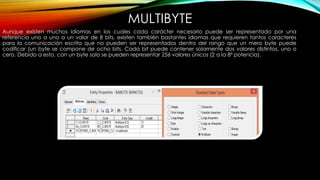

24. MULTIBYTE
Aunque existen muchos idiomas en los cuales cada carácter necesario puede ser representado por una
referencia uno a uno a un valor de 8 bits, existen también bastantes idiomas que requieren tantos caracteres
para la comunicación escrita que no pueden ser representados dentro del rango que un mero byte puede
codificar (un byte se compone de ocho bits. Cada bit puede contener solamente dos valores distintos, uno o
cero. Debido a esto, con un byte solo se pueden representar 256 valores únicos (2 a la 8ª potencia).

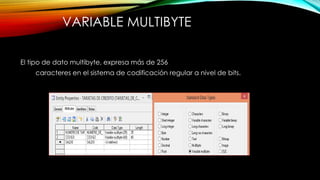

25. VARIABLE MULTIBYTE
El tipo de dato multibyte, expresa más de 256
caracteres en el sistema de codificación regular a nivel de bits.

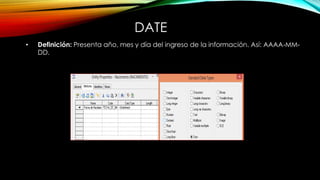

26. DATE
• Definición: Presenta año, mes y día del ingreso de la información. Así: AAAA-MM-
DD.

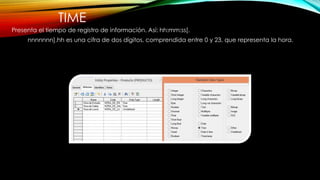

27. TIME
Presenta el tiempo de registro de información. Así: hh:mm:ss[.
nnnnnnn].hh es una cifra de dos dígitos, comprendida entre 0 y 23, que representa la hora.

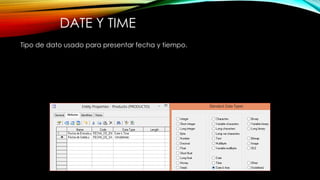

28. DATE Y TIME
Tipo de dato usado para presentar fecha y tiempo.

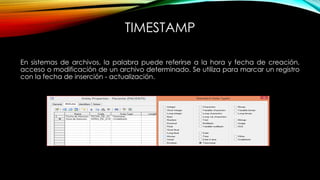

29. TIMESTAMP
En sistemas de archivos, la palabra puede referirse a la hora y fecha de creación,
acceso o modificación de un archivo determinado. Se utiliza para marcar un registro
con la fecha de inserción - actualización.

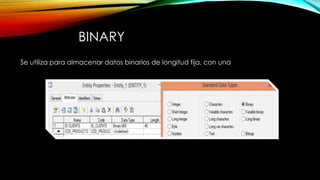

30. BINARY
Se utiliza para almacenar datos binarios de longitud fija, con una

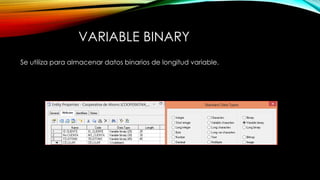

31. VARIABLE BINARY
Se utiliza para almacenar datos binarios de longitud variable.

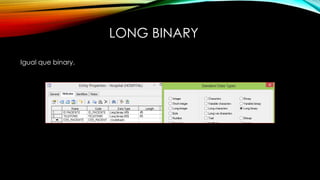

32. LONG BINARY
Igual que binary.

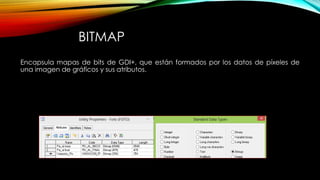

33. BITMAP
Encapsula mapas de bits de GDI+, que están formados por los datos de píxeles de
una imagen de gráficos y sus atributos.

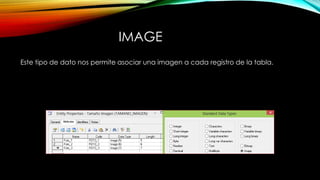

34. IMAGE
Este tipo de dato nos permite asociar una imagen a cada registro de la tabla.

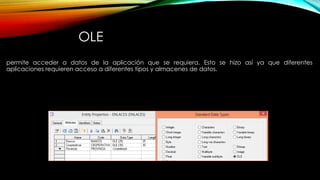

35. OLE
permite acceder a datos de la aplicación que se requiera. Esto se hizo así ya que diferentes
aplicaciones requieren acceso a diferentes tipos y almacenes de datos.

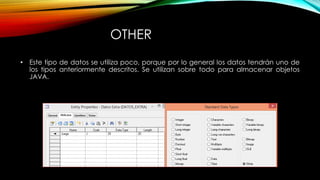

36. OTHER
• Este tipo de datos se utiliza poco, porque por lo general los datos tendrán uno de
los tipos anteriormente descritos. Se utilizan sobre todo para almacenar objetos
JAVA.

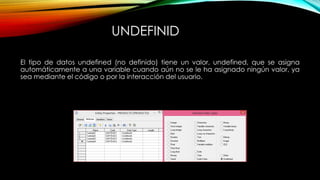

37. UNDEFINID
El tipo de datos undefined (no definido) tiene un valor, undefined, que se asigna
automáticamente a una variable cuando aún no se le ha asignado ningún valor, ya
sea mediante el código o por la interacción del usuario.

38. • BIBLIOGRAFÍA
• Ayuda de power designer 16.1
