Un HUB es un dispositivo de red que permite conectar otros equipos y repetir las señales de datos entre ellos. Funciona a nivel físico del modelo OSI. Existen HUBs activos con fuente de alimentación y pasivos que solo envían la señal sin amplificarla. Los HUBs permiten conectar múltiples equipos para crear redes en topología de estrella y pueden interconectarse en cadena para ampliar el número de puertos.

1. Concentrador (HUB) Reveles Haro Antonio David Ramos Torres José Guadalupe

2. ¿Que es un HUB? Un HUB es un equipo de redes que permite conectar entre sí otros equipos o dispositivos retransmitiendo los paquetes de datos desde cualquiera de ellos hacia todos los demás. . Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.

3. HUB En El Modelo OSI Los HUBS trabajan en la primera capa del modelo OSI: La Capa Física, es decir, es la responsable del envío de la información sobre el sistema hardware utilizado en cada caso. Se utiliza un protocolo distinto según el tipo de red física.

4. HUB de 4 puertos

5. Función Del HUB

6. Tipos de concentradores Existen diferentes categorías de concentradores (hubs): concentradores " activos ": Están conectados a una fuente de alimentación eléctrica y permiten regenerar la señal que se envía a los diferentes puertos; puertos " pasivos ": Simplemente envían la señal a todos los hosts conectados, sin amplificarla.

7. Es utilizado en redes locales con un número muy limitado de máquinas. No es más que una toma múltiple RJ45 que amplifica la señal de la red (base 10/100).

8. Conexión de múltiples concentradores Es posible conectar varios concentradores (HUB`s) entre sí para centralizar un gran número de equipos. Esto se denomina conexión en cadena margarita (DAISY CHAINS en inglés). Para ello, sólo es necesario conectar los concentradores mediante un cable cruzado, es decir un cable que conecta los puertos de entrada/salida de un extremo a aquéllos del otro extremo.

9. Los concentradores generalmente tienen un puerto especial llamado " enlace ascendente " para conectar dos concentradores mediante un cable de conexión. Algunos concentradores también pueden cruzar o descruzar automáticamente sus puertos, en función de que se encuentren conectados a un host o a un concentrador.

11. Características: Permiten concentrar todas las estaciones de trabajo (equipos clientes). También pueden gestionar los recursos compartidos hacia los equipos clientes. Cuentan con varios puertos RJ45 integrados, desde 4, 8, 16 y hasta 32. Son necesarios para crear las redes tipo estrella (todas las conexiones de las computadoras se concentran en un solo dispositivo). Permiten la repetición de la señal y son compatibles con la mayoría de los sistemas operativos de red. Tienen una función en la cuál pueden ser interconectados entre sí, pudiéndose conectar a otrosHUB´S y permitir la salida de datos (conexión en cascada), por medio del último puerto RJ45.

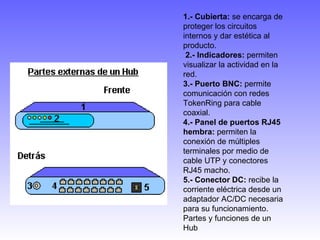

12. Partes de un HUB Internamente cuenta con todos los circuitos electrónicos necesarios para repetir la señal que recibe de las estaciones de trabajo así como para gestionar los recursos compartidos, externamente cuenta con las siguientes partes:

13. 1.- Cubierta: se encarga de proteger los circuitos internos y dar estética al producto. 2.- Indicadores: permiten visualizar la actividad en la red. 3.- Puerto BNC: permite comunicación con redes TokenRing para cable coaxial. 4.- Panel de puertos RJ45 hembra: permiten la conexión de múltiples terminales por medio de cable UTP y conectores RJ45 macho. 5.- Conector DC: recibe la corriente eléctrica desde un adaptador AC/DC necesaria para su funcionamiento. Partes y funciones de un Hub

14. Conectores Los Hub permiten la conexión de las computadoras y crear las redes LAN, por lo que cuentan con los siguientes conectores: Conector de alimentación DC Se trata de un conector que recibe la corriente directa desde un adaptador especial que la transforma desde el enchufe de corriente.

15. Conectores RJ45 (Registred Jack 45) Es un conector de 8 terminales,utilizado para interconectar equipos de cómputo, permite velocidades de transmisión de 10/100/1000 Megabits por segundo (Mbps) y es el mas utilizado actualmente.

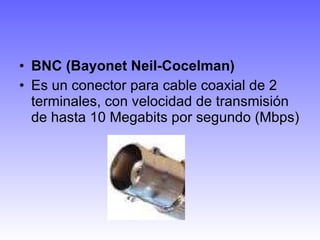

16. BNC (Bayonet Neil-Cocelman) Es un conector para cable coaxial de 2 terminales, con velocidad de transmisión de hasta 10 Megabits por segundo (Mbps)

17. Configuración Del HUB El hub es como el Switch no tiene ningún parámetro configurable, ni por software ni hardware, su funcionalidad es automática y muy simple. En realidad solo se conecta el cable que sale del modem al hub… http://www.laneros.com/archive/index.php/t-77173.html

18. Estándares De HUB Nombre Estándar Velocidad (megabits por segundo) Características Ethernet IEEE 802.3 (10BASET) 10 / 100 Mbps Se utilizan en todo tipo de redes basadas en cable en escuelas, hospitales, hogares, etc. Ethernet IEEE 802.3u (10BASETX) 100 Mbps Alta velocidad, soporta cableado de hasta 100 m, para cable UTP, soporta Half Dúplex (envía ó recibe datos, una acción a la vez)
