La tarjeta de red actúa como la interfaz entre un ordenador y la red, preparando y enviando datos a través de un cable de red. Los routers y switches ayudan a enrutar el tráfico de datos entre redes mediante tablas de enrutamiento y el direccionamiento MAC respectivamente. Los hubs simplemente reenvían datos a todos los puertos, lo que puede causar colisiones, mientras que los switches lo hacen de manera inteligente basada en las direcciones MAC.

1. *ELEMENTOD DE UNA RED*

2. TARJETA DE RED:Las tarjetas de red (también denominadas adaptadores de red, tarjetas de interfaz de red o NIC) actúan como la interfaz entre un ordenador y el cable de red. La función de la tarjeta de red es la de preparar, enviar y controlar los datos en la red. Por lo general, una tarjeta de red posee dos luces indicadoras (LED): La luz verde corresponde a la alimentación eléctrica; La luz naranja (10 Mb/s) o roja (100 Mb/s) indica actividad en la red (envío o recepción de datos). Para preparar los datos que se deben enviar, la tarjeta de red utiliza un transceptor, que transforma a su vez los datos paralelos en datos en serie. Cada tarjeta posee una dirección única denominada dirección MAC, asignada por el fabricante de la tarjeta, lo que la diferencia de las demás tarjetas de red del mundo. Las tarjetas de red presentan configuraciones que pueden modificarse. Algunas de estas son: los interruptores de hardware (IRQ) la dirección de E/S y la dirección de memoria (DMA). Para asegurar la compatibilidad entre el ordenador y la red, la tarjeta debe poder adaptarse a la arquitectura del bus de datos del ordenador y debe poseer un tipo de conexión adecuado al cable. Cada tarjeta está diseñada para funcionar con un tipo de cable específico. Algunas tarjetas incluyen conectores de interfaz múltiples (que se pueden configurar con caballetes, conmutadores DIP o software). Los conectores utilizados con más frecuencia son los RJ-45. Nota: Algunas topologías de red patentadas que utilizan cables de par trenzado suelen recurrir a conectores RJ-11. En algunos casos, estas topologías se denominan "pre-10BaseT". Por último, para asegurar la compatibilidad entre el ordenador y la red, la tarjeta debe ser compatible con la estructura interna del ordenador (arquitectura de bus de datos) y debe tener el tipo de conector adecuado para el cable que se está utilizando.

4. Routers:Es un dispositivo de interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos. Cuando un usuario accede a una URL, el cliente web (navegador) consulta al servidor de nombre de dominio, el cual le indica la dirección IP del equipo deseado. La estación de trabajo envía la solicitud al router más cercano, es decir, a la pasarela predeterminada de la red en la que se encuentra. Este router determinará así el siguiente equipo al que se le enviarán los datos para poder escoger la mejor ruta posible. Para hacerlo, el router cuenta con tablas de enrutamiento actualizadas, que son verdaderos mapas de los itinerarios que pueden seguirse para llegar a la dirección de destino. Existen numerosos protocolos dedicados a esta tarea.

6. Switchs.Un switch es un dispositivo de propósito especial diseñado para resolver problemas de rendimiento en la red, debido a anchos de banda pequeños y embotellamientos. El switch puede agregar mayor ancho de banda, acelerar la salida de paquetes, reducir tiempo de espera y bajar el costo por puerto. Opera en la capa 2 del modelo OSI y reenvía los paquetes en base a la dirección MAC. El switch segmenta económicamente la red dentro de pequeños dominios de colisiones, obteniendo un alto porcentaje de ancho de banda para cada estación final. No están diseñados con el propósito principal de un control íntimo sobre la red o como la fuente última de seguridad, redundancia o manejo. Al segmentar la red en pequeños dominios de colisión, reduce o casi elimina que cada estación compita por el medio, dando a cada una de ellas un ancho de banda comparativamente mayor.

8. HOBSUn hub es un equipo de redes que permite conectar entre sí otros equipos o dispositivos retransmitiendo los paquetes de datos desde cualquiera de ellos hacia todos los demás.Han dejado de utilizarse por la gran cantidad de colisiones y tráfico de red que producen.En la imagen un hub conectado a múltiples dispositivos (imagen de dominio público).

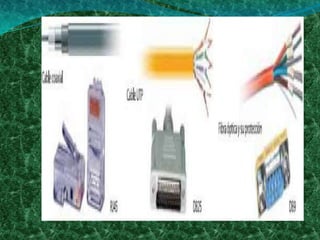

10. CONECTORESEl conector es el interface entre el cable y el DTE o el DCE de un sistema de comunicación, o entre dos dispositivos intermedios en cualquier parte de la red.En las redes de área extendida la estandarización es muy importante, puesto que hay que garantizar que sea cual sea el fabricante de los equipos, los ordenadores conectados se puedan entender, incluso en el nivel físico.En las redes de área local, al tener un único propietario, hay una mayor libertad en la elección de los conectores. Aún así están totalmente estandarizados.

12. RECEPTORESEl receptor está capacitado para recibir y enviar mensajes y utilizar los periféricos de la red. La configuración mínima de una computadora para ser .

13. DIFERENCIA ENTRE SWITCH Y HOBSEl "Hub" básicamente extiende la funcionalidad de la red (LAN) para que el cableado pueda ser extendido a mayor distancia, es por esto que un "Hub" puede ser considerado como una repetidora. El problema es que el "Hub" transmite estos "Broadcasts" a todos los puertos que contenga, esto es, si el "Hub" contiene 8 puertos ("ports"), todas las computadoras que estén conectadas al "Hub" recibirán la misma información, y como se mencionó anteriormente , en ocasiones resulta innecesario y excesivoUn "Switch" es considerado un "Hub" inteligente, cuando es inicializado el "Switch", éste empieza a reconocer las direcciones "MAC" que generalmente son enviadas por cada puerto, en otras palabras, cuando llega información al "Switch" éste tiene mayor conocimiento sobre que puerto de salida es el más apropiado, y por lo tanto ahorra una carga ("bandwidth") a los demás puertos del "Switch", esta es una de la principales razones por la cuales en Redes por donde viaja Vídeo o CAD, se procura utilizar "Switches" para de esta forma garantizar que el cable no sea sobrecargado con información que eventualmente sería descartada por las computadoras finales, en el proceso, otorgando el mayor ancho de banda ("bandwidth") posible a los Vídeos o aplicaciones CAD.
