Un router es un dispositivo de red que conecta diferentes redes y determina la mejor ruta para enviar paquetes de datos entre ellas. Tiene múltiples interfaces de red y utiliza tablas de enrutamiento para dirigir el tráfico entrante a la interfaz de salida correcta. Los routers operan en la capa 3 del modelo OSI y se basan en direcciones IP, a diferencia de los conmutadores que funcionan en la capa 2 y usan direcciones MAC.

2. QUE ES UN ROUTER?
Es un dispositivo de interconexión de redes informáticas que permite
asegurar el enrutamiento de paquetes entre redes o determinar la ruta
que debe tomar el paquete de datos.
Los routers son útiles para dividir las Lan en dominios de
difusión (broadcast) separados, y se debe utilizar al
conectar estas LAN sobre una WAN.
Tienen interfaces WAN y LAN.
Las tecnologías WAN se suelen usar para conectar
routers.

3. DISEÑO FÍSICO DE LOS ROUTERS
Los primeros routers eran simplemente equipos con diversas
tarjetas de red, cada una conectada a una red diferente. La
mayoría de los routers actuales son hardwares dedicados a la
tarea de enrutamiento y que se presentan generalmente como
servidores 1U.
Un router cuenta con diversas interfaces de red, cada una
conectada a una red diferente. Por lo tanto, posee tantas
direcciones IP como redes conectadas.
Para ello el router posee dos direcciones Ip’s, una la Ip pública
que nos otorga nuestro proveedor que pueden ser tanto estática
(que es siempre la misma) como dinámica (que cambia
aleatoriamente en función de las necesidades de nuestro
proveedor)
y otra Ip privada que es la que tiene o le damos para nuestra red
interna o local y que nos servirá para centralizar las
comunicaciones entre nuestras distintas máquinas u
ordenadores.

4. FUNCIONAMIENTO DE UN
ROUTER
• Routers se comunican entre si mediante conexiones
WAN, y conectan redes dentro de sistemas locales, asi
como el backbone de Internet.
• Operan en la capa 3, tomando decisiones basadas en
direcciones de red.
Las dos funciones principales:
– Determinación de las mejores rutas para los paquetes de datos
entrantes.
– Conmutación de los paquetes a la interfaz saliente correcta.
• Se basan en la construcción de de tablas de enrutamiento y en el
intercambio de la información de red que éstas contienen
con otros routers.

5. FUNCIONAMIENTO DE UN
ROUTER

6. ARQUITECTURA DE UN ROUTER
En un router se pueden identificar cuatro componentes:
Puertos de entrada: realiza las funciones de la capa física consistentes en la
terminación de un enlace físico de entrada a un router; realiza las funciones de
la capa de enlace de datos necesarias para interoperar con las funciones de la
capa de enlace de datos en el lado remoto del enlace de entrada; realiza
también una función de de búsqueda y reenvío de modo que un paquete
renviado dentro del entramado de conmutación del router emerge en el puerto
de salida apropiado.
Entramado de conmutación: conecta los puertos de entrada del router a sus
puertos de salida.
Puertos de salida: almacena los paquetes que le han sido reenviados a través
del entramado de conmutación y los transmite al enlace de salida. Realiza
entonces la función inversa de la capa física y de la capa de enlace que el
puerto de entrada.
Procesador de encaminamiento: ejecuta los protocolos de encaminamiento,
mantiene la información de encaminamiento y las tablas de reenvío y realiza
funciones de gestión de red dentro del router.

7. CONMUTADOR FRENTE A
ROUTER
Un conmutador, al igual que un router es también un dispositivo de
conmutación de paquetes de almacenamiento y reenvío. La diferencia
fundamental es que el conmutador opera en la capa 2 (capa de enlace)
del modelo OSI, por lo que para enviar un paquete se basa en una
dirección MAC, al contrario de un router que emplea la dirección IP.

8. COMANDOS BASICOS PARA LA
CONFIGURACION DE UN
ROUTER
1. Modo EXEC usuario:
Examen limitado del router. Router >
2. Modo EXEC privilegiado
Examen detallado del router,
depuración y prueba. Router #
3. Modo de configuración global
Comandos de configuración simple Router (config) #
4. Modo de configuración del router
Protocolos de enrutamiento Router (config-router) #
5. Modo de configuración de interfaz
Configuración de las direcciones IP
y máscaras de subred Router (config-if) #
6. Modo de configuración de subinterfaz Router (config-subif) #

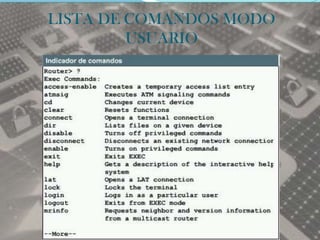

9. LISTA DE COMANDOS MODO
USUARIO

10. LISTA DE COMANDOS MODO
PRIVILEGIADO

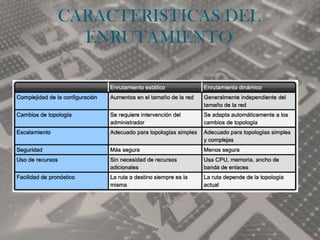

11. CARACTERISTICAS DEL
ENRUTAMIENTO
