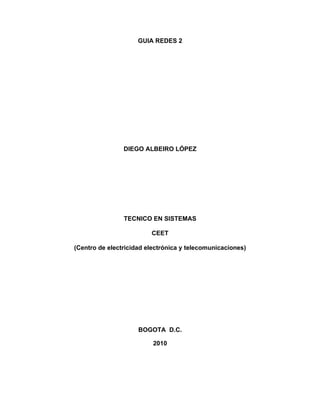

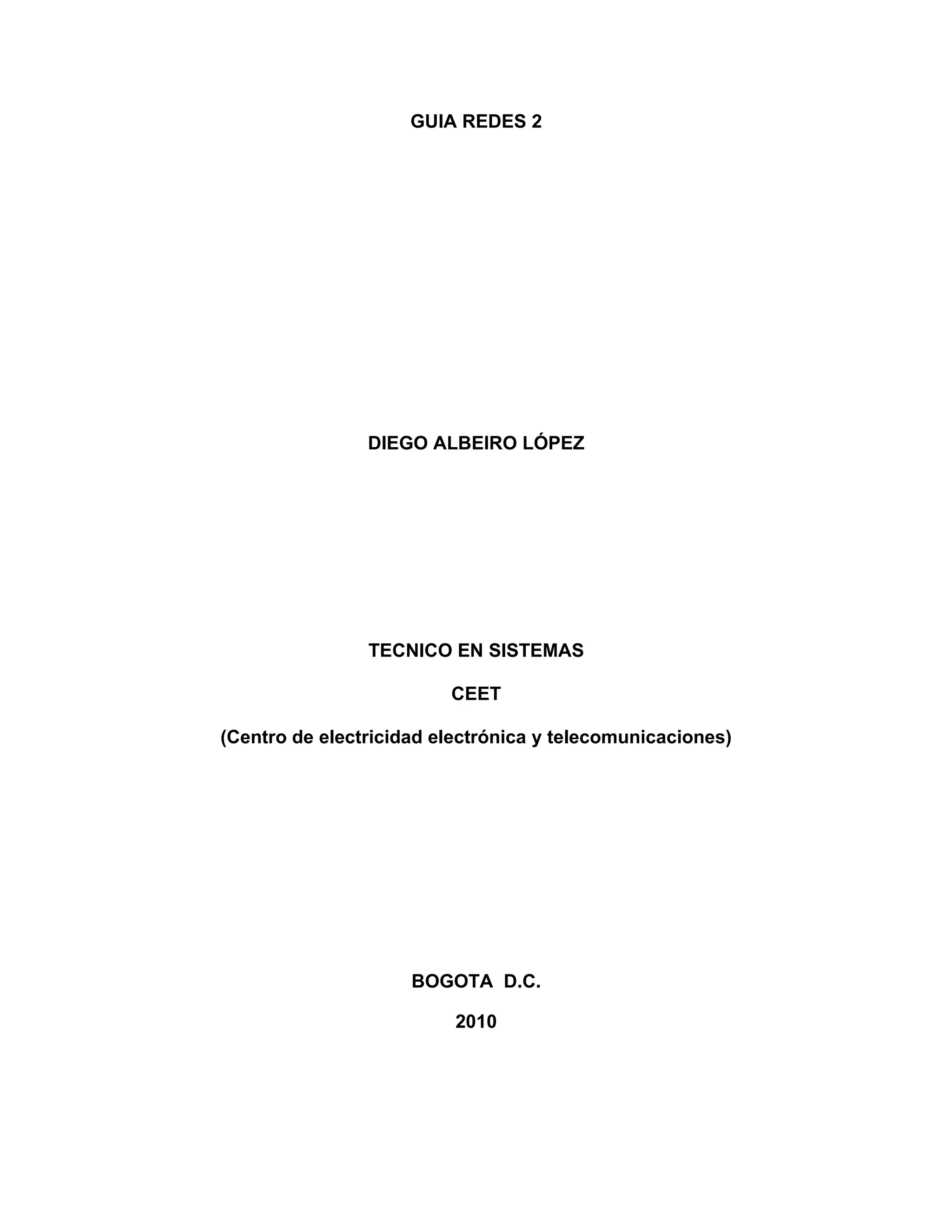

GUIA REDES 2

DIEGO ALBEIRO LÓPEZ

TECNICO EN SISTEMAS

CEET

(Centro de electricidad electrónica y telecomunicaciones)

BOGOTA D.C.

2010

PROTOBOARD

PRESENTADO POR:

DIEGO ALBEIRO LÓPEZ

TECNICO EN SISTEMAS

CEET

(Centro de electricidad electrónica y telecomunicaciones)

MAURICIO CENDALES

(Instructor)

PROYECTO

BOGOTA D.C.

2010

1. Consultas:

• QUE SON REDES: es un conjunto de equipos conectados por medio de
cables, señales, ondas o cualquier otro método de transporte de datos, que
comparten información (archivos), recursos (CD-ROM, impresoras, etc.),
servicios (acceso a internet, e-mail, chat, juegos), etc. incrementando la
eficiencia y productividad de las personas. Una red de comunicaciones es
un conjunto de medios técnicos que permiten la comunicación a distancia
entre equipos autónomos (no jerárquica -master/slave-). Normalmente se
trata de transmitir datos, audio y vídeo por ondas electromagnéticas a
través de diversos medios (aire, vacío, cable de cobre, cable de fibra óptica,
etc.).

• CLASIFICACION DE LAS REDES:

Por alcance o extensión:

• Red de área personal (PAN): es una red de computadoras para la
comunicación entre distintos dispositivos (tanto computadoras, puntos de
acceso a internet, teléfonos celulares, PDA, dispositivos de audio,
impresoras) cercanos al punto de acceso. Estas redes normalmente son de
unos pocos metros y para uso personal, así como fuera de ella.
• Red de área local (LAN): es la interconexión de varias computadoras y
periféricos. Su extensión está limitada físicamente a un edificio o a un
entorno de 200 metros, o con repetidores podría llegar a la distancia de un
campo de 1 kilómetro. Su aplicación más extendida es la interconexión de
computadoras personales y estaciones de trabajo en oficinas, fábricas, etc.,
para compartir recursos e intercambiar datos y aplicaciones. En definitiva,
permite una conexión entre dos o más equipos.
• Red de área de campus (CAN): es una red de computadoras que conecta
redes de área local a través de un área geográfica limitada, como un
campus universitario, o una base militar. Puede ser considerado como una
red de área metropolitana que se aplica específicamente a un ambiente
universitario. Por lo tanto, una red de área de campus es más grande que
una red de área local, pero más pequeña que una red de área amplia.
• Red de área metropolitana (MAN): Es una red de alta velocidad (banda
ancha) que dando cobertura en un área geográfica extensa, proporciona
capacidad de integración de múltiples servicios mediante la transmisión de
datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y
par trenzado (MAN BUCLE).
• Red de área amplia (WAN): se extiende sobre un área geográfica extensa,
a veces un país o un continente, y su función fundamental está orientada a
la interconexión de redes o equipos terminales que se encuentran ubicados
a grandes distancias entre sí. Para ello cuentan con una infraestructura

basada en poderosos nodos de conmutación que llevan a cabo la
interconexión de dichos elementos, por los que además fluyen un volumen
apreciable de información de manera contínua.
• Red de área de almacenamiento (SAN): s una red concebida para
conectar servidores, matrices (arrays) de discos y librerías de soporte.
Principalmente, está basada en tecnología fibre channel y más
recientemente en iSCSI. Su función es la de conectar de manera rápida,
segura y fiable los distintos elementos que la conforman. una red SAN se
distingue de otros modos de almacenamiento en red por el modo de acceso
a bajo nivel. El tipo de tráfico en una SAN es muy similar al de los discos
duros como ATA,SATA y SCSI. En otros métodos de almacenamiento,
(como SMB o NFS), el servidor solicita un determinado fichero, p.ej."/home/
usuario/rocks". En una SAN el servidor solicita "el bloque 6000 del disco 4".
La mayoría de las SAN actuales usan el protocolo SCSI para acceder a los
datos de la SAN, aunque no usen interfaces físicas SCSI.

c) COMPONENTES:

• Servidor: este ejecuta el sistema operativo de red y ofrece los servicios de
red a las estaciones de trabajo.
• Estaciones de Trabajo: Cuando una computadora se conecta a una red, la
primera se convierte en un nodo de la ultima y se puede tratar como una
estación de trabajo o cliente. Las estaciones de trabajos pueden ser
computadoras personales con el DOS, Macintosh, Unix, OS/2 o estaciones
de trabajos sin discos.
• Tarjetas o Placas de Interfaz de Red: Toda computadora que se conecta
a una red necesita de una tarjeta de interfaz de red que soporte un
esquema de red específico, como Ethernet, ArcNet o Token Ring. El cable
de red se conectara a la parte trasera de la tarjeta.

 Conectores LocalTalk: Se utilizan para ordenadores Mac, conectándose al
puerto paralelo. En comparación con Ethernet la velocidad es muy baja, de
230KB frente a los 10 o 100 MB de la primera.

 Tarjetas Token Ring: Son similares a las tarjetas Ethernet aunque el
conector es diferente. Suele ser un DIN de nueve pines.

 Concentradores o Hub: Un concentrador o Hub es un elemento que
provee una conexión central para todos los cables de la red. Los hub son
"cajas" con un número determinado de conectores, habitualmente RJ45
más otro conector adicional de tipo diferente para enlazar con otro tipo de
red.

 Repetidores: Cuando una señal viaja a lo largo de un cable va perdiendo
"fuerza" a medida que avanza. Esta pérdida de fuerza puede desembocar
en una pérdida de información. Los repetidores amplifican la señal que
reciben permitiendo así que la distancia entre dos puntos de la red sea
mayor que la que un cable solo permite.

 Bridges: Los bridges se utilizan para segmentar redes grandes en redes
más pequeñas. De esta forma solo saldrá de la red pequeña el tráfico
destinado a otra red pequeña diferente mientras que todo el tráfico interno
seguirá en la misma red. Con esto se consigue una reducción del tráfico de
red.

 Routers: Un router dirige tráfico de una red a otra, se podría decir que es
un bridge súper inteligente ya que es capaz de calcular cual será el destino
más rápido para hacer llegar la información de un punto a otro. Es capaz
también de asignar diferentes preferencias a los mensajes que fluyen por la
red y enrutar unos por caminos más cortos que otros así como de buscar
soluciones alternativas cuando un camino está muy cargado.

 Cortafuegos o Firewalls: Un firewall es un elemento de seguridad que
filtra el tráfico de red que a él llega. Con un cortafuegos podemos aislar un
ordenador de todos los otros ordenadores de la red excepto de uno o varios
que son los que nos interesa que puedan comunicarse con él.

 Sistema de Cableado: El sistema de la red está constituido por el cable
utilizado para conectar entre si el servidor y las estaciones de trabajo.

 Recursos y Periféricos Compartidos: Entre los recursos compartidos se
incluyen los dispositivos de almacenamiento ligados al servidor, las

unidades de discos ópticos, las impresoras, los trazadores y el resto de
equipos que puedan ser utilizados por cualquiera en la red.

d) QUE ES TOPOLOGÍA DE RED: se define como la cadena de
comunicación usada por los nodos que conforman una red para
comunicarse. Un ejemplo claro de esto es la topología de árbol, la
cual es llamada así por su apariencia estética, por la cual puede
comenzar con la inserción del servicio de internet desde el
proveedor, pasando por el router, luego por un switch y este deriva a
otro switch u otro router o sencillamente a los hosts (estaciones de
trabajo), el resultado de esto es una red con apariencia de árbol
porque desde el primer router que se tiene se ramifica la distribución
de internet dando lugar a la creación de nuevas redes o subredes
tanto internas como externas.

e) INTERREDES: una Interred es un sistema de comunicación
compuesto por varias redes que se han enlazado juntas para
proporcionar unas posibilidades de comunicación ocultando las
tecnologías y los protocolos y métodos de interconexión de las redes
individuales que la componen. Estas son necesarias para el
desarrollo de sistemas distribuidos abiertos extensibles. En ellas se
puede integrar una gran variedad de tecnología de redes de área
local y amplia, para proporcionar la capacidad de trabajo en red
necesaria para cada grupo de usuario. Así, las intercedes aportan
gran parte de los beneficios de los sistemas abiertos a las
comunicaciones de los sistemas distribuidos.

f) RED LOCAL Y EXTENDIDA:

• RED LOCAL: llevan mensajes a velocidades relativamente grande entre
computadores conectados a un único medio de comunicaciones: un cable
de par trenzado. Un cable coaxial o una fibra óptica. Un segmento es una
sección de cable que da servicio y que puede tener varios computadores
conectados, el ancho de banda del mismo se reparte entre dichas
computadores. Las redes de área local mayores están compuestas por
varios segmentos interconectados por conmutadores (switches) o
concentradores (hubs).
• RED EXTENDIDA: estas pueden llevar mensajes entre nodos que están a
menudo en diferentes organizaciones y quizás separadas por grandes
distancias, pero a una velocidad menor que las redes LAN. El medio de

comunicación está compuesto por un conjunto de círculos de enlazadas
mediante computadores dedicados, llamados rotures o encaminadores.
Esto gestiona la red de comunicaciones y encaminan mensajes o paquetes
hacia su destino.

g) PROTOCOLOS DE RED:

Conjunto de normas que regulan la comunicación (establecimiento, mantenimiento
y cancelación) entre los distintos componentes de una red informática. Existen dos
tipos de protocolos: protocolos de bajo nivel y protocolos de red. Los protocolos de
bajo nivel controlan la forma en que las señales se transmiten por el cable o medio
físico. En la primera parte del curso se estudiaron los habitualmente utilizados en
redes locales (Ethernet y Token Ring). Aquí nos centraremos en los protocolos de
red. Los protocolos de red organizan la información (controles y datos) para su
transmisión por el medio físico a través de los protocolos de bajo nivel.

Cómo Trabaja TCP/IP: TCP/IP opera a través del uso de una pila. Dicha pila es la
suma total de todos los protocolos necesarios para completar una transferencia de
datos entre dos máquinas (así como el camino que siguen los datos para dejar
una máquina o entrar en la otra). La pila está dividida en capas, como se ilustra en
la figura siguiente:

EQUIPO SERVIDOR O CLIENTE

Capa de Cuando un usuario inicia una transferencia de datos,
Aplicaciones esta capa pasa la solicitud a la Capa de Transporte.

Capa de La Capa de Transporte añade una cabecera y pasa
Transporte los datos a la Capa de Red.

Capa de En la Capa de Red, se añaden las direcciones IP de
Red origen y destino para el enrrutamiento de datos.

Capa de Ejecuta un control de errores sobre el flujo de datos
Enlace de Datos entre los protocolos anteriores y la Capa Física.

Capa Ingresa o engresa los datos a través del medio físico,
Física que puede ser Ethernet vía coaxial, PPP vía módem, etc.

• Existen muchos protocolos. A pesar de que cada protocolo facilita la
comunicación básica, cada uno tiene un propósito diferente y realiza
distintas tareas.

• Algunos protocolos sólo trabajan en ciertos niveles OSI. El nivel al que
trabaja un protocolo describe su función. Por ejemplo, un protocolo que
trabaje a nivel físico asegura que los paquetes de datos pasen a la tarjeta
de red (NIC) y salgan al cable de la red.

• Los protocolos también puede trabajar juntos en una jerarquía o
conjunto de protocolos. Al igual que una red incorpora funciones a cada
uno de los niveles del modelo OSI, distintos protocolos también trabajan
juntos a distintos niveles en la jerarquía de protocolos. Los niveles de la
jerarquía de protocolos se corresponden con los niveles del modelo OSI.

• - JERRAQUIAS DE RED: Una jerarquía de protocolos es una combinación
de protocolos. Cada nivel de la jerarquía especifica un protocolo diferente
para la gestión de una función o de un subsistema del proceso de
comunicación. Cada nivel tiene su propio conjunto de reglas. Los protocolos
definen las reglas para cada nivel en el modelo OSI: Los niveles inferiores
en el modelo OSI especifican cómo pueden conectar los fabricantes sus
productos a los productos de otros fabricantes, por ejemplo, utilizando NIC
de varios fabricantes en la misma LAN. Cuando utilicen los mismos
protocolos, pueden enviar y recibir datos entre sí. Los niveles superiores
especifican las reglas para dirigir las sesiones de comunicación (el tiempo
en el que dos equipos mantienen una conexión) y la interpretación de
aplicaciones. A medida que aumenta el nivel de la jerarquía, aumenta la
sofisticación de las tareas asociadas a los protocolos.

2. DIFERENTES TOPOLOGÍAS:

BUS

ESTRELLA

MIXTA

ANILLO

DOBLE ANILLO

ARBOL

MALLA PARCIAL

MALLA TOTALMENTE CONEXA

3. TIPOS DE REDES:

RED LAN Y METROPOLITANA:

ROUTER CON WIRELESS:

TARJETA DE RED INALAMBRICA

ROUTER INALÁMBRICO

CÁMARA ID

TIPOS DE CABLES PARA CONEXIÓN A INTERNET YA SEAN
DIRECTOS O CRUZADAS (COAXIAL, FIBRA, UTP):

CABLES DE RED

CABLE DE RED, ÓPTICA PONCHADA

CABLE UTP Y STP

FIBRA ÓPTICA

4. MODELO OSI:

El Modelo de Referencia de Interconexión de Sistemas Abiertos, conocido
mundialmente como Modelo OSI (Open System Interconnection), fue creado
por la ISO (Organización Estándar Internacional) y en él pueden modelarse o
referenciarse diversos dispositivos que reglamenta la ITU (Unión de
Telecomunicación Internacional), con el fin de poner orden entre todos los
sistemas y componentes requeridos en la transmisión de datos, además de
simplificar la interrelación entre fabricantes. Así, todo dispositivo de cómputo y
telecomunicaciones podrá ser referenciado al modelo y por ende concebido
como parte de un sistema interdependiente con características muy precisas
en cada nivel.

5. CONSULTAS:

• REDES INALAMBRICAS:

Ventajas redes inalámbricas:

* No existen cables físicos.
* Es más baratas.
* Gran movilidad dentro del alcance de la red (las redes hogareñas inalámbricas
suelen tener hasta 100 metros de la base transmisora).
*Más facilidad de instalación.

Desventajas redes inalámbricas.

 Todavía no hay estudios certeros sobre la peligrosidad (o no) de las
radiaciones utilizadas en las redes inalámbricas.

 Más inseguras, ya que cualquiera cerca podría acceder a la red
inalámbrica. Se les puede agregar la suficiente seguridad como para que
sea difícil hackearlas.

• EVOLUCION:

Los expertos empezaban a investigar en las redes inalámbricas hace ya más de
30 años. Los primeros experimentos fueron de la mano de uno de los grandes
gigantes en la historia de la informática, IBM.

En 1979 IBM publicaba los resultados de su experimento con infrarrojos en una
fábrica suiza. La idea de los ingenieros era construir una red local en la fábrica.
Los resultados se publicaron en el volumen 67 de los Proceeding del IEEE y han
sido considerados como el punto de partida en la línea evolutiva de las redes
inalámbricas.

Las siguientes investigaciones se harían en laboratorios, siempre utilizando altas
frecuencias, hasta que en 1985 la Federal Communication Comission asigna una
serie de bandas al uso de IMS (Industrial, Scientific and Medical). La FCC es la
agencia federal de EEUU encargada de regular y administrar en
telecomunicaciones.

Esta asignación se tradujo a una mayor actividad en la industria y la investigación
de LAN (red inalámbrica de alcance local) empezaba a enfocarse al mercado. Seis
años más tarde, en 1991, se publicaban los primeros trabajos de LAN propiamente

dicha, ya que según la norma IEEE 802 solo se considera LAN a aquellas redes
que transmitan al menos a 1 Mbps

La red inalámbrica de alcance local ya existía pero su introducción en el mercado
e implantación a nivel doméstico y laboral aun se haría esperar unos años. Uno de
los factores que supuso un gran empuje al desarrollo de este tipo de red fue el
asentamiento de Laptops y PDA en el mercado, ya que este tipo de producto
portátil reclamaba más la necesidad de una red sin ataduras, sin cables

• CONFLUENCIA TECNOLÓGICA

En este contexto, la previsión
más realista, que también
podría ser tachada de
conservadora, apunta a una
confluencia de ambas
tecnologías: una red en la que
coexistirá la radio y el cable y
que, incluso la dualidad/
antagonismo entre cable y
radio aparecerá como algo
transparente al usuario en el
sentido de que sólo percibirá "la red", una red sin costuras en la que el cable y el
radio convivirán para proporcionar cada una de las partes sus puntos fuertes,
complementándose para conseguir soluciones óptimas en cada entorno.

En definitiva, precio, prestaciones y normas son los tres factores que, combinados,
determinarán realmente la evolución del mercado de las WLAN: para que estos
productos tengan el éxito necesario o lo que es lo mismo, para hablar de
crecimientos desde una posición realista. Las WLAN tienen que presentar la
misma capacidad y calidad de servicio al usuario que sus homólogas cableadas o,
por lo menos, si no la misma, comparable.

De momento, las prestaciones de las WLAN se encuentran bastante por debajo de
sus homólogas cableadas. Las WLAN trabajan a una décima parte de la velocidad
de las LAN convencionales, entre 1,5 y 2 Mbps En particular, la mayor parte de
fabricantes afirman haber conseguido velocidades de 2 Mbps en la banda de 2,45
GHz con una filosofía Ethernet. El próximo hito lo sitúan en 10 Mbps en base a
mejoras de carácter incremental.

En lo que se refiere a este aspecto de una evolución de carácter incremental es
importante destacar que se está observando actualmente una tendencia que, en

algún momento, podría suponer una ruptura de la evolución de la tecnología de
redes locales inalámbricas.

Cuando el modelo evolutivo de la tecnología está fuertemente marcado por el
"technology push", es decir, cuando son los avances tecnológicos los que generan
mercados, el modelo puede presentar discontinuidades y producirse rupturas con
las secuencias tecnológicas anteriores correspondientes a un modelo evolutivo
lineal, caracterizado por avances incrementales motivados por una
preponderancia del "market pull". Esta ruptura vendría dada por la tecnología
ATM, con la que se podrían llegar a conseguir, según parece, hasta 20 Mbps
Actualmente, existen ya proyectos en curso sobre ATM por radio todavía en el
estadio de investigación

• NORMALIZACIÓN:

En 1990, en el seno de IEEE 802, se forma el comité IEEE 802.11, que empieza a
trabajar para tratar de generar una norma para las WLAN. Pero no es hasta 1994
cuando aparece el primer borrador.

En 1992 se crea Winforum, consorcio liderado por Apple y formado por empresas
del sector de las telecomunicaciones y de la informática para conseguir bandas de
frecuencia para los sistemas PCS (Personal Communication Systems). En ese
mismo año, la ETSI (Europea Telecomunicaciones Estándares Instituto), a través
del comité ETSI-RES 10, inicia actuaciones para crear una norma a la que
denomina Híper LAN (High Performance LAN) para, en 1993, asignar las bandas
de 5,2 y 17,1 GHz En 1993 también se constituye la IRDA (Infrared Data
Asociación) para promover el desarrollo de las WLAN basadas en enlaces por
infrarrojos.

En 1996, finalmente, un grupo de empresas del sector de informática móvil y de
servicios forman el Wireless LAN Interoperability Fórum (WLI Fórum) para
potenciar este mercado mediante la creación de un amplio abanico de productos y
servicios interpretativos. Del Comité de Normalización de Redes Locales (IEEE
802) del Instituto de Ingenieros Eléctricos, IEEE de Estados Unidos se puede
entonces destacar las normas siguientes: · 802.3 CSMA/CD (ETHERNET) · 802.4
TOKEN BUS · 802.5 TOKEN RING · REDES METROPOLITANAS
Por otro lado, el Instituto Americano de Normalización, (ANSI), ha desarrollado
unas especificaciones para redes locales con fibra óptica, las cuales se conocen
con el nombre de FDDI, y es obre del Comité X3T9.5 del ANSI. La última revisión
del estándar FDDI, llamada FDDI-II, ha adecuado la norma para soportar no sólo
comunicaciones de datos, sino también de voz y video.

• APLICACIONES:

Actualmente, las redes locales
inalámbricas (WLAN) se
encuentran instaladas
mayoritariamente en algunos
entornos específicos, como
almacenes, bancos, restaurantes,
fábricas, hospitales y transporte. Las
limitaciones que, de momento,
presenta esta tecnología ha hecho que
sus mercados iníciales hayan sido los que
utilizan información tipo "bursty"
(períodos cortos de transmisión de información muy intensos seguidos de
períodos de baja o nula actividad) y donde la exigencia clave consiste en que los
trabajadores en desplazamiento puedan acceder de forma inmediata a la
información a lo largo de un área concreta, como un almacén, un hospital, la
planta de una fábrica o un entorno de distribución o de comercio al por menor; en
general, en mercados verticales.

El previsible aumento del ancho de
banda asociado a las redes
inalámbricas y, consecuentemente, la
posibilidad del multimedia móvil,
permitirá atraer a mercados de
carácter horizontal que surgirán en
nuevos sectores, al mismo tiempo que se
reforzarán los mercados verticales ya
existentes. La aparición de estos nuevos mercados horizontales está fuertemente
ligada a la evolución de los sistemas PCS (Personal Communication Sistemas), en
el sentido de que la base instalada de sistemas PCS ha creado una infraestructura
de usuarios con una cultura tecnológica y hábito de utilización de equipos de
comunicaciones móviles en prácticamente todos los sectores de la industria y de
la sociedad.

Esa cultura constituye el caldo de cultivo para generar una demanda de más y
más sofisticados servicios y prestaciones, muchos de los cuales han de ser
proporcionados por las WLAN. De hecho, según datos de la CTIA (Celular
Telephone Industry Associations), los clientes de los proveedores de servicios por
radio se muestran en general satisfechos con los servicios recibidos, pero esperan
más tanto en términos de servicio como de precio, tanto en el contexto celular
como PCS.

TIPOS DE ONDA:

• Radio UHF:

Las redes basadas en equipos de radio en UHF necesitan para su instalación y
uso una licencia administrativa. Tienen la ventaja de no verse interrumpida por
cuerpos opacos, pudiendo salvar obstáculos físicos gracias a su cualidad de
difracción.

WaveLAN es una red inalámbrica de NCR que utiliza las frecuencias de 902-928
MHz en Estados Unidos, aunque en Europa ha solicitado la concesión de otras
frecuencias, ya que esta banda está siendo utilizada por la telefonía móvil. Esta
red va a 2 Mbps, y tiene una cobertura de 335 metros. Puede utilizarse de forma
independiente o conectada a una red Novell convencional (Arcnet, Token Ring o
Ethernet)

PureLAN es otra red de este tipo compatible con Novell NetWare, LAN Manager,
LAN Server y TCP/IP. Va a 2 Mbps y tiene una cobertura de 240 metros.

• Microondas:

Las microondas son ondas electromagnéticas cuyas frecuencias se encuentran
dentro del espectro de las súper altas frecuencias, SHF, utilizándose para las
redes inalámbricas la banda de los 18-19 GHz Estas redes tienen una
propagación muy localizada y un ancho de banda que permite alcanzar los 15
Mbps

• Terrestres: Las antenas parabólicas se envían la información, alcanza
kilómetros pero emisor y receptor deben estar perfectamente alineados. Su
frecuencia es de 1 a 300 GHz

• Satélite: la información se reenvía de un satélite, es de las ondas más
flexibles pero es fácil que sufra interferencias.

• LASER O INFRAROJO:

Deben estar alineados directamente, no atraviesan paredes y tienen una
frecuencia de 300 GHz a 384 THz.

Hoy en día resulta muy útil para conexiones punto a punto con visibilidad directa,
utilizándose fundamentalmente en interconectar segmentos distantes de redes
locales convencionales (Ethernet y Token Ring). Es de resaltar el hecho de que
esta técnica se encuentre en observación debido al posible perjuicio para la salud
que supone la visión directa del haz. Como circuitos punto a punto se llegan a
cubrir distancias de hasta 1000 metros, operando con una longitud de onda de 820
nanómetros.

Guia 2 REDES

Más contenido relacionado

La actualidad más candente

Similar a Guia 2 REDES

Más de deko

Guia 2 REDES
