Las redes permiten conectar personas y equipos sin importar su ubicación, proporcionando servicios como llamadas telefónicas, televisión, radio e Internet. Las nuevas redes convergentes pueden ofrecer voz, video y datos a través de un solo canal o estructura, a diferencia de las redes dedicadas del pasado. Las redes vienen en diferentes tamaños y tipos de topología, y son valiosas para compartir recursos e información entre usuarios.

1. REDES
Hay muchos tipos de redes que proporcionan diferentes clases de
servicios. En el transcurso de un día, una persona puede hacer una
llamada telefónica, mirar un programa de televisión, escuchar la
radio, buscar algo en Internet e incluso jugar un videojuego con alguien
que se encuentra en otro país. Todas estas actividades dependen de
redes sólidas y confiables. Las redes tienen la capacidad de conectar
personas y equipos sin importar en qué lugar del mundo se encuentren.
Las personas utilizan redes sin pensar en cómo funcionan o cómo sería el
mundo si las redes no existieran.

2. REDES
Esta imagen de un aeropuerto muestra personas que están usando redes para
compartir información, utilizar recursos y comunicarse con otras personas. En la
escena se muestran varios tipos de redes. ¿Cuántas puede encontrar?

3. REDES
La tecnología de comunicación en la década de los noventa, y
antes, requería redes independientes y dedicadas para la
transmisión de voz, video y datos informáticos. Cada una de estas
redes requería un tipo diferente de dispositivo para poder tener
acceso a la red. Los teléfonos, los televisores y las computadoras
utilizaban tecnologías específicas y diversas estructuras de redes
dedicadas para comunicarse. Pero ¿qué pasaría si los usuarios
desearan tener acceso a todos estos servicios de red de manera
simultánea y posiblemente mediante un único dispositivo?
Las nuevas tecnologías crean una nueva clase Las nuevas tecnologías crean una nueva
de red que proporciona más que un único tipo clase de red que proporciona más que un
de servicio. A diferencia de las redes único tipo de servicio. A diferencia de las
dedicadas, estas nuevas redes convergentes redes dedicadas, estas nuevas redes
pueden proporcionar servicios de voz, video y convergentes pueden proporcionar servicios
datos por el mismo canal de comunicación o la de voz, video y datos por el mismo canal de
misma estructura de red. comunicación o la misma estructura de red.
En este curso, el término "red" hace referencia a estas nuevas redes de información
convergentes que sirven para varios propósitos.

4. REDES

5. REDES - VENTAJAS
Hay redes de todo tamaño. Pueden ir desde
redes simples, compuestas por dos Las redes empresariales y
computadoras, hasta redes que conectan SOHO con frecuencia
millones de dispositivos. Las redes instaladas proporcionan una conexión
en oficinas pequeñas, hogares y oficinas compartida a Internet. Internet
hogareñas se conocen como redes SOHO es considerada la "red de
(Small Office/Home Office). Las redes SOHO redes" porque literalmente
permiten compartir recursos, por ejemplo está compuesta por miles de
impresoras, documentos, imágenes y redes conectadas entre sí.
música, entre algunas computadoras locales.
En las empresas, es posible utilizar redes grandes para publicitar y vender
productos, hacer pedidos de insumos y comunicarse con los clientes. La
comunicación a través de una red normalmente es más eficaz y
económica que las formas de comunicación tradicionales, como puede
ser el correo estándar o las llamadas telefónicas de larga distancia. Las
redes permiten una comunicación rápida, por ejemplo, mediante el
correo electrónico y la mensajería instantánea, y proporcionan
consolidación, almacenamiento y acceso a la información que se
encuentra en los servidores de una red.

6. REDES - VENTAJAS
Los siguientes ejemplos muestran otros usos de las redes e Internet:
1. Compartir archivos de música y video
2. Investigar y aprender en línea
3. Conversar con amigos
4. Planificar vacaciones
5. Comprar regalos e insumos

7. Componentes Básicos de un Red
Hay muchos componentes que pueden formar parte de una red, por ejemplo computadoras
personales, servidores, dispositivos de networking y cables. Estos componentes se pueden
agrupar en cuatro categorías principales:
Hosts
Periféricos compartidos
Dispositivos de networking
Medios de networking
Los componentes de red más conocidos son los hosts y los periféricos compartidos. Los
hosts son dispositivos que envían y reciben mensajes directamente a través de la red.
Los periféricos compartidos no están conectados directamente a la red, sino a los hosts.
Por lo tanto, el host es responsable de compartir el periférico a través de la red. Los hosts
tienen software configurado a fin de permitir que los usuarios de la red utilicen los
dispositivos periféricos conectados.
Los dispositivos de red, así como los medios de networking, se utilizan para interconectar
hosts.
Algunos dispositivos pueden cumplir más de una función, según la manera en la que estén
conectados. Por ejemplo: una impresora conectada directamente a un host (impresora local)
es un periférico. Una impresora que está conectada directamente a un dispositivo de red y
participa de forma directa en las comunicaciones de red es un host.

8. Componentes Básicos de un Red

9. TOPOLOGIA DE RED - FISICA
Se crea un mapa de la topología física para registrar dónde está ubicado cada host y cómo está
conectado a la red. El mapa de la topología física también muestra dónde están los cables y las
ubicaciones de los dispositivos de networking que conectan los hosts. En estos mapas de la
topología, se utilizan íconos para representar los dispositivos físicos reales. Es muy importante
mantener y actualizar los mapas de la topología física para facilitar futuras tareas de
instalación y resolución de problemas.

10. TOPOLOGIA DE RED - LOGICA
Un mapa de la topología lógica agrupa los hosts según el uso que hacen de la
red, independientemente de la ubicación física que tengan. En el mapa de la topología lógica se
pueden registrar los nombres de los hosts, las direcciones, la información de los grupos y las
aplicaciones.

11. Consideración al Instalar una Red
Entorno físico en donde se instalará la red: Configuración lógica de la red:
1. Control de la temperatura: todos los 1. Ubicación y tamaño de los dominios de
dispositivos tienen rangos específicos de broadcast y de colisiones
temperatura y requisitos de humedad para 2. Esquema de direccionamiento IP
funcionar correctamente 3. Esquema de denominación
2. Disponibilidad y ubicación de los 4. Configuración del uso compartido
tomacorrientes 5. Permisos
Configuración física de la red:
1. Ubicación física de los dispositivos como routers, switches y
hosts
2. Modo de interconexión de todos los dispositivos
3. Ubicación y longitud de todos los tendidos de cableado
4. Configuración de hardware de los dispositivos finales, como
hosts y servidores

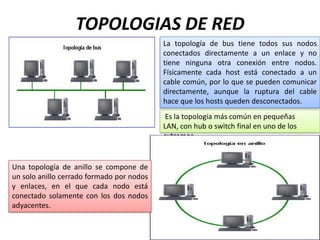

12. TOPOLOGIAS DE RED
La topología de bus tiene todos sus nodos
conectados directamente a un enlace y no
tiene ninguna otra conexión entre nodos.
Físicamente cada host está conectado a un
cable común, por lo que se pueden comunicar
directamente, aunque la ruptura del cable
hace que los hosts queden desconectados.
Es la topología más común en pequeñas
LAN, con hub o switch final en uno de los
extremos.
Una topología de anillo se compone de
un solo anillo cerrado formado por nodos
y enlaces, en el que cada nodo está
conectado solamente con los dos nodos
adyacentes.

13. TOPOLOGIAS DE RED
La topología en estrella tiene un nodo central
desde el que se irradian todos los enlaces
hacia los demás nodos. Por el nodo
central, generalmente ocupado por un
hub, pasa toda la información que circula por
la red.
La ventaja principal es que permite que todos
los nodos se comuniquen entre sí de manera
conveniente. La desventaja principal es que si
el nodo central falla, toda la red se
desconecta.
La topología en árbol es similar a la
topología en estrella extendida, salvo en
que no tiene un nodo central. En
cambio, un nodo de enlace
troncal, generalmente ocupado por un hub
o switch, desde el que se ramifican los
demás nodos.

14. TOPOLOGIAS DE RED
En una topología de malla completa, cada nodo se enlaza
directamente con los demás nodos. Las ventajas son que, como
cada todo se conecta físicamente a los demás, creando una
conexión redundante, si algún enlace deja de funcionar la
información puede circular a través de cualquier cantidad de
enlaces hasta llegar a destino. Además, esta topología permite
que la información circule por varias rutas a través de la red.

16. REDES
Profesora: Luisana M. González

17. Redes
• Conjunto de medios para proporcionar servicios de
telecomunicación entre cierto número de ubicaciones. Una
ubicación (fija o móvil) .
• "Una red es un conjunto de computadoras (dos como mínimo), que
se unen a través de medios físicos (hardware) y lógicos
(software), para compartir información y recursos, con el fin de llevar
a cabo una actividad o labor de forma eficiente y eficaz

18. Utilidad de una red
• Compartir recursos, especialmente la información (los datos).
• Proveer la confiabilidad: más de una fuente para los recursos.
• La escalabilidad de los recursos computacionales: si se
necesita más poder computacional, se puede comprar un
cliente más, en vez de un nuevo mainframe.
• Comunicación.

19. Utilidad de una red
• Compartír programas, archivos y computadores: Se adquieren
programas o software populares ahorrando una considerable suma
de dinero si se compara con el hecho de comprar licencias
individuales, ya que al comprar los programas solamente necesita
adquirír las licencias para el número de usuarios que van a utilizar la
aplicación simultáneamente. En una red cuando un usuario deja de
utilizar la aplicación esta queda libre y el testigo de la licencia
queda disponible para otro usuario.

20. • Compartír recursos: Entre los periféricos de la red se encuentran
impresoras, dispositivos de almacenamiento masivo tales como
discos duros y unidades de CD-ROM, etc., los cuales pueden ser
configurados para que esten disponibles a cualquier usuario de la
red, con el fin que desde sus máquinas o estaciones de trabajo
puedan llevar a cabo procesos remotos, tales como: la impresión
remota de archivos.
Compartír Bases de Datos: Una de las grandes utilidades de las redes es el
diseño de bases de datos para compartír la información implementando
funciones de búsqueda y consulta al mismo tiempo.

21. • Trabajo en Grupo: Una empresa esta diseñada con el método de interacción
y planeación de funcionamiento, para compartir los recursos que esta puede
ofrecer a sus empleados; en una red también se maneja el mismo recurso de
interacción, compartiendo recursos como correo electrónico o trabajando
en proyectos donde los usuarios no tienen la necesidad de estar en la misma
área física para conformar los grupos de trabajo, como por ejemplo el
departamento comercial esta disperso por todo el país, pero ellos comparten
archivos comunes donde también les resulta fácil enviar mensajes y correo
electrónico entre sí.
• Control centralizado: La información puede centralizarse en un mismo lugar
donde resulta mucho mas fácil su mantenimiento, la reparación de fallas
ocasionales, actualización de computadores, copias de seguridad o
backups y protección del sistema, en donde los Administradores de red
tienen el control y la supervisión del servidor.
• Seguridad: Desde el momento de la conexión, las redes implementan un
sofisticado mecanismo de seguridad, donde solo personas autorizadas con
cuentas previamente definidas en los servidores por los administradores de
red, pueden acceder a los sistemas y tener derechos sobre los recursos
compartidos que existan, dentro de un horario especifico.

22. Clases de redes
• Tecnología de transmisión:
- Broadcast: Un solo canal de comunicación compartido por todas las
máquinas. Un paquetemandado por alguna máquina es recibido
por todas las otras.
Point-to-point: Muchas conexiones entre pares individuales de
máquinas. Los paquetes de A a B pueden atravesar máquinas
intermedias, entonces se necesita el ruteo (routing) para dirigirlos.

23. Clases de redes
• Redes de Área Local (LAN – Local Área Network) - (Extensión menor de 1
Km .)
• Una red compuesta de computadoras y dispositivos periféricos ubicados
relativamente cerca unos de otros – digamos una misma habitación, edificio
o grupo de edificios adyacentes - es llamada una red de área local. Aunque
se puede diferir, podemos decir que su extensión no sobrepasa un Kilómetro.
Puede estar enlazada por cable (telefónico, coaxial o de fibra óptica) o más
actualmente por dispositivos infrarrojos. Puede consistir de tan sólo dos o tres
computadoras conectadas con la finalidad de compartir recursos, o puede
incluir varios cientos de computadoras de diferentes tipos. Una red
compuesta de computadoras y dispositivos periféricos ubicados
relativamente cerca unos de otros – digamos una misma habitación, edificio
o grupo de edificios adyacentes - es llamada una red de área local. Aunque
se puede diferir, podemos decir que su extensión no sobrepasa un Kilómetro.
Puede estar enlazada por cable (telefónico, coaxial o de fibra óptica) o más
actualmente por dispositivos infrarrojos. Puede consistir de tan sólo dos o tres
computadoras conectadas con la finalidad de compartir recursos, o puede
incluir varios cientos de computadoras de diferentes tipos.

24. Redes de Área Local (LAN – Local Área Network) - (Extensión
menor de 1 Km .)
Normalmente usan la tecnología de broadcast: un solo cable con
todas las máquinas conectadas.
El tamaño es restringido, así el tiempo de transmisión del peor caso
es conocido.
Velocidades típicas son de 10 a 100 Mbps (megabits por segundo;
un megabit es 1.000.000 bits, no 220).

25. MAN (Metropolitan Area Network):
(Extensión menor de 10 km .)
• Las redes de área metropolitana permiten el enlace entre
edificios de oficinas dentro de una ciudad. Puede
interconectarse mediante diversas instalaciones, tanto
públicas como privadas, como el sistema telefónico o los
proveedores de comunicación por microondas o medios
ópticos. Los sistemas telefónicos celulares amplían la
flexibilidad de las MAN, ya que permiten el establecimiento
de enlaces con teléfonos celulares.

26. Redes de área amplia – WAN (Wide Area Network)
(Extensión: país, continente, el mundo)
Se trata de redes que enlazan una amplia área geográfica a escala nacional o mundial.
Pueden estar conformadas por la interconexión de redes LAN y MAN. Usan dispositivos
tales como relevadores de microondas y satélites para alcanzar grandes distancias.
Internet es la principal WAN de más amplio uso, debido a que conecta a miles de
computadoras y redes de área local o metropolitana alrededor del mundo.

27. REDES INALAMBRICAS
• Las redes inalámbricas se basan en el principio de conectar
una antena a un circuito eléctrico en donde las ondas
electromagnéticas se difunden para captarse en un receptor
a cierta distancia.
• Una red inalámbrica usa
radio, microondas, satélites, infrarrojo, u otros mecanismos
para comunicarse.

28. Componentes Básicos de una RED
Adapatadores o tarjetas de RED:
• Son tarjetas que se instalan en un computador con el fin de ofrecer
la conexión física a una red. Cada tarjeta se encuentra diseñada
para trabajar en un tipo de red específico y soporta una gran
variedad de cables y tipos de bus (ISA, EISA, PCI, PCMCIA).
• Las nuevas tarjetas de RED son configurables usando un programa
de software que permite la configuración de los recursos asignados
a la tarjeta y es mucho más facil cuando es montada sobre los
sistemas operativos que usen las librerias de autoconfiguración
llamadas Plug and Play.
• Las tarjetas de RED mas antiguas, utilizan un sistema de
configuración a través de Jumpers (piezas que según su posición y
existencia permiten la configuración de un dispositivo), para la
configuración de los recursos de la misma.

29. Componentes Básicos de una RED
Como funcionan las tarjetas de RED:
• Las tarjetas de RED requieren un software para funcionar, el
cual se denomina Driver, manejador o controlador. El driver es
proporcionado en la mayoria de los casos por la empresa fabricante
del producto o por los desarrolladores del software del sistema
operacional en el cual queremos que funcione la tarjeta.
• El driver posee las siguientes fucniones: Inicialización de
rutina, servicios de interrupción, procedimientos de enviar y recibir
datos o información, procedimientos para el estado y control de la
tarjeta.

30. Cableado y conectores de una RED
• El cableado se refiere a los alambres que conectan los
computadores individuales o grupos de computadores y terminales
a una red. El cableado es utilizado en redes como un medio de
transmición bruto, el cual cumple la función de transladar bits
(datos) de un lugar a otro, existen varios tipos de cables con los
cuales se puede efectuar la transmisión de datos o
información, dependiendo del cable utilizado se maneja la
topología de la red y sus componentes.

31. • 1. Cable Coaxial: El cable coaxial es la tecnología de cable más
comprobada y conocida por los instaladores de red. Llamado
comúnmente por algunos como "coax". Un cable coaxial esta
compuesto de cobre rígido como núcleo, rodeado de material
aislante, el aislante esta rodeado a su vez con un conductor
cilíndrico, que es una malla de tejido fuertemente trenzado y un
conductor externo que se cubre con una envoltura de plástico. La
malla de tejido protectora que rodea el conductor sirve como tierra.

32. • 2. Cable par trenzado: Es de los más antiguos en el mercado y
en algunos tipos de aplicaciones es el más común, consiste
en dos alambres de cobre o a veces de aluminio, aislados
con un grosor de 1 mm aproximadamente. Los alambres se
trenzan con el propósito de reducir la interferencia eléctrica
de pares similares cercanos. Los pares trenzados se agrupan
bajo una cubierta común de PVC (Policloruro de vinilo) en
cables multipares de pares trenzados ( de 2, 4, 8,.... hasta 300
pares). Un ejemplo de par trenzado es el sistema de
telefonía, ya que la mayoría de aparatos se conectan a la
central telefónica por intermedio de un par trenzado.

33. • 3. Cable de Fibra Optica:(FIGURA 16.0) Es un tipo de cable muy parecido a
los cables coaxiales. El núcleo del centro es a través de la cual se propaga la
luz, la fibra óptica es un filamento cristalino o plástico que tiene la propiedad
de poder transmitir luz (energía electromagnética en una determinada
banda de frecuencias) a lo largo de ellas con perdidas muy reducidas. En
este caso los datos se transmiten mediante "pulsos de luz" (intensidad de luz
modulada), en lugar de señales eléctricas, como sucedía en los anteriores
cables metálicos. El núcleo se encuentra rodeado por un revestimiento de
vidrio con índice de refracción menor que la del núcleo, con el fin de
mantener la luz, en el núcleo posterior viene una capa plástica delgada para
proteger el revestimiento.
