1. GUIA 5
1. Se define luminaria como aparato de alumbrado que reparte, filtra o
a) transforma la luz emitida por una o varias lámparas
b) convierte el flujo magnético de varias lámparas.
c) Transforma iluminación en potencia para mejorar la luz
d) Convierte la emisión de partículas magnéticas de las lámparas
2. Al equipo compuesto de elementos electromecánicos o electrónicos utilizado para medir el consumo de
energía, activa y/o reactiva y puede o no incluir dispositivos de transformación de datos se le llama
a) Interruptor magnético c) potenciómetro
b) Medidor de energía d) Transformador
3. ¿Cuáles son las funciones del interruptor termo magnético que va con el medidor?
a) Es un limitador de voltaje que impide sobrepasar la carga contratada, cuando se origina un exceso de
carga.
b) Es un limitador de corriente que impide sobrepasar la carga contratada,cuando se origina un exceso de
carga.
c) Es un limitador de potencia que permite sobrepasar la carga contratada,cuando se origina un exceso
de carga.
d) Es un limitador de resistencia permite sobrepasar la carga contratada, cuando se origina un exceso de
carga.
4. Los calibres de los cables de cobre trenzado para acometidas bifásicas bifilar son
a) 2x8 AWG, 3x6 AWG, 2x4 AWG, 2x10 mm2 y 2x16 mm2
b) 2x8 AWG, 2x6 AWG, 3x4 AWG, 2x10 mm2 y 2x16 mm2
c) 2x8 AWG, 2x6 AWG, 2x4 AWG, 3x10 mm2 y 2x16 mm2
d) 2x8 AWG, 2x6 AWG, 2x4 AWG, 2x10 mm2 y 2x16 mm2.
Sistema de Gestión de la
Calidad
SERVICIO NACIONAL DE APRENDIZAJE - SENA REGIONAL DISTRITO CAPITAL
CENTRO DE ELECTRICIDAD, ELECTRÓNICA Y TELECOMUNICACIONES
TÉCNICO EN INST. ELECTRICAS RESIDENCIALES
Evaluación Desempeño
Fecha:
CUESTIONARIO 01-17

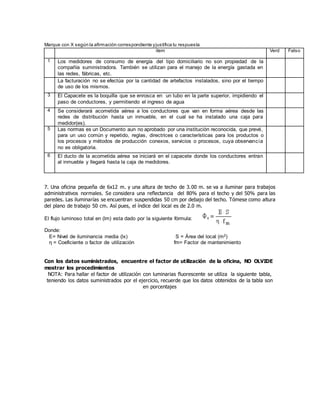

2. Marque con X según la afirmación correspondiente yjustifica tu respuesta
item Verd Falso
1 Los medidores de consumo de energía del tipo domiciliario no son propiedad de la
compañía suministradora. También se utilizan para el manejo de la energía gastada en
las redes, fábricas, etc.
La facturación no se efectúa por la cantidad de artefactos instalados, sino por el tiempo
de uso de los mismos.
3 El Capacete es la boquilla que se enrosca en un tubo en la parte superior, impidiendo el
paso de conductores, y permitiendo el ingreso de agua
4 Se considerará acometida aérea a los conductores que van en forma aérea desde las
redes de distribución hasta un inmueble, en el cual se ha instalado una caja para
medidor(es).
5 Las normas es un Documento aun no aprobado por una institución reconocida, que prevé,
para un uso común y repetido, reglas, directrices o características para los productos o
los procesos y métodos de producción conexos, servicios o procesos, cuya observancia
no es obligatoria.
6 El ducto de la acometida aérea se iniciará en el capacete donde los conductores entran
al inmueble y llegará hasta la caja de medidores.
7. Una oficina pequeña de 6x12 m. y una altura de techo de 3.00 m. se va a iluminar para trabajos
administrativos normales. Se considera una reflectancia del 80% para el techo y del 50% para las
paredes. Las iluminarías se encuentran suspendidas 50 cm por debajo del techo. Tómese como altura
del plano de trabajo 50 cm. Así pues, el índice del local es de 2.0 m.
El flujo luminoso total en (lm) esta dado por la siguiente fórmula:
Donde:
E= Nivel de iluminancia media (lx) S = Área del local (m2)
η = Coeficiente o factor de utilización fm= Factor de mantenimiento
Con los datos suministrados, encuentre el factor de utilización de la oficina, NO OLVIDE
mostrar los procedimientos

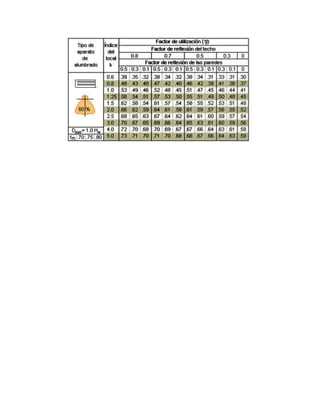

NOTA: Para hallar el factor de utilización con luminarias fluorescente se utiliza la siguiente tabla,
teniendo los datos suministrados por el ejercicio, recuerde que los datos obtenidos de la tabla son
en porcentajes
